Uzemnenie, často označované aj ako "nulovanie" alebo "ochranný vodič", je základným a nenahraditeľným prvkom každej modernej elektroinštalácie. Jeho primárnou úlohou je zabezpečiť bezpečnosť osôb a majetku pred nebezpečnými účinkami elektrického prúdu, najmä v prípade poruchy izolácie alebo iných abnormalít v elektrickom systéme. Bez správne vykonaného uzemnenia by boli elektrické zariadenia a dokonca aj ľudia vystavení riziku úrazu elektrickým prúdom, požiaru a poškodenia citlivej elektroniky.
Princípy fungovania uzemnenia

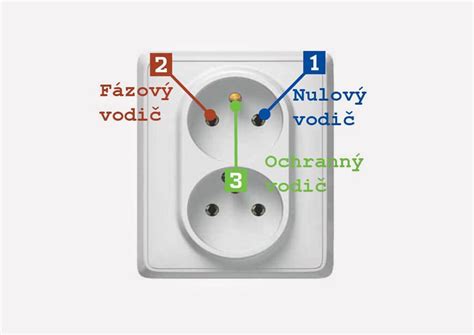

Základným princípom uzemnenia je vytvorenie bezpečnej cesty pre zablúdený elektrický prúd do zeme. V bežnej prevádzke by ochranný vodič (zvyčajne zeleno-žltý) nemal byť pod napätím. Jeho úloha sa prejaví až v okamihu, keď dôjde k poruche. Predstavte si, že sa dotknete kovového krytu elektrického spotrebiča, ktorý je v poruche a jeho vnútorné vodiče sa dotýkajú tohto krytu. Bez uzemnenia by ste sa stali súčasťou obvodu a elektrický prúd by prešiel vaším telom do zeme, čo by mohlo mať fatálne následky.
V prípade uzemnenej inštalácie je kovový kryt spotrebiča pripojený k ochrannému vodiču, ktorý je zase spojený so zemniacim systémom budovy. Keď dôjde k poruche, prúd z nebezpečného bodu v spotrebiči okamžite pretečie cez ochranný vodič do zeme. Táto cesta má oveľa nižší elektrický odpor ako vaše telo, takže väčšina prúdu ju využije. Zároveň, vďaka tomuto rozsiahlemu prúdu, dôjde k aktivácii ochranného prvku, ako je istič alebo poistka, ktorá preruší dodávku elektrickej energie do poruchového okruhu. Tým sa okamžite odstráni nebezpečenstvo úrazu.
Typy uzemnenia a ich aplikácie
Existuje niekoľko základných typov uzemňovacích systémov, ktoré sa líšia v spôsobe pripojenia k zemi a v celkovej koncepcii. Voľba konkrétneho systému závisí od typu elektrickej siete, požiadaviek normy a špecifických podmienok danej inštalácie.

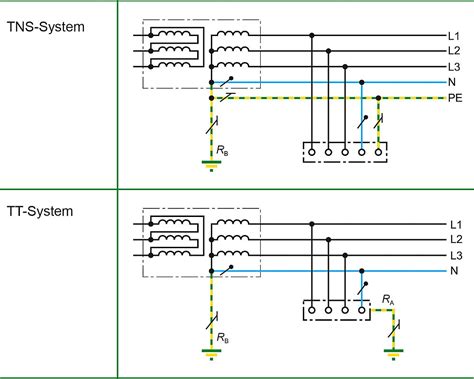

TN systém (Terre-Neutre): Toto je najrozšírenejší systém v mnohých krajinách, vrátane Európy. V TN systéme je bod napájania (zvyčajne sekundárne vinutie transformátora) priamo uzemnený a zároveň je spojený s ochranným vodičom v celej inštalácii. Existujú tri hlavné varianty TN systému:
- TN-S (Separated): Ochranný vodič (PE) a neutrálny vodič (N) sú oddelené po celej dĺžke od napájacieho bodu až k spotrebičom. Tento systém poskytuje najvyššiu úroveň bezpečnosti, pretože znižuje riziko prenosu poruchových prúdov na nežiaduce miesta.
- TN-C (Combined): Ochranný vodič (PE) a neutrálny vodič (N) sú spojené do jedného vodiča (PEN) po celej dĺžke inštalácie. Tento systém je lacnejší na realizáciu, ale má svoje nevýhody z hľadiska bezpečnosti, najmä pri poruche PEN vodiča.
- TN-C-S (Combined-Separated): Kombinuje výhody oboch predchádzajúcich systémov. V časti siete sú vodiče spojené (ako v TN-C), ale v koncových častiach (napríklad v budove) sú oddelené (ako v TN-S). Toto je často praktické riešenie pre existujúce inštalácie.
TT systém (Terre-Terre): V tomto systéme je bod napájania uzemnený a zároveň sú všetky uzemnené časti elektrickej inštalácie v mieste spotreby priamo spojené so zemou nezávisle od uzemnenia zdroja. Tento systém vyžaduje použitie prúdových chráničov (RCD) na zabezpečenie dostatočnej ochrany. Je menej bežný v moderných sieťach, ale môže sa vyskytovať v starších inštaláciách alebo v špecifických aplikáciách.
IT systém (Isolated-Neutre): V tomto systéme je neutrálny bod zdroja buď izolovaný od zeme, alebo uzemnený cez vysokú impedanciu. Kovové časti elektroinštalácie sú uzemnené. Tento systém sa používa najmä v situáciách, kde je prerušenie dodávky elektrickej energie neprípustné, napríklad v nemocniciach alebo v priemyselných prevádzkach s kritickými procesmi. Prvá porucha izolácie nespôsobí prerušenie dodávky, ale je signalizovaná špeciálnym zariadením, čo umožňuje jej opravu bez prerušenia prevádzky.
Dôležitosť uzemnenia pre ochranu pred prepätím
Uzemnenie nie je dôležité len pre ochranu pred poruchami vnútorného charakteru, ale zohráva kľúčovú úlohu aj pri ochrane pred prepätím, ktoré môže byť spôsobené napríklad atmosférickými výbojmi (bleskom) alebo spínacími procesmi vo vonkajšej sieti. Blesk predstavuje extrémne nebezpečné jav, ktorý môže spôsobiť obrovské škody na budovách, elektrických zariadeniach a ohroziť životy.

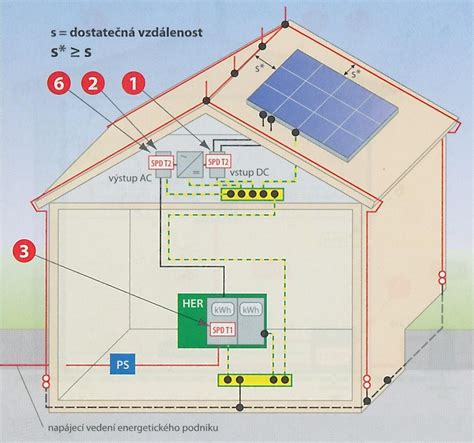

Správne navrhnutý a realizovaný systém ochrany pred bleskom, ktorý zahŕňa vonkajšie a vnútorné ochranné prvky, je úzko prepojený s uzemňovacím systémom budovy. Vonkajšie zvody zachytávajú blesk a bezpečne ho odvádzajú do zeme. Vnútorné zvody a prepäťové ochrany potom chránia jednotlivé obvody a zariadenia pred prechodovými prepätiami.
Prepäťové ochrany fungujú na princípe zvodov. V normálnom stave majú vysokú impedanciu a neovplyvňujú funkciu obvodu. Pri náhlom zvýšení napätia (prepätí) však ich impedancia prudko klesne a prepätie je bezpečne zvedené do zeme. Bez funkčného uzemnenia by tieto prepäťové ochrany nemohli správne fungovať a boli by prakticky bezcenné.
Uzemnenie a elektronické zariadenia
V dnešnej dobe sú takmer všetky domácnosti a pracoviská vybavené množstvom citlivých elektronických zariadení, ako sú počítače, televízory, herné konzoly, smartfóny a iné. Tieto zariadenia sú oveľa náchylnejšie na poškodenie ako staršie, "robustnejšie" spotrebiče.
Aj malé prepätia, ktoré nemusia byť zjavné pre človeka, môžu spôsobiť vážne poškodenie jemných obvodov v elektronike. Správne uzemnenie, spolu s kvalitnými prepäťovými ochranami, je preto nevyhnutné pre predĺženie životnosti a zabezpečenie spoľahlivej prevádzky týchto zariadení. Uzemnenie tiež pomáha znižovať elektromagnetické rušenie, ktoré môže negatívne ovplyvniť funkčnosť citlivej elektroniky.
Význam pravidelných kontrol a údržby
Uzemnenie nie je jednorazová záležitosť. Aby si zachovalo svoju funkčnosť a spoľahlivosť, je nevyhnutné ho pravidelne kontrolovať a udržiavať. Vplyvom korózie, mechanického poškodenia alebo iných faktorov sa môže časom zhoršovať jeho vodivosť, čo znižuje jeho účinnosť.
- Kontrola zemniaceho vodiča: Je dôležité vizuálne skontrolovať, či nie je ochranný vodič poškodený, pretrhnutý alebo uvoľnený.

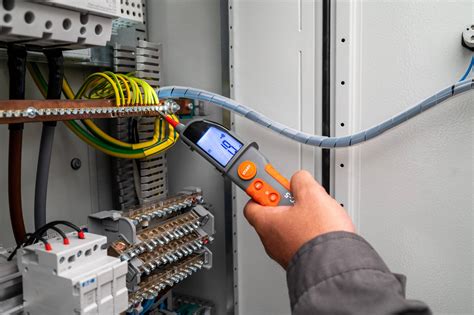

- Meranie zemniaceho odporu: Pravidelné meranie odporu zemniaceho systému je kľúčové pre overenie, či spĺňa požadované normy. Nízky odpor je nevyhnutný pre efektívne odvádzanie poruchových prúdov a prepätí.
- Kontrola spojov: Všetky spoje v zemniacom systéme by mali byť pevné a bez korózie.
- Kontrola prúdových chráničov: V systémoch, kde sa používajú, je dôležité pravidelne testovať funkčnosť prúdových chráničov.
Dodržiavanie týchto postupov zabezpečí, že uzemňovací systém bude vždy pripravený plniť svoju ochrannú funkciu. V prípade akýchkoľvek pochybností alebo zistených problémov je vždy nevyhnutné obrátiť sa na kvalifikovaného elektrotechnika.
Uzemnenie a jeho vplyv na bezpečnosť v rôznych prostrediach
Bezpečnosť elektrických inštalácií je univerzálna, ale špecifické požiadavky na uzemnenie sa môžu líšiť v závislosti od prostredia.
- Vlhké prostredia: V priestoroch s vysokou vlhkosťou, ako sú kúpeľne, práčovne alebo exteriéry, je riziko úrazu elektrickým prúdom zvýšené. Tu je nevyhnutné použiť dodatočné opatrenia, ako sú prúdové chrániče s veľmi nízkou vybavovacou hodnotou a zabezpečiť kvalitné uzemnenie všetkých kovových častí.
- Priemyselné prevádzky: V priemysle sa často stretávame s vyššími napätiami, prúdmi a špecifickými zariadeniami. Uzemnenie tu hrá kritickú úlohu nielen z hľadiska osobnej bezpečnosti, ale aj pre ochranu drahých strojov a procesov pred elektrickými poruchami a prepätím. Často sa tu používajú špecializované uzemňovacie systémy a redundantné ochranné opatrenia.
- Zdravotnícke zariadenia: V nemocniciach a iných zdravotníckych zariadeniach je bezpečnosť pacientov a personálu absolútnou prioritou. V medicínskych priestoroch sa používajú prísne normy pre uzemnenie, často s použitím IT systémov a špeciálnych izolačných transformátorov, aby sa minimalizovalo riziko pri poruche.
Časté mýty a nepresnosti o uzemnení
Napriek jeho dôležitosti existuje okolo uzemnenia aj množstvo nepresných informácií a mýtov.
- Mýtus: "Ak mám moderné spotrebiče s dvojitou izoláciou, nepotrebujem uzemnenie."
- Realita: Dvojitá izolácia poskytuje určitú úroveň ochrany, ale neposkytuje úplnú imunitu voči prepätiu alebo poruchám. Uzemnenie je stále dôležité pre celkovú bezpečnosť a ochranu.
- Mýtus: "Stačí pripojiť jeden koniec uzemňovacieho kábla do zeme a je to."
- Realita: Správne uzemnenie vyžaduje prepojenie s kvalitným zemniacim telesom (napr. zemniacou tyčou alebo pásom) s dostatočne nízkym odporom voči zemi a potom toto zemniace teleso musí byť spoľahlivo pripojené k celému systému ochranných vodičov v inštalácii.
- Mýtus: "Všetky zásuvky v dome sú automaticky uzemnené."
- Realita: Staršie inštalácie nemusia mať uzemnené všetky zásuvky, alebo dokonca nemusia mať uzemnenie vôbec. Je dôležité skontrolovať stav vašej elektroinštalácie.
Záver
Uzemnenie je oveľa viac než len technický detail; je to základný pilier bezpečnosti v každej elektrickej inštalácii. Jeho správna realizácia a pravidelná údržba chráni životy, majetok a zabezpečuje spoľahlivú prevádzku všetkých elektrických a elektronických zariadení. Ignorovanie dôležitosti uzemnenia alebo jeho nesprávne vykonanie môže mať vážne a nepredvídateľné následky. Preto je nevyhnutné venovať tejto problematike patričnú pozornosť a v prípade pochybností sa vždy obrátiť na odborníkov.
