Uzemnenie v elektrických inštaláciách: Komplexný sprievodca

Uzemnenie je jedným zo základných pilierov bezpečnosti v každej elektrickej inštalácii. Jeho primárnym cieľom je chrániť osoby a majetok pred nebezpečnými účinkami elektrického prúdu, najmä v prípade poruchy. Pochopenie princípov uzemnenia, jeho správnej implementácie a dôležitosti je kľúčové pre každého, kto sa zaoberá elektroinštaláciami, ale aj pre bežného užívateľa elektrických spotrebičov.

Základné princípy uzemnenia

Uzemnenie v podstate znamená spojenie elektrickej inštalácie alebo zariadenia s vodivou zemou. Zem je obrovský vodivý rezervoár, ktorý dokáže absorbovať elektrický náboj. Cieľom uzemnenia je vytvoriť nízkoimpedančnú cestu pre zvodový prúd (prúd, ktorý by sa v prípade poruchy mohol dostať na nevodivé časti zariadenia) smerom do zeme. Týmto spôsobom sa zabráni vzniku nebezpečného dotykového napätia na povrchu zariadenia.

Kľúčovými komponentmi systému uzemnenia sú:

• Uzemňovač: Vodivá časť (tyč, doska, sieť), ktorá je v priamom kontakte so zemou.
• Uzemňovacie vodiče: Vodiče spájajúce uzemňovač s jednotlivými časťami inštalácie alebo zariadenia.
• Hlavná uzemňovacia svorka (HUP): Miesto, kde sa spájajú všetky uzemňovacie vodiče, PEN vodiče a prípadné pospájanie.

V prípade poruchy, napríklad prerušenia izolácie a dotyku fázového vodiča s kovovým krytom spotrebiča, by sa kryt dostal pod nebezpečné napätie. Ak je spotrebič správne uzemnený, tento zvodový prúd má nízkoimpedančnú cestu cez uzemňovací vodič do zeme. To spôsobí prudký nárast prúdu v obvode, ktorý by mal okamžite vypnúť ochranný prvok (istič alebo prúdový chránič), čím sa preruší dodávka elektrickej energie a odstráni sa nebezpečné napätie.

Typy uzemnenia a ich význam

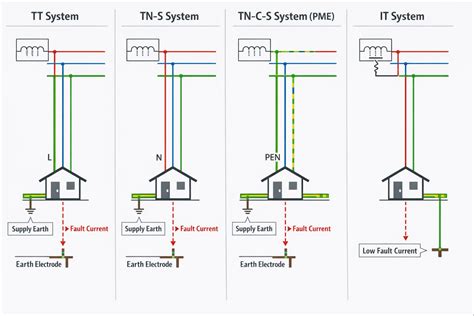

V Slovenskej republike, rovnako ako vo väčšine európskych krajín, sa pri návrhu elektrických inštalácií vychádza z medzinárodných noriem IEC, ktoré definujú rôzne systémy uzemnenia. Najčastejšie sa stretávame so systémami TN, TT a IT.

• Systém TN (Terre-Neutre): V tomto systéme je zdroj elektrickej energie priamo uzemnený (typicky bod nulového potenciálu transformátora) a súčasne sú nevodivé kovové časti elektrických zariadení priamo spojené s týmto uzemneným bodom cez ochranný vodič. V rámci systému TN existujú tri varianty:
  • TN-S (S = Separate): Ochranný vodič (PE) a neutrálny vodič (N) sú oddelené v celej inštalácii od zdroja až po spotrebič. Toto je považované za najbezpečnejší variant systému TN, pretože minimalizuje riziko prenosu napätia na kovové časti v prípade poruchy neutrálneho vodiča.
  • TN-C (C = Combined): Ochranný vodič a neutrálny vodič sú spojené do jedného vodiča (PEN) v celej inštalácii. Tento systém je lacnejší, ale menej bezpečný, pretože porucha na PEN vodiči môže spôsobiť, že všetky kovové časti zariadení sa dostanú pod napätie. V nových inštaláciách sa TN-C systém už nepoužíva, nahrádza ho TN-C-S.
  • TN-C-S: Kombinuje oba systémy. V určitých častiach inštalácie sú vodiče PEN spojené (napr. v hlavnej rozvodnici), ale ďalej sú oddelené na PE a N. Toto je najbežnejší systém v existujúcich inštaláciách.

• Systém TT (Terre-Terre): V tomto systéme je zdroj elektrickej energie uzemnený a zároveň sú nevodivé kovové časti elektrických zariadení uzemnené prostredníctvom vlastného uzemňovača, ktorý nie je priamo spojený s uzemnením zdroja. Hlavnou ochranou v systéme TT je prúdový chránič (RCD), ktorý detekuje rozdiel prúdov vo fázovom a neutrálom vodiči a v prípade poruchy okamžite vypne obvod. Systém TT vyžaduje dôkladné meranie zemného odporu.

• Systém IT (Isolé-Terre): V tomto systéme je zdroj elektrickej energie buď izolovaný od zeme, alebo uzemnený cez vysokoimpedančný prvok. Vodivé časti elektrických zariadení sú uzemnené. Hlavnou výhodou systému IT je jeho vysoká spoľahlivosť dodávky elektrickej energie. Prvá porucha (dotyk fázového vodiča s uzemnenou časťou) nespôsobí vypnutie obvodu, ale je signalizovaná monitorovacím zariadením. Až druhá porucha, ktorá vytvorí skrat medzi dvoma fázami alebo fázou a uzemnením, spôsobí vypnutie. Tento systém sa používa v kritických aplikáciách, kde prerušenie dodávky energie by malo vážne následky (nemocnice, priemyselné procesy).

Voľba systému uzemnenia závisí od viacerých faktorov, vrátane typu inštalácie, požiadaviek na bezpečnosť a spoľahlivosť, ako aj od charakteristík elektrickej siete.

Dôležitosť správneho uzemnenia a merania

Nesprávne alebo chýbajúce uzemnenie predstavuje vážne riziko. Môže viesť k:

• Úrazu elektrickým prúdom: Pri dotyku zariadenia s poruchou môže dôjsť k prechodu nebezpečného prúdu ľudským telom.
• Poškodeniu spotrebičov: Prepätie v sieti alebo zvodové prúdy môžu poškodiť citlivé elektronické komponenty.
• Požiaru: Zvodové prúdy, ktoré nenájdu správnu cestu do zeme, môžu spôsobiť prehrievanie a iniciovať požiar.

Pre zabezpečenie funkčnosti a bezpečnosti uzemňovacieho systému je nevyhnutné pravidelné meranie. Toto meranie zahŕňa:

• Meranie zemného odporu: Určuje kvalitu uzemňovacieho systému. Nízky zemný odpor je kľúčový pre efektívne odvádzanie zvodových prúdov.
• Meranie izolačného odporu: Kontroluje stav izolácie vodičov a zariadení, aby sa predišlo vzniku zvodových prúdov.
• Meranie spojitosti ochranných vodičov: Overuje, že všetky ochranné vodiče sú neporušené a správne pripojené.
• Meranie napätia dotyku a impedancie poruchovej slućky: Priamo overuje, či ochranné prvky správne reagujú v prípade poruchy a či dotykové napätie nepresiahne bezpečné hodnoty.

Tieto merania by mali vykonávať kvalifikovaní elektrikári pomocou certifikovaných meracích prístrojov. Frekvencia meraní je stanovená normami a závisí od typu a prostredia inštalácie.

Rozšírené aspekty uzemnenia

Okrem základnej ochrany pred úrazom elektrickým prúdom plní uzemnenie aj ďalšie dôležité funkcie:

• Ochrana pred prepätím: Uzemnenie je kľúčovou súčasťou systémov ochrany pred prepätím (napr. prepäťové ochrany). V prípade prepäťového impulzu (napr. od úderu blesku) uzemnenie poskytuje cestu pre prebytočnú energiu do zeme.
• Potlačenie elektromagnetického rušenia (EMC): Správne uzemnenie pomáha minimalizovať elektromagnetické rušenie, ktoré môže ovplyvniť funkciu citlivých elektronických zariadení.
• Stabilizácia potenciálu: Uzemnenie zabezpečuje, že vodivé časti, ktoré nie sú pod napätím, majú rovnaký potenciál ako zem, čím sa predchádza nežiaducim napäťovým rozdielom.

V kontexte moderných technológií, ako sú dátové siete, telekomunikačné systémy a obnoviteľné zdroje energie, nadobúda správne uzemnenie ešte väčší význam. Zabezpečuje nielen bezpečnosť, ale aj spoľahlivú a efektívnu prevádzku týchto systémov. Napríklad v solárnych inštaláciách je uzemnenie panelov a konštrukcie nevyhnutné na ochranu pred statickou elektrinou a prepätím, ako aj na zaistenie bezpečnosti pri údržbe. Podobne v dátových centrách je robustný systém uzemnenia základom pre integritu dát a ochranu citlivého vybavenia.

Pri elektroinštaláciách sa často stretávame aj s pojmom "pospájanie". Pospájanie je spojenie rôznych vodivých častí (napr. kovových potrubí, konštrukcií, kovových krytov spotrebičov) s hlavnou uzemňovacou svorkou. Tým sa zabezpečí, že všetky tieto časti majú rovnaký potenciál a v prípade poruchy sa nevytvoria nebezpečné napätové rozdiely medzi nimi. Toto je obzvlášť dôležité v priestoroch s vyšším rizikom (napr. kúpeľne, kuchyne), kde sa nachádza viacero vodivých prvkov.

Dôkladné pochopenie a aplikácia pravidiel uzemnenia sú základným predpokladom pre bezpečnú a spoľahlivú prevádzku každej elektrickej inštalácie. Neoddeliteľnou súčasťou je aj pravidelná kontrola a meranie, ktoré garantujú dlhodobú funkčnosť tohto zásadného bezpečnostného prvku.
