Uzemnenie je kľúčovým bezpečnostným prvkom v každom elektrickom systéme, ale v systémoch s tromi fázami nadobúda ešte väčší význam. Správne uzemnenie nielenže chráni pred úrazom elektrickým prúdom, ale tiež zabezpečuje správnu funkciu zariadení a predchádza poškodeniu citlivej elektroniky. Tento článok sa ponorí do špecifík uzemnenia v trojfázových systémoch, vysvetlí jeho rôzne aspekty a zdôrazní dôležitosť dodržiavania bezpečnostných noriem.
Základné princípy trojfázového uzemnenia
Trojfázový systém sa skladá z troch striedavých prúdov, ktoré sú vzájomne posunuté o 120 stupňov. Toto usporiadanie umožňuje efektívnejší prenos elektrickej energie a poskytuje stabilnejšie napájanie pre motory a iné priemyselné zariadenia. Uzemnenie v takomto systéme sa týka spojenia nevodivých častí elektrických zariadení (ako sú kryty motorov, rozvodné skrine) so zemou prostredníctvom vodiča. Hlavným cieľom je odviesť nežiaduce prúdy do zeme v prípade poruchy, čím sa zabráni nebezpečnému napätiu na povrchu zariadenia.
Existujú dva hlavné spôsoby, ako sa uzemnenie realizuje v trojfázových systémoch: priame uzemnenie a nepriame uzemnenie. Priame uzemnenie znamená, že jedna z fázových vodičov (zvyčajne neutrálny bod) je priamo spojená so zemou. Nepriame uzemnenie zahŕňa použitie rôznych typov impedancií (ako sú rezistory alebo cievky), ktoré obmedzujú prúd do zeme v prípade poruchy. Voľba medzi týmito metódami závisí od špecifických požiadaviek aplikácie, ako aj od bezpečnostných predpisov.
Typy trojfázových systémov a ich uzemnenie
V trojfázových systémoch sa rozlišujú dva základné typy zapojenia: hviezda (Y) a trojuholník (Δ). Každé z týchto zapojení má svoje špecifické vlastnosti týkajúce sa uzemnenia.

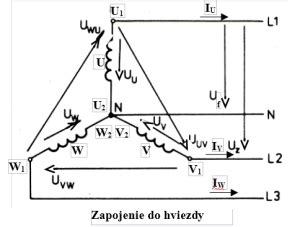

Systém hviezda (Y): V tomto zapojení sú konce všetkých troch fázových vinutí spojené do spoločného bodu, nazývaného neutrálny bod. Tento neutrálny bod môže byť priamo uzemnený, alebo môže byť uzemnený cez impedanciu. Uzemnenie neutrálneho bodu je kľúčové pre stabilitu napätia a pre správnu funkciu ochranných zariadení, ako sú nadprúdové relé a zemné skratové relé. V prípade zemného skratu na jednej z fázových vodičov, uzemnený neutrálny bod umožňuje prietok prúdu do zeme, čo spôsobí vybavovanie ochranných prvkov a odpojenie postihnutej časti obvodu.
Systém trojuholník (Δ): V tomto zapojení sú koncové body fázových vinutí spojené do uzavretého trojuholníka. V tradičnom trojuholníkovom zapojení nie je prirodzený neutrálny bod, a preto je uzemnenie riešené inak. Existujú metódy ako "uzemnenie cez transformátor" alebo "uzemnenie cez rezistor", ktoré zabezpečujú, že systém je stále chránený pred zemnými poruchami. V prípade zemného skratu v trojuholníkovom systéme bez uzemnenia môže napätie na neporušených fázach stúpnuť, čo môže viesť k poškodeniu izolácie a ďalším problémom. Preto je nepriame uzemnenie v týchto systémoch často preferované.
Dôležitosť uzemnenia pre bezpečnosť
Hlavným dôvodom pre uzemnenie je ochrana osôb pred úrazom elektrickým prúdom. Ak dôjde k poruche izolácie a fázový vodič sa dotkne kovového krytu zariadenia, bez uzemnenia by sa tento kryt stal nebezpečne nabitým. Keď sa potom niekto dotkne tohto krytu, elektrický prúd by prešiel jeho telom do zeme, čo by mohlo mať fatálne následky.
Správne uzemnenie vytvára nízkoimpedančnú cestu pre prúd do zeme. V prípade poruchy, tento nízkoimpedančný obvod umožní, aby cez neho tiekol veľký prúd. Tento veľký prúd je potom detekovaný ističmi alebo poistkami, ktoré rýchlo prerušia napájanie a odstránia nebezpečenstvo. Bez uzemnenia by prúd pri zemnom skrate bol obmedzený len vnútorným odporom obvodu a odporom ľudského tela, čo je často nedostatočné na to, aby spôsobilo rýchle vypnutie ochranných prvkov.
Ochrana pred prepätím a elektromagnetickým rušením
Uzemnenie tiež zohráva dôležitú úlohu pri ochrane elektrických systémov pred prepätím. Prepätia môžu byť spôsobené atmosférickými výbojmi (blesky) alebo spínacími procesmi v sieti. Správne uzemnenie, často v kombinácii s prepäťovými ochrannými zariadeniami (SPD), umožňuje bezpečné zvedenie nadmernej energie do zeme, čím chráni citlivé elektronické komponenty pred poškodením.
Okrem toho, uzemnenie pomáha minimalizovať elektromagnetické rušenie (EMI). Elektromagnetické pole generované elektrickými vodičmi môže interferovať s prevádzkou iných elektronických zariadení. Uzemnenie kovových krytov zariadení a tienenie káblov pomáha "uzamknúť" toto elektromagnetické pole a zabrániť jeho šíreniu, čím sa zabezpečuje čistejšie a stabilnejšie elektrické prostredie.
Prepäťové ochrany (SPD) – čo sú, ako fungujú a čo potrebujete vedieť
Normy a predpisy týkajúce sa uzemnenia
Bezpečnosť elektrických inštalácií je prísne regulovaná medzinárodnými a národnými normami. V Európe sú to napríklad normy IEC, ktoré poskytujú podrobné pokyny pre návrh, inštaláciu a údržbu elektrických systémov vrátane uzemnenia. V Slovenskej republike sa aplikujú príslušné slovenské technické normy, ktoré sú často harmonizované s medzinárodnými normami.
Dodržiavanie týchto noriem nie je len otázkou bezpečnosti, ale aj zákonnou povinnosťou. Nesprávne uzemnenie môže viesť k pokutám, problémom pri kolaudácii stavby a v konečnom dôsledku k vážnym nehodám. Preto je nevyhnutné, aby sa inštaláciou a údržbou elektrických systémov zaoberali kvalifikovaní odborníci, ktorí poznajú platné normy a postupy.
Bežné chyby a problémy pri uzemnení
Aj napriek dôležitosti uzemnenia sa pri jeho realizácii často vyskytujú chyby. Medzi najčastejšie patria:
- Nedostatočné uzemnenie: Použitie príliš tenkých uzemňovacích vodičov, ktoré nemajú dostatočnú kapacitu na odvedenie veľkých poruchových prúdov.
- Zlé spojenia: Uvoľnené alebo skorodované spoje v uzemňovacom systéme zvyšujú elektrický odpor a znižujú účinnosť uzemnenia.
- Chýbajúce uzemnenie: Jednoducho zabudnutie uzemniť určité časti zariadenia alebo celého systému.
- Nesprávne uzemňovacie systémy: Použitie nesprávneho typu uzemňovacieho systému pre danú aplikáciu, napríklad použitie priameho uzemnenia tam, kde by bolo vhodnejšie nepriame uzemnenie.
- Zanedbaná údržba: Uzemňovacie systémy, rovnako ako všetky elektrické systémy, vyžadujú pravidelnú kontrolu a údržbu, aby sa zabezpečila ich nepretržitá funkčnosť.
Meranie a testovanie uzemnenia
Pravidelné meranie a testovanie uzemňovacieho systému je nevyhnutné na overenie jeho správnej funkčnosti. Používajú sa na to špecializované prístroje, ako sú zemné odpory. Tieto testy overujú:
- Odpor uzemňovacieho systému: Meria sa celkový odpor cesty od uzemňovacieho bodu až po zem. Tento odpor by mal byť čo najnižší, v súlade s normami.
- Kontinuita uzemňovacích vodičov: Overuje sa, či sú všetky uzemňovacie vodiče neporušené a tvoria súvislú cestu.
- Funkčnosť ochranných prvkov: Testujú sa ističe a relé, aby sa overilo, či správne reagujú na simulované zemné poruchy.
Výsledky týchto meraní by mali byť zaznamenávané a uchovávané po celú dobu životnosti inštalácie.
Uzemnenie v aplikáciách s vysokým napätím
V systémoch s vysokým napätím, kde sa trojfázové systémy používajú na prenos elektrickej energie na dlhé vzdialenosti, je uzemnenie ešte kritickejšie. Uzemnenie sa tu často realizuje prostredníctvom zemniacich tyčí, ktoré sú zapustené hlboko do zeme, alebo prostredníctvom zemniacich sietí. Tieto systémy sú navrhnuté tak, aby zvládli mimoriadne vysoké prúdy a napätia, ktoré sa môžu vyskytnúť pri poruchách alebo atmosférických výbojoch.
Vysokonapäťové systémy často využívajú zemniace transformátory, ktoré okrem iného slúžia na vytvorenie uzemneného neutrálneho bodu v systémoch, ktoré ho v základnom zapojení nemajú. Tieto transformátory sú kľúčové pre správnu funkciu ochrán a pre udržanie stability napätia v sieti.
Uzemnenie a jeho vplyv na motory
Trojfázové motory sú jedným z najčastejších spotrebičov v priemysle, a ich správne uzemnenie je nevyhnutné. Kovové časti motora, ako je jeho teleso, musia byť spoľahlivo uzemnené. V prípade, že dôjde k poruche izolácie medzi vinutím motora a jeho telesom, uzemnenie zabezpečí bezpečné zvedenie prúdu do zeme a ochráni pracovníkov pred úrazom.
Okrem základnej bezpečnosti, správne uzemnenie môže tiež pomôcť predchádzať problémom s elektromagnetickým rušením, ktoré by mohlo inak ovplyvniť riadiace systémy motora alebo iné citlivé elektronické zariadenia v jeho blízkosti. V niektorých prípadoch sa tiež uzemnenie používa na odvod statickej elektriny, ktorá sa môže hromadiť na rotujúcich častiach motora.
Uzemnenie v špeciálnych prostrediach
V špecifických prostrediach, ako sú vlhké priestory, výbušné zóny alebo miesta s vysokou prašnosťou, sú požiadavky na uzemnenie ešte prísnejšie. V takýchto prípadoch je potrebné zabezpečiť, aby uzemňovacie systémy boli odolné voči korózii, aby boli správne utesnené a aby spĺňali špeciálne klasifikácie pre dané prostredie. Napríklad v priestoroch s rizikom výbuchu sa používajú špeciálne konštrukcie, ktoré zabraňujú vzniku iskier a šíreniu explózie.
V medicínskych zariadeniach sú požiadavky na uzemnenie mimoriadne vysoké, aby sa zabezpečila maximálna bezpečnosť pacientov a personálu. Tu sa často používa takzvané "izolované napájanie" s monitorovaním zemného spojenia, ktoré umožňuje detekovať aj malé úniky prúdu a okamžite na ne reagovať.
Uzemnenie a budúcnosť elektrických sietí
S rozvojom moderných technológií, ako sú obnoviteľné zdroje energie, inteligentné siete (smart grids) a elektrické vozidlá, sa menia aj požiadavky na uzemňovacie systémy. Inteligentné siete vyžadujú presnejšie monitorovanie a riadenie elektrického toku, čo kladie väčší dôraz na spoľahlivosť a presnosť uzemňovacích systémov.
Integrácia decentralizovaných zdrojov energie, ako sú solárne panely a veterné turbíny, do existujúcich sietí prináša nové výzvy pre uzemnenie. Je potrebné zabezpečiť, aby tieto zdroje boli správne uzemnené a aby ich prevádzka neohrozovala stabilitu siete ani bezpečnosť osôb. V budúcnosti sa očakáva ďalší vývoj v oblasti materiálov a technológií na zlepšenie účinnosti a spoľahlivosti uzemňovacích systémov.
