Každý, kto sa aspoň okrajovo stretol s elektroinštaláciami, sa pravdepodobne stretol aj s pojmom "uzemnenie". No čo presne uzemnenie znamená a prečo je taký životne dôležitý? Tento článok sa ponorí do hlbín tejto kľúčovej bezpečnostnej funkcie v každej modernej elektrickej sieti, od jednoduchých domácich spotrebičov až po rozsiahle priemyselné komplexy. Pochopenie princípov uzemnenia nie je len doménou elektrotechnikov; je to základná znalosť, ktorá môže zachrániť životy a majetok.
Čo je to uzemnenie?
Uzemnenie, v podstate, je pripojenie elektrického systému alebo zariadenia k zemi. Táto zem je považovaná za obrovský elektrický vodič s takmer neobmedzenou kapacitou absorbovať alebo dodávať elektrický náboj bez výraznej zmeny svojho potenciálu. V kontexte elektroinštalácií to znamená, že uzemnenie vytvára bezpečnú cestu pre elektrický prúd, aby mohol v prípade poruchy odtiecť do zeme, namiesto toho, aby prechádzal cez človeka alebo iné nežiaduce objekty.
Existujú dva hlavné typy uzemnenia: pracovné uzemnenie a ochranné uzemnenie. Pracovné uzemnenie je nevyhnutné pre správnu funkciu niektorých typov elektrických systémov, ako sú napríklad jednofázové systémy s deleným stredným vodičom. Jeho primárnym cieľom je stabilizovať napätie a zabezpečiť správne fungovanie obvodov. Ochranné uzemnenie, ktoré je predmetom tohto článku, je však zamerané výhradne na bezpečnosť. Jeho úlohou je chrániť osoby a zariadenia pred nebezpečnými účinkami elektrického prúdu v prípade poruchy.
V starších budovách, najmä z obdobia Sovietskeho zväzu, sa bežne používal systém TN-C, kde bol uzemňovací vodič PE spojený s pracovnou nulou do jedného vodiča PEN. Do bytu bol potom privádzaný dvojvodičový kábel. Tento systém je dnes považovaný za zastaraný a nahradil ho moderný systém TN-C-S. V tomto systéme dochádza k oddeleniu vodičov PEN na PE (ochranný uzemňovací) a N (pracovný nulový) vodič už v hlavnom rozvádzači. Všetky moderné budovy, ako aj tie, ktoré prešli modernizáciou, sú napájané troj- alebo päťvodičovým okruhom. Do miestnosti sú tak privádzané tri základné vedenia: zem (uzemnenie), pracovná nula a fáza. Moderné elektrické spotrebiče sú navrhnuté pre tento trojvodičový systém, čo dokazujú aj zásuvky a zástrčky vybavené špecializovanými uzemňovacími svorkami.
Princíp fungovania ochranného uzemnenia

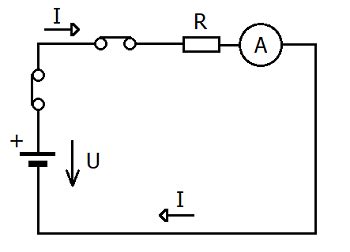

Základným princípom ochranného uzemnenia je vytvorenie nízko-odporovej cesty z akéhokoľvek vodivého kovového krytu elektrického zariadenia do zeme. V bežnej prevádzke by mal byť kovový kryt spotrebiča izolovaný od elektrických častí. Avšak, v prípade poruchy, napríklad poškodenia izolácie kábla, môže dôjsť k tomu, že fázový vodič sa dotkne kovového krytu. Bez uzemnenia by sa tento kryt stal "živým" a predstavoval by vážne riziko úrazu elektrickým prúdom pre kohokoľvek, kto sa ho dotkne.
Keď je zariadenie správne uzemnené, tento dotyk spôsobí okamžité pripojenie krytu k zemi cez uzemňovací vodič. Pretože zem má oveľa nižší elektrický odpor ako ľudské telo, prúd radšej odtečie do zeme. Táto veľká zmena prúdu v obvode spôsobí, že istič alebo poistka okamžite prerušia napájanie, čím sa odstráni nebezpečenstvo. Týmto spôsobom ochranné uzemnenie funguje ako záchranná sieť, ktorá zabraňuje nebezpečnému hromadeniu napätia na kovových častiach.
Komponenty uzemňovacieho systému
Účinný uzemňovací systém sa skladá z niekoľkých kľúčových komponentov:
Uzemňovacia elektróda: Toto je fyzické spojenie so zemou. Najčastejšie sa používajú zemniace tyče zatlčené do zeme, ale môžu to byť aj zemniace pásy, siete alebo dokonca existujúce kovové konštrukcie, ktoré sú v kontakte so zemou (napríklad základy budov, ak sú na to navrhnuté). Dôležité je zabezpečiť dostatočný kontakt s pôdou a nízky odpor. V súkromných domoch sa často realizuje ako základový uzemňovač, tvorený oceľovou pásovinou uloženou v betónových základoch, alebo dodatočne pomocou uzemňovacích tyčí, pásov či dosiek.
Uzemňovací vodič: Toto je vodič, ktorý spája uzemňovaciu elektródu s hlavným uzemňovacím bodom v budove. Musí byť dostatočne dimenzovaný na prúd, ktorý by mohol v prípade poruchy pretekať. Pri nových stavbách sa na tento účel často používa päťvodičový okruh.
Hlavný uzemňovací bod (HUB): V každej budove existuje centrálne miesto, kde sú pripojené všetky uzemňovacie vodiče od rôznych obvodov a zariadení, ako aj uzemňovací vodič od hlavnej zemniacej elektródy. Toto je kľúčový bod pre vyrovnanie potenciálov. V bytových domoch sa nazýva ekvipotenciálna hlavná svorkovnica (EPS) a najčastejšie sa umiestňuje do technickej miestnosti alebo kotolne.
Ochranné uzemňovacie vodiče (PE vodiče): Tieto vodiče sú vedené spolu s fázovými a nulovými vodičmi v každom elektrickom okruhu. Sú pripojené k vodivým krytom všetkých elektrických zariadení a na konci sú pripojené k hlavnému uzemňovaciemu bodu. V moderných inštaláciách sú tieto vodiče často označené žlto-zelenou farbou.
Je dôležité poznamenať, že nulový vodič (N) a ochranný uzemňovací vodič (PE) sú v bežných sieťach spojené len na jednom mieste, zvyčajne pri zdroji napájania (napríklad transformátorová stanica alebo hlavný rozvádzač budovy). Toto spojenie je kľúčové pre správne fungovanie ochrany. V žiadnom prípade by nemali byť nulový a ochranný vodič spojené priamo v koncových zariadeniach alebo v rozvodných skriniach, pretože by to obišlo ochrannú funkciu uzemnenia.
3 Znaky v dome, že zosnulý príbuzný vás prišiel varovať (Nie je to náhoda)
Prečo je uzemnenie nevyhnutné?
Bez uzemnenia by elektrické systémy boli oveľa náchylnejšie na rôzne typy porúch a rizík:
Úraz elektrickým prúdom: Toto je najzrejmejšie a najnebezpečnejšie riziko. Ak sa dotknete kovového krytu spotrebiča, ktorý sa stal "živým" v dôsledku poruchy izolácie, prúd prejde vaším telom do zeme, čo môže spôsobiť vážne zranenia alebo smrť. Uzemnenie minimalizuje túto pravdepodobnosť tým, že poskytuje alternatívnu, nízko-odporovú cestu pre prúd.
Poškodenie elektrických zariadení: Prepätia, ktoré môžu vzniknúť napríklad pri úderoch blesku alebo pri spínacích procesoch v sieti, môžu vážne poškodiť citlivé elektronické komponenty. Uzemnenie pomáha odvádzať tieto prepätia do zeme, čím chráni zariadenia.
Požiare: Voľné alebo prerušené uzemňovacie spoje môžu viesť k vzniku oblúkov, ktoré generujú vysoké teploty a môžu zapáliť okolité horľavé materiály. Správne dimenzované a udržiavané uzemnenie znižuje riziko vzniku takýchto oblúkov.
Elektromagnetické rušenie (EMI): V niektorých prípadoch môže uzemnenie pomôcť znížiť elektromagnetické rušenie, ktoré by mohlo negatívne ovplyvniť funkciu citlivých elektronických zariadení.
Uzemnenie v rôznych typoch sietí
Princípy uzemnenia sa uplatňujú v rôznych typoch elektrických sietí, aj keď konkrétne implementácie sa môžu líšiť:

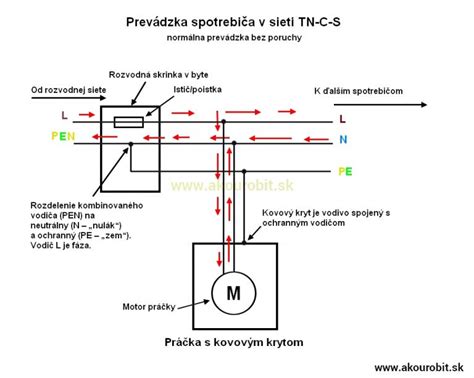

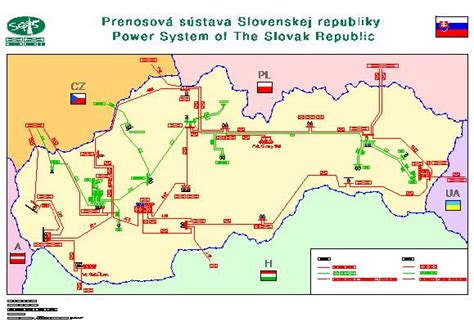

Sieť TN (Terre-Neutre): Toto je najbežnejší typ siete v mnohých krajinách vrátane Slovenska. V týchto sieťach je neutrálny bod zdroja napájania priamo uzemnený a zároveň sú kovové kryty všetkých spotrebičov pripojené k tomuto uzemnenému neutrálom pomocou ochranného uzemňovacieho vodiča. Existujú rôzne podtypy siete TN:
- TN-S (Separovaný): V tomto systéme sú nulový (N) a ochranný uzemňovací (PE) vodič úplne oddelené po celej dĺžke od zdroja až k spotrebiču.
- TN-C (Spojený): V tomto systéme sú nulový a ochranný uzemňovací vodič spojené do jedného kombinovaného vodiča (PEN) po celej dĺžke. Tento systém je dnes už menej preferovaný kvôli určitým bezpečnostným obmedzeniam.
- TN-C-S (Kombinovaný): Toto je hybridný systém, kde je v časti siete vodič PEN a v inej časti sú N a PE vodiče oddelené.
Sieť TT (Terre-Terre): V sieti TT je neutrálny bod zdroja napájania uzemnený a zároveň majú všetky vodivé časti elektrického zariadenia vlastnú zemnú elektródu, ktorá je elektricky nezávislá od uzemnenia zdroja. V týchto sieťach je nevyhnutné použitie prúdových chráničov (RCD) na zabezpečenie dostatočnej ochrany.
Sieť IT (Izolovaná-Terre): V sieti IT je neutrálny bod zdroja napájania buď izolovaný od zeme, alebo uzemnený cez vysokú impedanciu. Vodivé časti elektrických zariadení sú však uzemnené. Tento typ siete sa používa tam, kde je nevyhnutné zabezpečiť nepretržitosť dodávky elektrickej energie aj pri prvom zemnom poruchovom stave.
Uzemnenie v domácnostiach

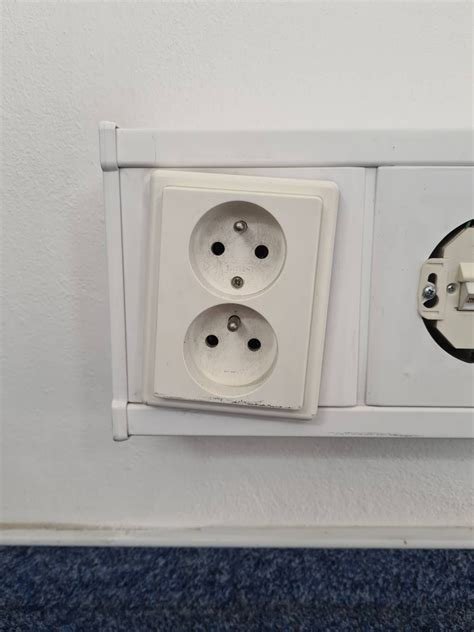

Väčšina moderných domácností je pripojená k sieti TN-S alebo TN-C-S. To znamená, že zásuvky sú vybavené uzemňovacím kontaktom, ktorý je spojený so žlto-zeleným PE vodičom. Tento vodič je potom pripojený k hlavnému uzemňovaciemu bodu v dome, ktorý je spojený so zemnou elektródou.
Je dôležité zabezpečiť, aby všetky elektrické spotrebiče s kovovým krytom, ktoré sú určené na pripojenie do uzemnenej zásuvky, boli aj skutočne uzemnené. Spotrebiče s dvojitou izoláciou (označené symbolom štvorca v štvorci) nemusia mať uzemnenie, pretože ich konštrukcia zabezpečuje dostatočnú izoláciu.
Pravidelná kontrola uzemňovacieho systému, vrátane stavu uzemňovacích vodičov, spojov a zemnej elektródy, je kľúčová pre udržanie jeho účinnosti. Zanesenie, korózia alebo mechanické poškodenie môžu výrazne zvýšiť odpor uzemnenia a znížiť jeho ochrannú funkciu.
Aj keď máte v dome uzemnené zásuvky, neznamená to automaticky, že je celý systém v poriadku. Je nevyhnutné, aby bol celý uzemňovací systém správne pripojený k hlavnému uzemňovaciemu bodu a aby bol funkčný od zemniacej elektródy až po každú zásuvku. Nulový vodič a uzemňovací vodič nie sú to isté; ich nesprávne spojenie môže obísť bezpečnostné prvky. Spotrebiče s plastovým krytom nie sú vždy bezpečné, pretože vnútorné kovové časti môžu byť stále nebezpečné.
Pri plánovaní elektroinštalácie v novostavbe je nevyhnutné mať projektovú dokumentáciu, ktorá zahŕňa aj elektroinštaláciu. Táto dokumentácia nie je len formalitou pre stavebné povolenie, ale slúži ako základ pre bezpečnú a funkčnú inštaláciu. V projekte by ste mali myslieť na dostatočný počet zásuviek a optimálne osvetlenie každej miestnosti. Pre silnoprúdové rozvody sa najčastejšie používajú káble typu CYKY, zatiaľ čo pre slaboprúdové rozvody (počítačová sieť, alarm) sa používajú špecializované káble.
Hlavný rozvádzač v dome je osadený ističmi a bezpečnostnými prvkami, vrátane prúdových chráničov (RCD), ktoré sú dnes povinné pre všetky zásuvky do 32 A a svietidlá. Prúdové chrániče dokážu zabrániť väčšine smrteľných úrazov elektrickým prúdom. V priestoroch so zvýšenou vlhkosťou (kúpeľňa, pivnica) je potrebné použiť špeciálne zásuvky a vypínače s vyšším krytím IP.
Pred uvedením elektroinštalácie do prevádzky je nevyhnutné vykonať prvú odbornú prehliadku a skúšku, teda revíziu. Na úspešnú revíziu potrebujete správne nainštalovanú elektroinštaláciu, pôvodnú projektovú dokumentáciu, dokumentáciu skutočného vyhotovenia (ak boli vykonané zmeny oproti projektu) a protokoly o kusových skúškach rozvádzačov.
Uzemnenie v priemysle a špeciálnych aplikáciách
V priemyselných prevádzkach, kde sa používajú rozsiahlejšie a výkonnejšie elektrické zariadenia, je uzemnenie ešte kritickejšie. Okrem ochrany pred úrazom elektrickým prúdom hrá uzemnenie významnú úlohu pri ochrane pred prepätiami, ktoré môžu vzniknúť v dôsledku spínania indukčných záťaží alebo pri poruchách v distribučnej sieti.
Priemyselné systémy často využívajú robustnejšie zemniace elektródy, rozsiahlejšie zemniace siete a špecializované ochranné prvky, ako sú prepäťové ochrany a zvodiče. V prostrediach s vysokým rizikom výbuchu (napr. v chemických závodoch alebo bane) je uzemnenie nevyhnutné na zabránenie vzniku iskier, ktoré by mohli zapáliť horľavé látky. V takýchto prípadoch sa používajú špeciálne uzemňovacie techniky a materiály na zabezpečenie maximálnej bezpečnosti.
Časté mýty a nepresnosti o uzemnení
Existuje niekoľko bežných mýtov a nepresností týkajúcich sa uzemnenia, ktoré je dôležité objasniť:
"Uzemnenie je len na ochranu pred bleskom." Hoci uzemnenie hrá úlohu pri odvádzaní bleskových výbojov, jeho primárnou funkciou je ochrana pred úrazom elektrickým prúdom pri bežných prevádzkových poruchách.
"Ak mám v dome uzemnené zásuvky, je všetko v poriadku." Len preto, že zásuvka má uzemňovací kontakt, nezaručuje to funkčnosť celého uzemňovacieho systému. Musí byť správne pripojená k hlavnému uzemňovaciemu bodu a celkový systém musí byť funkčný.
"Nulový vodič a uzemňovací vodič sú to isté." Toto je nebezpečná chyba. Nulový vodič slúži na uzatvorenie obvodu pri normálnej prevádzke, zatiaľ čo uzemňovací vodič je bezpečnostná cesta pre prúd v prípade poruchy. Ich spojenie na nesprávnom mieste môže obísť bezpečnostné prvky.
"Uzemnenie je zbytočné pri moderných spotrebičoch s plastovým krytom." Nie všetky spotrebiče s plastovým krytom sú automaticky bezpečné. Vnútorné komponenty môžu byť stále nebezpečné a v prípade poruchy môže dôjsť k prenosu napätia na kovové časti, ktoré nie sú viditeľné.
Zabezpečenie spoľahlivého uzemnenia
Spoľahlivosť uzemňovacieho systému závisí od viacerých faktorov:
Správna inštalácia: Uzemňovací systém musí byť navrhnutý a nainštalovaný v súlade s platnými normami a predpismi. To zahŕňa správny výber materiálov, dimenzovanie vodičov a hĺbku uloženia zemniacej elektródy.
Nízky odpor: Odpor uzemňovacieho systému musí byť dostatočne nízky, aby umožnil rýchle a bezpečné odtečenie prúdu v prípade poruchy. Odpor pôdy, kvalita spojov a stav zemniacej elektródy sú kľúčové pre dosiahnutie nízkeho odporu.
Pravidelná údržba a kontrola: Uzemňovací systém by mal byť pravidelne kontrolovaný a testovaný, aby sa overila jeho funkčnosť a účinnosť. Je potrebné skontrolovať stav spojov, povrchu zemniacej elektródy a celkový odpor uzemnenia.
Pri stavbe rodinného domu je inštalácia uzemnenia nevyhnutným predpokladom pre bezpečnú prevádzku elektrickej energie. V bytoch, kde uzemnenie chýba (často v starších panelových domoch), je možné vybudovať dodatočné uzemnenie, avšak vždy po dohode so správcovskou spoločnosťou a s použitím kvalitných materiálov, ako je medený vodič s prierezom najmenej 4 mm². Odporúča sa tiež výmena starej kabeláže za novú trojvodičovú. Je dôležité si uvedomiť, že nulovanie (pripojenie uzemňovacieho vodiča k pracovnej nule) a uzemnenie sú dva odlišné ochranné systémy, ktoré sa nesmú vykonávať súčasne. Ak je možné organizovať skutočné uzemnenie, je to vždy preferovaná a bezpečnejšia možnosť.
Uzemnenie má v porovnaní s nulovaním množstvo výhod. Uzemňovaciu slučku je možné často realizovať aj svojpomocne, zatiaľ čo nulovanie vyžaduje presné znalosti výpočtu a správneho bodu pripojenia k neutrálu. V prípade prerušenia neutrálneho vodiča v rozvádzači systém nulovania zlyhá, zatiaľ čo uzemnenie zostáva funkčné, pokiaľ nie je poškodený samotný uzemňovací vodič. Pravidelná kontrola uzemnenia (raz ročne) a dotiahnutie svoriek zabezpečuje jeho spoľahlivosť. Preto je uprednostňované uzemnenie ako efektívnejšia a ľahšie realizovateľná forma ochrany.
Pre napájanie výkonných domácich spotrebičov, ako sú práčka, umývačka riadu alebo kotol, sa odporúča viesť samostatné vedenie. Tým sa predíde zbytočnému spúšťaniu senzorov RCD a bezpečnostných snímačov, ktoré by mohli spôsobiť výpadok dodávky elektriny do celého bytu alebo domu. Je dôležité rozlišovať medzi prúdovými chráničmi (RCD), ktoré chránia ľudí a zvieratá, a automatickými ističmi (MCB), ktoré detekujú preťaženie siete.
Záverom, uzemnenie nie je len technický detail; je to neoddeliteľná súčasť modernej elektroinštalácie, ktorá zabezpečuje základnú úroveň bezpečnosti pre ľudí a majetok. Pochopenie jeho princípov, komponentov a dôležitosti je kľúčové pre každého, kto sa zaoberá elektrickými systémami alebo sa chce o ne postarať vo svojom domove či pracovisku.
