S rastúcim tempom modernizácie a zvyšujúcimi sa nárokmi na komfort bývania sa čoraz častejšie stretávame so situáciou, kedy staré jednofázové elektrické rozvody v našich domácnostiach prestávajú postačovať. Súčasné technologické pokroky prinášajú do našich domovov energeticky náročnejšie spotrebiče a systémy, ako sú tepelné čerpadlá, indukčné kotly, mechanické vetranie s rekuperátorom, indukčné variče či klimatizačné jednotky. Tieto moderné riešenia kladú výrazne vyššie nároky na elektrickú sieť, pričom staré jednofázové 230V rozvody s maximálnym zaťažením okolo 6 kW často nedokážu požadovanú kapacitu zabezpečiť. Preťaženie takejto inštalácie môže viesť k prerušeniu toku prúdu nadprúdovou ochranou, a v krajnom prípade, pri absencii adekvátnej ochrany, až k požiaru. Riešením tejto situácie je prechod na trojfázovú inštaláciu.
Prečo zvoliť trojfázové pripojenie?
Trojfázové pripojenie predstavuje robustnejšie a spoľahlivejšie riešenie pre moderné domácnosti, ktoré sú čoraz viac závislé na elektrickej energii. Jeho hlavnou výhodou je schopnosť distribuovať elektrickú energiu rovnomerne medzi všetky tri fázy, čím sa predchádza preťaženiu jednotlivých obvodov. Toto je kľúčové pri prevádzke energeticky náročných spotrebičov, ako sú spomínané tepelné čerpadlá, indukčné varné dosky, výkonné klimatizačné jednotky alebo stroje s vysokovýkonnými elektromotormi, napríklad tradičné "cirkulárky".
Okrem toho, trojfázové rozvody sú nevyhnutnosťou aj pri inštalácii fotovoltických panelov s menovitým výkonom presahujúcim 3,68 kWp. Striedače v týchto systémoch sú navrhnuté na odosielanie vyrobenej elektriny do siete v každej z troch dostupných fáz. Vypnutie ktorejkoľvek z týchto fáz v základnej inštalácii by zastavilo produkciu elektriny a viedlo by k stratám pre majiteľa.
Jednofázová inštalácia je naďalej vhodná pre byty v panelových domoch, kde sa používajú základné domáce spotrebiče ako práčka, mikrovlnná rúra či chladnička, a kde nie sú prítomné energeticky náročné moderné technológie. Rovnako je postačujúca aj v starších budovách bez moderných spotrebičov. Hlavnou výhodou jednofázového riešenia sú nižšie náklady na inštaláciu, vyplývajúce z menšieho počtu elektrických káblov (dva oproti štyrom pri trojfázovej inštalácii) a potreby použiť menej ochranných zariadení v rozvodnej skrini. Poskytuje tiež možnosť izolovať obvody napájajúce citlivé elektronické zariadenia od spotrebičov s vysokými rozbehovými prúdmi.
Proces pripojenia nového odberného miesta
Proces získania nového elektrického pripojenia, či už pre novostavbu alebo pre odberné miesto odpojené dlhšie ako 24 mesiacov, je štandardizovaný a vyžaduje si dodržanie niekoľkých krokov, ktoré sa môžu v detailoch líšiť v závislosti od konkrétneho prevádzkovateľa distribučnej sústavy (PDS) vo vašom regióne (Západoslovenská distribučná, Stredoslovenská distribučná, Východoslovenská distribučná).
Podanie žiadosti: Prvým krokom je podanie žiadosti o pripojenie odberného elektrického zariadenia do distribučnej sústavy. Táto žiadosť sa dá často realizovať online prostredníctvom webovej stránky príslušného PDS. Je potrebné vyplniť základné údaje o budúcom odbernom mieste (často pomocou čísla parcely, ak ešte nemá oficiálnu adresu), osobné údaje žiadateľa a špecifikovať požiadavky na pripojenie, ako je typ pripojenia (jednofázové/trojfázové), požadovaná hodnota hlavného ističa (štandardne 25A pre trojfázové pripojenie) a typ merania (jednotarifné/dvojtarifné). V prípade, že plánujete využívať na vašom odbernom mieste hlavný istič s vyššou hodnotou ako 32 A alebo dvojtarifné meranie, je možné, že na zabezpečenie požadovanej kapacity bude potrebné budovanie elektroenergetických zariadení na strane PDS.
Návrh zmluvy o pripojení: Po spracovaní žiadosti, zvyčajne do 30 kalendárnych dní, vám PDS zašle návrh Zmluvy o pripojení. Tento dokument obsahuje technické podmienky pripojenia (uvedené v prílohe č. 1) a informácie o poplatku za pripojenie. Zmluvu je potrebné podpísať a doručiť späť PDS, pričom na tento krok máte spravidla 30 kalendárnych dní od dátumu jej podpísania našou spoločnosťou.
Vypracovanie projektovej dokumentácie: Súčasne s procesom zmluvných vzťahov je potrebné nechať si vypracovať projektovú dokumentáciu elektroenergetického zariadenia. Tento krok sa najčastejšie realizuje prostredníctvom certifikovaného elektrikára alebo projektantskej spoločnosti, ktorá už spracovala projekt vašej stavby. Projekt musí spĺňať technické podmienky pripojenia uvedené v prílohe č. 1 Zmluvy o pripojení.
Úhrada poplatku za pripojenie: Po podpísaní Zmluvy o pripojení vám bude vystavená zálohová faktúra. Cenu za pripojenie je potrebné uhradiť najneskôr do 14 kalendárnych dní od dátumu jej vystavenia. Splatnosť faktúry je 14 kalendárnych dní od dátumu jej vystavenia. Po prijatí podpísanej zmluvy vám zašleme zálohovú faktúru. V prípade, že poplatok neuhradíte v stanovenej lehote, návrh zmluvy zaniká a budete musieť podať novú žiadosť o pripojenie.
Príprava odberného miesta: Po uzatvorení zmluvy a uhradení poplatku je na rade samotná príprava odberného miesta. Toto je zodpovednosťou stavebníka a realizuje sa na jeho náklady. Odberné miesto musí byť vybudované v zmysle technických podmienok pripojenia uvedených v prílohe č. 1 Zmluvy o pripojení a musí byť umiestnené na hranici pozemku tak, aby bolo kedykoľvek prístupné z ulice. Súčasťou odberného miesta je elektromerový rozvádzač, ktorý musí byť uzemnený s uzemňovacím odporom nepresahujúcim 5 Ohm. Pri inštalácii nového samostatne stojaceho elektromerového rozvádzača nezabudnite namontovať aj vývodový istič (tzv. vypínací prvok spätného napätia).
Zemný odpor sa zriaďuje pomocou zemniacej pásoviny, ktorá sa kladie na dno výkopu. Výkop na uloženie prípojkového kábla sa kope do hĺbky približne 80 cm a šírky 20-30 cm. Odporúča sa použiť chráničku pre uloženie kábla, ktorá ho chráni pred mechanickým poškodením. Ako prívodný kábel sa najčastejšie používa hliníkový kábel typu AYKY. V prípade dvojtarifného merania sa popri hlavnom prívodnom kábli ukladá aj druhý kábel (napr. CYKY-J3x1,5). Po uložení kábla do chráničky a uzemnenia elektromerového rozvádzača sa výkop zasype vrstvou zeminy, na ktorú sa umiestni výstražná fólia signalizujúca uložený elektrický kábel, a následne sa jama kompletne zasype. Na oboch koncoch výkopu je potrebné nechať kábel trčať pre pripojenie na stĺp alebo pripojovaciu skriňu.
Po zhotovení technickej časti odberného miesta je nevyhnutné vykonať Odbornú Prehliadku a Odbornú Skúšku (Revíziu) elektroinštalácie. V minulosti bolo potrebné doložiť revíznu správu, atesty meracích transformátorov a plán skutočného vyhotovenia. V súčasnosti v mnohých prípadoch postačuje doložiť čestné vyhlásenie o vykonaní všetkých testov a revízií.
Vysvetlenie uzemňovacích neutrálnych a horúcich vodičov - uzemnenie v elektrotechnike
Predloženie dokumentácie a kontrola splnenia technických podmienok: Po príprave odberného miesta a získaní revíznej správy je potrebné doručiť prevádzkovateľovi distribučnej sústavy projektovú dokumentáciu, ostatnú dokumentáciu uvedenú v Technických podmienkach pripojenia (zoznam nájdete v prílohe č. 1) a preukázať splnenie technických podmienok pripojenia. Toto sa realizuje prostredníctvom aplikácie na sledovanie stavu žiadosti, kam sa zadá číslo vašej žiadosti a vykoná overenie vložením identifikačných údajov. PDS následne vykoná kontrolu pripravenosti odberného miesta a v termíne uvedenom v Zmluve o pripojení zrealizuje vybudovanie elektroenergetického zariadenia potrebného na pripojenie do distribučnej sústavy (napr. poistková skrinka na stĺpe, rozpojovacia istiaca skriňa pri zemnom káblovom vedení).
Montáž elektromera a výber dodávateľa elektriny: Po úspešnej kontrole a pripojení k distribučnej sieti nasleduje montáž elektromera. Požiadavku na montáž elektromera vybaví váš vybraný dodávateľ elektriny, ktorý nás musí o túto montáž požiadať. V tejto fáze je tiež potrebné vybrať si dodávateľa elektrickej energie a uzatvoriť s ním Zmluvu o dodávke a distribúcii elektrickej energie. Zoznam dodávateľov elektriny je zverejnený na stránke Úradu pre reguláciu sieťových odvetví. Po zapojení elektromera a uzatvorení zmluvy s dodávateľom je celý proces pripojenia ukončený a môžete začať využívať elektrickú energiu vo vašej domácnosti.
Technické aspekty trojfázovej inštalácie a normy
Trojfázové pripojenie si vyžaduje dodržiavanie príslušných noriem a predpisov, predovšetkým normy STN 33 3320, ktorá definuje navrhovanie, zriaďovanie a rekonštrukcie elektrických prípojok. Stanovuje podmienky na pripojenie elektrických prípojok na rozvodné zariadenia dodávateľa elektriny.
Elektrická prípojka začína odbočením od zariadenia verejného rozvodu elektrickej energie smerom k odberateľovi. Samotnú elektrickú prípojku zriaďujú na svoje náklady rozvodné závody až po hranicu pozemku alebo elektromer. Elektrický prívod od istiacej prípojkovej skrine na podpernom bode až po pripojenie do budovy si musí odberateľ zhotoviť na svoje náklady.
Pre každý objekt sa má zriadiť len jedna elektrická prípojka. Pred prípojkovou skriňou musí byť voľný priestor minimálnej šírky 0,8 m pre bezpečné vykonávanie obsluhy a prác. V mieste rozdelenia na sústavu TN-S musí byť zhotovený na prípojnici PE (svorke PE) uzemňovací prívod na uzemňovač s hodnotou uzemnenia maximálne 15 Ω. V bode rozdelenia musia byť na pripojenie ochranných a neutrálnych vodičov samostatné svorky alebo prípojnice.
V každej budove musí byť zhotovené hlavné pospájanie, na ktoré sa musí pripojiť hlavný ochranný vodič, hlavný uzemňovací vodič, hlavná uzemňovacia svorka a cudzie vodivé časti (rozvodné potrubia plynu, vody, ústredného vykurovania a klimatizácie, kovové konštrukčné časti budovy a pod.).
Minimálne prierezy vodičov elektrickej vzdušnej prípojky sú AlFe 16 mm² pri holých vodičoch a 16 mm² pri závesných kábloch. Použitie holých vodičov je dovolené len v odôvodnených prípadoch a so súhlasom dodávateľa elektrickej energie. Časť prípojky od posledného podperného bodu do prípojkovej skrine má byť čo najkratšia, prednostne vyhotovená káblom. Kábel ani izolované vodiče nesmú byť prerušované ani nastavované.
Prípojková skriňa sa spravidla umiestňuje na hranici odberateľovej nehnuteľnosti tak, aby jej dvere a odnímateľné kryty boli na verejne prístupnom mieste. V odôvodnených prípadoch, s písomným súhlasom dodávateľa elektrickej energie, je možné prípojkovú skriňu umiestniť v blízkosti odberateľovej nehnuteľnosti, prípadne na vonkajší obvodový múr. Pri novobudovanej stavbe musí byť prípojková skriňa vždy umiestnená na verejne prístupnom mieste. Spodný okraj skrine má byť 0,6 m nad definitívne upraveným terénom. Ak sa na pripojenie objektu použije elektromerový rozvádzač s prípojkovou skriňou, najmenšia výška stredu okienka elektromera má byť 0,7 m nad definitívne upraveným terénom.
Rozvádzače za elektromerom sú miestom, kde sa sústreďujú všetky istiace prístroje (poistky, ističe, chrániče), stýkače, relé, zvončekové transformátory a iné zariadenia.
Rozdiely medzi jednofázovou a trojfázovou inštaláciou

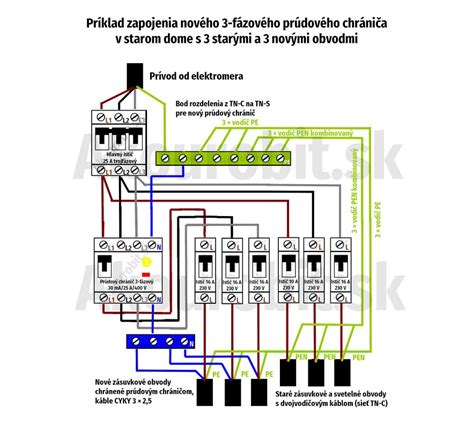

Rozdiel medzi jednofázovou a trojfázovou inštaláciou je zrejmý už na prvý pohľad pri pohľade na schému elektrického pripojenia. Jednofázová inštalácia pozostáva z fázového a nulového vodiča, zatiaľ čo trojfázová inštalácia obsahuje navyše ochranný vodič, čím celkovo využíva štyri vodiče. Tento rozdiel v počte vodičov ovplyvňuje aj počet ochranných prvkov v rozvodnej skrini. Pri jednofázovej inštalácii sa nachádza len jedna poistka, zatiaľ čo pri trojfázovej inštalácii je samostatná ochrana pre každú z troch fáz.
V starých budovách, kde sa používali hliníkové vodiče, je pri prestavbe na trojfázový prúd nevyhnutná výmena týchto vodičov za medené s vhodným prierezom a taktiež modernizácia elektrických rozvádzačov. Tento proces by mal byť vždy zverený skúsenému elektrikárovi, ktorý zohľadní nielen ergonomické aspekty, ale aj správnosť ochrany inštalácie a kvalitu použitých prístrojov.
Trojfázová inštalácia je nevyhnutná pre bezpečné používanie viacerých elektrických spotrebičov súčasne a pre napájanie energeticky náročnejších zariadení. S rastúcimi cenami energií a trendom "prozumentstva" (výroby vlastnej elektriny), investícia do fotovoltických panelov a trojfázovej inštalácie sa stáva dlhodobo výhodnou. Z tohto dôvodu sa pri novostavbách už prakticky neuvažuje o jednofázovej inštalácii.
