Problémy so zatekaním do interiéru a vlhkostnými poruchami na strope bytového domu, ktoré sa objavili v krátkom čase, poukazujú na zásadné nedostatky v návrhu a realizácii skladby strešného plášťa. Nad polovicou bytovej jednotky sa nachádza plochá jednoplášťová strecha s drevenou trámovou konštrukciou, ktorej hlavnou izolačnou vrstvou je mechanicky kotvená PVC-P fólia neznámeho výrobcu. Napriek tomu, že strecha je odvodnená podokapnými žľabmi a dešťovými zvodmi a okraje lemuje atika, z nej vystupujú nerezový komín, vetracie komínky a hromosvodná sústava. Tieto faktory však nezabránili vzniku problémov.
Príčiny vzniku vlhkostných porúch a degradácie konštrukcie
Zatékaniu do interiéru a tvorbe vlhkostných porúch predchádza nadmerná kondenzácia vodných pár v súvrství strešného plášťa. Tieto pary sa počas roka nevyparia, prekračujú normové limity a výrazne ohrozujú životnosť zabudovaných drevených prvkov. Navyše, skladba strechy nespĺňa požiadavky na súčiniteľ prestupu tepla podľa STN 73 0540-2:2002. V dôsledku uvedených skutočností sú drevovláknité dosky OSB v skladbe strechy úplne degradované, zatiaľ čo nosné drevené trámy vykazujú zvýšenú vlhkosť a výskyt plesní. K ďalším potenciálnym príčinám zatékajúceho do interiéru patria aj zjavné netesnosti v opracovaní povlakovej hydroizolácie pri nerezovom komíne.
Střecha vykazuje aj ďalšie vady, ktoré už síce priamo nesúvisia so zatekaním do podstrešného bytu, ale znižujú celkovú bezpečnosť a funkčnosť strechy. Chýba bezpečný výlez alebo iný prístup na strechu a rovnako tak aj bezpečnostný záchytný systém. Vystupujúce vetracie komínky sú vyrobené z UV nestabilného plastu, ktorý vplyvom slnečného žiarenia vykazuje pokročilú degradáciu.
Riziká nevhodne navrhnutých skladieb striech
Typická skladba s nevhodným umiestnením prvkov z dreva alebo materiálov na báze dreva je bohužiaľ stále volená stavebníkmi. Dôvodom je predovšetkým jej jednoduchá realizácia, ktorá prináša úsporu času aj financií. Často sa stretávame aj s požiadavkou investora využiť priestor medzi stropnými trámami na tepelnú izoláciu, ktorý by inak zostal nevyužitý. Bohužiaľ, táto skladba sa objavuje čoraz častejšie aj v projektovej dokumentácii, a to nielen pri drevostavbách, ale aj pri klasických murovaných objektoch, kde môže tlak investora na zníženie ceny stavby hrať významnú úlohu.
Riziká tejto skladby spočívajú predovšetkým v dvoch hlavných bodoch:
- Nekomfortná realizácia parozábrany: Montáž parozábrany z fólie ľahkého typu nad hlavou, bez pevného podkladu, je náročná a náchylná na nekvalitné opracovanie detailov, prestupov, ale aj presahov v ploche. Pri montáži sadrokartónového podhľadu navyše často dochádza k perforácii parozábrany kotevnými prvkami, čím sa znehodnotí.
- Nevhodné umiestnenie drevených prvkov: Drevené prvky sú často umiestnené v oblastiach skladby, kde dochádza ku kondenzácii - typicky OSB doska pod hydroizolačnou fóliou alebo OSB doska medzi hlavnou tepelnou izoláciou z minerálnych vlákien a spádovou vrstvou z EPS. Kondenzácia na týchto prvkoch potom spôsobuje ich biologické napadnutie a postupnú degradáciu.
Skutočnosť, že sa varianty tejto skladby vyskytujú aj v projektových dokumentáciách, je zarážajúca. Pri optimistickom zadaní hodnôt faktora difúzneho odporu parozábrany, kde projektant nezohľadní perforácie napríklad kotevnými prvkami SDK podhľadu a samotnú kvalitu realizácie, môže dôjsť k mylnému záveru, že skladba výpočtovo vyhovie požiadavkám na maximálne ročné množstvo skondenzovanej vodnej pary v konštrukcii. Reálne chovanie parozábrany v skladbe však môže byť iné. Väčšou chybou je však nevyhodnotenie rizika ohrozenia drevených prvkov v konštrukcii kondenzáciou. Hmotnostná vlhkosť dreva alebo materiálu na báze dreva by nemala presiahnuť hodnotu 18 %. Pri prekročení tejto hranice hrozí riziko biologického napadnutia týchto prvkov, ich následná degradácia až strata mechanických vlastností.
To, že so skladbou nie je niečo v poriadku, zistí najčastejšie až majiteľ, keď sa pri pravidelnej kontrolnej obhliadke strechy prepadne pod zhnitou OSB doskou. V týchto prípadoch nasleduje požiadavka na opravu strechy. Okrem zdegradovaných OSB dosiek môžu byť biologicky napadnuté aj priľahlé nosné drevené trámy, čo prináša riziko statických porúch, obzvlášť pri plochých strechách s priťažovacou vrstvou z kameniva. Vlhkosťou môže byť poškodená aj tepelná izolácia z minerálnych vlákien. Vlhká tepelná izolácia má horšie tepelnoizolačné vlastnosti ako suchá a pri jej nasýtení a prípadnom odkvapkávaní vody hrozia hygienické poruchy na SDK podhľade v podobe vlhkostných máp a plesní. Oprava takejto skladby potom nie je lacnou záležitosťou. Rekonštrukcia totiž neznamená len výmenu zhnitých OSB dosiek za nové; je potrebné zmeniť celú koncepciu skladby, aby sa v budúcnosti poruchy neopakovali.
Riešenia pre bezpečné ploché strechy
V prípade požiadavky investora na zachovanie drevenej nosnej konštrukcie je najbezpečnejším a výpočtovo overeným riešením použitie jednoplášťovej skladby s tepelnou izoláciou nad drevenou nosnou konštrukciou. V tejto skladbe je uplatnený princíp konštrukčnej ochrany drevených prvkov, kedy sú tieto prvky umiestnené v interiéri, teda v oblasti bez rizika kondenzácie a prípadnej následnej biologickej degradácie drevených konštrukcií.
Ako parozábrana je v skladbe navrhnutý samolepiaci asfaltovaný pás, ktorý sa kladie na celoplošné debnenie. Výhodou tohto riešenia je pokládka parozábrany a opracovanie presahov a prestupov zvrchu na pevnom podklade. Samolepiaca úprava pásu umožňuje pokládku bez použitia plameňa. V porovnaní s nepohodlnou realizáciou parozábrany z ľahkých fólií zdola nad hlavou prináša riešenie s asfaltovaným pásom na pevnom podklade nižšie riziko vzniku nedokonalostí a nevhodne opracovaných detailov.
Na takto pripravený podklad sa potom kladú tepelnoizolačné dosky, napr. z EPS, separačná vrstva z geotextílie a hydroizolačná fólia z PVC-P. Umiestnenie tepelnej izolácie nad nosnou konštrukciou okrem konštrukčnej ochrany drevených prvkov prináša súvislú vrstvu tepelnej izolácie, čo znamená elimináciu tepelných mostov a menšiu hrúbku tepelnej izolácie oproti riešeniu s tepelnou izoláciou medzi trámami. Prípadný SDK podhľad sa môže kotviť do drevených trámov a nedochádza k perforácii parozábrany ako pri štandardnom riešeniu s parozábranou z ľahkých fólií, realizovanou zo spodnej strany.
V prípade, že drevené nosné trámy nie sú poškodené a je možné ich zachovať, nemusí dôjsť k zásahu do konštrukcie z interiéru, tzn. k odstráneniu SDK podhľadu s pôvodnou parozábranou. Okrem hydroizolačnej fólie sa odporúča odstrániť aj zhnité OSB dosky a pôvodnú tepelnú izoláciu z minerálnych vlákien. Následný postup spočíva v realizácii nového celoplošného debnenia na pôvodné nosné trámy, parozábrany, tepelnej izolácie, separačnej vrstvy a hydroizolačnej fólie. Potreba odstránenia tepelnej izolácie medzi a pod nosnými trámami nezávisí len od jej vlhkostného stavu. Rozhodnutie o ponechaní pôvodnej tepelnej izolácie by sa malo opierať o tepelnotechnické posúdenie novej skladby. Jej ponechanie pod novou parozábranou by totiž mohlo priniesť ďalšie problémy s kondenzáciou v skladbe.
Ako fungujú parozábrany
Pri rekonštrukcii plochej strechy podľa princípu uvedenej skladby je nutné upozorniť na fakt, že pri vyššie opísanom postupe dôjde k navýšeniu celkovej hrúbky skladby a plochá strecha musí mať dostatočne vysokú atiku, prípadne je potrebné jej navýšenie.
Ako bolo spomenuté, správna oprava týchto nevhodne navrhnutých skladieb nie je spravidla lacná. Preto býva často riešená iba pridaním odvetrávacích komínikov, prípadne výmenou zhnitých OSB dosiek za nové a pokládkou hydroizolačnej PVC-P fólie s odvetrávacími komínikmi. Toto riešenie však neprináša požadovaný efekt. Okrem faktu, že pre takéto „odvetranie“ skladby väčšinou chýbajú nasávacie otvory aj dostatočne vysoká vzduchová medzera, nebude pri plochej streche s minimálnym sklonom dochádzať k potrebnému komínovému efektu, vďaka ktorému by mohlo dochádzať k odvetraniu vznikajúcej vlhkosti.
Na záver by sme chceli upozorniť, že pri nahradení hydroizolačnej PVC-P fólie za FPO/TPO fóliu, napr. z dôvodov očakávanej dlhšej životnosti hydroizolácie, musí dôjsť taktiež k úprave navrhovanej parozábrany. Faktor difúzneho odporu FPO/TPO fólií je totiž približne 10x vyšší ako pri PVC-P fólii, z tohto dôvodu musí mať aj navrhnutá parozábrana vyšší faktor difúzneho odporu ako pri štandardnej skladbe s PVC-P fóliou. Pre tieto prípady je možné použiť napríklad samolepiaci asfaltovaný pás s vložkou z hliníkovej fólie.

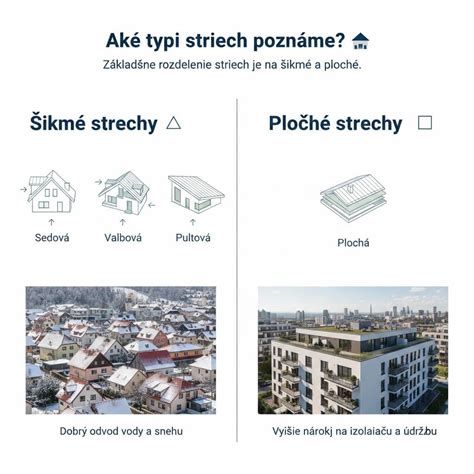

Typy plochých striech a ich konštrukčné riešenia
Ploché strechy môžeme rozdeliť na niekoľko základných typov, pričom každý z nich má svoje špecifické konštrukčné požiadavky a riešenia.

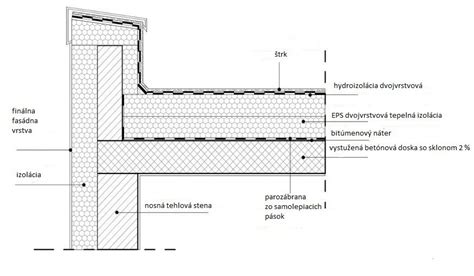

1. Jednoplášťová strecha bez vetranej vzduchovej medzery:Tento typ strechy je charakteristický tým, že vo svojej skladbe neobsahuje vetranú vzduchovú medzeru. Musí byť preto konštrukčne a materiálovo navrhnutá tak, aby bola funkčná nielen z hľadiska hydroizolačného, ale najmä z hľadiska tepelno-technického. To znamená, že nesmie dochádzať k jej zavlhnutiu vplyvom kondenzácie, čím by sa znižovala účinnosť tepelnej izolácie alebo sa prejavovali defekty ako plesne a tepelné mosty zo strany interiéru. Jednoplášťová plochá strecha teda musí obsahovať veľmi účinnú parozábranu, ktorá zabráni prenikaniu vodných pár do tepelnej izolácie. Hrúbka tepelnej izolácie by mala byť určená výpočtom, ale ako minimum sa počíta aspoň 160 mm tepelnej izolácie z penového polystyrénu (typu EPS 100S stabil) alebo tepelnej izolácie z minerálnej vlny (napríklad Isover S alebo Monrock MAX E) - opäť tepelná izolácia určená pre jednoplášťové strechy.
Veľmi vhodným typom parozábrany pre tento typ strechy je asfaltový SBS modifikovaný pás s hliníkovou vložkou (SBS modifikácia je vylepšenie vlastností asfaltovej hmoty látkou Styrén-Butadien-Styrén). Celkový princíp tohto typu konštrukcie je možné zhrnúť takto: ak prepustí parozábrana do skladby menej vodných pár, než je schopné sa zo skladby dostať cez hydroizoláciu von, bude strecha v bežných podmienkach funkčná.
2. Dvojplášťová strecha s vetranou vzduchovou medzerou:Tento typ strechy obsahuje niekde vo svojej skladbe (tradične pod horným plášťom) vetranú vzduchovú medzeru. Táto medzera má primárny účel odvádzať zo skladby vlhkosť (strahuje ju s sebou prúdiaci vzduch), a preto u týchto skladieb nemusí byť kladený taký dôraz na použitie špičkových parozábran; môžu byť použité parozábrany s nižšou účinnosťou. Aby mohla táto konštrukcia fungovať, musí mať strecha nasávacie a odvádzacie otvory pre prúdiaci vzduch. Častou chybou je, že otvory navrhnuté podľa požiadaviek normy sú kryté mriežkami obmedzujúcimi nasávanie vzduchu z 50 % i viac. Výška vetranej medzery je tiež veľmi dôležitá. Čím nižší sklon, tým vyššia medzera je potrebná, aby vzduch prúdil. Nie je bez zaujímavosti, že vetraná medzera zníži účinnosť tepelnej izolácie (dochádza k akémusi „vyťahovaniu tepla“ z izolácie). Ako tepelné izolácie sa pre dvojplášťové strechy používa minerálna vlna, ktorá je schopná dobre odovzdávať vlhkosť do medzery.

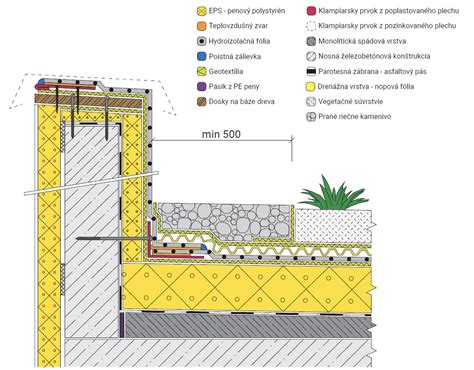

3. Zelené strechy:Zelené strechy môžeme deliť na strechy so zeleňou intenzívnou (kvety, kríky, tráva…), ktoré potrebujú pravidelnú starostlivosť a závlahu (a v drvivej väčšine prípadov potrebujú násyp zeminy minimálne 200 mm a viac), a strechy so zeleňou extenzívnou, ktorá nepotrebuje takú starostlivosť ani výšku zeminy (skalnice a iné sukulentné rastliny, ďalšie rastliny nevyžadujúce pravidelnú závlahu). Pre tieto strechy je poväčšine typická prítomnosť hydroakumulačnej vrstvy (väčšinou v kombinácii s vrstvou drenážnou), ktorá má za úlohu zadržať aspoň minimálne množstvo vody na obdobie sucha. Zelená strecha je vo väčšine prípadov riešená ako jednoplášťová strecha (tzn. bez vetranej vzduchovej medzery) s hydroizoláciou odolnou prerastaniu koreňov a ďalšími pridanými špeciálnymi vrstvami.
4. Obrátená plochá strecha:Táto konštrukcia má klasické poradie vrstiev prehodené. Na nosnej konštrukcii je umiestnená hydroizolácia, na nej je drenážna vrstva, tepelná izolácia a stabilizačná vrstva (väčšinou oddelená od tepelnej izolácie separačnou a drenážnou vrstvou). Znamená to teda, že voda naozaj preteká okolo tepelnej izolácie a steká k hydroizolácii. Ako to, že takáto strecha funguje? Ako tepelné izolácie sa totiž používa zásadne extrudovaný polystyrén (XPS), ktorý je nasiakavý len minimálne a voda preto nijako dramaticky neznižuje jeho izolačné schopnosti. Nepríjemnou vlastnosťou tejto skladby je, že ak je pretekajúca voda veľmi chladná (hlavne v období topenia snehu), dochádza k prechladeniu nosnej konštrukcie s možnosťou tvorby defektov ako kondenzácie a pod. Preto aj STN pri použití obrátenej strechy predpisuje dostatočnú hmotnosť nosnej konštrukcie tak, aby bolo riziko tvorby nepríjemných problémov minimalizované. Hmotnosť konštrukcie by nemala byť nižšia ako 240 kg/m².
Drevostavby a ploché strechy: Skúsenosti z krajín D-A-CH
Drevostavby získavajú rok od roku čoraz väčšiu dôležitosť a popularitu aj na Slovensku. Aj u nás boli už realizované prvé projekty plochých striech v drevostavbách na objektoch s väčšou plochou. V susedných krajinách, ako je Nemecko, Rakúsko a Švajčiarsko (D-A-CH), existuje dlhoročná tradícia a rozsiahle skúsenosti s výstavbou drevostavieb, vrátane plošných striech. V Rakúsku tvoril podiel drevostavieb v občianskej bytovej výstavbe v roku 2018 23 % a v bytových domoch 11 %, pričom tieto čísla v posledných rokoch ďalej rástli. V Nemecku tvoria drevostavby 20,4 % zo všetkých povolených stavieb. Tento trend jednoznačne potvrdzuje, že drevo je v týchto vyspelých krajinách plnohodnotným stavebným materiálom.
S ubúdajúcou pracovnou silou narastá význam automatizácie a tvorba detailov vo výrobnom procese. Tým sa dosahuje aj minimalizovanie množstva chýb pri montáži systémom „per partes“. Vzhľadom na tieto požiadavky bola v 90. rokoch 20. storočia vynájdená technológia CLT (cross laminated timber), čiže krížom lepeného dreva. CLT materiál upravovaný na moderných CNC obrábacích strojoch a výrobných linkách ponúka veľkú škálu výrobkov a aplikácií pri rôznych detailoch.
Nedeliteľnou súčasťou dnešných štandardných moderných drevostavieb, ale aj tých modulových, je architektonicky populárna plochá strecha. Pri súčasných moderných drevostavbách je najviac používaný typ jednoplášťovej strechy.
Rýchlosť výstavby moderných masívnych a modulárnych drevostavieb bez prítomnosti efektívnej ochrany drevenej konštrukcie počas fázy výstavby zvyšuje riziko vniknutia vlhkosti atmosférickými vplyvmi. Okrem počasia hrá rolu aj nedodržiavanie technologickej disciplíny na stavbe. Pomyselným poistným faktorom môže byť voľba difúzne otvorenej konštrukcie plochej strechy so separátnou prevetrávanou medzerou v spojení s prefabrikovanými prvkami. Tento druh konštrukcie vďaka svojej skladbe predstavuje väčšiu bezpečnosť pri výskyte kondenzátu, ale aj vniknutej vlhkosti v dôsledku netesnosti obálky budovy. Vďaka svojej difúznej otvorenosti dochádza k lepšiemu a rýchlejšiemu vysychaniu v letných periódach.
Pre bezpečné fungovanie konštrukcie plochej strechy s prevetrávanou separátnou medzerou je dôležitá úplne funkčná prevetrávaná medzera. Norma definuje minimálnu bezpečnú výšku, ale nehovorí sa o jej tvare a podobe nasávacieho a výpustného otvoru. Ďalej ale definuje minimálnu plochu privetrávacích otvorov. Tu by mal byť ale zohľadnený faktor redukcie a tvar prevetrávanej mriežky. Nemecká norma pripúšťa maximálnu dĺžku prevetrávanej medzery 15 metrov a vstupný a výpustný otvor musia byť umiestnené viditeľne oproti sebe. Naviac, aby bola zaručená funkčná termika, musí byť minimálny sklon plochej strechy ≥ 3°. Pri návrhu takejto konštrukcie plochej strechy by mal byť zohľadnený prevládajúci smer vetru, tj. na náveternej strane by mali byť umiestnené nasávacie otvory.
Najznámejšie prevedenie konštrukcie plochej strechy s nosnou konštrukciou z dreva s prevetrávanou medzerou je varianta s rámovou nosnou konštrukciou. Kedy na interiérové strane je umiestnená parobrzda (parozábrana) s hodnotou Sd ≥ 2 m, potom nosná trámová konštrukcia vyplnená difúzne otvorenou tepelnou izoláciou. Nad nosnou konštrukciou je umiestnené drevené doskové debnenie, zakryté difúzne otvorenou poistnou strešnou hydroizoláciou určenou pre vodotesné podstrešie. Prevedenie prevetrávanej medzery, tj. jej dimenzia, navrhnuté v zmysle noriem (max. dĺžka 15 m, min. výška 50 mm), alebo podľa pravidiel.
V našom blízkom zahraničí je táto konštrukcia takisto často využívaná a ako príklad môže slúžiť ocenená budova komunitného centra v mestečku St. Gerold v Rakúsku, ktorá je umiestnená v alpskom terénu a slúži bezpečne aj v extrémnych podmienkach.
Pre ďalšie hodnotenie tejto konštrukcie podľa numerickej simulácie bola vybraná resp. navrhnutá konštrukcia napr. z dreveného debnenia. Vyššie popísaná skladba bola už v minulosti uvedená aj v publikácii TU vo Štýrskom Hradci, zaoberajúcej sa konštrukciami masívnych drevostavieb, ako budúci systém pre efektívnu bytovú a rezidenčnú výstavbu. Aj keď normy hodnotia túto skladbu ako difúzne otvorenú a spadá do tzv. bezpečných konštrukcií, bola táto konštrukcia zhodnotená podľa programu pre časové obdobie 6 rokov.
Konštrukcie plochej strechy sa vďaka nepodareným developerským projektom vyskytujú bohužiaľ v tej najrizikovejšej skladbe, tj. s rámovou konštrukciou bez spádovej tepelnej izolácie nad rámovou konštrukciou. Tento negatívny vývoj spôsobuje negatívnu odozvu u laickej aj odbornej verejnosti, pretože tieto konštrukcie a ich poruchy poškodili meno celej skupine plochých striech z dreva a v drevostavbách. Preto je nutné poukázať na príklady dobrej praxe na západ od našich hraníc, kde sa tieto konštrukcie vyskytujú bežne a bez akýchkoľvek problémov.
Dôležité aspekty návrhu a realizácie
Pri návrhu a realizácii plochej strechy je dôležité dbať na niekoľko kľúčových aspektov:
- Správny návrh skladby: Je nevyhnutné zohľadniť všetky vrstvy strešného plášťa, ich materiálové vlastnosti a vzájomné pôsobenie. Dôležité je správne dimenzovanie tepelnej izolácie a zabezpečenie účinnej parozábrany.
- Kvalitné materiály: Použitie certifikovaných a kvalitných materiálov je základom pre dlhodobú funkčnosť strechy.
- Precízna realizácia: Dodržiavanie technologických postupov a precízne opracovanie detailov, ako sú prestupy a napojenia, sú kľúčové pre zabránenie zatekaniu a kondenzácii.
- Odvádzanie vody: Samozrejmosťou je čo najrýchlejšie odvedenie vody zo strešnej krytiny. Všetky materiály by mali byť kvalitné, správne použité a súčasne dostatočne izolujúce, aby poskytli maximálnu ochranu interiéru budovy.
- Vetranie: Pri určitých typoch striech je nevyhnutné zabezpečiť dostatočné vetranie, aby sa odvádzala prípadná vlhkosť zo skladby.
Vzhľadom na narastajúce počty projektov z CLT, kde je kladená požiadavka na rýchlosť a vysoký stupeň prefabrikácie, je dôležité chrániť CLT panely nielen počas ich životnosti, ale už aj počas fázy výstavby. Ako vhodný prvok pre efektívnu ochranu CLT panelov počas fázy výstavby bol vyvinutý produkt, ktorý slúži ako celoplošne lepiaca parobrzda s hodnotou Sd = 3,5 m.
Pre strechy s nízkym sklonom a aj ploché strechy je odpoveďou na požiadavky rýchlej a efektívnej ochrany výroba „prefabrikovanej“ poistnej strešnej hydroizolácie na mieru a podľa požiadaviek projektu. Pre šikmé strechy s požiadavkou dažďu odolného podstrešia a vodotesného podstrešia a plochej strechy so separátnou prevetrávanou medzerou, špeciálne v alpských podmienkach, bol otestovaný a odporúčaný trojvrstvový produkt tvorený vysoko pevnou špeciálnou polyesterovou textíliou s obojstrannou polyuretánovou difúzne otvorenou vrstvou. Prefabrikácia podľa projektov zákazníka zaručuje vysokú kvalitu spoja podľa požiadaviek noriem a pre zákazníka tak šetrí čas a znižuje riziko zatečenia do konštrukcie počas fázy vytvárania spojov.
Farba hydroizolačnej fólie nie je len otázkou dizajnu. Biela fólia na plochej streche dokáže efektívnejšie odraziť slnečné žiarenie. Ploché strechy sú obľúbené pre svoju modernú minimalistickú estetiku, no hlavné výhody sú praktické.
Geotextília má dve hlavné funkcie. Tou prvou je zabezpečenie materiálovej kompatibility - oddeľuje napríklad PVC hydroizolačnú fóliu od polystyrénovej izolácie, aby nedošlo k chemickej reakcii. Rozdiel je najmä v životnosti, zložení a pravidlách inštalácie. PVC fólie majú životnosť 20 až 35 rokov a musia byť vždy oddelené geotextíliou od polystyrénu. Na tieto kritické miesta sa používajú systémové klampiarske prvky z poplastovaného plechu. Finálny povrch plochej strechy závisí od jej využitia.
