Staviate k domu prístavbu, garáž, dielňu, kôlňu či záhradný domček? Bez ohľadu na účel nového objektu, takmer vždy sa vám zíde aspoň jedna zásuvka a osvetlenie. Tieto prvky však vyžadujú zodpovedný prístup k elektroinštalácii, ktorá je špecifickým technickým zariadením. Realizácia bezpečnej a spoľahlivej inštalácie týchto zariadení si vyžaduje starostlivé plánovanie a koordináciu s príslušnými dodávateľmi. V mnohých prípadoch je elektrická prípojka a plynomer napevno pripojený k betónovému plotu alebo inej pevnej konštrukcii. Avšak, predtým než začnete s inštaláciou, je nevyhnutné to konzultovať s miestnymi dodávateľmi elektriny a plynu.
Kto môže realizovať elektroinštaláciu?
Elektroinštalácia je vyhradené technické zariadenie. To znamená, že do nej môžu zasahovať iba kvalifikovaní elektrotechnici s príslušným osvedčením podľa platných predpisov. Nielen papiere sú však dôležité. Skutočný odborník posúdi, či nebudete na objekte potrebovať dodatočné uzemnenie, bleskozvod, prepäťové ochrany či ďalšie bezpečnostné prvky. Ak to bude potrebné, spracuje aj projektovú dokumentáciu a dokumentáciu k rozvádzaču. V prípade, že potrebujete plnohodnotnú elektrickú prípojku na záhradu mimo rodinného domu, budete musieť postupovať rovnako ako pri pripojení rodinného domu či pozemku.
Plánovanie spotrebičov a potrieb
Skôr, než zavoláte elektrikára, ujasnite si, aké spotrebiče alebo zariadenia budete v novom objekte používať. Do garáže vám môže stačiť jedna 230 V zásuvka, napríklad na vysávanie auta. Aspoň jednu zásuvku sa oplatí mať aj v kôlni či v záhradnom domčeku. Myslite aj na prívod alebo zásuvku pre čerpadlo či zavlažovací systém. V domácej dielni budete potrebovať viacero zásuviek na ručné náradie a stroje. Vhod vám príde aj trojfázová 400 V zásuvka. Tú potrebujú pre svoj chod niektoré výkonnejšie zariadenia s elektromotormi. Nezabúdajte ani na prípadné vykurovanie elektrinou. Potrebujete zásuvku do garáže, dielne či záhradného domčeka? Riešením sú špecializované rozvodnice, ktoré sú osadené zásuvkami, ističmi aj prúdovým chráničom.
analógové spínacie hodiny
Uzemnenie a bleskozvod: Kľúčové bezpečnostné prvky
Ak bude na novej budove bleskozvod alebo bude potrebné uzemnenie, musí elektrikár uložiť zemnič do základov ešte pred betónovaním. Áno, dá sa to riešiť aj mimo základov, ale včasné riešenie je často efektívnejšie a bezpečnejšie. Samozrejme, prívodný kábel musíte istiť ističom s adekvátnym menovitým prúdom.
Výkopové práce a ochrana káblov
Ak ste na prívod mysleli už pri stavbe domu a máte ho nachystaný - gratulujeme. Teraz je ten čas, pretože výkopové práce zvládnete aj sami. Pri kopaní si dajte pozor na existujúce káble a potrubia. Trasu veďte tak, aby vám kábel v budúcnosti neprekážal napr. pri výkope na bazén či pivnicu. A nezabudnite na výstražnú fóliu, ktorú uložíte 40 cm nad kábel. To preto, aby ste pri budúcom kopaní kábel nepresekli.
V jednom výkope môžu byť spoločne umiestnené elektrický kábel a vodovodná rúra, ak sú od seba vzdialené minimálne 40 cm. V takom prípade sa po jednej strane výkopu vedie chránička s elektrickým káblom a po druhej strane vodovodná rúra. Následne sa obsypú jemným pieskom a na vrch sa umiestnia výstražné fólie pre vodu aj elektrinu. Zvyšok sa zasype vykopanou zeminou.
Príprava na pripojenie a oficiálna žiadosť
Pred samotným pripojením k elektrickej sieti je nevyhnutné vykonať predprojektovú prípravu. V rámci nej je nutné prejednať pripojovacie podmienky pre silové zariadenia s dodávateľom elektrickej energie. Akonáhle máte pozemok upravený a k dispozícii hotový projekt domu, podajte oficiálnu žiadosť na príslušnú distribučnú spoločnosť. Po obdržaní kladného stanoviska, ktoré špecifikuje lokalitu pripojenia odberného elektrického zariadenia, môžete pokračovať.
Je dôležité si uvedomiť, že v rámci nových pravidiel distribučnej spoločnosti nemusí byť možné umiestniť elektromerový rozvádzač pred pozemok, ak jeho vzdialenosť od posledného stĺpa distribučnej siete presiahne stanovenú normu (napr. 60 metrov). V takom prípade je nutné rešpektovať tieto pokyny a prispôsobiť umiestnenie rozvádzača.
V mnohých prípadoch, keď sa obce rozrastajú, je nevyhnutné pred stavebnými parcelami osadiť stĺp, na ktorý sa privedie kábel elektrického vedenia. Ak je takýto stĺp už pred pozemkom, elektrikár môže začať s osadením rozvádzacej skrinky v schválenej lokalite pripojenia a potiahnutím elektrického kábla vzduchom k tomuto stĺpu. Zo stĺpa potom kábel putuje smerom k zemi, skrytý v chráničke, a uloží sa do pripraveného výkopu.
Revízna správa a finálne pripojenie
Po montážnych prácach musí elektrikár dodať revíznu správu elektrickej prípojky. Tú následne musíte nahrať cez portál distribučnej spoločnosti k vašej žiadosti o pripojenie. Od tohto momentu má distribučná spoločnosť určitý počet pracovných dní na pripojenie odberného miesta. V prípade, že sa nič nedeje, je vhodné sa informovať telefonicky. Nakoniec, pracovníci distribučnej spoločnosti prídu namontovať elektromer a finálne vás pripoja k sieti.
Na konci výkopu, ktorý vyúsťuje v blízkosti budúcich základov, si nechajte namontovať zásuvky (vrátane tej na 380V) a dôkladne ich zabezpečte, aby dážď či iné poveternostné vplyvy nemohli ohroziť človeka pri ich používaní. Mali by byť zdvihnuté od zeme na podstavec, zabalené a utiahnuté vo fólii a ešte prekryté napríklad vedrom.
Dôležité rady pre stavebníkov
Pri pripájaní do elektrickej siete, radím stavebníkom, aby s elektrikárom skontrolovali dĺžku kábla, ktorú potrebujú. Samotný stĺp, previs, či trasa zemou môže pridať niekoľko metrov a vo finále vám k domu môže pár metrov kábla chýbať. Radšej si pripočítajte dostatočnú rezervu, pretože umiestňovať spojku niekde v zemi nie je dobrým riešením.
Zároveň odporúčam si vždy s distribútorom elektrickej siete vopred (hlavne pred kúpou pozemku) preveriť, či nebude problém s pripojením odberného miesta. Existujú totiž situácie, že kvôli preťaženiu siete v danej lokalite sa pripojiť nebude dať.
Štandardy a predpisy pre elektrické prípojky
Norma STN 33 3320 definuje navrhovanie, zriaďovanie a rekonštrukcie elektrických prípojok. Stanovuje podmienky na pripojenie elektrických prípojok na rozvodné zariadenia dodávateľa elektriny. Elektrická prípojka začína odbočením od zariadenia verejného rozvodu elektrickej energie smerom k odberateľovi. Elektrickú prípojku zriaďujú na svoje náklady rozvodné závody. Elektrický prívod od istiacej prípojkovej skrine na podpernom bode, po pripojenie do budovy si musí odberateľ zhotoviť na svoje náklady.
Pre každý objekt sa má zriadiť len jedna elektrická prípojka. Pre bezpečné vykonávanie obsluhy a prác musí byť pred prípojkovou skriňou voľný priestor minimálnej šírky 0,8 m. V mieste rozdelenia na sústavu TN-S musí byť zhotovený na prípojnici PE (svorke PE) uzemňovací prívod na uzemňovač s hodnotou uzemnenia maximálne do 15 Ω, nemusí sa však klásť do zeme viac ako 20 m zemniaceho pásu. V bode rozdelenia musia byť na pripojenie ochranných a neutrálnych vodičov samostatné svorky alebo prípojnice. V každej budove musí byť zhotovené hlavné pospájanie, na ktoré sa musí pripojiť hlavný ochranný vodič, hlavný uzemňovací vodič, hlavná uzemňovacia svorka a cudzie vodivé časti.
Minimálne prierezy vodičov elektrickej vzdušnej prípojky sú AlFe 16 mm² pri holých vodičoch a 16 mm² pri závesných kábloch. Použitie holých vodičov je dovolené len v odôvodnených prípadoch a so súhlasom dodávateľa elektrickej energie. Časť prípojky od posledného podperného bodu do prípojkovej skrine má byť čo najkratšia, prednostne vyhotovená káblom. Kábel ani izolované vodiče nesmú byť prerušované ani nastavované.
Pri zriaďovaní novej prípojky musí byť použitá pre kladenie časti prípojky umiestnenej na budove vonkajšia časť obvodového muriva budovy. Pri rekonštrukcii prípojky je možné ponechať pôvodnú časť prípojky ako prívod len vtedy, ak neprechádza vnútornými priestormi budovy a ak sú urobené dostatočné opatrenia k zamedzeniu neoprávneného odberu elektriny.
Prípojková skriňa aj v tomto prípade je súčasťou prípojky a umiestňuje sa spravidla na hranici odberateľovej nehnuteľnosti tak, aby jej dvere a odnímateľné kryty káblového priestoru boli na verejne prístupnom mieste. V odôvodnených prípadoch, s písomným súhlasom dodávateľa elektrickej energie, je možné prípojkovú skriňu umiestniť v blízkosti odberateľovej nehnuteľnosti, ba dokonca aj na vonkajší obvodový múr. Prípojková skriňa pri novobudovanej stavbe musí byť vždy umiestnená na verejne prístupnom mieste. Spodný okraj skrine má byť 0,6 m nad definitívne upraveným terénom.

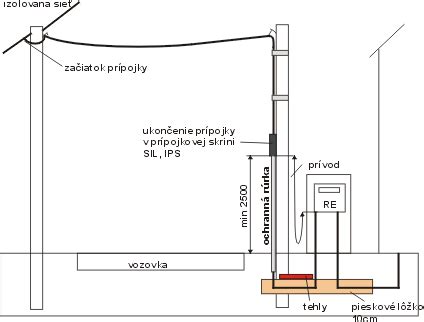

Ak sa na pripojenie objektu použije elektromerový rozvádzač s prípojkovou skriňou, je potrebné dodržať ustanovenie normy, aby najmenšia výška stredu okienka elektromera bola 0,7 m nad definitívne upraveným terénom. Pri odbočení káblovej prípojky zo vzdušného vedenia, umiestňuje sa prípojková skriňa na verejne prístupné miesto, môže byť umiestnená na podpernom bode vzdušného vedenia vo výške 2,5 až 3 m. Kábel na podpernom bode musí byť do výšky minimálne 2,5 m chránený ochrannou rúrkou proti mechanickému poškodeniu.
Rozvádzače za elektromerom

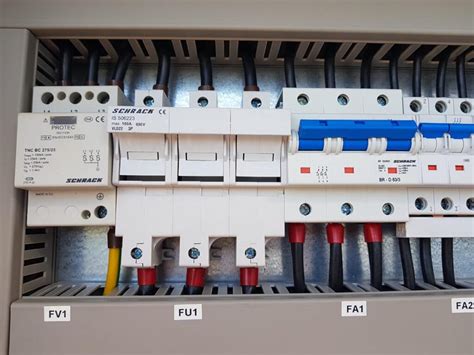

Do rozvádzačov (rozvodníc) za elektromerom sa sústreďujú všetky istiace prístroje (poistky, ističe, chrániče), stýkače, relé, zvončekové transformátory a pod. Tieto komponenty zabezpečujú správnu funkciu a bezpečnosť celej elektroinštalácie v objekte.
Elektromerový rozvádzač a jeho uzemnenie
Elektromerový rozvádzač musí byť vyhotovený v oplotení alebo na hranici pozemku tak, aby bol kedykoľvek prístupný. Musí byť uzemnený a jeho zemný odpor nesmie presahovať 5 Ohm. Uzemnenie sa vykonáva pomocou pásoviny, ktorá sa kladie na dno výkopu v dostatočnej vzdialenosti od silového vodiča, najčastejšie po celej dĺžke a v niektorých prípadoch sa aj spája s Hlavnou Uzemňovacou svorkou v dome. Po zhotovení technickej časti je potrebné vykonať Odbornú Prehliadku a Odbornú Skúšku (Revíziu).
Pripojka k plotu z iných materiálov
Okrem betónových plotov sa stretávame aj s inými typmi oplotenia. Predpokladom spoľahlivého oplotenia sú dobre ukotvené stĺpiky, ktoré sa používajú v rôznych typoch v závislosti od druhu plota. Cenovo je ich použitie porovnateľné s klasickým betónovaním. Samotné použitie je jednoduché a rýchle. Stačí si presne vymerať miesta, kde majú byť stĺpiky umiestnené.
Pre kotvenie plotových stĺpikov existujú špeciálne zemné skrutky, určené priamo na tento účel. Môžete si vybrať buď oceľové s povrchovou úpravou zabezpečujúcou vysokú životnosť, alebo plastové s veľmi priaznivou cenou. Zemné skrutky našli široké spektrum použitia ako v domácnosti, tak aj v priemysle. Nemusíte preto vybavovať žiadne povolenia a dokumentáciu. Sú ideálne na kotvenie dočasných stavieb, kde je potrebná rýchla realizácia a nízke náklady bez potreby veľkého množstva personálu.
V prípade bariérového oplotenia by sa nemalo stať, že budú dve voľné platne alebo chýbajúce dielce v plote. Ak si nie ste istí, kontaktujte odborníkov. Radi vám poradia, ako to urobiť správne, aby bol plot naozaj bezpečný, alebo vám elektrickú prípojku a plynomer sami osadia. Pri akomkoľvek z týchto spôsobov je dôležité dodržiavať miestne predpisy a bezpečnostné štandardy, aby sa zabezpečila správna inštalácia a prevádzka elektrického a plynového zariadenia.
Solárne inštalácie a strešné konštrukcie
V súvislosti s modernými technológiami a úspornými riešeniami sa často stretávame aj so solárnymi inštaláciami. Strešná konštrukcia pre šikmú strechu je navrhnutá pre solárne inštalácie na rôzne druhy šikmých striech, vrátane striech s plechovými krytinami, škridlami alebo inými typmi krytín. Zvyčajne obsahuje hliníkové nosníky, montážne profily, solárne držiaky a skrutky pre spojenie jednotlivých častí konštrukcie. Takáto konštrukcia môže byť namontovaná samostatne alebo v kombinácii s ďalšími solárnymi komponentami.
Dôležitosť revízie a poistenia
Revízny technik vykoná prvú obhliadku a skúšku novej elektroinštalácie. Skontroluje, či je všetko správne zapojené, premeria parametre elektroinštalácie a skontroluje funkčnosť uzemnenia, prúdových chráničov a ďalších ochranných prvkov. Bez platnej revíznej správy nemusí poisťovňa preplatiť škodu spôsobenú poruchou elektroinštalácie. Preto je revízia nevyhnutným krokom k zabezpečeniu bezpečnosti a krytia v prípade nepredvídaných udalostí.
