Montovaný drevený dom v záplavovej oblasti: Prípadová štúdia a konštrukčné riešenia

Leto 2002 prinieslo na Slovensko extrémne počasie, ktoré nezabudlo zasiahnuť ani oblasť rieky Berounky. Nečakané prívalové vlny, ktoré sa pripomenuli storočnou vodou, ukázali zraniteľnosť aj na prvý pohľad bezpečných lokalít. Príbeh mladej rodiny, ktorá si vybrala rovinatý pozemok pri rieke s cieľom postaviť si montovaný drevený dom, slúži ako pútavá ilustrácia výziev, ktorým musia čeliť stavitelia v potenciálne rizikových zónach. Ich rozhodnutie pre drevostavbu s dôrazom na variabilnú dispozíciu a rýchle preschnutie v prípade navlhnutia bolo len začiatkom cesty, ktorá ich zaviedla k nekonvenčným konštrukčným riešeniam pri základoch.

Koncept domu Kadet a architektonické riešenia

V srdci domu, ktorý si rodina zvolila, sa nachádza centrálne umiestnené schodisko, ktoré je zároveň dizajnovým prvkom. Architekt Josef Smola, tvorca patentovaného konceptu s typickou štvoricou nosných stĺpov v strede pôdorysu, navrhol nad schodiskom bazilikálne osvetlenie. Tento prvok prepúšťa denné svetlo do interiéru a vytvára príjemnú atmosféru. Dom Kadet, hoci nebol pôvodne navrhnutý podľa prísnych regulí nízkoenergetických stavieb, si aj v dnešnej dobe dokáže obhájiť svoje postavenie ako energeticky úsporná stavba vďaka dôslednému premysleniu konštrukcie.

Inšpiráciou pre dispozíciu interiéru bola požiadavka majiteľky na maximálnu funkčnosť a minimalizáciu chodieb. Tento prístup viedol k oddeleniu dennej a nočnej časti domu, pričom na poschodí sa okrem spální nachádza aj herňa pre deti. Dom sa staval postupne, v závislosti od finančných možností, čo si vyžiadalo technické a finančné prestávky po dokončení prvého podlažia.

Geo-inžinierske výzvy a povodňové riziko

Absurdné zistenie, že pozemky v Letoch sa nachádzajú v povodňovom pásme a hrádza chráni len pred 50-ročnou vodou, prinieslo vážnu výzvu. Napriek predpokladom pohybu tekutých pieskov a finančnej náročnosti bodového zakladania na pilotách, sa architektonický tím rozhodol pre originálne riešenie. Namiesto tradičných základov bol navrhnutý neizolovaný suterén s tzv. zaplavovacími otvormi. Tento inovatívny prístup mal zabrániť efektu zdvihnutia celej stavby vztlakom vody počas povodní, keďže cieľom bolo, aby voda čo najrýchlejšie prešla do suterénu a vyrovnala tlaky.

Ing. arch. Josef Smola opisuje tento postup ako "antimyšlienku", kde cieľom bolo, aby sa voda čo najskôr dostala do suterénu. "Aj pri povodni voda poslúcha Archimedov zákon," dodáva. Táto stratégia sa ukázala ako kľúčová počas povodne v roku 2002, kedy voda v suteréne stúpla až po stropné panely, pričom obytná časť domu zostala vďaka zodpovednej inžinierskej úvahe a šťastnej náhode uchránená.

Technické riešenia základových konštrukcií

Ing. Václav Jandáček, statik s bohatými skúsenosťami z projektov vodných diel, bol ideálnym partnerom pre prepočet dynamického namáhania a statiky suterénu. Spolupráca s ním, ako s "renesančným človekom, znalcom a obdivovateľom technických pamiatok", bola pre architekta Smolu mimoriadne cenná.

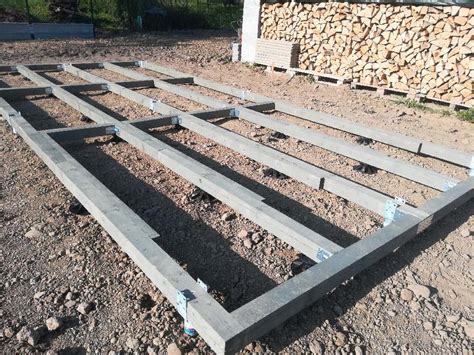

Pre stavby v záplavových oblastiach sa osvedčili základové rošty a železobetónové skelety. Základové pásy je možné nadimenzovať podľa kvality podložia. Výplňové steny prvého podlažia nesmú predstavovať pevnú prekážku pre prívalovú vlnu, aby sa v najhoršom prípade mohli oddeliť od nosnej konštrukcie, pričom nosný systém povodeň prežije. Druhé podlažie by malo byť konštruované z ľahkých materiálov, aby neohrozilo únosnosť základovej pôdy.

V prípade pozemku rodiny, ktorý bol charakterizovaný nesúdržnou pôdou s kolísajúcou hladinou podzemnej vody a prevahou piesku, ílu a piesčitých hlín, bol pôvodný návrh základov náročný. Predpokladal zhutnený násyp a oceľové rošty, ktoré by odolali tlakovej aj vztlakovej sile vody. Finančné náklady na tento projekt presahovali 850 tisíc českých korún.

Napokon sa rodina rozhodla pre variant so zaplavovacími otvormi, ktorý bol nielen lacnejší, ale aj efektívnejší z hľadiska rýchleho odtoku vody. Hanka, jedna z majiteliek, opisuje, ako voda pri povodni siahala len niekoľko centimetrov pod hornú líniu pivničného stropu. "Chýbalo len pätnásť až dvadsať centimetrov a voda by sa liala tak, ako v ostatných domoch na okolí, aj obytnou časťou na prízemí domu," spomína.

Železobetónové prvky a odolnosť voči povodni

Po opadnutí vody sa ukázalo, že železobetónové základové pásy, základová doska a nadmurovka z betónových KB blokov, spevnených oceľovou výstužou a zaliatych betónovou zálievkou, úspešne odolali náporu živlu. Vetraný priestor suterénu, hoci bez tepelnej izolácie a izolácie proti zemnej vlhkosti, umožnil železobetónovým prvkom rýchlo vyschnúť. Statické posúdenie potvrdilo, že dom odolal povodni bez poškodenia konštrukcie.

Základy pre pece a saunové technológie

V kontexte stavby rodinného domu sa text dotýka aj problematiky základov pre pece, najmä v kontexte saunových pecí. Kovové alebo tehlové pece zaťažujú podlahu a vyžadujú pevný podklad, aby nedošlo k deformácii alebo zničeniu podlahy a samotnej pece.

Pre saunové pece sa najčastejšie používajú tieto typy základov:

• Monolitická betónová základňa: Naliata súčasne s hlavným základom alebo ako samostatná konštrukcia.
• Tehlový podklad: Monolitická doska obložená tehlami, s možnosťou demontáže.
• Stĺpcový základ: Používa sa menej často, kde sa ako základ používa rám z oceľového profilu alebo železobetónová doska upevnená na hromadách alebo stĺpoch.

Základ pre pec by nemal byť spojený so základňou samotnej budovy. Jeho hĺbka závisí od výšky zvodnenej vrstvy, typu pôdy a úrovne zamrznutia pôdy, ktoré sa zisťujú geologickým prieskumom. Nesprávne položený základ sa prejavuje prasklinami, čiastočným zničením muriva alebo porušením celistvosti komína, pričom takéto chyby sú často neodstrániteľné bez kompletnej rekonštrukcie.

Postup budovania monolitického základu pre pec (vystužený výstužnými tyčami):

1. Príprava jamy: Rozmery jamy by mali byť o 15-20 cm väčšie ako samotný základ, aby sa umožnilo správne položenie debnenia a bočnej filtračnej vrstvy.
2. Pieskový vankúš: Na dno jamy sa naleje 15 cm vrstva piesku, ktorá sa zhutní a navlhčí.
3. Filter z drveného kameňa: Na piesok sa naleje 20 cm vrstva sutiny zmiešanej s tehlovými úlomkami a kameňmi, zasypaná pieskovou zmesou a navlhčená. Nasleduje 10 cm vrstva jemnejšieho štrku.
4. Strešná lepenka: Výsledný filtračný vankúš sa prekryje dvojitou vrstvou strešnej lepenky.
5. Inštalácia debnenia: Po obvode jamy sa nainštaluje debnenie vystužené oporami.
6. Výstužná sieťka: Na dno sa naleje počiatočná vrstva betónu (4-5 cm) ako podpora pre výstužný rám, do ktorého sa následne vložia vopred spojené výstužné oká.
7. Nalievanie betónu: Betón sa pripravuje v pomere cement:piesok:drvina 1:3:5. Nalieva sa vo vrstvách po 20 cm, pričom každá vrstva sa zhutní na vytlačenie vzduchových bublín. Horná časť sa vyrovná a po prvom stuhnutí sa prekryje plachtou.
8. Zrenie základu: Počas troch týždňov sa základ udržiava vlhký a chránený pred slnkom.

Využitie odpadového tepla a systémy vykurovania

Odpadové teplo z kachlí je možné využiť na ohrev vody na umývanie alebo na vykurovanie priestorov. Možnosti zahŕňajú umiestnenie nádrže priamo na pec, alebo použitie výmenníka tepla a samostatnej nádrže v susednej miestnosti. Kombinácia výmenníka tepla s radiátorom vytvára autonómny vykurovací systém, ktorý môže fungovať na základe konvekcie a gravitácie, alebo s pomocou čerpadla. V prípade malých kúpeľných domov môže byť teplo z kachlí dostatočné na vykurovanie susedných miestností, no v drsnejších klimatických podmienkach môže byť potrebné dodatočné kúrenie.

Základy pre rôzne typy pecí

Text ďalej rozoberá základy pre rôzne typy pecí, vrátane kovových grilovacích pecí a tradičných ruských pecí.

• Kovová grilovacia pec: Vyžaduje jamu hlbokú minimálne 30 cm, vyplnenú pieskom alebo štrkom, zhutnenú a zaliatu cementovou maltou. Po zaschnutí sa položí hydroizolačná vrstva (strešná lepenka) a naleje betónová zmes.
• Ruská pec: Vzhľadom na svoju hmotnosť vyžaduje obzvlášť dôkladný základ, najčastejšie sutinový betónový základ alebo základ na skrutkových pilotoch.
• Železobetónová doska ako základ: Vyžaduje jamu s výstužnou sieťovinou, vyplnenú betónovou zmesou (1 diel cementu, 4 diely štrku). Betón sa nechá stvrdnúť a povrch sa chráni pred slnkom a pravidelne navlhčuje.

Skrutkové spoje ako náhrada kotvenia do kalicha

V kontexte stavebných inovácií sa v texte objavuje aj téma skrutkových spojov pre kotvenie prefabrikovaných stĺpov. Toto riešenie, reprezentované stĺpovými pätkami od spoločnosti Peikko, prináša viaceré výhody:

• Zrýchlenie a zjednodušenie montáže: Umožňuje rýchlejšie osadenie stĺpov a eliminuje potrebu dočasného podopierania.
• Časová a finančná úspora: Redukcia objemu železobetónu, vypustenie kalichovej hlavice a možnosť presného nastavenia polohy skrutiek šetria čas a náklady.
• Redukcia dĺžky stĺpa: Optimalizácia základovej pätky bez nutnosti rozšírenia pre kalich umožňuje kratšie stĺpy, čo znižuje hmotnosť a náklady na dopravu.
• Možnosť opätovného použitia stĺpov: Skrutkové spoje podporujú udržateľnosť v stavebníctve.
• Nepriama finančná úspora: Zmena umiestnenia hornej hrany základovej pätky môže minimalizovať výkopy a násypy.

Skrutkové spoje tak predstavujú efektívnu náhradu tradičného kotvenia do kalicha, prinášajúcu úspory času, práce a financií, a zároveň prispievajú k udržateľnejšiemu stavebníctvu.

Záver

Príbeh dreveného domu v záplavovej oblasti a diskusia o základoch pre pece a inovatívnych spojovacích technológiách ukazujú, ako sa moderné stavebníctvo snaží reagovať na výzvy spojené s lokalitou, technickými požiadavkami a udržateľnosťou. Od nekonvenčných riešení základov v rizikových zónach až po precízne navrhnuté konštrukčné spoje, cieľom je vždy dosiahnuť bezpečnú, funkčnú a ekonomicky efektívnu stavbu.
