Staveniskový rozvádzač s prúdovým chráničom: Všestranná ochrana pre dočasné elektrické inštalácie

Úvod do problematiky staveniskových rozvádzačov

Staveniskové rozvádzače predstavujú špecifickú kategóriu elektrických rozvodných zariadení, ktoré sú navrhnuté s ohľadom na náročné podmienky, v akých sa využívajú. Ich primárnym účelom je zabezpečiť bezpečné a spoľahlivé napájanie dočasných elektrických obvodov počas stavebných, rekonštrukčných alebo búracích prác. Na rozdiel od štandardných rozvádzačov, ktoré sa bežne nachádzajú v budovách, staveniskové varianty disponujú špecifickými vlastnosťami, ktoré ich predurčujú pre mobilné a často aj drsné prostredie.

Jedným z kľúčových rozdielov je ich konštrukcia. Staveniskové rozvádzače sú často vybavené zabudovaným stojanom alebo robustným puzdrom, ktoré im poskytuje stabilitu a zároveň ich chráni pred mechanickým poškodením. Ďalšou dôležitou vlastnosťou je ich zvýšená odolnosť voči vlhkosti a prachu, čo je nevyhnutné s ohľadom na vystavenie poveternostným vplyvom a stavebnému prachu. Niektoré modely navyše disponujú uzamykateľným hlavným vypínačom, ktorý slúži na zabezpečenie proti neoprávnenej manipulácii alebo na dodatočné zabezpečenie počas prevádzky.

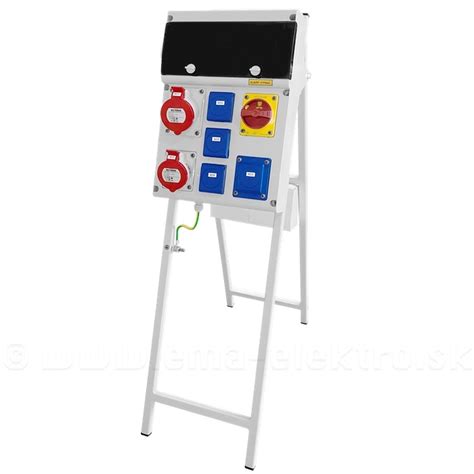

Príkladom takéhoto univerzálneho riešenia je staveniskový rozvádzač SCAME BST4. Tento model je navrhnutý tak, aby pokryl široké spektrum potrieb na stavenisku. Je osadený kvalitnými ističmi a prúdovým chráničom, ktoré poskytujú základnú ochranu elektrických obvodov. Okrem toho je vybavený uzamykateľným 40A hlavným vypínačom, ktorý umožňuje bezpečné odpojenie celého rozvádzača. Pre pripojenie spotrebičov sú k dispozícii rôzne typy zásuviek - 1-fázové zásuvky s parametrami 230V/16A a 3-fázové zásuvky s parametrami 400V/16A a 400V/32A. Tieto vlastnosti robia z modelu SCAME BST4 univerzálne zariadenie, ktoré je vďaka svojim malým rozmerom a vhodnému prevedeniu ideálne na prenos a použitie najmä na menších staveniskách.

Prúdový chránič: Kľúčový prvok bezpečnosti

V kontexte moderných elektroinštalácií, či už na staveniskách alebo v objektoch, kladú vysoké nároky na bezpečnosť a spoľahlivosť. Pri zabezpečovaní ochrany elektrických obvodov pred rôznymi typmi porúch sa najčastejšie používajú dva základné ochranné prvky: ističe a prúdové chrániče. Istenie chráni elektrické obvody pred preťažením a skratom, zatiaľ čo prúdový chránič má za úlohu chrániť osoby pred úrazom elektrickým prúdom a zároveň predchádzať vzniku požiaru spôsobeného elektrickým prúdom.

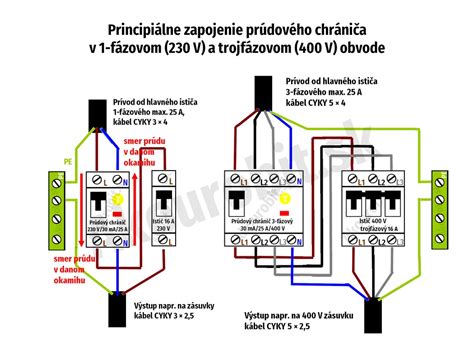

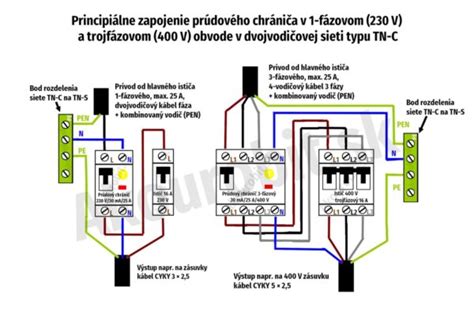

Prúdový chránič (označovaný aj ako RCD - Residual Current Device, alebo FI chránič) je špecializovaný elektrický prístroj, ktorý monitoruje únik prúdu z elektrického obvodu. Jeho princíp spočíva v neustálom porovnávaní prúdu tečúceho vo fázovom (L) vodiči s prúdom, ktorý sa vracia späť v neutrálnom (N) vodiči. Za normálnych okolností by mal byť súčet týchto prúdov nulový, pretože všetok prúd, ktorý vtečie do spotrebiča, by sa mal aj vrátiť.

V prípade, že dôjde k úniku prúdu mimo chránený obvod, napríklad v dôsledku dotyku človeka s elektrickým obvodom s poškodenou izoláciou, alebo pri porušení izolácie vodičov, nastane prúdová asymetria. To znamená, že prúd vo fázovom vodiči bude vyšší ako prúd v neutrálnom vodiči. Prúdový chránič na tento rozdiel reaguje a v prípade, že prekročí nastavenú prahovú hodnotu (tzv. menovitý rozdielový prúd, typicky 30 mA pre ochranu osôb), okamžite preruší elektrický obvod. Týmto rýchlym odpojením sa minimalizuje riziko vážneho úrazu elektrickým prúdom alebo vzniku požiaru.

Je dôležité pochopiť, že prúdový chránič nie je náhradou za istič. Zatiaľ čo prúdový chránič chráni pred únikom prúdu, istič chráni pred nadprúdom (preťažením a skratom). V moderných inštaláciách sa preto tieto dva prvky často používajú v kombinácii, aby sa zabezpečila komplexná ochrana.

Kombinované prúdové chrániče s nadprúdovou ochranou (RCBO)

Existuje však riešenie, ktoré kombinuje funkcie oboch týchto zariadení do jedného kompaktného modulárneho prístroja - prúdový chránič s nadprúdovou ochranou, známy aj pod skratkou RCBO (Residual Current Breaker with Overcurrent protection) alebo ako kombinovaný prúdový chránič s ističom. Toto zariadenie integruje citlivosť prúdového chrániča na únik prúdu s ochranou ističa proti preťaženiu a skratu.

Prúdový chránič s nadprúdovou ochranou teda poskytuje komplexnú ochranu elektroinštalácie v jednom zariadení. Pri výbere takéhoto prístroja si vyberáte rovnaké elektrické vlastnosti, ako pri samostatných ističoch a prúdových chráničoch. RCBO sú preto definované počtom pólov (napr. 1P+N pre jednofázové obvody), nominálnym prúdom (bežne od 6A do 40A), charakteristikou ističa (napr. typ B alebo C, ktorý určuje, pri akej hodnote prúdu dôjde k vypnutiu pri skrate alebo preťažení), skratovou odolnosťou (napr. 6kA alebo 10kA, čo udáva maximálny skratový prúd, ktorý dokáže bezpečne vypnúť), citlivosťou na unikajúci prúd (napr. 30mA pre ochranu osôb) a tiež typom prúdového chrániča (napr. typ A, AC, F, B, ktorý určuje, na aké typy prúdových zmien reaguje).

Výhody použitia RCBO sú zrejmé:

• Úspora miesta v rozvádzači: Tým, že jeden prístroj kombinuje dve funkcie, znižuje sa počet modulov potrebných v rozvádzači, čo umožňuje kompaktnejšie a prehľadnejšie usporiadanie.
• Zlepšená kontinuita ochrany: Pri použití samostatného prúdového chrániča pre viac elektrických obvodov môže dôjsť k výpadku celej vetvy pri poruche v jednom obvode. RCBO, ktoré chráni každý obvod samostatne, minimalizuje tento problém. Ak dôjde k vypnutiu RCBO, znamená to poruchu práve v tom konkrétnom obvode, ktorý je ním chránený.
• Rýchlejšia diagnostika poruchy: V prípade vypnutia RCBO užívateľ hneď vie, že problém sa nachádza v konkrétnom obvode, ktorý je ním chránený (či už ide o únik prúdu, preťaženie alebo skrat). To zjednodušuje a urýchľuje proces hľadania a odstraňovania poruchy.

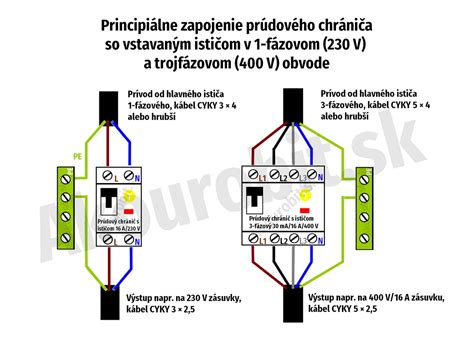

Správna inštalácia a pripojenie RCBO

Správna inštalácia prúdového chrániča s nadprúdovou ochranou je nevyhnutná pre jeho spoľahlivú funkčnosť a celkovú bezpečnosť elektroinštalácie. Je dôležité dodržiavať pokyny výrobcu a platné technické normy.

Postup inštalácie:

1. Bezpečnostná príprava: Pred akoukoľvek manipuláciou s elektroinštaláciou je nevyhnutné vypnúť hlavný istič alebo hlavný vypínač v rozvádzači, aby ste zaistili bezpečnú prácu s vodičmi.
2. Upevnenie na DIN lištu: Kombinovaný prúdový chránič s ističom sa upevňuje na štandardnú DIN lištu podobne ako iné modulárne prístroje.
3. Pripojenie vstupných vodičov:
   • Fázový vodič (L-in) sa pripojí do svorky prístroja určenej pre vstupný fázový vodič.
   • Nulový vodič (N-in) sa pripojí do svorky prístroja určenej pre vstupný nulový vodič.
   • DÔLEŽITÉ UPOZORNENIE: Kombinovaný prúdový chránič s ističom nesmie byť zapojený len na fázu bez nulového vodiča. Oba vstupné vodiče (L a N) sú pre jeho správnu funkciu nevyhnutné.
4. Pripojenie výstupných vodičov:
   • Výstupný fázový vodič (L-out) smeruje k chránenému elektrickému obvodu (napríklad k zásuvkám alebo osvetleniu).
   • Výstupný nulový vodič (N-out) smeruje tiež k chránenému obvodu. POZOR: Nulový vodič na výstupe NEMÔŽE byť spojený s inými nulovými vodičmi v rozvádzači, pokiaľ nie je tak explicitne určené v projekte alebo v pokynoch výrobcu. Každý okruh by mal mať svoj vlastný nulový vodič až k miestu pripojenia.
5. Kontrola spojení: Po pripojení všetkých vodičov je potrebné dôkladne skontrolovať všetky spojenia a utiahnuť svorky, aby sa zabezpečil pevný a bezpečný kontakt.
6. Zapnutie a testovanie: Po overení správnosti zapojenia sa najprv zapne hlavný istič a následne samotný kombinovaný prúdový chránič s nadprúdovou ochranou. Funkčnosť prístroja sa overí stlačením testovacieho tlačidla (označeného „T“ alebo „TEST“). Po stlačení tlačidla by mal prúdový chránič okamžite vypnúť, čím potvrdí svoju správnu funkciu.

Typy prúdových chráničov a ich použitie

Prúdové chrániče sú dostupné v rôznych typoch, ktoré sa líšia svojou citlivosťou na rôzne druhy prúdových zmien. Správny výber typu prúdového chrániča je kľúčový pre optimálnu ochranu v závislosti od charakteru pripojených spotrebičov a typu elektroinštalácie.

• Typ AC: Reaguje len na čisto sinusové striedavé rozdielové prúdy. Bol bežne používaný v minulosti, ale v súčasných inštaláciách s modernou elektronikou sa jeho použitie obmedzuje.
• Typ A: Okrem sinusových striedavých rozdielových prúdov reaguje aj na pulzné jednosmerné rozdielové prúdy. Tieto prúdy môžu vznikať pri prevádzke spotrebičov s elektronickými obvodmi, ako sú spínané zdroje, meniče, moderné práčky alebo televízory. Typ A je dnes najčastejšie používaným typom v bežných bytových a domových inštaláciách, najmä pre zásuvkové a kúpeľňové obvody.
• Typ F: Je špeciálnym variantom typu A, ktorý je vylepšený pre lepšiu citlivosť na vyššie frekvencie a je schopný reagovať aj na vybrané jednosmerné zložky prúdu. Používa sa tam, kde sú spotrebiče s frekvenčnými meničmi stredného výkonu, napríklad tepelné čerpadlá, moderné práčky s invertorovým motorom alebo niektoré klimatizácie.
• Typ B: Tento typ je najuniverzálnejší a reaguje na všetky druhy rozdielových prúdov - sinusové striedavé, pulzné jednosmerné a dokonca aj hladké jednosmerné rozdielové prúdy v širokom frekvenčnom rozsahu. Používa sa v špeciálnych aplikáciách, ako sú nabíjacie stanice elektromobilov, fotovoltické systémy, veľké frekvenčné meniče a iné priemyselné aplikácie, kde môže vznikať riziko vzniku jednosmerného reziduálneho prúdu.
• Typ S (Selektívny): Tieto prúdové chrániče majú oneskorenú odozvu a sú navrhnuté tak, aby pri poruche vypol ako posledný v sérii zapojených chráničov. V praxi sa inštalujú vyššie v štruktúre rozvodov (napr. hlavný prúdový chránič), aby pri poruche vypol prednostne chránič, ktorý je najbližšie k miestu poruchy, a ostatné časti inštalácie zostali pod napätím.

Citlivosť prúdových chráničov (Menovitý rozdielový prúd - IΔn)

Citlivosť prúdového chrániča, vyjadrená ako menovitý rozdielový prúd (IΔn), určuje veľkosť chybového prúdu, pri ktorej musí dôjsť k vypnutiu chrániča.

• 30 mA: Táto hodnota je štandardom pre doplnkovú ochranu osôb pred úrazom elektrickým prúdom. Používa sa najmä v zásuvkových obvodoch, v kúpeľniach a v obvodoch, ktoré môžu používať laickí užívatelia.
• 100 mA a 300 mA: Tieto hodnoty sa používajú pre ochranu obvodov, kde nie je primárnym cieľom ochrana osôb pred priamym dotykom, ale skôr ochrana proti požiaru alebo ochrana pred nepriamym dotykom. 300 mA chrániče sa typicky uplatňujú ako "hlavné" chrániče časti inštalácie alebo celého objektu.
• Vyššia citlivosť: V špecifických prípadoch, napríklad pri citlivých zariadeniach alebo v medicínskych aplikáciách, môžu byť predpísané aj prúdové chrániče s ešte nižšou citlivosťou.

Použitie prúdových chráničov v rôznych prostrediach

Prúdové chrániče sú nevyhnutnou súčasťou každej modernej a bezpečnej elektroinštalácie. Ich použitie je špecifikované v mnohých technických normách, napríklad v STN EN 61008, STN EN 61009 a STN 33 2000-4-41. Podľa platných noriem sú prúdové chrániče predpisované pre:

• Všetky zásuvkové a svetelné obvody: V nových elektroinštaláciách je povinné chrániť všetky zásuvkové a svetelné obvody pomocou prúdových chráničov (typicky 30 mA). Staršie rozvody sa z dôvodov znižovania rizika úrazu elektrickým prúdom dopĺňajú prúdovými chráničmi.
• Špecifické priestory so zvýšeným rizikom: Prúdové chrániče sú predpisované aj pre elektroinštalácie v objektoch, kde je vyššie riziko úrazu alebo požiaru spôsobeného elektrickým prúdom. Sem patria napríklad:
  • Priestory s vysokou vlhkosťou: Bazény, vírivky, sauny, wellness centrá, kúpeľne.
  • Poľnohospodárske budovy.
  • Budovy z horľavého materiálu.
  • Prevádzkové priestory, kde sa pracuje s vodou alebo v blízkosti vody.
  • Oblasť okolo elektrických bazénových ohrievačov.
  • Priemyselné a remeselné priestory, kde sa používa prenosné zariadenie.

Prúdové chrániče v staveniskových rozvádzačoch

Na staveniskách, kde sú elektrické inštalácie vystavené extrémnym podmienkam, je funkcia prúdového chrániča ešte dôležitejšia. Staveniskové rozvádzače, ako napríklad spomínaný SCAME BST4, sú často už z výroby vybavené prúdovými chráničmi, prípadne sú pripravené na ich dodatočnú montáž. Toto zabezpečuje ochranu pracovníkov pred úrazom elektrickým prúdom, ktorý môže byť spôsobený poškodenou izoláciou náradia, vlhkosťou alebo inými nepriaznivými faktormi na stavenisku.

Použitie prúdových chráničov v staveniskových rozvádzačoch je preto nielen odporúčané, ale často aj legislatívne vyžadované. Zabezpečuje sa tak nielen splnenie bezpečnostných noriem, ale predovšetkým ochrana zdravia a životov ľudí pracujúcich v náročných podmienkach.

Dôležitosť pravidelnej údržby a testovania

Pre zabezpečenie spoľahlivej funkcie prúdových chráničov je nevyhnutné vykonávať pravidelné testovanie. Väčšina prúdových chráničov je vybavená testovacím tlačidlom (označené „T“ alebo „TEST“). Po jeho stlačení sa vnútri chrániča vytvorí umelý rozdielový prúd, ktorý by mal spôsobiť okamžité vypnutie prístroja.

Výrobcovia bežne odporúčajú vykonávať tento test v pravidelných intervaloch, napríklad raz mesačne. Pravidelné testovanie umožňuje včas odhaliť prípadné poruchy prúdového chrániča alebo zmeny v elektroinštalácii, ktoré by mohli viesť k jeho nesprávnej funkcii.

Okrem testovania tlačidlom je dôležité dbať aj na celkovú údržbu elektroinštalácie a včas odstraňovať akékoľvek zistené nedostatky, ako sú poškodené izolácie, uvoľnené spoje alebo nadmerná vlhkosť.

Zhrnutie a záverečné odporúčania

Prúdový chránič je kľúčovým bezpečnostným prvkom každej modernej elektroinštalácie. Jeho hlavnou funkciou je ochrana osôb pred úrazom elektrickým prúdom a zároveň zníženie rizika vzniku požiaru spôsobeného elektrickým prúdom. V kombinácii s ističom, či už v samostatných prístrojoch alebo v integrovaných RCBO, poskytuje komplexnú ochranu elektrických obvodov.

Pre zaistenie maximálnej bezpečnosti je dôležité:

• Správny výber typu a citlivosti prúdového chrániča: Vždy zohľadnite požiadavky noriem a špecifiká pripojených spotrebičov. Pre bežné bytové a domové inštalácie sa odporúčajú prúdové chrániče typu A s citlivosťou 30 mA.
• Odborná montáž: Inštaláciu a zapojenie prúdových chráničov, rovnako ako akékoľvek iné práce na elektroinštalácii, musí vykonávať kvalifikovaný elektrikár.
• Pravidelné testovanie: Nezabúdajte na pravidelné mesačné testovanie funkčnosti prúdových chráničov pomocou testovacieho tlačidla.
• Dodržiavanie noriem: Pri návrhu a realizácii elektroinštalácie sa riaďte platnými technickými normami.

Pri výbere staveniskového rozvádzača je vhodné zvoliť model, ktorý už obsahuje integrovaný prúdový chránič alebo umožňuje jeho jednoduchú a bezpečnú inštaláciu. Tým sa zabezpečí potrebná úroveň ochrany aj v náročných podmienkach staveniska. Neodborný zásah do elektroinštalácie môže mať za následok ohrozenie majetku či zdravia osôb. Elektrina je mimoriadne užitočná, ale pri nesprávnom použití môže predstavovať vážne riziko.
