Pri zariaďovaní či rekonštrukcii kuchyne sa okrem výberu samotného sporáka alebo varnej dosky stretávame aj s dôležitým, no často prehliadaným detailom - sporákovou prípojkou, známejšou aj ako sporákový vypínač. Tento prvok elektroinštalácie zohráva kľúčovú úlohu v bezpečnej prevádzke vašich kuchynských spotrebičov. V tomto článku sa podrobne zameriame na sporákové prípojky určené pre zapustenú montáž, preskúmame ich funkcie, technické parametre, možnosti použitia a poradíme, ako vybrať ten správny pre vašu domácnosť.
Čo je sporáková prípojka a prečo je dôležitá?
Sporáková prípojka, čiže sporákový vypínač, je špecializovaný elektrický prvok určený na bezpečné spínanie silných jednofázových alebo trojfázových spotrebičov, akými sú elektrické sporáky, varné dosky, ale aj iné tepelné spotrebiče s vysokým odberom prúdu. Jeho hlavnou funkciou je slúžiť ako hlavný vypínač pre tieto zariadenia, čím umožňuje ich bezpečné odpojenie od elektrickej siete.
Dôležitosť sporákovej prípojky spočíva v niekoľkých aspektoch:
- Bezpečnosť: Sporáky a varné dosky pracujú s vysokými prúdmi a napätiami. Správne dimenzovaný a zapojený sporákový vypínač zaisťuje, že v prípade potreby (napríklad pri údržbe, poruche alebo mimoriadnej udalosti) je možné spotrebič bezpečne odpojiť od napájania.
- Ochrana: Vypínač chráni nielen používateľa, ale aj samotný spotrebič a elektrickú inštaláciu pred preťažením.
- Dodržanie noriem: V mnohých prípadoch je použitie sporákovej prípojky vyžadované normami alebo odporúčané výrobcom spotrebiča. Ignorovanie týchto požiadaviek môže viesť k strate záruky alebo k potenciálnym bezpečnostným rizikám.
- Funkcia prepojovacieho bodu: Názov "prípojka" nie je náhodný. Okrem funkcie vypínania slúži sporáková prípojka často aj ako prepojovací bod pre pevný prívod kábla zo steny a pohyblivý prívod k sporáku.
Typy sporákových prípojok pre zapustenú montáž
Na trhu existuje viacero typov sporákových prípojok, ktoré sa líšia dizajnom, funkciami a spôsobom montáže. V tomto článku sa zameriavame na tie určené pre zapustenú montáž, teda tie, ktoré sa inštalujú pod omietku a zo steny vyčnieva len ovládacia časť.

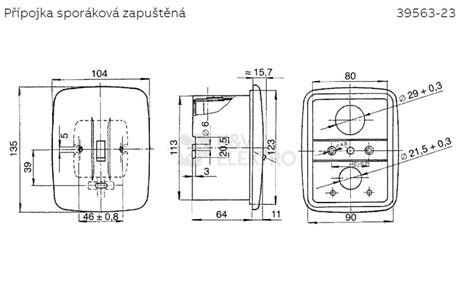

Sporáková prípojka ABB 39563-23 (Séria Classic)
Tento model je často označovaný ako "legendárny prvok v slovenských domácnostiach" a predstavuje klasické riešenie pre zapustenú montáž. Ide o kompletný prístroj (strojček + kryt) určený na bezpečné spínanie trojfázových spotrebičov do 25 A. Jeho výhodou je, že je ideálnou voľbou pre rekonštrukcie v panelových bytoch alebo tam, kde sa vyžaduje osvedčená funkčnosť a jednoduchá výmena kus za kus v existujúcich inštalačných krabiciach.
Kľúčové vlastnosti:
- Vysoká zaťažiteľnosť: Dimenzovaný na prúd 25 A (pri 400 V), čo je dostatočné pre väčšinu elektrických sporákov a varných dosiek.
- Signalizácia zapnutia: Oranžová tlejivka jasne indikuje, že je spotrebič pod napätím.
- Kompletné riešenie: Prístroj obsahuje spínaciu jednotku aj pomocné svorky pre prepojenie N a PE vodičov, čo eliminuje potrebu externých svoriek.
- Zapustená montáž: Určený do inštalačnej krabice pod omietku.
- Dizajn Classic: Hranatý tvar a robustné páčkové ovládanie sú typické pre staršie, ale spoľahlivé inštalácie.
- Upevnenie: Upevňuje sa skrutkami a je určený do hranatej alebo veľkej kruhovej inštalačnej krabice (často typ KR 97 alebo špeciálne sporákové krabice). Do bežnej malej krabice KU 68 sa tento typ nezmestí.
- Krytie: IP 20, čo znamená ochranu proti vniknutiu pevných častíc väčších ako 12,5 mm, ale nie je odolný voči vode. Je vhodný len do interiérových, suchých priestorov.
- Svorky: Skrutkové svorky umožňujú pripojenie pevných vodičov s prierezom až 6 mm², prípadne lankových vodičov s prierezom 4 mm².
- Rozmery: Približne 104 × 135 mm.
Použitie v praxi:
- Hlavný vypínač pre elektrické sporáky a varné dosky v kuchyniach.
- Ovládanie trojfázových ohrievačov vody alebo akumulačných pecí.
- Výmena starých poškodených sporákových vypínačov v panelákoch (rozmerovo kompatibilná náhrada).
Časté otázky (FAQ):
- Pasuje tento spínač do bežnej krabice KU 68? Nie, tento typ je väčší a vyžaduje buď pôvodnú veľkú hranatú krabicu, alebo špeciálnu montážnu krabicu pre sporákové prípojky.
- Je tlejivka vymeniteľná? Áno, tlejivka (typ 3916-12) sa dá v prípade vypálenia vymeniť.
- Má spínač aj svorku pre nulák a zem? Áno, prístroj obsahuje pomocné svorkovnice pre vodiče N (neutrálny) a PE (ochranný).
- Môžem ho použiť na 20A istič? Áno, spínač je dimenzovaný na 25 A, takže bezpečne zvládne aj obvody istené 16 A alebo 20 A ističom.
- Je ovládanie páčkové alebo tlačidlové? Tento model (39563) má klasické kolískové (páčkové) ovládanie s jasnou hmatovou odozvou polohy zapnuté/vypnuté.
- Je kryt spínača lesklý alebo matný? Povrch je štandardne lesklý biely, typický pre radu Classic.
- Prečo sa nazýva "sporáková prípojka" a nie len vypínač? Pretože okrem funkcie vypínania slúži aj ako prepojovací bod (svorkovnica) pre pevný prívod kábla zo steny a pohyblivý prívod k sporáku.
Núdzové požiarne tlačidlo GEWISS GW42201
Hoci primárne nie je určené ako sporáková prípojka v bežnom slova zmysle, núdzové požiarne tlačidlo GEWISS GW42201 v červenej farbe (RAL 3000) môže v špecifických situáciách slúžiť ako istý typ ovládacieho prvku. Tieto tlačidlá sú však navrhnuté predovšetkým na núdzové odstavenie elektrického obvodu v prípade požiaru.
Kľúčové vlastnosti:
- Určenie: Núdzové odstavenie.
- Prepojovacie svorky: Obsahuje svorky N a PE.
- Dodávané príslušenstvo: Žltý a červený kryt tlačidla, štyri prepichovacie priechodky pre priemer kábla do 18 mm.
- Signalizácia: So signalizačnou dútnavkou.
- Stupeň krytia: IP 20.
- Menovité parametre: 25 (10) A, 400 V AC.
- Montáž: Upevnenie skrutkami, možnosť upevnenia do dutých priečok, dodáva sa s inštalačnou krabicou a upevňovacou sponou.
Použitie v praxi:
Hoci sa toto tlačidlo nedá priamo porovnať s klasickou sporákovou prípojkou pre bežné ovládanie, jeho parametre (25A, 400V) a prítomnosť svoriek N a PE ho robia technicky schopným spĺňať požiadavky na spínanie silnejších spotrebičov. V praxi by však jeho použitie ako primárneho sporákového vypínača bolo neštandardné a potenciálne mätúce vzhľadom na jeho primárnu funkciu núdzového tlačidla a výraznú červenú farbu.
Iné typy sporákových vypínačov pre zapustenú montáž
Trh ponúka aj iné alternatívy sporákových vypínačov pre zapustenú montáž, ktoré sa líšia dizajnom a funkčnosťou.
- ABB Tango: Sporákový vypínač vychádzajúci z dizajnu ABB Tango. Je o niečo väčší ako bežné vypínače Tango a dodáva sa s vlastnou inštalačnou krabicou. Vyrába sa v rôznych farebných vyhotoveniach. Max. prúd je 16 A.
- Schneider Unica: Sporákový vypínač zo série Unica. Umožňuje použiť rovnaký rámik ako na bežné vypínače a zásuvky Schneider Unica, čo zabezpečuje jednotný dizajn. Max. prúd je 16 A.
- SEZ Krompachy: Otočný sporákový vypínač určený na priame zabudovanie pod omietku. Zvláda až 25 A a má zabudovanú signalizačnú tlejivku. Jeho výhodou je krytie až IP65.
- Tesla Stropkov (MODUL): Sporákový vypínač s dizajnom podobným klasickému vypínaču osvetlenia z radu Tesla MODUL. Zvláda 400 V a 16 A.
- ABB Pressto: Stláčací sporákový vypínač s priemyselným dizajnom, dostupný v rôznych montážnych a farebných prevedeniach. Ponúka vysoké krytie až IP55 a zvláda až 25 A.
Montáž a zapojenie Gorenje varnej dosky 1
Technické parametre a na čo si dať pozor pri výbere
Pri výbere sporákovej prípojky je dôležité zohľadniť niekoľko kľúčových technických parametrov:
- Menovité napätie a prúd: Uistite sa, že vypínač je dimenzovaný na napätie a prúd vášho sporáka alebo varnej dosky. Štandardom je 400 V AC a 16 A alebo 25 A. Vypínač by mal mať minimálne rovnaké parametre ako istič chrániaci daný okruh. Ak má istič 16 A, vypínač musí zniesť aspoň 16 A. Ak má istič 25 A, vypínač musí zniesť aspoň 25 A.
- Počet kontaktov/fáz: Sporákové prípojky sú zvyčajne trojfázové (3S), určené pre pripojenie na tri fázy.
- Typ montáže: Dôležité je rozlíšiť medzi zapustenou montážou (pod omietku) a montážou na omietku. Tento článok sa zameriava na zapustenú montáž.
- Stupeň krytia (IP): Pre bežné interiérové použitie v kuchyniach postačuje krytie IP20. Do vlhkých priestorov alebo prevádzok s vyššími nárokmi na odolnosť voči vode je potrebné zvoliť vypínač s vyšším krytím, napr. IP55 alebo IP65.
- Typ svoriek: Skrutkové svorky sú bežné a umožňujú spoľahlivé pripojenie vodičov. Dbajte na maximálny prierez pripojiteľných vodičov (pevné aj lankové).
- Signalizačná tlejivka: Mnohé sporákové vypínače majú signalizačnú tlejivku, ktorá vizuálne indikuje, že spotrebič je pod napätím.
- Upevnenie a inštalačná krabica: Overte si, do akého typu inštalačnej krabice je vypínač určený. Niektoré vyžadujú špecifické veľké krabice, iné sa montujú priamo do steny.
Časté chyby pri výbere:
- Pokus o montáž do klasickej malej krabice KU 68: Mnohé sporákové prípojky sú väčšie a vyžadujú špecifickú krabicu.
- Zámena s nástennou verziou (na omietku): Tento model je určený na zapustenie pod omietku.
- Nesprávne dimenzovanie prúdu: Použitie vypínača s nižšou prúdovou zaťažiteľnosťou ako vyžaduje spotrebič.
- Ignorovanie IP krytia: Použitie vypínača s nízkym IP krytím vo vlhkých priestoroch.
Montáž sporákovej prípojky
Montáž sporákovej prípojky by mala byť vykonávaná kvalifikovaným elektrotechnikom s platným osvedčením. Nesprávna montáž môže viesť k poškodeniu zariadenia, elektrickému úrazu alebo požiaru.
Základné kroky (pre informáciu):
- Vypnutie napájania: Pred akoukoľvek prácou je nevyhnutné vypnúť príslušný istič a overiť absenciu napätia.
- Demontáž starého vypínača: Ak ide o výmenu, opatrne demontujte starý vypínač.
- Príprava inštalačnej krabice: Uistite sa, že krabica je správne osadená a pripravená na montáž.

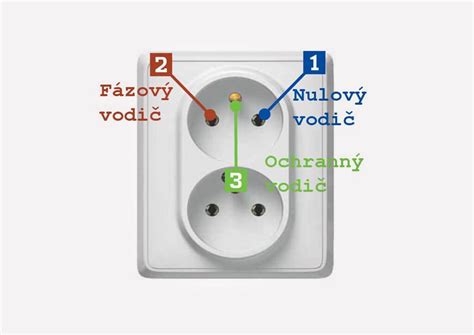

- Pripojenie vodičov: Pripojte fázové vodiče (L1, L2, L3), nulový vodič (N) a ochranný vodič (PE) do príslušných svoriek sporákovej prípojky podľa schémy.
- Upevnenie prístroja: Pripevnite sporákovú prípojku do inštalačnej krabice.
- Montáž krytu: Nasaďte ovládací prvok a kryt.
- Zapnutie napájania a testovanie: Po dokončení montáže zapnite napájanie a otestujte funkčnosť sporákovej prípojky.
Kedy je sporákový vypínač povinný?
Hoci v niektorých starších inštaláciách nemusí byť sporákový vypínač explicitne predpísaný, jeho použitie je silne odporúčané a v mnohých prípadoch aj povinné:
- Požiadavka výrobcu: Ak výrobca sporáka alebo varnej dosky uvádza v návode na montáž použitie sporákového vypínača, je potrebné ho použiť. Návod od výrobcu má prednosť pred technickými normami.
- Projekt elektroinštalácie: Ak sporákový vypínač navrhol projektant v projekte elektroinštalácie, je jeho inštalácia povinná.
- Bezpečnostné dôvody: Vypínač poskytuje rýchly a bezpečný spôsob, ako v prípade núdze (požiar, porucha) odstaviť spotrebič od napájania.
- Prehľadnosť inštalácie: Vypínač môže slúžiť ako jasný indikátor, že spotrebič je pripojený k elektrickej sieti.
V minulosti sa z jedného trojfázového okruhu často napájalo viacero zariadení. Vypnutie spoločného ističa mohlo odstaviť aj iné spotrebiče (bojler, čerpadlo). Sporákový vypínač umožňuje izolovať napájanie len pre samotný sporák či varnú dosku.
Sporáková prípojka vs. bežný vypínač
Sporáková prípojka sa od bežného vypínača na svetlo líši predovšetkým svojou konštrukciou a dimenzovaním. Zatiaľ čo svetelné obvody sa zvyčajne istia 10 A ističmi a používajú káble s prierezom 1,5 mm², sporákové okruhy vyžadujú vyššie prúdy (16 A, 25 A) a hrubšie káble. Sporáková prípojka je špeciálne navrhnutá tak, aby zvládla tieto vyššie záťaže a potenciálne prúdové špičky.
Je dôležité si uvedomiť, že sporáková prípojka nie je vhodná na napájanie spotrebičov s vysokou indukčnosťou, ako sú elektromotory alebo transformátory, ktoré majú vysoké prúdové špičky pri zapínaní a vypínaní. Indukčné varné dosky sú však zvyčajne v poriadku, pretože ich elektronika si tieto špičky postráži.
Údržba a starostlivosť
Sporáková prípojka, podobne ako iné elektroinštalačné prvky, vyžaduje občasnú kontrolu. Vzhľadom na jej umiestnenie v kuchyni, kde býva vystavená mastnote a výparom, je dôležité ju pravidelne čistiť. Pri čistení používajte len mierne navlhčenú handričku a jemné čistiace prostriedky. Vyhnite sa agresívnym rozpúšťadlám. V prípade akýchkoľvek pochybností o funkčnosti alebo bezpečnosti sporákovej prípojky je nutné kontaktovať kvalifikovaného elektrotechnika.
Výber správnej sporákovej prípojky je dôležitým krokom k zaisteniu bezpečnej a spoľahlivej prevádzky vašich kuchynských spotrebičov. Dôkladným zvážením technických parametrov, typu montáže a zohľadnením špecifických požiadaviek vašej domácnosti môžete zabezpečiť optimálne riešenie.
