Elektrické rozvádzače a rozvodnice predstavujú neoddeliteľnú súčasť každej elektrickej inštalácie. Hoci sa pojmy ako rozvádzač, rozvodná skriňa či ističová skrinka často zamieňajú, každý z nich má svoje špecifické vlastnosti a účel. Tento článok sa zameria predovšetkým na stavebné (staveniskové) rozvádzače, ich konštrukciu, funkčnosť a dôležitosť pre bezpečnú prevádzku elektrických zariadení na dočasných pracoviskách.
Čo sú Stavebné Rozvádzače?
Stavebné rozvádzače, známe aj ako staveniskové rozvádzače, sú špeciálne navrhnuté elektrické zariadenia určené na napájanie dočasných rozvodov elektrickej energie na stavenisku, pri stavebných, rekonštrukčných alebo búracích prácach. Ich primárnym účelom je poskytnúť bezpečný a spoľahlivý zdroj elektrickej energie pre rôzne stavebné stroje, náradie a osvetlenie počas trvania stavby.
Na rozdiel od bežných rozvádzačov určených pre trvalé inštalácie v obytných alebo priemyselných objektoch, stavebné rozvádzače musia spĺňať zvýšené požiadavky na odolnosť voči mechanickému namáhaniu, vlhkosti a prachu. Sú často konštruované v robustnejšom prevedení, aby vydržali náročné podmienky na stavenisku.

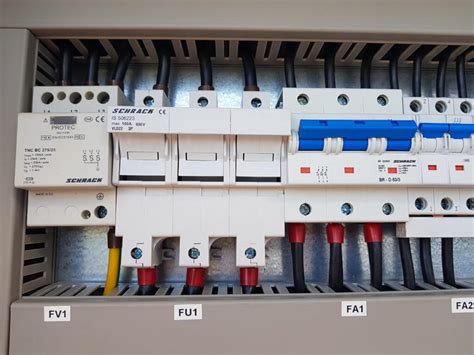

Konštrukcia a Špecifikácie Staveniskových Rozvádzačov
Staveniskové rozvádzače sú typovo skúšané rozvádzače (TTA), čo znamená, že ich konštrukcia a vlastnosti boli overené v akreditovaných skúšobniach podľa príslušných noriem. Sú navrhnuté tak, aby zabezpečili vysokú úroveň bezpečnosti pre obsluhu a zároveň ochranu pripojených zariadení.
Medzi kľúčové konštrukčné prvky a špecifikácie patria:
- Robustné puzdro: Často vyrobené z odolných materiálov ako je kov alebo kvalitný plast, s cieľom odolať nárazom a poveternostným vplyvom.
- Stupeň krytia (IP): Staveniskové rozvádzače majú minimálny stupeň krytia IP44, čo zaručuje ochranu proti vniknutiu pevných častíc s priemerom nad 1 mm a proti striekajúcej vode zo všetkých smerov. Po otvorení dverí je stupeň krytia zvyčajne IP21. Vyššie stupne krytia, napríklad IP54, poskytujú ešte lepšiu ochranu proti prachu a vode.
- Zásuvky: Obsahujú rôzne typy a počty zásuviek, vrátane jednofázových 230V/16A a trojfázových 400V/16A alebo 400V/32A. Niektoré modely môžu byť vybavené aj špeciálnymi priemyselnými zásuvkami.
- Ochranné a spínacie prvky: Sú vybavené ističmi, prúdovými chráničmi a hlavným vypínačom. Všetky zásuvky v staveniskovom rozvádzači musia byť chránené prúdovým chráničom. K jednému prúdovému chrániču je možné pripojiť viacero zásuviek. Vypínač v staveniskovom rozvádzači musí byť uzamykateľný vo vypnutej polohe, čím sa zabráni neoprávnenej manipulácii.
- Núdzový vypínač: Niektoré stavebné rozvádzače sú vybavené ľahko prístupným a viditeľným núdzovým vypínačom pre rýchle vypnutie elektrického prúdu v prípade nebezpečenstva.
- Montáž: Môžu byť prenosné s rukoväťou, určené na montáž na nízkom stojane, alebo zapustené do zeme či na stenu. Niektoré sú vybavené zabudovaným podstavcom alebo pilierom.
Typy a Použitie Staveniskových Rozvádzačov
Staveniskové rozvádzače sa delia na niekoľko typov podľa ich primárneho určenia a funkčnosti:
- Napájací staveniskový rozvádzač s meraním: Slúži na napájanie a zároveň meranie spotrebovanej elektrickej energie.
- Hlavný rozvádzač: Zabezpečuje rozvod elektrickej energie z hlavného zdroja na stavenisku.
- Podružný rozvádzač: Rozvádza energiu ďalej k jednotlivým pracovným miestam alebo zariadeniam.
- Transformátorový staveniskový rozvádzač: Obsahuje transformačné zariadenie na úpravu napätia.
- Koncový staveniskový rozvádzač: Určený na pripojenie koncových zariadení.
- Stavenisková zásuvková skriňa: Zameraná predovšetkým na poskytovanie elektrických zásuviek.
Tieto typy možno medzi sebou kombinovať do požadovaných zostáv podľa špecifických potrieb stavby.
Montáž bytovej rozvodnice s prívodom zdola
Bezpečnosť a Obsluha
Je absolútne nevyhnutné, aby do staveniskových rozvádzačov mali prístup len osoby s odbornou elektrotechnickou spôsobilosťou. Laická verejnosť by sa k nim nemala približovať ani ich obsluhovať. Nesprávna manipulácia alebo neodborné zapojenie môže viesť k vážnym úrazom elektrickým prúdom, požiarom a následným ekonomickým či trestnoprávnym dôsledkom.
Pri výrobe a dodávaní rozvádzačov sú kladené vysoké nároky na dokumentáciu. Výrobca musí označiť rozvádzač typovým (výrobným) štítkom. Všetky označenia na rozvodnom zariadení a jeho častiach musia byť zrozumiteľné, trvanlivé a zosúladené so schémami zapojenia, ktoré sú dodané spolu s rozvádzačom. K rozvádzaču musí výrobca dodať protokol o kusových skúškach, dokumentáciu s pokynmi na inštaláciu, prevádzku a údržbu a vyhlásenie o zhode s technickými predpismi.
Rozdiel medzi Rozvádzačom a Rozvodnicou
Zatiaľ čo rozvádzače sú komplexnejšie zariadenia slúžiace na riadenie a distribúciu elektrickej energie, rozvodnice sú zvyčajne určené na vnútorné použitie a sú prevažne vyhotovené na montáž na zvislú rovinu. Rozvodnice môžu obsahovať aj ovládacie a signálne zariadenia a sú konštruované na menovité napätie do 300 V voči zemi. Môžu ich obsluhovať aj laici, ideálne však poučení pracovníci, pričom ich činnosť je spojená najmä so spínacími činnosťami alebo výmenou poistkových vložiek.
Rozvodnice sú zvyčajne TTA (typovo skúšané) a môžu sa skladať z niekoľkých polí, vodorovných výsekov polí alebo oddielov. Živé časti sú za krytom neprístupné dotyku. Bytové rozvodnice, určené na rozvod energie v bytoch, domoch či kanceláriách, sú často vyrobené z plastu alebo tenkého plechu a sú navrhnuté pre montáž na stenu alebo do steny.
Dôležitosť Správneho Výberu a Inštalácie
Pri výbere akéhokoľvek elektrického rozvádzača, či už stavebného, bytového alebo elektromerového, je kľúčové zohľadniť konkrétne potreby a podmienky použitia. Dôležitým parametrom je počet modulov, teda pozícií pre prístroje, pričom sa odporúča nechať si rezervu pre budúce rozšírenie.
Odolnosť voči vlhkosti a prachu, vyjadrená stupňom krytia IP, je zásadná najmä pri exteriérových a stavebných rozvádzačoch. Pri výbere je dôležité všímať si aj konštrukčné vyhotovenie, montážne možnosti a celkovú kvalitu spracovania.
Návrh, realizácia či oprava elektroinštalácie, rozvádzačov i rozvodníc vždy zverte kvalifikovaným elektrikárom, resp. projektantom. Tí zabezpečia nielen správne zapojenie podľa platných noriem, ale aj výber vhodných komponentov a dodržanie všetkých bezpečnostných predpisov.
