Sedlová strecha: Detailný pohľad na výkresy krovov

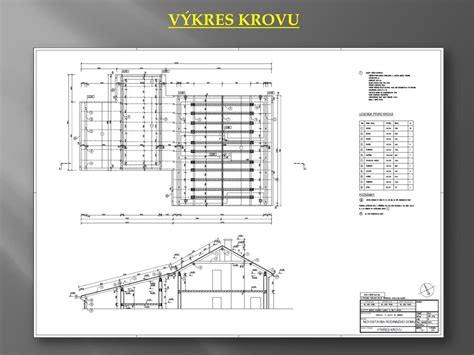

Výkresy krovov sú neoddeliteľnou súčasťou každej stavby, ktorá má strechu. Predstavujú detailný plán konštrukcie, ktorý slúži ako návod pre tesárov a pokrývačov pri realizácii. V tomto článku sa zameriame na špecifický typ strechy - sedlovú strechu - a na to, ako sú jej krovy znázornené vo výkresoch. Pochopenie týchto výkresov je kľúčové pre úspešnú a bezpečnú realizáciu strešnej konštrukcie, od základných princípov až po špecifické detaily.

Všeobecné zásady kreslenia výkresov krovov

Do výkresu krovu sa zakresľujú všetky prvky střešní konštrukcie, ktoré sú potrebné na zhotovenie krovu a strešného plášťa. Tieto výkresy sa zvyčajne kreslia v mierke 1:50 alebo 1:100 (v prípade štúdie). Je dôležité si uvedomiť, že pri realizácii krovu je vo väčšine prípadov nosné murivo a stropná konštrukcia už zhotovené. Preto sa v pôdorysoch ani rezoch nezobrazujú priečky, podlahy a iné nenosné konštrukcie.

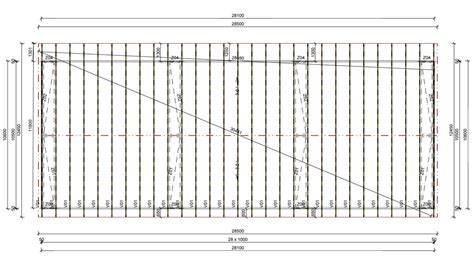

Pôdorys krovu: Pohľad zhora

Pôdorys krovu zobrazuje konštrukciu strechy v pohľade zhora, avšak bez strešného plášťa, teda bez lát, kontralát, debnenia a podobných vrstiev. V pôdoryse aj v reze musia byť zahrnuté všetky nosné konštrukcie, vrátane muriva a schodíšť. Zakresľujú sa aj konštrukcie, ktoré vystupujú nad úroveň strešného plášťa, ako sú komíny či štítové steny. Priečky a ďalšie nenosné konštrukcie sa nezakresľujú.

Konštrukcie viditeľné v pohľade zhora sa v pôdoryse zakresľujú hrubou plnou čiarou. Medzi tieto konštrukcie patria:

• Nosné murivo: Základná podpora celej strešnej konštrukcie.
• Pozednice: Drevené prvky uložené na vrchnej časti muriva, na ktorých spočívajú krokvy. Zabezpečujú rovnomerné rozloženie zaťaženia z krovu na murivo.
• Vaznice: Horizontálne nosné prvky krovu, ktoré podopierajú krokvy v určitej vzdialenosti od ich podpory na pozednici. V závislosti od typu krovu môže ísť o vrcholovú, strednú alebo okapovú vaznicu.
• Kleštiny: Horizontálne prvky spájajúce protilehlé krokvy, ktoré slúžia na ich priečne zosilnenie a zabránenie ich vybočeniu.
• Pásky: Podobne ako kleštiny, môžu slúžiť na spevnenie konštrukcie, často v kombinácii s inými prvkami.
• Vzpěry: Šikmé prvky, ktoré podopierajú vaznice alebo krokvy a prenášajú zaťaženie do nižších častí konštrukcie.
• Vazné trámy: Horizontálne nosné trámy, ktoré spájajú spodné časti krokiev a sú nevyhnutné pre vytvorenie pevnej základne krovu.
• Okap: Zobrazuje sa aj obrys okapového žľabu, ktorý odvádza dažďovú vodu.
• Obrys strechy: Celkový pôdorysný tvar strechy.
• Kotvenie pozedníc: Detaily upevnenia pozedníc k murivu, často pomocou pásovej ocele.

Konštrukcie, ktoré sú v pôdoryse zobrazené ako šikmé, sa zakresľujú osovo tenkou prerušovanou čiarou s jednou bodkou. Typickým príkladom sú krokvy.

Konštrukcie stĺpikov sa v pôdoryse zobrazujú veľmi hrubou plnou čiarou s tenkým uhlopriečnym prečiarknutím.

Obrys šikmých čel kleštín sa zakresľuje veľmi hrubou plnou čiarou.

Hrebeň strechy, ako najvyšší spoj dvoch strešných plôch, sa zakresľuje veľmi hrubou plnou čiarou s dvoma bodkami.

Poloha strešných okien sa vo výkresoch krovu zakresľuje obrysom hrubou prerušovanou čiarou s dvoma bodkami, pričom uhlopriečky sú znázornené tenkou prerušovanou čiarou s dvoma bodkami.

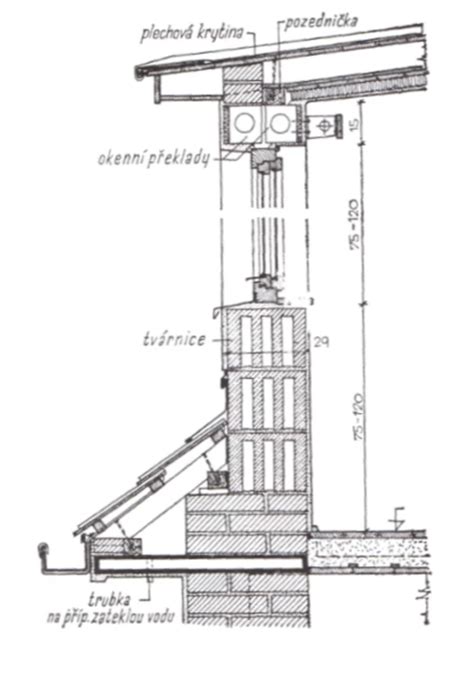

Rez krovom: Pohľad do konštrukcie

Rez krovom poskytuje detailný pohľad na vertikálnu skladbu strešnej konštrukcie. Konštrukcie viditeľné v reze sa zakresľujú hrubou plnou čiarou. Medzi tieto prvky patria:

• Krokvy: Hlavné šikmé nosné prvky strechy.
• Kleštiny: Priečne spevňujúce prvky.
• Sloupky: Zvislé nosné prvky podopierajúce vaznice.
• Pásky: Spevňujúce prvky.
• Okap: Zobrazenie okapového žľabu.
• Vzpěry: Šikmé podpery.
• Vazné trámy: Horizontálne nosné prvky v spodnej časti krovu.
• Obrys otvorov: Zobrazenie otvorov pre strešné okná, vikierové konštrukcie alebo strešné výlezy.

Konštrukcie, ktoré sa v reze javia ako prierez, teda sú rezu, sa zakresľujú veľmi hrubou plnou čiarou. Tieto prvky nie sú šrafované a predstavujú prierez materiálu. Sem patria:

• Vaznice: Horizontálne nosné prvky.
• Pozednice: Drevené prvky na murive.
• Zdivo: Nosné murivo stavby.
• Obrys strešného plášťa: Vonkajší tvar strešného plášťa.

Konštrukcie, ktoré sú kolmé na okap a zároveň rovnobežné s rovinou rezu (napríklad pri pozdĺžnom reze krovom), sa zakresľujú rovnako ako v pôdoryse - tenkou prerušovanou čiarou s jednou bodkou.

Vikierové konštrukcie, strešné okná a poklopy sa v reze zakresľujú obrysom v pohľade hrubou plnou čiarou, pričom uhlopriečky sú znázornené prerušovanou čiarou s dvoma bodkami.

Kótovanie výkresov krovov

Správne kótovanie je nevyhnutné pre presnú realizáciu krovu. Rozlišujeme vnútorné a vonkajšie kóty v pôdoryse aj v reze.

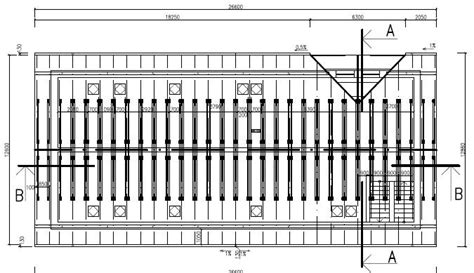

Kótovanie pôdorysu - vnútorné kóty

Vo vnútri pôdorysu krovu sa kótujú:

• Osové vzdialenosti krokví: Určujú pravidelné rozmiestnenie hlavných nosných prvkov strechy.
• Osové vzdialenosti stĺpikov: Vzťahujú sa k nosným múrom a určujú ich presné umiestnenie.
• Vzdialenosti ďalších konštrukcií k nosným múrom: Napríklad poloha komínov alebo strešných výlezov.
• Osadenie pozedníc a vzdialenosti vazníc: Ak nie sú uvedené inak, tieto rozmery sú kótované priamo v pôdoryse.

Kótovanie pôdorysu - vonkajšie kóty

Vonkajšie kóty v pôdoryse slúžia na určenie celkových rozmerov:

• Vzdialenosti a hrúbky nosných stien: Základné rozmery obvodového muriva.
• Presahy strechy: Dĺžka presahujúcich častí strechy cez obvodové murivo.
• Celkové dĺžky: Celková dĺžka stavby v pôdoryse.

Kótovanie rezu - vonkajšie kóty

V reze krovom sa vonkajšie kóty zameriavajú na šikmé prvky a presahy:

• Veľkosti šikmých prvkov: Dĺžky a sklony krokví a iných šikmých nosných prvkov.
• Šikmé vzdialenosti vazníc a pozedníc: Ich pozícia v šikmom usporiadaní.
• Presahy: Dĺžky presahov strešných prvkov.
• Sklon strechy: Uhol sklonu strešných plôch.

Kótovanie rezu - vnútorné kóty

Vnútorné kóty v reze sa týkajú výškových pomerov konštrukcií:

• Výšky nadezdívok a vencov: Výška nadstavby muriva nad stropnou konštrukciou.
• Výšky vazníc a pozedníc: Ich umiestnenie v rámci vertikálnej skladby.
• Výška hrebeňa: Najvyšší bod strechy.
• Výškové osadenie kleštín: Ich pozícia v rámci výšky krovu.

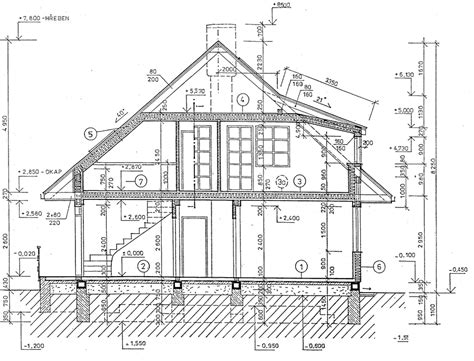

Kótovanie rezu - výškové kóty

Pri každej významnej konštrukcii v reze krovom by mali byť uvedené výškové kóty:

• Výška hrebeňa: Celková výška strechy v najvyššom bode.
• Výška okapu: Výška spodnej hrany strechy.
• Výška stropu: Úroveň stropnej konštrukcie pod krovom.
• Výška kleštín: Ich presné výškové umiestnenie.

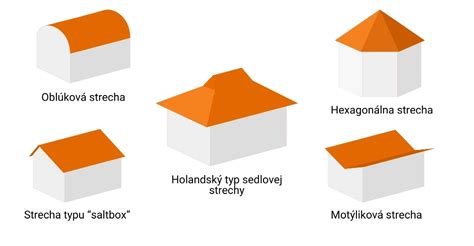

Sedlová strecha: Vlastnosti a výhody

Sedlová strecha je jedným z najčastejšie používaných typov striech, najmä v rodinných domoch. Jej popularita pramení z jednoduchej konštrukcie a relatívne nízkej ceny. Prečo je práve "sedlová" taká výhodná?

Výhody sedlovej strechy

• Jednoduchosť konštrukcie: Sedlová strecha sa skladá z dvoch rovín spojených v hrebeni, čo zjednodušuje jej návrh a realizáciu.
• Efektívne odvádzanie vody: Pri vhodnom sklone strechy dochádza k rýchlemu odtekaniu zrážok, čo minimalizuje riziko zatekania a poškodenia strešného plášťa.
• Možnosť zobytnenia podkrovia: Sedlová strecha s dostatočným sklonom umožňuje vytvorenie priestranného podkrovia, ktoré je možné využiť na bývanie.
• Široká škála krytín: Na sedlovú strechu je možné použiť takmer akýkoľvek typ strešnej krytiny, od tradičných škridiel po moderné plechové krytiny.
• Odolnosť voči vetru a snehu: Pri správnom návrhu a konštrukcii je sedlová strecha odolná voči poveternostným vplyvom.

Sklon strechy a jeho vplyv

Sklon strechy ovplyvňuje viacero faktorov, vrátane:

• Odolnosť voči snehu: V horských oblastiach s vysokou snehovou nádielkou je vhodnejší väčší sklon strechy, ktorý umožňuje ľahšie zosúvanie snehu. Naopak, v oblastiach s menšou snehovou nádielkou môže byť lepší menší sklon.
• Zaťaženie vetrom: Väčší sklon strechy môže viesť k vyššiemu zaťaženiu vetrom, čo si vyžaduje dôkladné kotvenie krytiny.
• Voľba strešnej krytiny: Nie každý typ krytiny je vhodný na každý sklon strechy. Niektoré krytiny vyžadujú minimálny sklon pre zabezpečenie vodotesnosti.
• Typ krovu: Sklon strechy ovplyvňuje aj voľbu konštrukcie krovu.

V kontexte sedlovej strechy, ak je sklon strechy 36°, ako v príklade z praxe, bola vaznica osadená vo výške 3,30 m, aby sa tento sklon dodržal.

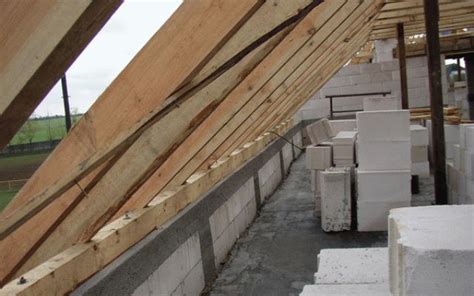

Typy krovov pre sedlovú strechu

Voľba konštrukcie krovu závisí od viacerých faktorov, vrátane rozpätia strechy, požadovaného priestoru v podkroví a ekonomických možností. Pre sedlovú strechu existuje niekoľko základných typov krovov:

Hambálkový krov

Najvýhodnejším riešením pre sedlovú strechu je často hambálkový krov. V tomto type krovu absentujú stĺpiky a vaznice oproti klasickým krovom. Hlavným nosným prvkom sú krokvy, ktoré sú spojené hambálkami (priečnymi trámami). Tento typ krovu je ideálny pre menšie rozpätia a umožňuje vytvorenie voľného priestoru v podkroví.

Väznicová sústava krovov

Pri väčších rozpätiach sa používajú väznicové sústavy krovov. V týchto systémoch sú krokvy podopierané jednou alebo viacerými väznicami. Rozlišujeme rôzne typy väznicových sústav:

• Stojatá stolica: Vaznice sú podopierané zvislými stĺpikmi. Táto konštrukcia sa využíva tam, kde je možné podoprieť vazný trám v blízkosti jeho stredu strednými múrmi budovy. Nevýhodou je obmedzený priestor v podkroví.
• Ležatá stolica: Vaznice sú podopierané šikmými stĺpikmi alebo vzperami. Prenáša zaťaženie do vazného trámu bližšie k jeho podporám. Používa sa tam, kde nie je možné podoprieť vazný trám strednou stenou a kde je potrebný voľnejší podkrovinový priestor.
• Kombinovaná stolica: Kombinuje prvky stojatej a ležatej stolice, kde niektoré vaznice sú podopierané zvislými stĺpikmi a iné vzperami.
• Věšadlové a vzpěradlové stolice: Tieto systémy odľahčujú dlhé vazné trámy, ktoré nie je možné podoprieť strednou stenou. Věšadlo odľahčuje vazný trám, zatiaľ čo vzpěradlo ho podopiera pomocou vzpier.
• Stolice bez väzných trámov: Tieto konštrukcie majú šikmé stĺpiky alebo vzpery čapované hlboko pod okapovou vaznicou. Používajú sa pre objekty bez stropov, kde je viditeľný podhľad krovu, napríklad pre sklady či dielne.

Krov s prázdnymi väzbami

Pri rozponoch od 4 do 6 metrov sa často používa krov s prázdnymi väzbami, ktorý nemá vaznice ani nosné stolice. Jednotlivé páry krokví sú priečne zosilnené jednostrannou kleštinou v hornej polovici výšky krovu. Podlžné zosilnenie sa dosahuje pomocou dosiek pribitých šikmo k spodnej ploche krokví.

Krov s vrcholovou vaznicou

Pre rozpony od 5 do 7 metrov sa používa krov, ktorý nemá plné väzby, ale páry krokví sú v vrchole zosilnené fošňou, ktorá čiastočne tvorí vrcholovú vaznicu a v podlžnom smere krov vystužuje. Táto vrcholová vaznica je upevnená pomocou jednostranných alebo obojstranných kleštín.

Pre rozpony 6 až 8 metrov už krov vyžaduje vrcholovú vaznicu, ktorá podopiera krokvy pri hrebeni a vystužuje krov v podlžnom smere. Voľná dĺžka krokví je v tomto prípade 4 až 4,5 metra.

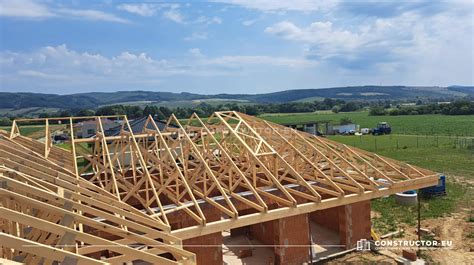

Materiály a realizácia krovov

Najbežnejším materiálom na stavbu krovu je drevo. Drevené krovy sú ľahké, pevné a ekologické. Menej časté sú železobetónové alebo oceľové konštrukcie krovu, ktoré sa používajú pri špecifických architektonických riešeniach alebo pri veľmi veľkých rozponoch.

Realizácia krovu si vyžaduje precízne spracovanie dreva a správne spojovanie prvkov. V praxi sa často stretávame s detailmi, ako je napríklad rezanie a osadzovanie krokiev. Pri výrobe krovu je dôležité dbať na presnosť pri pílení a vypilovaní sediel, pretože tieto prvky slúžia ako šablóny pre ďalšie časti konštrukcie.

Príklad z praxe:

Pri realizácii sedlovej strechy s konkrétnym sklonom (napr. 36°) a výškou vaznice (3,30 m) sa postupuje nasledovne:

1. Príprava materiálu: Nachystajú sa hranoly požadovaných rozmerov (napr. 100 × 160 × 6000 mm). Drevo sa môže pred spracovaním namoriť pre lepšiu ochranu.
2. Osadenie prvých prvkov: Na pomúrnicu a vrcholovú vaznicu sa uložia a priskrutkujú dva základné hranoly, ktoré vytvoria tvar "A".
3. Obkresľovanie a pílenie: Podľa tvaru "A" sa obkreslia a vypilujú prečnievajúce konce. Následne sa na vaznici aj na pomúrnici obkreslia sedlá, aby výrezy v krokve neboli hlbšie ako 4 cm.
4. Určenie dĺžky krokví: Rozhodne sa, na akú dĺžku budú krokvy presahovať cez obvodovú stenu. Spodná časť krokví sa môže zapíliť zvislo alebo zvislo a čiastočne vodorovne.
5. Vypilovanie sediel a preplátovanie: Vypilujú sa sedlá na krokve a prípadne preplátovanie pri hrebeni, aby sa konce krokiev do seba zapadli.
6. Osadenie krokví: Krokvy sa osadia na pomúrnice a vrcholovú vaznicu s určitým rozstupom (napr. 75 až 85 cm). Na ich upevnenie sa používajú oceľové spojky (uholníky), ale hlavné spojenie sa realizuje dlhými klincami alebo skrutkami.
7. Spojenie dvojíc krokví: Každá dvojica krokví sa k sebe prichytí závitovou tyčou.
8. Zavetrovanie: Na spevnenie konštrukcie proti pozdĺžnym silám sa používajú šikmé laty pribité na vnútornej strane krokví.

V prípade striech bez vrcholovej vaznice (napr. menšie strechy v rámci komplexnejšej strešnej konštrukcie) je postup mierne odlišný. Krokvy sa osadzujú na pomúrniciach a v mieste hrebeňa sa môže použiť stĺp na podoprenie.

Údržba a kontrola krovu

Drevené krovy si po realizácii vyžadujú minimálnu údržbu. Je však dôležité pravidelne kontrolovať ich stav, najmä:

• Prítomnosť hmyzu alebo plesní: Drevo môže byť napadnuté škodcami alebo vlhkosťou, čo oslabuje jeho štruktúru.
• Stav nosných prvkov: Pravidelná vizuálna kontrola krokiev, väzníc a iných nosných prvkov na prítomnosť prasklín alebo deformácií.
• Tesnosť strešného plášťa: Poškodená krytina alebo nedostatočná hydroizolácia môžu viesť k zatekaniu a poškodeniu drevenej konštrukcie.

V prípade vážnejších problémov, ako je napadnutie drevokazným hmyzom alebo plesňami, môže statik usúdiť, že je potrebné vymeniť celý krov. V prípade potreby rekonštrukcie strechy sa často mení aj strešná krytina, hydroizolácia a latovanie.

Zobytnenie podkrovia

Pri plánovaní zobytnenia podkrovia je nevyhnutné do skladby strechy vložiť tepelnú izoláciu. Hrúbka a typ izolácie by mali zodpovedať tepelnoizolačným normám a mali by byť konzultované s projektantom. Vnútorné povrchy podkrovia sa zvyčajne obkladajú sadrokartónom alebo dreveným obkladom.

Záver

Výkresy krovov, najmä pre sedlové strechy, predstavujú detailný technický dokument, ktorý je kľúčový pre správnu realizáciu strešnej konštrukcie. Pochopenie symboliky, kótovania a špecifík jednotlivých prvkov umožňuje nielen efektívnu prácu tesárov, ale aj dlhodobú životnosť a bezpečnosť celej stavby. Sedlová strecha, vďaka svojej jednoduchosti a univerzálnosti, zostáva obľúbenou voľbou pre mnoho stavebných projektov.
