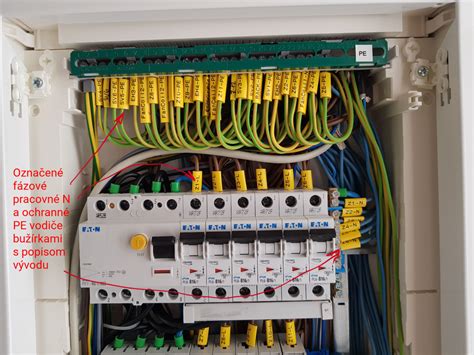

Rozvodná skriňa, často označovaná aj ako bytový rozvádzač alebo rozvodná skrinka, je nepostrádateľným centrálnym prvkom každej elektroinštalácie. Jej hlavnou funkciou je poskytnúť bezpečný, organizovaný a prehľadný priestor pre montáž všetkých nevyhnutných modulárnych prístrojov, ako sú ističe, prúdové chrániče, zvodiče prepätia či stýkače. Bez takéhoto centrálneho "mozgu" by elektrické rozvody v domácnosti, kancelárii či priemyselnom objekte nemohli fungovať spoľahlivo a bezpečne. Rozvodnica prijíma elektrický prúd z hlavného prívodu a distribuuje ho do jednotlivých okruhov a pripojených zariadení.
Typy rozvodných skríň: Od pod omietku po povrchovú montáž
Pri výbere rozvodnej skrine je dôležité zvážiť spôsob montáže. Rozlišujeme dva hlavné typy:
- Podomietkové bytové rozvodnice: Tieto sú určené pre "zapustenú montáž" a sú typické pre novostavby. Vyžadujú vysekanie dostatočne veľkého otvoru do steny, čím sa dosiahne esteticky čistý vzhľad, kedy je rozvodnica takmer neviditeľná. Príkladom sú zapustené bytové rozvodnice ETI DIDO-E, dostupné v rôznych kapacitách ako pre 36 modulov (2x18) alebo pre 54 modulov (3x18). Tieto typy rozvodníc sú často vybavené rámom a dvierkami, ktoré môžu byť vyrobené z oceľového plechu potiahnutého farbou, pričom niektoré verzie ponúkajú aj výrezy pre priepustnosť WiFi signálu.
- Nadomietkové (na omietku) bytové rozvodnice: Tieto sú určené pre "povrchovú montáž" a sú ideálne pre situácie, kde nie je možné alebo praktické sekať do steny. Ich inštalácia je rýchlejšia a jednoduchšia, čo ich robí vhodnými pre garáže, pivnice, rekonštrukcie alebo dočasné stavby. Medzi ne patria napríklad kompaktné nástenné rozvodnice série E-BOX s krytím IP54, ktoré sú dostupné v rôznych veľkostiach a konfiguráciách. Niektoré nadomietkové rozvodnice môžu byť vybavené aj vyšším stupňom krytia, čo ich predurčuje pre náročnejšie prostredia.
Kapacita a veľkosť: Počet modulov ako kľúčový parameter

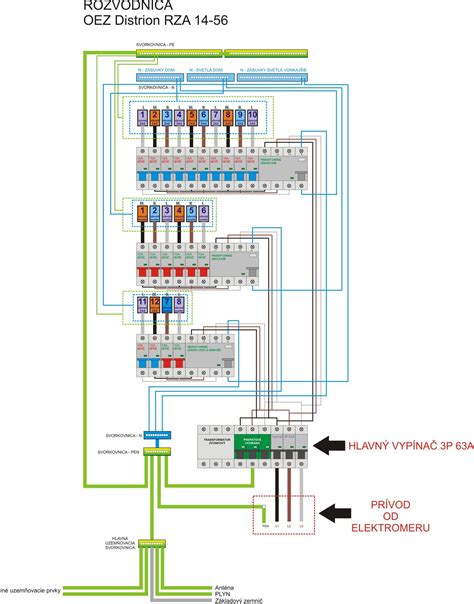

Veľkosť rozvodnej skrine sa udáva v počte modulov, ktoré je možné do nej osadiť na DIN lištu. Jeden modul zvyčajne zodpovedá šírke 18 mm. Bežný 1-fázový istič zaberie jednu pozíciu (1 modul), zatiaľ čo 3-fázový istič si vyžaduje tri pozície. Prúdový chránič zvyčajne zaberie dve pozície, hoci niektorí výrobcovia ponúkajú aj prúdové chrániče so šírkou jedného modulu.
Rozsah dostupných kapacít je široký, od malých rozvodníc pre 4 moduly (1 rad) až po rozsiahle skrine s kapacitou 48 modulov (4x12) alebo dokonca viac. Pre bežný byt postačuje rozvodnica s kapacitou 12 až 24 modulov. Pre väčšie inštalácie, ako sú rodinné domy s viacerými podlažiami alebo komerčné priestory, sú k dispozícii dvojradové (napr. 24 modulov) alebo trojradové (napr. 36 modulov) a štvorradové rozvodnice.
Niektoré príklady kapacít a konfigurácií zahŕňajú:
- Kompaktné nástenné rozvodnice série E-BOX s krytím IP54: Dostupné v konfiguráciách s 8 modulmi (1 rad), 12 modulmi (1 rad) alebo 16 modulmi (1 rad). Tieto sú často vybavené priehľadnými dvierkami a N/PE svorkovnicami.
- Zapustené bytové rozvodnice ETI DIDO-E: Ponúkajú kapacity od 36 modulov (2x18) až po 54 modulov (3x18).
- Odolné nástenné rozvodnice s krytím IP65: K dispozícii pre 12 modulov (1 rad), zabezpečujúce vysokú ochranu proti vniknutiu prachu a vody.
- Dvojradové bytové rozvodnice na povrch: S kapacitou 24 modulov (2x12) alebo 36 modulov (2x18).
- Štvorradové rozvodnice: S kapacitou 48 modulov (4x12) a krytím IP65, určené pre rozsiahle a komplexné elektroinštalácie.
Stupeň krytia (IP): Ochrana pred vonkajšími vplyvmi

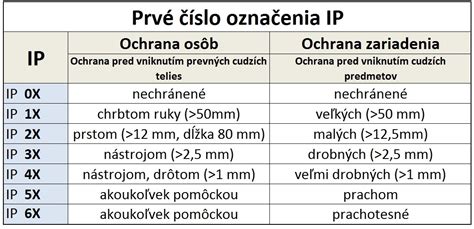

Stupeň krytia, označovaný ako IP (Ingress Protection), špecifikuje odolnosť rozvodnice voči vniknutiu cudzích predmetov (prvá číslica) a voči vlhkosti (druhá číslica).
- Pre bežné interiérové použitie v suchých priestoroch, ako sú obývacie izby alebo spálne, zvyčajne postačuje stupeň krytia IP30 alebo IP40. Tieto rozvodnice poskytujú základnú ochranu pred vniknutím väčších pevných častíc.
- V prostrediach s vyššou vlhkosťou alebo prašnosťou, ako sú kúpeľne, kuchyne, garáže alebo dielne, je potrebné zvoliť rozvodnicu s vyšším stupňom krytia. IP54 znamená ochranu proti prachovým časticiam a striekajúcej vode zo všetkých smerov. IP65 poskytuje úplnú ochranu proti prachu a odolnosť proti prúdom vody, čo ich robí vhodnými pre náročnejšie vonkajšie alebo priemyselné aplikácie. Príkladom sú odolné nástenné rozvodnice s krytím IP65 pre 12 modulov alebo plastové rozvádzačové skrine s krytím IP65.
Špeciálne typy rozvodníc a ich využitie
Okrem štandardných bytových rozvodníc existujú aj špecializované typy:
- Elektromerové rozvádzače: Tieto sú určené na umiestnenie elektromera a sú nevyhnutné ako súčasť elektrickej prípojky. Existujú v rôznych prevedeniach, napríklad jednofázové (E1R) alebo trojfázové (E2R), určené na povrchovú alebo podomietkovú montáž. Niektoré typy, ako napríklad SFOS E1RP, sú dodávané s pilierom pre samostatne stojace umiestnenie. Elektromerové rozvádzače sú zvyčajne certifikované podľa príslušných noriem a ich inštaláciu by mala vykonávať oprávnená osoba.
- Priemyselné a vonkajšie rozvodnice: Tieto sú konštruované s ohľadom na zvýšenú odolnosť voči mechanickému poškodeniu, extrémnym teplotám a poveternostným vplyvom, často s krytím IP65 a vyšším. Používajú sa v priemyselných prevádzkach, vonkajších inštaláciách alebo tam, kde je potrebná zvýšená bezpečnosť. Príkladom sú polyesterové skrine IP66.
- Pilierové rozvádzače: Navrhnuté pre vonkajšie použitie, často ako samostatne stojace piliere, ktoré môžu byť pripevnené na betónový podklad. Sú vhodné pre umiestnenie elektromerov alebo ako distribúčne body v exteriéri.
- Rozvodnice s integrovanými zásuvkami: Niektoré nástenné rozvodnice sú pripravené priamo na použitie a sú osadené rôznymi typmi zásuviek. Napríklad profesionálna nástenná rozvodnica s priestorom pre 11 modulov je osadená zásuvkami 32A/5p, 16A/5p a 4x 230V, pričom je už vydrátovaná a pripravená na vloženie ističov. Iné konfigurácie môžu obsahovať zásuvky 1x 32A/400V (5-pól) a 2x 230V, alebo 1x 16A/400V (4-pól) a 2x 230V. Tieto sú ideálne pre dielne, garáže alebo dočasné napájanie.
- Certifikované rozvádzače pre ZSD a VSD: Existujú špeciálne certifikované rozvádzače pre dodávku elektrickej energie (ZSD) a odber elektrickej energie (VSD), ktoré musia spĺňať špecifické normy, ako napríklad nová norma platná od 1.1.2025. Tieto rozvádzače sú pripravené aj pre moderné technológie ako fotovoltika (FVE) a dvojtarif, pričom často obsahujú povinný vypínací prvok na vývode.
ELEKTROINŠTALÁCIE PRE DOMÁCE ZARIADENIA, KTORÉ BY MALI VEDIEŤ UČŇAJŠÍ ELEKTROINŠTALATÉRI
Dôležitosť správneho plánovania a inštalácie
Elektrická inštalácia v dome či byte je komplexná práca, ktorá by mala byť zverená odborníkovi elektrikárovi. Avšak, podľa jeho pokynov je možné vykonať niektoré práce samostatne. Pri výbere a inštalácii rozvodnej skrine je dôležité dodržiavať platné normy a predpisy. Nesprávna inštalácia alebo použitie nevhodného typu rozvodnice môže viesť k vážnym bezpečnostným rizikám, ako sú úraz elektrickým prúdom, skrat alebo požiar.
Pri plánovaní elektroinštalácie je potrebné zohľadniť nielen aktuálne potreby, ale aj potenciálne budúce rozšírenie. Dostatočná kapacita rozvodnice a možnosť jej neskoršieho rozšírenia môžu v dlhodobom horizonte ušetriť náklady a komplikácie.
Elektrický rozvádzač je teda nenahraditeľnou súčasťou moderného bývania a prevádzok, zabezpečujúcou bezpečnú a efektívnu distribúciu elektrickej energie. Jeho správny výber a inštalácia sú kľúčové pre bezproblémovú funkčnosť celej elektroinštalácie.
