Bytový rozvádzač, často nazývaný aj "centrálny mozog" elektroinštalácie, je kľúčovým prvkom zabezpečujúcim bezpečnosť a funkčnosť elektrického systému v každom modernom bývaní. Pre dvojizbový byt je jeho správny návrh a inštalácia rovnako dôležitá ako v akomkoľvek inom type obydlia. Tento článok je určený pre pokročilých domácich majstrov, projektovo zameraných zákazníkov a investorov, ktorí chcú detailne pochopiť logiku návrhu bytového rozvádzača, jeho komponenty a bezpečnostné aspekty.
Základné princípy návrhu rozvádzača podľa noriem
Návrh rozvádzačov a ich istenia sa riadi prísnymi normami a predpismi, ktoré zaručujú bezpečnosť užívateľov a ochranu majetku. Medzi najdôležitejšie patria:
- STN 33 2000-4-41 (Ochrana pred úrazom elektrickým prúdom): Táto norma definuje základné požiadavky na ochranu pred nebezpečným dotykovým napätím a inými formami ohrozenia spôsobenými elektrickým prúdom.
- STN 33 2000-5-53 (Spínacie a riadiace prístroje): Špecifikuje požiadavky na výber a inštaláciu spínacích a riadiacich prístrojov, ako sú ističe a prúdové chrániče.
- STN 33 2130 (Elektrické inštalácie nízkeho napätia v obytných a občianskych budovách): Táto norma pokrýva celkové požiadavky na elektrické inštalácie v obytných budovách vrátane bytov.
Dodržiavanie týchto noriem nie je len legislatívnou požiadavkou, ale predovšetkým zárukou bezpečnosti. Zle navrhnuté radenie ističov, chráničov a prepäťových ochrán (SPD) môže totiž znížiť úroveň ochrany pred úrazom elektrickým prúdom aj pred vznikom požiaru.
Modulárna konštrukcia a jej výhody
Väčšina moderných bytových rozvádzačov je konštruovaná ako modulárna. To znamená, že sa skladá z jednotlivých modulov, z ktorých každý má štandardnú šírku jeden modul (približne 18 mm). Táto modularita prináša niekoľko kľúčových výhod:
- Flexibilita: Umožňuje prispôsobiť rozvádzač presným potrebám konkrétnej inštalácie a jednoducho ho rozšíriť v budúcnosti.
- Prehľadnosť: Jednotlivé moduly (ističe, chrániče) sú jasne oddelené, čo uľahčuje identifikáciu a manipuláciu.
- Estetika: Modulárne rozvádzače sú zvyčajne umiestnené v elegantných krytoch, ktoré sa dajú integrovať do interiéru.
Pri výbere rozvodnice je dôležité myslieť na rezervu. Rozvádzač, ktorý je už pri montáži "plný na 100 %", je zle navrhnutý. Odporúča sa zabezpečiť dostatočnú modulovú rezervu, zvyčajne aspoň 20-30 % voľných modulov pre budúce rozšírenia alebo dodatočné spotrebiče.

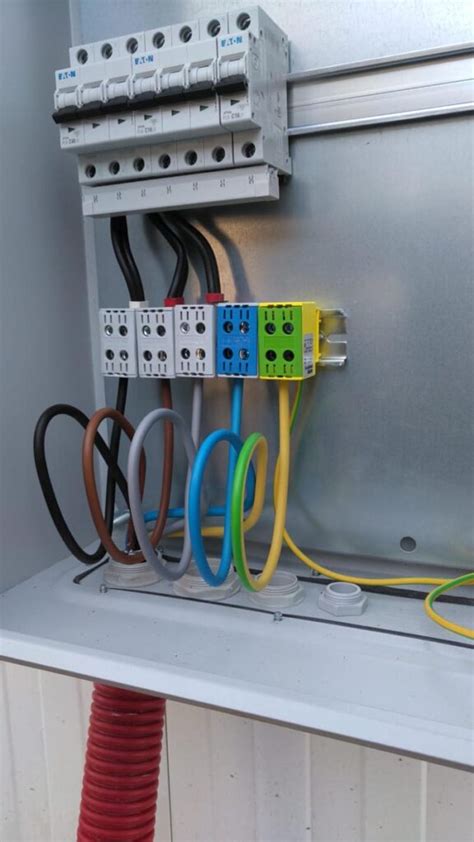

Kľúčové komponenty bytového rozvádzača
Bytový rozvádzač je komplexné zariadenie, ktoré sa skladá z niekoľkých dôležitých častí:
- Rozvodnica (kryt): Kovový alebo plastový kryt, ktorý slúži na umiestnenie všetkých komponentov a ochranu pred dotykom. Kovové rozvodnice ponúkajú vyššiu odolnosť voči vandalizmu a požiaru, ale vyžadujú uzemnenie. Plastové sú ľahšie a často esteticky príjemnejšie pre interiérové použitie.
- DIN lišta: Kovová lišta vo vnútri rozvodnice, na ktorú sa montujú modulárne prístroje pomocou špeciálnych držiakov.
- Vstupné ističe: Prvé ističe v rade, ktoré slúžia na celkové odpojenie elektrického prúdu do bytu. V prípade jednofázového pripojenia sa zvyčajne používa dvojpólový istič (fázový a nulový vodič).
- Prúdové chrániče (RCD - Residual Current Device): Zariadenia, ktoré chránia pred chybovým prúdom (únikom na ochranný vodič alebo priamym dotykom človeka). Dôležité je si uvedomiť, že RCD sám o sebe neobsahuje nadprúdovú ochranu.
- Kombinované prúdové chrániče (RCBO - Residual Current Breaker with Overcurrent protection): Tieto prístroje spájajú funkciu ističa (ochrana pred preťažením a skratom) a prúdového chrániča (ochrana pred úrazom elektrickým prúdom) v jednom module. Majú význam najmä pri okruhoch, kde nechceme, aby porucha jedného spotrebiča odpojila aj ostatné vetvy (napríklad chladnička, kotol, server).
- Samostatné ističe: Používajú sa na ochranu jednotlivých elektrických obvodov (svetlá, zásuvky, spotrebiče).
- Prepäťové ochrany (SPD - Surge Protective Device): Chránia elektroinštaláciu a pripojené spotrebiče pred prepätím, ktoré môže byť spôsobené napríklad bleskom alebo spínacími javmi v sieti. Podľa typu pripojenia a bleskovej ochrany objektu sa dopĺňajú SPD typu 1, 2 alebo 3. V rodinných domoch býva SPD typu 1 často v elektromerovom rozvádzači (pri LPS - Lightning Protection System), SPD typu 2 zvyčajne v bytovom rozvádzači.
- Zbernice (nulová a zemná): Medené pásy s dielektrickým základom, ktoré slúžia na bezpečné pripojenie nulových a ochranných vodičov.
- Prepojovacie káble: Vodiče správneho prierezu na prepojenie jednotlivých modulov.

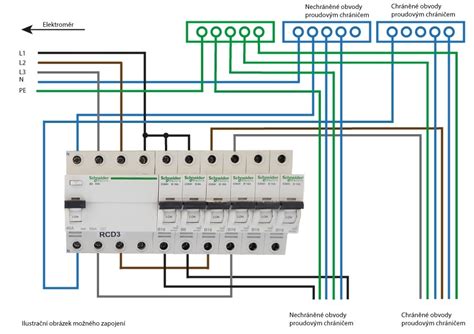

Návrh obvodov a selektivita istenia
Jedným z kľúčových aspektov návrhu rozvádzača je správne rozdelenie elektrických obvodov. Nárast počtu a výkonu domácich spotrebičov v moderných bytoch si vyžaduje systematizáciu zaťaženia. Hlavným cieľom je zabrániť zlyhaniam siete a mimoriadnym udalostiam, keď je súčasne zapnutých viacero vysoko výkonných zariadení.
Zásady rozdelenia okruhov:
- Rozdelenie pod viaceré RCD/RCBO: Nekoncentrujte celý byt pod jeden prúdový chránič. Jeden prúdový chránič pre celý byt je zvyčajne nevhodný. Odporúča sa mať viac RCD alebo RCBO - napríklad zvlášť pre svetelné okruhy, zásuvky v izbách, kuchyňu, kúpeľňu a technické okruhy.
- Selektivita istenia: Okrem logického radenia prístrojov treba riešiť aj selektivitu istenia. Cieľom je, aby pri poruche vypadávali najprv "nižšie" ističe (tie chrániace konkrétny okruh) a nie hlavný istič alebo hlavný prúdový chránič celého bytu. Toto zabezpečí, že pri poruche v jednej časti bytu zostane zvyšok inštalácie funkčný. RCBO má význam najmä pri okruhoch, kde nechcete, aby porucha odpojila aj iné vetvy - napríklad chladnička, kotol, server, vybrané zásuvkové okruhy. RCBO spája funkciu ističa a prúdového chrániča v jednom prístroji a zvyšuje selektivitu.
Príklad rozdelenia okruhov v 2-izbovom byte:
- Okruh 1 (Osvetlenie): Pre všetky svetelné body v byte. Zvyčajne postačuje istič 10 A a kábel s prierezom 1,5 mm².
- Okruh 2 (Zásuvky - obývacia izba a chodba): Pre bežné zásuvky v týchto priestoroch. Istenie 16 A a kábel 2,5 mm².
- Okruh 3 (Zásuvky - spálňa): Podobne ako okruh 2.
- Okruh 4 (Kuchyňa - zásuvky): Pre zásuvky v kuchyni, ktoré nie sú určené pre vysoko výkonné spotrebiče. Istenie 16 A, kábel 2,5 mm².
- Okruh 5 (Kuchyňa - sporák/varná doska): Pre elektrický sporák alebo varnú dosku. Vyžaduje špecializovaný istič (napr. 3x16 A alebo 3x20 A) a kábel s dostatočným prierezom (napr. 5x2,5 mm² alebo 5x4 mm²).
- Okruh 6 (Kúpeľňa - zásuvky a osvetlenie): Pre zásuvky a osvetlenie v kúpeľni. Tento okruh by mal byť chránený prúdovým chráničom s citlivosťou 30 mA (pre zvýšenú ochranu) alebo kombinovaným prúdovým chráničom (RCBO). Istenie 16 A, kábel 2,5 mm².
- Okruh 7 (Práčka/Sušička): Pre práčku, prípadne sušičku. Odporúča sa samostatný okruh s ističom 16 A a kábel 2,5 mm², chránený RCD/RCBO.
- Okruh 8 (Ohrievač vody/Klimatizácia - ak sú): Pre špecializované spotrebiče s vyšším výkonom.
- Prepäťová ochrana (SPD): Zvyčajne sa inštaluje na začiatok rozvádzača, pred hlavný istič alebo za neho, v závislosti od typu.
Tip: Pri výbere rozvodnice myslite na rezervu radov a modulov.
Montáž a inštalácia rozvádzača
Samotná montáž rozvádzača by mala byť zverená kvalifikovanému elektrikárovi. Proces inštalácie zahŕňa niekoľko krokov:
- Výber umiestnenia: Rozvádzač by mal byť umiestnený na prístupnom mieste, zvyčajne v blízkosti vstupu do bytu, ale zároveň mimo priameho dosahu detí a v mieste, kde nehrozí kontakt s vodou. Odporúčaná výška inštalácie je približne 1,5 až 1,8 metra od podlahy.
- Príprava otvoru (pre zapustený rozvádzač): Ak ide o zapustený rozvádzač, je potrebné v stene vyrezať otvor zodpovedajúcich rozmerov.
- Upevnenie rozvodnice: Rozvodnica sa pevne prichytí k stene pomocou hmoždiniek a skrutiek.
- Preťahovanie káblov: Všetky elektrické káble z jednotlivých obvodov sa privedú do rozvodnice. Je dôležité zabezpečiť správne vedenie káblov, aby sa predišlo ich poškodeniu alebo skríženiu.
- Montáž modulárnych prístrojov: Na DIN lištu sa postupne montujú jednotlivé ističe, prúdové chrániče, prepäťové ochrany a iné komponenty podľa vypracovanej schémy.
- Prepojovanie vodičov: Pomocou prepojovacích káblov a zberníc sa jednotlivé moduly prepoja podľa schémy zapojenia. Dôležité je dodržať správnu farbu izolácie vodičov (fázový, nulový, ochranný).
- Označenie: Po dokončení montáže a prepojení je nevyhnutné dôkladne označiť každý istič a prúdový chránič popisom okruhu, ktorý ovláda (napr. "Osvetlenie chodba", "Zásuvky kuchyňa", "Sporák"). Aj perfektne navrhnutý rozvádzač je bez označenia a dokumentácie pre používateľa prakticky nečitateľný.
Čo to znamená prerábať elektrický rozvádzač ?
Dôležitosť označenia a dokumentácie
Aj ten najlepšie navrhnutý a nainštalovaný rozvádzač môže byť pre bežného užívateľa nepochopiteľný bez adekvátneho označenia a dokumentácie. Každý istič, prúdový chránič a iný prístroj by mal byť jasne označený štítkom popisujúcim jeho funkciu (napr. "Osvetlenie obývacia izba", "Zásuvky spálňa", "Boiler").
Okrem toho je vhodné mať v rozvádzači alebo v jeho blízkosti uloženú schému skutočného stavu elektroinštalácie. Táto dokumentácia je neoceniteľná pri akýchkoľvek budúcich úpravách, opravách alebo pri riešení problémov. V prípade potreby je možné do rozvádzača umiestniť aj dokumentáciu od podlahového alebo stropného vykurovania, ak je napájané z tohto rozvádzača (podľa požiadaviek normy ČSN 33 2000-7-753).
Záver
Návrh a inštalácia bytového rozvádzača v 2-izbovom byte si vyžaduje odborné znalosti a dodržiavanie platných noriem. Správne dimenzovanie, rozdelenie obvodov, použitie adekvátnych ochranných prvkov a dôkladné označenie sú kľúčové pre bezpečnosť, spoľahlivosť a komfort užívania elektrickej inštalácie. Vždy odporúčame zveriť návrh a montáž kvalifikovanému projektantovi elektro alebo elektrikárovi s potrebnou praxou.
