Vodomery, aj keď sa na prvý pohľad môžu zdať ako jednoduché zariadenia, predstavujú komplexnú oblasť, ktorá spája technológiu, legislatívu a environmentálne ohľady. Pochopenie ich fungovania, správneho výberu a legislatívnych požiadaviek je kľúčové pre spravodlivé vyúčtovanie a efektívne hospodárenie s vodnými zdrojmi. Často sa stretávame s nejasnosťami, napríklad nesprávnym chápaním dynamického rozsahu vodomeru ako ukazovateľa presnosti, pričom v realite je presnosť meradla oveľa komplexnejší parameter. Spoločnosti ako Kamstrup sa pri vývoji vodomerov primárne nezameriavajú na tento parameter, ale skôr na celkovú spoľahlivosť a presnosť merania v rôznych prevádzkových podmienkach.
Metrológia a jej úloha v meraní
Metrológia, ako veda o meraní, preniká do mnohých aspektov nášho každodenného života, často bez toho, aby sme si to uvedomovali. V kontexte technického zariadenia budov (TZB) zohráva metrológia kľúčovú úlohu pri meraní rôznych technických a fyzikálnych veličín. Zameriava sa predovšetkým na merače tepla a chladu, vodomery na studenú a teplú vodu, plynomery a elektromery. Tieto meradlá sú nevyhnutné pre spravodlivé rozúčtovanie nákladov na energie a vodu.
S prísnymi pravidlami metrológie sa stretávame pri zabezpečovaní presného merania, ktoré nám poskytuje spätnú väzbu na kontrolu spotreby a nákladov. Okrem toho, metrológia umožňuje aj opätovné využitie meradiel prostredníctvom ich následného overenia. Týmto spôsobom sa vytvára ekologická, tzv. zelená, alternatíva k novým meradlám, ktoré by po krátkom čase skončili ako odpad. Ing. [Meno odborníka, ak by bolo známe] zdôrazňuje kľúčovú úlohu metrológie pri spravodlivom vyúčtovaní a kontrole spotreby.

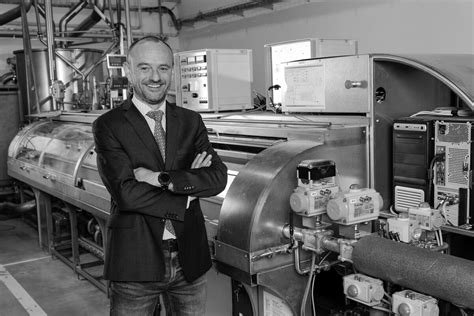

Na Slovensku môže overenie určených meradiel vykonávať výhradne Slovenský metrologický ústav, určená organizácia alebo autorizované metrologické pracoviská poverené Úradom pre normalizáciu, metrológiu a skúšobníctvo Slovenskej republiky. Spoločnosť ENBRA SLOVAKIA s.r.o. prevádzkuje autorizované metrologické pracovisko (AMP) a ponúka komplexné metrologické služby. AMP je spôsobilé na overovanie určených meradiel podľa §31 Zákona č. 157/2018 a na vykonávanie akreditovaných činností podľa normy ISO/IEC 17025:2017. Pre zabezpečenie správneho merania v prevádzke je nevyhnutná odborná montáž meradiel. ENBRA bola prvou súkromnou spoločnosťou na Slovensku autorizovanou na merače tepla, čím prelomila doterajšiu dominanciu štátnych teplárenských spoločností a výrobcov. Dnes disponuje vlastnými skúšobnými stanicami, akreditovanými a validovanými postupmi, ako aj vynikajúcimi výsledkami v medzilaboratórnych porovnaniach. Spoločnosť kladie dôraz aj na ekologický dopad svojich činností, snaží sa znižovať záťaž na planétu prostredníctvom "zelených produktov" a sledovaním a znižovaním spotreby.
Legálna metrológia a ochrana spotrebiteľa
Legálna metrológia sa zaoberá meracími procesmi predovšetkým z hľadiska ochrany spotrebiteľa. Vďaka nej si môžeme byť istí, že naša spotreba, za ktorú platíme, je dôveryhodne meraná. Pandémia koronavírusu mala dopad aj na oblasť metrológie, najmä na platnosť overenia určených meradiel. Úrad pre normalizáciu, metrológiu a skúšobníctvo vydával usmernenia, ktoré reflektovali situáciu núdzového stavu. V dôsledku toho mohli používatelia meradiel, ktorým uplynula lehota platnosti overenia, naďalej používať meradlá bez nového overenia až do stanoveného dátumu, pokiaľ splnili zákonné podmienky. V prípade núdzového stavu by to prakticky znamenalo úplné zastavenie činností spojených s metrológiou. V teplárenstve je však možné meniť a overovať meradlá umiestnené na "patách" objektov alebo vo výmenníkových staniciach.
Bez vykonania metrologickej kontroly alebo posúdenia zhody sa určené meradlo nesmie uviesť na trh ani používať. Používať určené meradlo na určený účel možno len s platným overením, ak sa toto vyžaduje. Overenie meradla je potvrdením, že namerané hodnoty spĺňajú predpísané tolerancie najvyšších dovolených chýb. Každé meradlo používané v obchodnom styku, teda na základe ktorého sa fakturuje alebo súvisí s platbou, musí spĺňať požiadavky stanovené príslušnými vyhláškami. Namerané hodnoty musia rešpektovať dodávatelia aj odberatelia. Overenie slúži ako objektívny dôkaz o splnení predpísaných požiadaviek a o požadovaných metrologických vlastnostiach meradla.
Životnosť a opätovné využitie vodomerov
Doba platnosti overenia sa pri jednotlivých meradlách líši. Nebytové vodomery na studenú vodu sa overujú každých 6 rokov, na teplú vodu každé 4 roky. Merače tepla a ich komponenty sú overované po 4 rokoch. Bytové vodomery na studenú a teplú vodu majú jednotnú dobu platnosti 5 rokov, čo bolo zjednotené novou legislatívou v roku 2019. Platnosť overenia zaniká uplynutím stanovenej lehoty, vykonaním zmien ovplyvňujúcich metrologické vlastnosti, poškodením alebo znehodnotením meradla.
Po uplynutí lehoty 5 rokov sa mnohí pýtajú, čo sa deje s vodomermi. Životnosť vodomeru nie je striktne stanovená, podobne ako pri automobiloch, ktoré musia pravidelne prechádzať technickou kontrolou. Dôležité je, že ak vodomer nie je mechanicky poškodený, je možné ho znovu overiť, namiesto toho, aby skončil ako odpad. Ide o tzv. následné overenie. Spoločnosti ako ENBRA dávajú vodomerom aj meračom tepla "nový život" a vracajú ich do obehu. Následné overenie prebieha podľa národnej legislatívy v zmysle "nového prístupu", čo znamená, že proces je podobný uvádzaniu meradiel na trh. Skúška presnosti sa vykonáva v troch bodoch prietoku: Q1, Q2 a Q3. Zákon ani životnosť vodomeru nestanovujú limit pre počet následných overení. Technicky a legislatívne je možné repasovať a následne overovať všetky dostupné vodomery, pokiaľ dodávateľ alebo výrobca zabezpečí prísun náhradných dielov, vhodné technologické vybavenie, odborne zdatný personál a logistické zabezpečenie. Overovanie však smie vykonávať len autorizované metrologické pracovisko. Kvalita repasovaných vodomerov je často porovnateľná s novými, pričom sa nerobia rozdiely v záručnej lehote.
Hydrology Simplified | The Science of Water Explained
Špecifikácie a klasifikácia vodomerov
Vodmery sa dajú klasifikovať podľa rôznych kritérií. Podľa starého štandardu existovali merače úrovne A, B, C a D, pričom úroveň merania odrážala rozsah pracovného prietoku, najmä pri nízkych prietokoch. S novou verziou normy sa klasifikačná metóda stupňa merania skomplikovala a závisí od viacerých parametrov, ako je hodnota prietoku a pomer rozsahu. Vo všeobecnosti platí, že čím väčší rozsah, tým vyššia úroveň merania.
Podľa menovitého priemeru sa vodomery delia na malokalibrové (do 50 mm) a veľkokalibrové (nad 50 mm). Malokalibrové sa často nazývajú občianske a veľkokalibrové priemyselné vodomery. Toto delenie súvisí aj s pripojovacou formou: malokalibrové sa spájajú závitom, veľkokalibrové prírubou.
Výber správneho vodomeru: Od technológie po ekológiu
Vzhľadom na rastúcu cenu pitnej vody a jej obmedzené zdroje sa otázka presnosti merania spotreby vody a kontroly únikov stáva čoraz aktuálnejšou. Dodávatelia riešia problémy s rozdielom medzi dodaným a fakturovaným množstvom vody. Zlepšenie merania spotreby vody vyžaduje komplexnú optimalizáciu siete a merania, podloženú premysleným výberom náhrady existujúceho vodomeru novým, pričom treba brať do úvahy aktuálne prietoky.
Pri meraní v bytoch je nevyhnutné zamerať sa na čo najnižšiu citlivosť vodomera, t. j. schopnosť merať čo najmenšie prietoky - napríklad pri pretekajúcej toalete alebo kvapkajúcom vodovodnom kohútiku. Hranica citlivosti bytového vodomera v metrologickej triede B je 15 l/hod, v triede C (podľa MID rozsah R 160) menej ako 4 l/hod.
Inštalácia predimenzovaných vodomerov môže viesť k tomu, že vodomer pracuje v dolnom meracom rozsahu a nie je schopný registrovať malé prietoky, ktoré sa vyskytujú najmä v nočných hodinách alebo pri cyklických odberoch. V niektorých systémoch s pravidelnými cyklami vysokého odberu vody (napr. školy, plavárne) a základného odberu na hygienické potreby sú predurčené združené vodomery.
Diaľkové odpočty a inteligentné meranie
Zber dát z vodomerov je ďalším faktorom ovplyvňujúcim spoľahlivosť merania. Vizuálny zber dát v mesačných alebo dlhších intervaloch je časovo náročný, generuje chyby a nie je aktuálny. Moderné riešenia zahŕňajú diaľkové odpočty, ktoré umožňujú bezdrôtový zber dát pomocou mobilných terminálov. Systémy ako Sensus((S))cout umožňujú automatické odpovedanie meradiel na výzvu na odpočet alebo pri voľnom odpočte v danom pásme. Vďaka implementácii takýchto systémov sa podarilo redukovať rozdiel medzi dodaným a nameraným objemom vody na minimum (napr. z 30 % na 0,4 %).
Európska smernica (EÚ) 2018/2002 zavádza povinnosť používať merače s diaľkovým odpočtom pre merače tepla, meradlá teplej úžitkovej vody a pomerové rozdeľovače tepla od októbra 2020. Merače bez tejto funkcie musia byť do roku 2027 vybavené funkciou diaľkového odpočtu alebo vymenené.
Rozdiely medzi kalibráciou a overením
Je dôležité rozlišovať medzi kalibráciou a overením meradla. Cieľom kalibrácie je stanoviť vzťah medzi hodnotami indikovanými meradlom a etalónom, čo umožňuje následné stanovenie korekcií. Cieľom overenia určeného meradla je zistiť, či hodnoty indikované meradlom vyhovujú najväčším dovoleným chybám. Pred overením je vhodné vykonať kalibráciu a prípadnú justáž (nastavenie) meradla, čím sa zvyšuje pravdepodobnosť úspešného overenia a znižujú sa zbytočné finančné náklady.
Legislatívny rámec a povinnosti používateľov
Zákon o metrológii a súvisiace vyhlášky definujú povinnosti používateľov meradiel. Povinnosť používať určené meradla sa vzťahuje na merania súvisiace s platbami. V prípade pochybností o správnosti nameraných údajov môže odberateľ požiadať prevádzkovateľa distribučnej sústavy o preskúšanie meradla. Overenie elektromerov a plynomerov zabezpečuje prevádzkovateľ distribučnej sústavy.

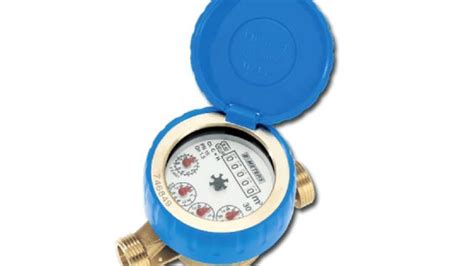

Bežné typy vodomerov a ich vlastnosti
Na trhu sú dostupné rôzne typy vodomerov, vrátane jednovtokových suchobežných vodomerov od výrobcov ako Wehrle a Zenner. Tieto vodomery sa vyznačujú presnými výsledkami merania, vysokou spoľahlivosťou a odolnosťou voči nečistotám. Sú konštruované s ohľadom na dlhú životnosť a možnosťou doplnenia o moduly pre diaľkové odpočty.
Vodomery Wehrle, napríklad typ STANDARD a MODULARIS, ponúkajú rôzne metrologické triedy (B, C) a sú pripravené pre modernú komunikáciu. Typ MODULARIS je možné dovybaviť elektronickými modulmi ako M-Bus alebo rádiovým modulom Sontex 581. Vodomery s impulzným výstupom sú vhodné pre elektronický zber dát a môžu byť napojené na rôzne systémy merania.
Vodomery Zenner, ako ETKD/ETWD, disponujú antimagnetickou spojkou a detekciou proti mechanickému ovplyvňovaniu. Sú vhodné pre horizontálnu aj vertikálnu montáž a sú schválené podľa smernice MID. Možnosti prenosu dát zahŕňajú vysielač impulzov, ktorý je možné kedykoľvek doinštalovať bez ovplyvnenia doby overenia merača.
Ekologický prínos repasovaných vodomerov
Repasovaný vodomer, ktorý spĺňa všetky zákonom stanovené parametre, predstavuje lacnejšiu alternatívu k novým meradlám. Napriek tomu, pri súčasnom vývoji technológií a rastúcej cene vody sa investícia do nových vodomerov jednoznačne oplatí. Repasované vodomery však tiež prispievajú k ekológii tým, že sa predlžuje ich životnosť a znižuje sa produkcia odpadu. Následným overením sa znižujú emisie vznikajúce pri výrobe nových zariadení.
Výber vodomeru: Praktické aspekty
Pri výbere nového vodomeru je dôležité zvážiť viacero atribútov, nielen cenu. Dôležitá je konštrukcia zariadenia, jeho citlivosť a presnosť. Pri výmene starého zariadenia je nevyhnutné dodržať niekoľko podmienok vrátane odpočtu a zaplombovania nového vodomeru. Montážna plomba slúži ako ochrana pred neoprávnenou demontážou.
Dôležitým faktorom je aj antimagnetická odolnosť, schopnosť odolať pokusom o zastavenie priloženým magnetom. Pri každej výmene je vhodné nezabudnúť na montáž spätnej klapky na teplú vodu.
Pri výbere vodomeru je kľúčové zohľadniť metrologické parametre, ako je trieda presnosti. Norma MID klasifikuje presnosť pomerom trvalého prietoku (Q3) a minimálneho prietoku (Q1). Najväčšia dovolená chyba pre prietokový úsek za meračom je ±3 %. V prípade triedy presnosti 2 je najväčšia povolená chyba v hornom úseku ±2 % pri teplotách do 30 °C a ±3 % pri teplotách nad 30 °C.
Hydrology Simplified | The Science of Water Explained
Rádiové vodomery zaznamenávajú priebeh spotreby v jednotlivých mesiacoch a motivujú k úspornejšiemu zaobchádzaniu s vodou. Spoločnosť Wehrle ponúka bytové vodomery s možnosťou diaľkového rádiového prenosu dát, ktoré sú vhodné pre studenú aj teplú vodu a umožňujú montáž v horizontálnej aj vertikálnej polohe.
Supercom 541 je rádiový pulzný adaptér, vhodný pre akékoľvek meradlo s impulzným výstupom. Je vybavený obojsmerným rádiovým modulom a dvoma pulznými vstupmi, pričom skenuje impulzy z jedného alebo dvoch meradiel a zaznamenáva dáta o spotrebe.
Celkovo je výber a správna prevádzka vodomerov komplexnou problematikou, ktorá má priamy vplyv na naše peňaženky a na efektívne využívanie cenných vodných zdrojov.
