Vetranie je základným predpokladom pre zdravé a príjemné vnútorné prostredie. V moderných bytových jednotkách, kde sa kladie dôraz na energetickú účinnosť a minimalizáciu tepelných strát, nadobúda rekuperačné vetranie čoraz väčší význam. Tento článok sa zameriava na decentralizované systémy rekuperácie tepla určené pre jednotlivé bytové jednotky, analyzuje ich princípy, výhody a predstavuje rôzne technické riešenia dostupné na trhu.
Princíp Rekuperácie Tepla: Návratnosť Investície do Kvality Vzduchu
Rekuperačné vetranie je proces, pri ktorom sa znehodnotený vnútorný vzduch odvádzaný z priestoru využíva na predohriatie čerstvého vonkajšieho vzduchu, ktorý je následne privádzaný do interiéru. Kľúčovým prvkom tohto systému je rekuperačný výmenník, ktorý zabezpečuje efektívny prenos tepla medzi odpadovým a privádzaným vzduchom bez ich priameho zmiešania. Týmto spôsobom sa minimalizujú tepelné straty spojené s prirodzeným vetraním, čo vedie k významným úsporám energie na vykurovanie.

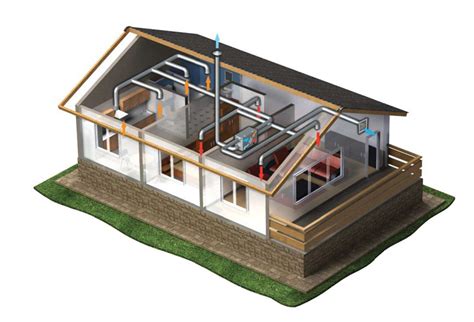

Decentrálny systém v poňatí spoločnosti ATREA predstavuje vetraciu jednotku s rekuperáciou tepla pre každý byt v danom bytovom dome. V každom byte je malá vetracia jednotka, ktorá zaisťuje riadené rovnotlakové vetranie s rekuperáciou tepla. Táto jednotka privádza čerstvý vzduch do obytných miestností pomocou potrubia, zatiaľ čo odsávaný vzduch je odvádzaný z kúpeľne, toalety a kuchyne. Prívod a odvod vonkajšieho vzduchu sa rieši podľa situácie - či sa jedná o jeden byt alebo skupinu bytov, a s ohľadom napríklad na požiarne požiadavky.
Vysvetlenie vetrania s rekuperáciou tepla
Technické Riešenia: Rozmanitosť na Trhu
Na trhu je dostupných viacero typov rekuperačných jednotiek, ktoré sa líšia technickým riešením, účinnosťou, ovládaním a určením.
Jednotky s Protiprúdovým Výmenníkom
Tento typ výmenníka je najčastejšie používaný v decentralizovaných rekuperačných jednotkách. Vyznačuje sa vysokou účinnosťou prestupu tepla, často dosahujúcou až 90 % a viac.
Rad SAVE: Vzduchotechnické jednotky s rekuperáciou tepla SAVE sú vetracie jednotky pre prívod filtrovaného a tepelne upraveného čerstvého vzduchu do obytných miestností a odvod zodpovedajúceho množstva znehodnoteného vzduchu. Rekuperačné jednotky SAVE sú k dostaniu s vertikálnym pripojením, s energeticky úspornými ventilátormi s EC motormi, zabudovanou reguláciou a s protiprúdovým výmenníkom VTC. Tieto jednotky získali certifikát Eurovent a sú schválené a zapísané pre program Nová zelená úsporám.
Rad SABIK: Vetracie jednotky s rekuperáciou tepla SABIK sú určené pre vetranie bytov a rodinných domov a sú vybavené plastovým protiprúdovým výmenníkom s účinnosťou až 94 %. Jednotky SABIK sú osadené dvoma radiálnymi ventilátormi s úspornými jednofázovými EC motormi a plne automatickým riadiacim systémom s plynulou reguláciou otáčok, ktorú zabezpečujú štyri kombinované snímače teploty a relatívnej vlhkosti. Dizajnový drôtový ovládač umožňuje manuálne prepínanie otáčok ventilátorov, ovládanie by-passu, zapnutie funkcie BOOST, aktiváciu automatickej prevádzky, nočného vychladzovania a signalizáciu zanesenia filtrov. Na strane nasávania i výtlaku sú jednotky vybavené filtrami G4 (voliteľne na sanie filtrom F7).
Rad EHR: Rekuperačné jednotky EHR sú určené pre vetranie bytov a rodinných domov a vyznačujú sa vysokou účinnosťou, jednoduchou montážou, automatickým režimom a jednoduchým ovládaním. Malé, ľahké a kompaktné jednotky EHR sú určené pre montáž na strop alebo na podlahu a sú určené pre trvalú prevádzku. Vzhľadom k vysokej účinnosti nie je nutné väčšinou používať dohrev vzduchu, malé straty vetraním pokryje vykurovací systém bytu. Nároky na užívateľa sú minimálne - ovládanie otáčok v dvoch stupňoch a občasné čistenie filtrov.
Rad RDCD: Rekuperačné vetracie jednotky RDCD sú určené na vetranie bytov a rodinných domov a sú vybavené plastovým protiprúdovým výmenníkom tepla s účinnosťou až 97 %. Vetracie jednotky RDCD sú vybavené dvoma radiálnymi ventilátormi s účinnými jednofázovými EC motormi. Inštalácia sa vykonáva v interiéri s maximálnou teplotou okolia od 0 do 40 °C. V priestoroch, kde sú teploty často nižšie ako -5 °C, sa odporúča inštalovať predhrievač vzduchu s dostatočným výkonom na prívod čerstvého vzduchu. Jednotky sú vybavené filtrami G4 na strane nasávania a výtlaku (voliteľne s filtrom F7 na strane nasávania) a sú určené na nepretržitú prevádzku.
Rad DOMEO 210: Vetracie jednotky s rekuperáciou tepla DOMEO 210 sú určené pre vetranie rodinných domov a sú vybavené protiprúdovým výmenníkom s účinnosťou až 92 % spätného získania tepla. Pre letné obdobie sú jednotky vybavené obtokom. Jednotky DOMEO 210 sú vybavené dvomi plochými radiálnymi ventilátormi s EC motormi, vďaka ktorým sú mimoriadne tiché. Skriňa rekuperačných jednotiek DOMEO 210 je vyrobená z vysoko kvalitného EPP, ktorý zaisťuje minimálne tepelné straty. Jednotky sú na strane nasávania odpadového vzduchu vybavené filtrom G4 a na sanie čerstvého vzduchu filtrom M5 (voliteľne filtrom M7 - na dopyt). Rekuperačná jednotka DOMEO 210 FL je súčasťou programu Nová zelená úsporám.
Rad NEMBUS 210: Vetracia jednotka s rekuperáciou tepla NEMBUS 210 je určená pre vetranie bytov a rodinných domov a je vybavená protiprúdovým výmenníkom s účinnosťou až 93 %. Rekuperačná jednotka NEMBUS 210 je osadená dvoma radiálnymi ventilátormi s úspornými jednofázovými EC motormi. Jednotka je vybavená plne automatickým riadiacim systémom s reguláciou prietoku podľa relatívnej vlhkosti a štyrmi kombinovanými snímačmi teploty a relatívnej vlhkosti. Systém protimrazovej ochrany umožňuje prevádzku jednotky až do vonkajšej teploty -10 °C bez nutnosti dodatočného predohrevu či dohrevu. Jednotka je na strane nasávania i výtlaku vybavená filtrami G4 (voliteľne na sanie filtrom F7).
Jednotky s Rotačným Výmenníkom
Rotačné výmenníky, hoci môžu dosahovať vysokú účinnosť, majú aj nevýhodu v možnom prenose vlhkosti a zápachov medzi odpadovým a privádzaným vzduchom, čo ich robí menej vhodnými pre bytové jednotky, kde je hygiena a kvalita vzduchu kľúčová.
Rad SAVE (s rotačným výmenníkom VTR): Niektoré jednotky radu SAVE sú k dispozícii aj s rotačným výmenníkom VTR. Je dôležité zvážiť špecifické vlastnosti rotačného výmenníka pri výbere systému.
Rad Rovento: Vetracie jednotky Rovento so zabudovaným rotačným regeneračným výmenníkom sú vhodné pre použitie v rodinných domoch, kanceláriách, školách a pod. Dosahujú teplotnú účinnosť až 84 % a sú vybavené ventilátormi s úspornými EC motormi. Jednotky Rovento majú prednastavený systém regulácie a merania pre jednoduché spustenie. Štandardne sú vybavené filtrami triedy G4, na prívod je možné zvoliť filter F7 alebo G4 s uhlíkovým filtrom UF2. Rekuperačné jednotky Rovento sú súčasťou programu Nová zelená úsporám pod kódom SVT8982.
Kompaktné a Špecifické Jednotky
Niektoré jednotky sú navrhnuté s dôrazom na kompaktnosť, tichý chod alebo špecifické montážne požiadavky.
Rad VLLossnay VL: Tieto decentrálne rekuperačné jednotky sú určené na vetranie rezidenčných i komerčných priestorov. Zvislé rekuperačné jednotky s krížovým výmenníkom a účinnosťou rekuperácie tepla až 90 % sa vyznačujú veľmi nízkou spotrebou energie a tichým chodom aj pri maximálnych otáčkach. Jednotky sú vybavené ventilátorom Sirocco, ktorý optimalizuje prúdenie vzduchu a statický tlak, čím sú minimalizované otáčky ventilátora a tým aj hladina hluku. Tieto jednotky majú najvyššiu energetickú účinnosť vo svojej triede podľa EU 1254/2014 a tým minimalizujú prevádzkové náklady. Vďaka variabilnému nastaveniu prietoku je možné zjednodušiť nastavenie prívodu vzduchu a prostredníctvom signálu 0-10 V je možné prietok meniť pomocou statických snímačov vlhkosti alebo CO~2~. Po pripojení k vypínaču svetla je tiež možné prevádzkovať jednotky na režim boost. Pri ručnom alebo automatickom prepnutí bypassu výmenníka je možné voliť medzi vetranie s výmenou alebo bez výmeny tepla. Rekuperačné jednotky VL sú dostupné v ľavom a pravom vyhotovení.
Rad Orka: Vetracie jednotky s rekuperáciou tepla Orka sú určené na vetranie rodinných domov a vďaka svojej malej veľkosti a nízkej váhe sú vhodné na montáž do podhľadu alebo na podlahu. Majú trojotáčkové motory s nízkou spotrebou a sú vybavené krížovým výmenníkom (označenie ST) alebo protiprúdovým doskovým výmenníkom (označenie HR). Na prívode sú vybavené filtrom M5 a na odvode filtrom G4. Regulátory konštantného prietoku vzduchu zaisťujú stály odvod vzduchu bez ohľadu na zvolený stupeň otáčok. Jednotky majú dvojstupňový prepínač otáčok súčasťou dodávky.
Rad VMCS: Vetracie jednotky s rekuperáciou tepla VMCS sú určené na vetranie v školách, komerčných a verejných budovách a sú vybavené plastovým protiprúdovým výmenníkom s účinnosťou až 90 %. Inštalácia sa vykonáva vo vnútorných priestoroch s maximálnou teplotou okolia v rozmedzí 0 až 40 °C. Jednotky sú osadené filtrom triedy G4 na sanie odpadového vzduchu a filtrom triedy M5 na sanie čerstvého vzduchu, voliteľne je na sanie čerstvého vzduchu možné dodať filter F7. Jednotky sú určené pre trvalú prevádzku. Možno ich inštalovať horizontálne pod strop alebo do podhľadu tak, aby bol zaistený dostatok priestoru pre jej pravidelný servis. Jednotky sa dodávajú vrátane bezdrôtového ovládača 4BRF.
Statické jednotky CADS Flexeo 210: Tieto statické vetracie jednotky s rekuperáciou tepla sú určené na vetranie bytových domov alebo menších komerčných objektov s použitím externých ventilátorov a vďaka svojej nízkej váhe sú ideálne na montáž do podhľadu (horizontálne aj vertikálne). Neobsahujú vlastné ventilátory. Sú vybavené protiprúdovým doskovým výmenníkom bez obtoku, s označením BP vrátane obtoku výmenníka pre letnú prevádzku. Protiprúdový doskový výmenník je vyrobený z plastu s účinnosťou až 94 %. Jednotky sú vybavené doskovými filtrami, na prívode M5 a na odvode G4. Maximálny doporučený prietok vzduchu je 210 m³/hod.
Výhody Rekuperačného Vetrania v Bytových Jednotkách
Implementácia rekuperačného vetrania v bytových jednotkách prináša rad benefitov, ktoré presahujú rámec samotnej úspory energie:
Zlepšenie Kvality Vnútorného Ovzdušia: Kontinuálne vetranie zabezpečuje prísun čerstvého vzduchu a odvod znehodnoteného vzduchu, čím sa znižuje koncentrácia CO~2~, vlhkosti, VOC (tých látok) a iných škodlivín. To má priaznivý vplyv na zdravie obyvateľov, redukuje riziko alergií, respiračných ochorení a zlepšuje celkovú pohodu.
Energetické Úspory: Rekuperácia tepla významne znižuje tepelné straty spojené s vetraním. Predohriaty čerstvý vzduch znižuje potrebu dodatočného vykurovania, čo sa premieta do nižších nákladov na energie. Jednotky s EC motormi navyše spotrebúvajú menej elektrickej energie.
Kontrola Vlhkosti: Riadené vetranie pomáha udržiavať optimálnu vnútornú vlhkosť, čím predchádza kondenzácii na vnútorných povrchoch a vzniku plesní. Niektoré jednotky sú vybavené aj snímačmi vlhkosti, ktoré automaticky regulujú intenzitu vetrania.
Filtrácia Vzduchu: Rekuperačné jednotky sú štandardne vybavené filtrami, ktoré zachytávajú prachové častice, peľ a iné nečistoty z vonkajšieho vzduchu. Voliteľné filtre vyššej triedy (napr. F7) dokážu zachytiť aj jemnejšie častice, čo je dôležité pre alergikov.
Komfort a Pohodlie: Moderné systémy umožňujú komfortné ovládanie, či už pomocou drôtových alebo bezdrôtových ovládačov, prípadne integráciou do inteligentných domácich systémov. Funkcie ako BOOST, nočné vychladzovanie či automatická prevádzka zvyšujú užívateľský komfort.
Ochrana Stavby: Predchádzanie nadmernej vlhkosti a kondenzácii chráni stavebnú konštrukciu pred poškodením, ako sú napríklad plesne či degradácia materiálov.
Dôležité Aspekty Pri Výbere a Inštalácii
Pri výbere a inštalácii rekuperačnej jednotky je potrebné zvážiť niekoľko kľúčových faktorov:
Veľkosť a Výkon Jednotky: Výber vhodného výkonu jednotky závisí od veľkosti bytu, počtu osôb a intenzity vetrania. Výrobcovia uvádzajú maximálny odporúčaný prietok vzduchu.
Typ Výmenníka: Ako bolo spomenuté, protiprúdové výmenníky sú vo všeobecnosti preferované pre ich vyššiu účinnosť a absenciu prenosu vlhkosti a zápachov.
Hlučnosť: Nízka hlučnosť jednotky je kľúčová pre komfort bývania, najmä pri jednotkách určených na montáž priamo v obytných priestoroch. Jednotky s EC motormi a optimalizovaným dizajnom ventilátorov sú zvyčajne tichšie.
Ovládanie a Regulácia: Zvážte požadované funkcie a spôsob ovládania. Automatické riadiace systémy s integrovanými snímačmi (teplota, vlhkosť, CO~2~) umožňujú optimálnu prevádzku a úsporu energie.
Údržba: Jednoduchý prístup k filtrom a ich pravidelná výmena sú nevyhnutné pre správnu funkciu a dlhú životnosť jednotky.
Požiadavky na Inštaláciu: Niektoré jednotky sú určené na stropnú montáž, iné na podlahovú, prípadne do podhľadu. Zvážte priestorové možnosti a potrebu servisného prístupu.
Energetická Trieda a Certifikácie: Jednotky s vysokou energetickou účinnosťou a relevantnými certifikátmi (napr. Eurovent) zaručujú spoľahlivú a úspornú prevádzku. Programy ako "Nová zelená úsporám" môžu poskytnúť finančnú podporu pre inštaláciu takýchto systémov.
Rekuperačné vetranie v bytových jednotkách predstavuje moderné a efektívne riešenie pre zabezpečenie zdravej, komfortnej a energeticky úspornej klímy v interiéri. Vďaka širokej škále dostupných technológií je možné nájsť optimálne riešenie pre rôzne potreby a požiadavky, čím sa zvyšuje kvalita bývania a zároveň prispieva k ochrane životného prostredia.
