Rekonštrukcia parozábrany zhora: Prípadová štúdia vlhkostných problémov pri bazéne

Prístavba domáceho bazénu, realizovaná v roku 2019, sa čoskoro po dokončení stala predmetom reklamácie. Už v máji 2020 boli majitelia nútení požiadať o obhliadku, pretože sa na fasáde pod odkvapom strechy objavili nepekné hnedé stekance.

V interiéri boli prejavy vlhkosti obmedzené len na styčné plochy sadrokartónového podhľadu a obvodovej steny.

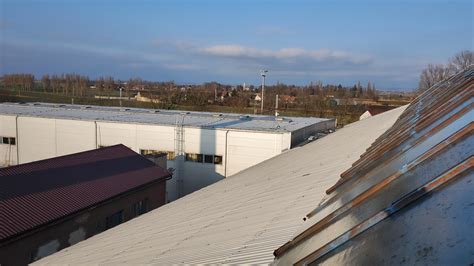

Po obhliadke interiéru sa pozornosť presunula na strechu, ktorá je pultového typu so sklonom približne 11°. Ako strešná krytina bol použitý plech so stojatou drážkou, ktorý nevykazoval žiadne známky poškodenia.

Pre detailné zistenie skutočne realizovanej skladby strešného plášťa a stavu jednotlivých vrstiev bola vykonaná sonda. Výsledky sondáže odhalili nasledovnú skladbu strechy s alarmujúcim vlhkostným stavom:

• Plechová hladká drážková krytina: Na spodnom povrchu boli zjavné kvapky vody.
• Mikroventilačná vrstva: Bola mokrá.
• Difúzne otvorená fólia ľahkého typu: Bola mokrá.
• Debnenie z OSB dosiek hr. 25 mm: Dosky boli mokré v celej hrúbke a v dôsledku nasiaknutia vodou napučali na hrúbku 29 mm.
• Tepelná izolácia z minerálnych vlákien hr. 400 mm (vložená medzi krokvy): Horný povrch bol mokrý, ale smerom do interiéru bola izolácia suchá.
• Drevené krokvy v spáde (hranoly hr. 160+240 mm zoskrutkované svorníkmi): Iba horný povrch krokiev bol vlhký.
• Vzduchová nevetraná vrstva hr. 30 mm (pod vrstvou tepelnej izolácie, vymedzená oceľovou konštrukciou roštu sadrokartónu): Táto vrstva bola tiež postihnutá vlhkosťou.
• Parozábrana (fólia ľahkého typu s hliníkovou vrstvou): Toto bolo kľčové miesto problému.
• Sadrokartónový podhľad vrátane nosného roštu: Vnútorná pohľadová vrstva.

Táto skladba strechy bola charakterizovaná ako ľahká, jednoplášťová, nevetraná s parozábranou z fólie ľahkého typu a sadrokartónovým podhľadom. Statické posúdenie potvrdilo, že pre únosnosť strechy by stačil iba spodný prvok krokvy. Vrchný diel bol zrejme pridaný s cieľom umožniť umiestnenie dostatočného množstva tepelnej izolácie.

Zdroje netesností a prenikaniu vlhkosti

Dôkladný prieskum odhalil viaceré významné zdroje netesností v parozábrane. Medzi najzávažnejšie patrili perforácie spôsobené skrutkami a predovšetkým netesnosti v napojení na obvodovú stenu. Steny boli realizované systémom strateného debnenia z drevoštiepkových dosiek. Vnútorný povrch stien bol pod podhľadom omietnutý, avšak nad úrovňou podhľadu zostala drevoštiepková doska neomietnutá. Na takýto nerovný a nasiakavý podklad nebolo možné parozábranu tesne napojiť.

Ďalšie netesnosti sa objavili v spojoch fólie a v miestach prestupov kabeláže. Zvlášť problematické sa ukázalo osadenie bodového osvetlenia v sadrokartónovom podhľade. Keďže parozábrana bola umiestnená priamo nad podhľadom, montáž bodových svetiel viedla k prerezaniu parozábrany. V týchto miestach prúdil teplý, vlhký vzduch z interiéru priamo do skladby strechy. Tento efekt bol umocnený teplom vyžarovaným zo samotných svietidiel.

Vzhľadom na to, že sa v priestoroch bazénovej haly nachádzalo veľké množstvo vzdušnej vlhkosti, tento teplý a vlhký vzduch prenikaním do strešnej konštrukcie spôsobil masívnu kondenzáciu. Voda nemala šancu sa vsiaknuť do stavebných materiálov, a preto vytekala po debnení pod krytinou alebo po vonkajšej strane strešného plášťa až na fasádu.

Návrh rekonštrukcie zhora

Po analýze situácie bolo nutné nájsť vhodné riešenie rekonštrukcie. Kľúčovou požiadavkou investora bolo nezasahovať do interiéru bazénu počas prác. Preto sa musel zvoliť spôsob rekonštrukcie zhora. Ponúkali sa dva hlavné varianty:

1. Dvojplášťová vetraná strecha: Tento variant bol odmietnutý z dôvodu obavy, že vzhľadom na rozsah netesností pôvodnej parozábrany a vysokú vlhkosť v bazénovej hale nebude možné spoľahlivo odvetrať všetku prenikanú vlhkosť. Netesná parozábrana v kombinácii s vetraním strechy by navyše mohla viesť k nekontrolovateľným tepelným stratám.
2. Realizácia novej skladby strechy nad krokvami s použitím tepelnej izolácie na báze polyizokyanurátu (PIR): Tento variant bol nakoniec zvolený ako optimálne riešenie.

Nová skladba strešného plášťa

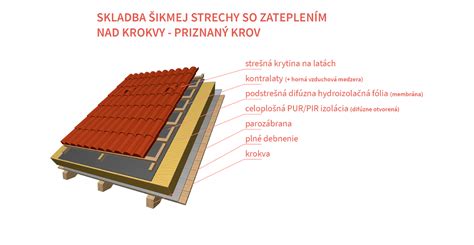

Navrhovaná nová skladba strešného plášťa pozostávala z nasledovných vrstiev umiestnených nad pôvodnými krokvami:

• Mechanicky kotvená povlaková krytina z PVC-P fólie ALKORPLAN 35176 hr. 1,5 mm: Nová, spoľahlivá hydroizolačná vrstva.
• Tepelná izolácia z PIR dosiek v troch vrstvách o celkovej hrúbke 300 mm: Výrazné zlepšenie tepelnoizolačných vlastností.
• Parotesniaca vrstva zo samolepiaceho asfaltovaného pásu TOPDEK AL BARRIER hr. 2,2 mm: Vysoko účinná parozábrana.
• Debnenie z dosiek OSB P+D hr. 25 mm: Nový podklad pre izoláciu.

Pôvodné vrstvy a konštrukcie, ktoré zostali zachované, zahŕňali:

• Spodná časť drevenej krokvy v spáde hr. 240 mm: Ošetrená náterom proti drevokazným hubám a hmyzu.
• Pôvodná parozábrana z fólie ľahkého typu s hliníkovou vrstvou: Táto vrstva bola ponechaná, ale jej funkcia bola prekonaná novou, kvalitnejšou parotesniacou vrstvou.
• Sadrokartónový podhľad vrátane nosného roštu: Vnútorné opláštenie.

Realizácia rekonštrukcie a odhalené problémy

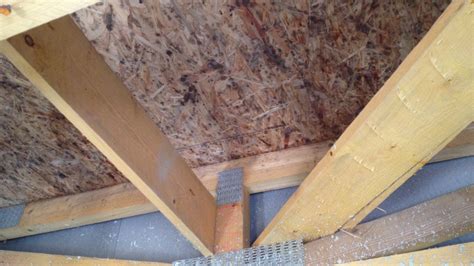

Rekonštrukcia sa začala na jar v roku 2021. Po odstránení pôvodnej plechovej krytiny sa ukázalo, že drevené prvky strechy boli v rozsiahlej miere postihnuté hnilobou a plesňami, najmä OSB dosky pod krytinou a drevo na korune atiky. Toto poškodenie sa prejavilo už po dvoch zimách.

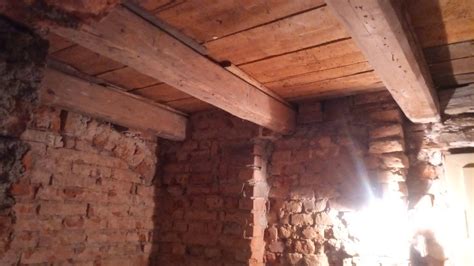

Hnilobou boli zasiahnuté aj horné trámy na krokvách, ktoré bolo nutné odstrániť. Našťastie boli krokvy už v pôvodnom stave rozdelené, čo uľahčilo ich výmenu.

Demontáž starch vrstiev a realizácia nových prebiehala postupne, aby sa zabránilo zatečeniu do interiéru. Pôvodné nosné trámy boli chemicky ošetrené proti drevokazným hubám a hmyzu. Bol realizovaný nový záklop z OSB dosiek spájaných na pero a drážku. Z priestoru medzi krokvami bolo potrebné odstrániť pôvodnú tepelnú izoláciu z minerálnych vlákien, aby sa zabezpečil vyhovujúci vlhkostný režim novej skladby.

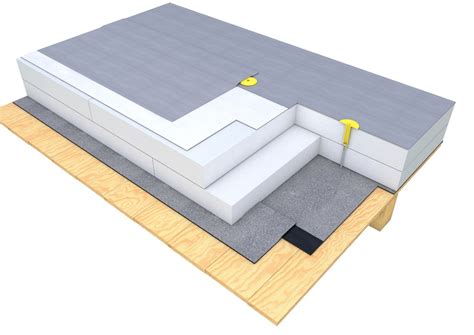

Na nový OSB záklop bola aplikovaná nová parotesniaca vrstva zo samolepiaceho asfaltovaného pásu TOPDEK AL BARRIER. Táto vrstva slúžila zároveň ako dočasná hydroizolácia a bola provizórne odvodnená do pôvodného pododkvapového žľabu. Následne bol pás parozábrany napojený na betónové jadro obvodovej steny, čím sa dosiahla dokonalá vzduchotesnosť strechy.

Riešenie detailov a oplechovania

Pokládka tepelnej izolácie z PIR dosiek Kingspan Therma TR26 v troch vrstvách o celkovej hrúbke 300 mm bola doplnená zateplením atiky v hrúbke 120 mm. Rekonštrukcia strechy si vyžiadala dôkladné vyriešenie detailov po obvode strechy a okolo prestupujúcich konštrukcií s cieľom minimalizovať riziko kondenzácie.

V detaile odkvapu boli použité drevené trámiky, ktoré vynášali skladbu strechy cez hrúbku tepelnej izolácie obvodovej steny smerom k vonkajšiemu povrchu fasády. Tieto trámiky boli v prvej vrstve tepelnej izolácie strechy (120 mm) a boli prekryté ďalšími dvoma vrstvami PIR dosiek, aby sa minimalizoval vznik tepelného mostu.

Trámiky, pripevnené k nosnej konštrukcii nad parozábranou, tvorili nosnú konštrukciu presahu. Ako podklad pre odkvapový plech bola použitá OSB doska, kotvená do nosných trámov presahu. Na povrchu OSB dosky boli vyfrézované drážky pre zapustenie hákov žľabu. Háky žľabov a držiaky snehových zachytávačov boli pripevnené do nosných trámikov. Pre snehové trubkové zachytávače boli použité systémové držiaky s manžetou z mäkčeného PVC, ktorá bola teplovzdušne natavená k hydroizolácii z mäkčeného PVC, čím sa zabezpečila vodotesnosť detailu.

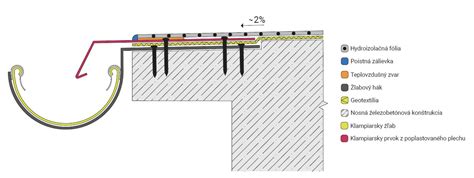

Pre vodotesné ukončenie hydroizolácie strechy z mäkčeného PVC v mieste odkvapu bola namontovaná odkvapnica z poplastovaného plechu, na ktorú sa teplovzdušne privarila hydroizolácia strechy. Na záver bolo doriešené a zateplené spojenie fasády s odkvapovou hranou strechy.

Výsledný odkvap strechy síce nijak nepresahoval cez obvod strechy, ale celková hrúbka tepelnej izolácie, nad ktorou bolo potrebné vyniesť konštrukciu odkvapu, bola takmer 300 mm.

Pri pohľade zo záhrady nebola takmer žiadna viditeľná zmena oproti pôvodnému vzhľadu strechy.

Záver a odporúčania

Tento prípad potvrdil, že ľahká jednoplášťová nevetraná strecha s difúzne málo priepustnou krytinou, parozábranou z ľahkej fólie a dreveným nosným systémom predstavuje vysoko rizikové riešenie. Spoľahlivá a tesná parotesniaca vrstva z fólie ľahkého typu, realizovaná na mäkkom podklade z minerálnych vlákien, je v podstate nerealizovateľná. V takýchto konštrukciách dochádza k masívnej kondenzácii vlhkosti, ktorá nemá šancu sa odpariť, hromadí sa a spôsobuje hnilobu drevených častí strechy.

Na základe získaných skúseností sa odporúča realizovať skladby ľahkých drevených striech s difúzne málo priepustnou krytinou systémom zateplenia nad krokvami. Parozábrana sa aplikuje vždy, keď sadrokartónové konštrukcie plnia funkciu tepelného izolantu voči vonkajšiemu prostrediu. Funkčná parozábrana obmedzuje prúdenie vodnej pary a tým aj jej zrážanie v mieste uloženia tepelnej izolácie. Zvyšuje životnosť nosnej drevenej konštrukcie tým, že vytvára v krove správny vlhkostný režim a nepriaznivé podmienky pre drevokazné huby.

Parozábrana, zvyčajne polyetylénová fólia s veľmi nízkou difúznosťou, môže byť s výstužnou páskou alebo bez nej, a môže mať reflexnú vrstvu. Reflexná vrstva odráža sálavé teplo späť do interiéru, čím znižuje náklady na vykurovanie a bráni prieniku škodlivého elektromagnetického žiarenia.

Zásady montáže parozábrany

Pri montáži parozábrany je nevyhnutné dodržať nasledujúce zásady:

• Jednotlivé pásy sa musia prekrývať minimálne o 150 mm. Prekrytie musí byť orientované tak, aby sa zabránilo vniknutiu skondenzovanej vlhkosti do konštrukcie.
• Pri montáži reflexnej parozábrany sa reflexná vrstva nesmie dotýkať obkladu, aby sa zachovala jej schopnosť odrážať sálavé teplo.
• Parozábrana a poistná hydroizolácia sa nesmú nikdy dotýkať; medzi nimi musí byť vždy tepelná izolácia, aby sa predišlo vzniku tepelného mosta.
• Vzduchová medzera medzi reflexnou parozábranou a obkladom interiéru by mala mať optimálnu hrúbku 40 - 60 mm pre maximálnu účinnosť reflexnej vrstvy.
• Nasmerovanie reflexnej vrstvy závisí od konkrétnych potrieb konštrukcie - smerom do interiéru pre zníženie úniku tepla, smerom do exteriéru pre zníženie prieniku tepla z vonkajšieho prostredia.

Montáž parozábrany je odborná činnosť, ktorá si vyžaduje precíznosť a dodržiavanie technologických postupov. Nesprávna montáž môže viesť k závažným problémom s vlhkosťou a degradáciou konštrukcie strechy. Dôvera v skúsených odborníkov a výber kvalitných materiálov sú kľúčové pre dlhodobú funkčnosť a životnosť strechy.
