Cementobetónové (CB) vozovky sa v súčasnosti čoraz častejšie uplatňujú pri výstavbe dopravných plôch, a to najmä vďaka svojej vysokej odolnosti voči intenzívnemu a špecifickému dopravnému zaťaženiu. Predstavujú tak jeden z pilierov trvalo udržateľného rozvoja v oblasti cestného staviteľstva. Na rozdiel od klasických líniových stavieb, akými sú diaľnice či rýchlostné cesty, dopravné plochy ako letiská, terminály, manipulačné plochy pri priemyselných a logistických centrách či rozsiahle parkoviská sa vyznačujú nepravidelnými geometrickými tvarmi a špecifickým zaťažením. Jazdné pásy a výjazdy bývajú extrémne namáhané pre malé polomery smerových oblúkov a nejednoznačný smer pojazdov. V týchto kontextoch nadobúda kľúčový význam precízne vypracovaný plán škárorezu a adekvátne vystuženie škár.
Výzvy návrhu a realizácie cementobetónových vozoviek na dopravných plochách
Dopravné plochy sú primárne zaťažované statickou dopravou alebo pojazdmi vozidiel s často neusmerneným pohybom. Tieto odlišné okrajové podmienky v porovnaní s líniovými stavbami nie sú v dostupných normách dostatočne reflektované, čo neraz vedie k praxi, kde sa riešenia realizujú bez dostatočných odporúčaní a skúseností. Táto neistota môže spôsobovať obavy zo samotnej výstavby CB vozoviek.
Pri realizácii rozsiahlych dopravných plôch, ktoré bývajú spravidla zhotovené z jednej rovnomerne betónovanej vrstvy, sa na ich spevnenie používajú finišery s pevnými bočnicami. Tieto bočnice musia byť uložené na únosnom podklade po celej svojej šírke a dĺžke a zároveň zabezpečené proti posunu a vybočeniu o viac ako ±5 mm. Vzhľadom na to, že klzné tŕne a kotvy musia byť umiestnené pred položením betónu na špeciálnych košoch, je nevyhnutné zabezpečiť ich presnú polohu.
Existujú však aj dopravné plochy, ktoré z dispozičných alebo rozmerových dôvodov nie je možné realizovať pomocou finišerov. V takýchto prípadoch sa betónuje ručne, čo kladie extrémne nároky na kvalitu, skúsenosti a technologické možnosti zhotoviteľa.
Kvalita materiálu a návrh betónovej zmesi
Kvalitný a trvácny cementobetónový kryt vozovky je podmienený dodržaním technicko-kvalitatívnych požiadaviek podľa záväzne platných predpisov. Návrh betónovej zmesi musí brať do úvahy všetky špecifické požiadavky projektu, dostupnosť vstupných materiálov a technologické možnosti zhotoviteľa. Preto je kľúčové, aby príprava receptúry bola zverená odborníkovi s dlhoročnými skúsenosťami v oblasti cestných betónov a aby sa začala s dostatočným časovým predstihom.
Moderné betónové zmesi už nie sú jednoduchou kombináciou cementu, kameniva a vody. Obsahujú rôzne prísady, ktoré zásadne ovplyvňujú ich vlastnosti. Pritom je dôležité poznamenať, že bežne používané prísady pre betóny inžinierskych stavieb nie sú vždy vhodné pre cestné betóny. Neúmerné zvyšovanie požadovanej triedy betónu alebo pevnosti v ťahu pri ohybe zároveň prináša značné riziká.
Geometria dosiek, škáry a vystuženie
Pre neštandardne zaťažené dopravné plochy je rozhodujúca nielen geometria dosiek, ale aj usporiadanie a typy škár, klzných tŕňov a kotiev, ako aj vyhotovenie obrubníkov a odvodnenia. S cieľom znížiť ťahové napätie a predchádzať vzniku nekontrolovaných trhlín je nevyhnutné deliť cementobetónové kryty na dosky konečných rozmerov. Tieto dosky musia mať vhodnú geometriu, preto je správne zostavený plán škárorezu absolútne zásadný.
Základné rozmery a požiadavky na škáry sú definované v platných normách a predpisoch, ako napríklad STN 73 6123 Stavba vozoviek. Cementobetónové kryty a TP 098 Navrhovanie cementobetónových vozoviek na cestných komunikáciách. Tieto normy síce poskytujú základné pravidlá, ale pre špecifické aplikácie na dopravných plochách môžu byť nedostatočné.
Na odstavných plochách pre nákladné vozidlá sa môžu objaviť rôzne riešenia škárorezu a vystuženia. Jednou z možností je orientácia priečnych škár kolmo na smer pojazdov, druhou je ich šikmé usporiadanie. Pre plochy určené na upokojenú dopravu nie sú zvyčajne kladené špecifické požiadavky na znižovanie hlučnosti alebo drsnosť povrchu.
Klasifikácia cementobetónových krytov a normatívne požiadavky
Norma STN 73 6123, ktorá sa v súčasnosti reviduje, sa vzťahuje na zhotovovanie a skúšanie nevystužených cementobetónových krytov na rôznych typoch komunikácií, vrátane pohybových plôch letísk a iných dopravných plôch realizovaných mechanizovaným spôsobom. Norma rozlišuje triedy krytov CB I, CB II a CB III, ktoré sa líšia v požiadavkách na materiály a technológiu.
- CB II: Zodpovedá triedam dopravného zaťaženia (TDZ) II, III a IV podľa STN 73 6114. Používa sa na cesty I. a II. triedy.
- CB III: Zodpovedá TDZ IV, V a VI podľa STN 73 6114. Používa sa na cesty II. a III. triedy.
Typickými príkladmi komplikácií pri aplikácii normy sú betónové kryty v rezidenčných lokalitách alebo manipulačné plochy pri priemyselných centrách. V oboch prípadoch je nutné navrhnúť kryt skupiny CB II, pretože nemožno vylúčiť zaťaženie nákladnými vozidlami nad 3,5 tony.
Pri stavbe krytov skupiny CB I a CB II je nevyhnutné použiť finišer. Naopak, pri stavbe krytov CB III alebo na plochách, kde použitie finišera nie je možné, musí zhotoviteľ predložiť osobitný technologický postup na schválenie. Pre komunikácie a plochy mimo diaľnic a rýchlostných ciest je zvyčajne neekonomické použiť finišer kvôli nákladom na jeho presun a montáž. V takýchto prípadoch sa investor a zhotoviteľ často dohodnú na realizácii CB III, ktorý umožňuje iné spôsoby výstavby, avšak s úpravou hrúbky krytu. Norma stanovuje odporúčané hrúbky dosiek:
- CB III: 180 až 220 mm
- CB II: 220 až 280 mm
Zámena CB II za CB III nie je vždy fatálna, ale problémy nastávajú pri kombinácii viacerých faktorov: podcenenie technologickej náročnosti, iné než ideálne okrajové podmienky zhotovenia a prípadné nadmerné namáhanie.
Bežné poruchy a ich príčiny
Najčastejšie sa stretávame s poškodeniami povrchu CB krytov, predovšetkým v dôsledku zníženej odolnosti voči mrazu a chemickým rozmrazovacím látkam. Toto poškodenie je často následkom nesprávneho spracovania a úpravy povrchu.
Rozdiely v požiadavkách na obsah cementu a maximálny vodný súčiniteľ medzi CB II (370 kg/m³ a 0,45) a CB III (340 kg/m³ a 0,50) tiež prispievajú k rozdielnej odolnosti.
Okrem povrchových poškodení dochádza aj k vzniku trhlín. Kontrakčné trhliny vznikajú v dôsledku zmrašťovania betónu alebo náhlych zmien teploty. Iné trhliny súvisia s nadmerným lokálnym zaťažením, nesprávnym prepojením kontrakčných celkov klznými tŕňmi alebo nesprávnym narezaním škár.
Why Your NEW Concrete is Already Cracking
Konštrukcia a utesnenie škár
Kontrakčné škáry (priečne aj pozdĺžne) sa zvyčajne zhotovujú kolmo na os krytu, výnimočne šikmo. V čerstvom betóne sa zhotovujú frézovaním alebo v zatvrdnutom betóne pomocou kotúčových píl. Hĺbka škár je kritická - pri priečnych škárach sa odporúča 0,30 h až 0,35 h a pri pozdĺžnych kotvených škárach 0,35 h až 0,40 h, kde h je hrúbka krytu. Táto hĺbka zabezpečuje lokálne oslabenie prierezu, aby sa zmrašťovacia trhlina vytvorila na dne škáry.
Aby sa zabránilo prieniku zrážkovej vody do konštrukcie, musia sa kontrakčné škáry utesniť. Ak poloha škáry nie je presne definovaná rezom, jej utesnenie a estetika povrchu môžu byť problematické.
Pre správne utesnenie je dôležité zvoliť vhodný čas na rezanie škár, ktorý možno overiť skúšobným rezom. Pri rezaní sa nesmú poškodzovať hrany škár. Po narezaní sa musí rezný kal bez zvyšku odstrániť. Na vyplnenie škár sa úzke škáry v hornej časti rozšíria:
- Priečne kontrakčné škáry: na 8 až 10 mm
- Pozdĺžne škáry: na 6 až 8 mm
Dilatačné (priestorové) škáry sa vytvárajú prerušením krytu na celú hrúbku pomocou oddeľovacích vložiek. Tieto vložky musia byť dostatočne tuhé, aby sa nedeformovali pri betónovaní, ale zároveň umožňovať zúženie škáry pri objemových zmenách betónu. Pred utesnením škáry sa oddeľovacia vložka odstráni do hĺbky minimálne 35 mm od povrchu. V doskách bez tŕňov alebo kotiev je možné priestorové škáry vytvoriť prerezaním na celú hrúbku dosky dvoma rezmi kotúčovou pílou vo vzdialenosti 20 až 25 mm.
Vystuženie škár a jeho význam
Použitie klzných tŕňov v priečnych škárach a kotvenie pozdĺžnych škár je odporúčané pre skupiny CB I a CB II, pričom pri skupine CB III sa odporúča použiť tŕne. Vystuženie priečnych škár klznými tŕňmi je nevyhnutné tam, kde sa očakávajú väčšie vertikálne pohyby dosiek, napríklad na vysokých násypoch, v zárezoch alebo pri veľkých sklónoch nivelety. Klzné tŕne zabraňujú deformáciám dosiek pri presune zaťaženia a zároveň umožňujú dĺžkové zmeny.
Optimálne podmienky pre betónovanie a ošetrovanie povrchu
Optimálne podmienky pre betónovanie CB krytov zahŕňajú teplotu vzduchu od +5 °C do +25 °C, relatívnu vlhkosť vzduchu nad 70 % a teplotný rozdiel medzi najvyššou a najnižšou dennou teplotou menší ako 10 °C. Kropenie čerstvého betónu vodou pred a po zhutnení je zakázané.
Po položení CB krytu sa vykonáva protišmyková úprava povrchu pomocou vlečených jutových, silónových alebo oceľových kief. Alternatívou je úprava povrchu s obnaženým kamenivom (vymývaný betón). Spôsob úpravy povrchu musí byť predpísaný v projektovej dokumentácii. Zvláštnu pozornosť si zaslúži hrubé kamenivo, najmä jeho odolnosť proti vyhladzovaniu (PSV hodnota). Sedimentárne horniny spravidla nezabezpečujú dostatočné PSV.
CB kryt vozovky sa musí ihneď po zhotovení chrániť proti rýchlemu odparovaniu vody, napríklad ochranným postrekom parotesnými látkami alebo prikrytím fóliami či geosyntetikou. Spôsob ochrany musí zodpovedať klimatickým podmienkam.
Výhody a nevýhody cementobetónových vozoviek
CB kryty, najmä tie zhotovené podľa menej prísnych požiadaviek (CB III), predstavujú riziko z hľadiska dodržiavania technických poznatkov a možností realizačných firiem, čo často vedie k vadám a defektom. Napriek tomu majú CB kryty nesporné výhody.
Medzi hlavné výhody CB vozoviek patrí:
- Vysoká pevnosť a stabilita: Zabezpečuje rovnomerné rozdelenie zaťaženia do podkladových vrstiev.
- Dlhá životnosť: Pri správnom návrhu a realizácii vyžadujú minimálne náklady na údržbu a opravy.
- Odolnosť: Nehorľavé, odolné proti ohňu, unikajúcemu palivu. Bezpečnejšie pri dopravných nehodách s požiarom.
- Ekologické aspekty: Možnosť využitia recyklovaných a odpadových materiálov. Nezaťažujú životné prostredie toxickými látkami.

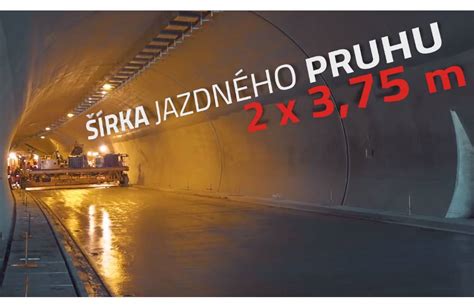

- Dobré svetelné vlastnosti: Zvlášť výhodné v tuneloch.
- Potenciál pre trvalo udržateľný rozvoj: Vďaka dlhej životnosti a možnosti recyklácie.
Nevýhody CB vozoviek zahŕňajú:
- Vyššie počiatočné náklady: V porovnaní s asfaltovými vozovkami.
- Rozťažnosť: Súvisiaca s teplotnými zmenami, vyžadujúca rezanie škár.
- Hlučnosť: Hoci moderné technológie umožňujú dosiahnuť porovnateľné výsledky s asfaltovými povrchmi.
- Technologická náročnosť: Vyžadujú prísne dodržiavanie technologických postupov.
- Citlivosť na podložie: Nevhodnosť do miest s očakávaným výrazným sadaním alebo zmenami podložia.

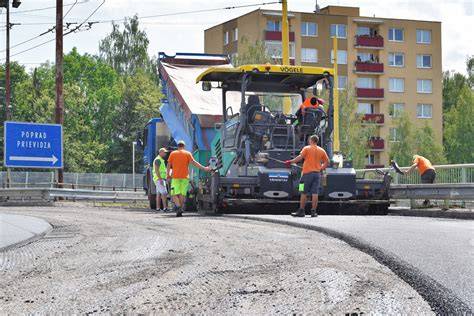

Porovnanie s asfaltovými vozovkami a ekonomické aspekty
Na Slovensku sa CB vozovky zatiaľ okrem tunelových objektov na diaľniciach takmer nepoužívajú, čo vychádza z poznatkov spred 20 až 30 rokov, kedy boli asfaltové vozovky jednoznačne výhodnejšie. Dnešné CB vozovky však prešli významným vývojom a v európskych krajinách sa používajú aj na nových diaľniciach, najmä na úsekoch s vysokou intenzitou dopravy.
Porovnanie nákladov na zriadenie asfaltovej a CB vozovky z ČR (2002-2004) ukázalo cenu 1 316 Kč/m² pre asfalt a 1 477 Kč/m² pre CB (vrátane DPH). Zahraničné skúsenosti naznačujú, že pri zohľadnení rôznych faktorov sú náklady porovnateľné.
Pri rozhodovaní o voľbe medzi asfaltovým a cementobetónovým krytom je dôležité konkretizovať hranice medzi nízkou a vysokou intenzitou dopravy a podielom nákladných vozidiel. Nárast dopravy na cestách I. triedy v plánovaných trasách diaľnic na Slovensku, napríklad v okolí Žiliny, kde intenzita dopravy vzrástla o viac ako 60 %, naznačuje potrebu zvážiť aj iné materiálové riešenia.
Rekonštrukcie a zosilnenie cementobetónových vozoviek

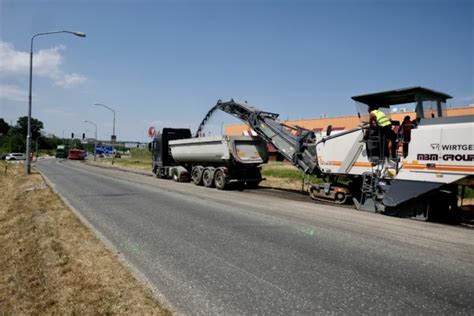

Opravy CB vozoviek patria k náročným technologickým operáciám. Menej poškodené kryty sa opravujú plastickými maltami, živicami alebo špeciálnymi hmotami. V prípade rozsiahlych povrchových porúch alebo potreby zvýšenia výkonnosti sa uvažuje o zosilnení konštrukcie.
Jedným z riešení je zosilnenie tenkou vystuženou cementobetónovou doskou (napr. systém TEVYCED). Táto technológia, vyvinutá na VAAZ Brno, sa používa predovšetkým na rekonštrukciu poškodených vozoviek s hrúbkou krytu 8 až 14 cm, vystuženého zváranými sieťami. Pri návrhu hrúbky zosilnenia sa zohľadňuje zaťaženie a existujúce podložie.
Problémy môžu nastať pri nestabilizovaných doskách, ktoré sa pohybujú v priečnom smere. Ekonomika opráv je ovplyvnená technickými a technologickými problémami spolupôsobenia s asfaltovými vrstvami, najmä nízkou adhéziou a možným kopírovaním trhlín.
V minulosti sa pri rekonštrukciách letiskových plôch používali aj dvojito vystužené dosky. Experimentálne overenia však ukázali, že jednoducho vystužená vozovka mala priaznivejšie vlastnosti z hľadiska tuhosti aj únosnosti.
Budúcnosť cementobetónových vozoviek na Slovensku
Napriek výzvam spojeným s návrhom a realizáciou CB vozoviek na dopravných plochách, ich výhody v oblasti dlhodobej odolnosti a udržateľnosti sú nepopierateľné. Vzhľadom na rastúce dopravné zaťaženie a potrebu minimalizácie nákladov na údržbu je nevyhnutné venovať tejto technológii zvýšenú pozornosť. Stanovenie jasných podmienok na ich používanie, na základe domácich aj zahraničných skúseností, by mohlo prispieť k ich širšiemu uplatneniu v budúcnosti.
