Realizačný Stavebný Výkres: Kľúč k Bezproblémovej a Kvalitnej Stavbe

Projektová príprava stavby je bezpochyby jednou z najdôležitejších, ak nie tou úplne najdôležitejšou, fázou v celkovom procese výstavby. Napriek tomu je zo strany niektorých investorov stále často podceňovaná, čo môže viesť k nečakaným komplikáciám, dodatočným nákladom a celkovému zníženiu kvality výsledného diela. Na nasledujúcich riadkoch sa pokúsime vysvetliť zásadný rozdiel medzi kvalitným realizačným projektom a formálnym projektom pre povolenie stavby, a zdôrazniť význam podrobnej projektovej dokumentácie pre úspešnú realizáciu akéhokoľvek stavebného zámeru.

Projekt pre Povolenie Stavby (Projekt Stavby)

Ak si investor nechá vypracovať výhradne projekt pre povolenie stavby, často s cieľom ušetriť na počiatočných nákladoch (čo môže predstavovať úsporu približne tretiny oproti cene realizačného projektu), projektant sa v podstate oficiálne zbavuje zodpovednosti za detaily, ktoré presahujú rámec úradných požiadaviek. V takomto prípade sa projektant zameriava predovšetkým na riešenie najdôležitejších problémov z pohľadu stavebného úradu. Medzi ne patria napríklad odstupy od hraníc pozemku a okolitých objektov, výška stavby, počet podlaží, základné pôdorysné rozmiestnenie a jednoduché rezy objektom. Základnou a často jedinou požiadavkou projektu pre povolenie stavby, podľa platného stavebného zákona, je splnenie všetkých úradných náležitostí a celková realizovateľnosť návrhu. Pojem „realizovateľnosť“ je však v tomto kontexte veľmi vágny, pretože v podstate je všetko realizovateľné, ak neberieme do úvahy finančné náklady a čas strávený riešením nepredvídaných problémov, ktoré sa na stavbe nevyhnutne objavia.

Na základe takéhoto projektu síce investor získa potrebné povolenie na stavbu, avšak skutočne stavať podľa neho bez nutnosti improvizácie a neustáleho hľadania riešení priamo na stavenisku nie je prakticky možné. Projekt pre povolenie stavby totiž zvyčajne nerieši podrobnejšie jednotlivé stavebné konštrukcie ani náročnejšie detaily, ktoré sú nevyhnutné pre ich správne zhotovenie na stavbe. S takmer absolútnou istotou sa potom stane, že sa na stavbe vyskytnú problémy, ktoré by bolo možné jednoduchšie a lacnejšie vyriešiť už vo fáze projektovej prípravy.

V prípade naozaj jednoduchej stavby, ako je napríklad menší prízemný rodinný dom postavený na rovinatom pozemku, z bežných stavebných materiálov a bez akýchkoľvek náročných architektonických alebo konštrukčných detailov, je teoreticky možné takúto stavbu pomerne bezproblémovo postaviť aj podľa projektu pre povolenie stavby. Toto však platí len za predpokladu, že realizačná firma alebo remeselníci, ktorí stavbu realizujú, majú dostatočné skúsenosti s podobnými typmi stavieb a dokážu si sami poradiť s prípadnými nejasnosťami a chýbajúcimi detailmi. V praxi je však tento scenár skôr výnimkou ako pravidlom, najmä pri dnešných nárokoch na bývanie a stavebné technológie.

Projekt pre Realizáciu Stavby (Realizačný Projekt)

Realizačný projekt naopak, ak je kvalitne a zodpovedne vypracovaný, podrobne rieši všetky jednotlivé konštrukcie, ich vzájomné styky a skladby, ako aj nadväznosti medzi jednotlivými profesiami. Dôkladne analyzuje a rieši aj prípadné konflikty pri trasovaní rôznych rozvodov (voda, elektroinštalácia, plyn, vzduchotechnika, dátové siete) vo vnútri domu. Tým sa predchádza situáciám, kedy by napríklad elektrický kábel kolidoval s vodovodným potrubím alebo by potrubie klimatizácie bolo nevhodne umiestnené.

Ďalším podstatným rozdielom oproti projektu pre povolenie stavby je podrobný výkaz okien, dverí, ako aj klampiarskych a zámočníckych prác. V projekte pre povolenie stavby tieto výkazy často úplne absentujú, alebo sú spracované na veľmi nízkej úrovni podrobnosti, čo znemožňuje presné nacenenie a objednanie materiálu. V kvalitnom realizačnom projekte by naopak mal byť spracovaný podrobný výkaz výmer a rozpočet. Pre priemerný rodinný dom môže takýto rozpočet obsahovať približne 300 až 500 položiek, čo umožňuje presné a transparentné nacenenie stavby.

Na základe takto detailne spracovaného projektu vedia následne realizačné firmy pomerne rýchlo a jednoducho stavbu naceniť. Zároveň sú takto vypracované ponuky od rôznych realizačných firiem ľahko porovnateľné, pretože majú jednotný a presný rozpis položiek, ktoré majú naceniť. To investorovi umožňuje získať najvýhodnejšiu ponuku a zároveň eliminovať riziko nečakaných navýšení ceny počas výstavby.

Ak máte záujem pozrieť sa bližšie na to, čo všetko obsahuje taký kvalitný realizačný projekt stavby, odporúčame prečítať si aj odborné články a prípadové štúdie, ktoré detailne popisujú obsah projektovej dokumentácie pre rôzne typy stavieb.

Kvalita Projektu: Ako ju Rozpoznať?

Kvalita projektovej dokumentácie je prirodzene závislá od konkrétneho projektanta, jeho skúseností, zodpovednosti a precíznosti. Preto je mimoriadne vhodné, ak si investor pred výberom projektanta nechá ukázať niekoľko jeho už realizovaných projektov. Týmto spôsobom si môže osobne overiť kvalitu ich spracovania a úroveň detailov samotných výkresov.

Pri prehliadaní projektových výkresov by mal investor venovať pozornosť viacerým aspektom:

• Mierka a čitateľnosť: Sú výkresy spracované v dostatočne veľkej mierke, aby bolo jasne viditeľné konštrukčné riešenie stavby? Nie sú príliš malé a neprehľadné?

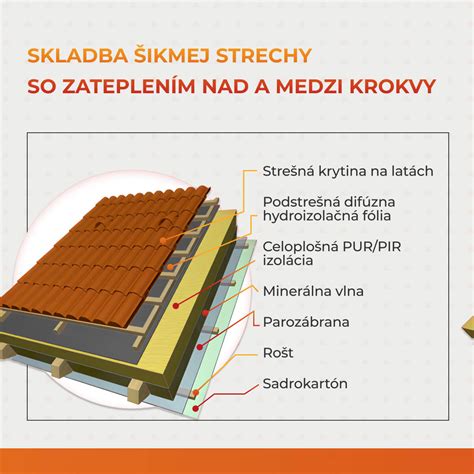

• Detaily: Chýbajú dôležité detaily, ako sú detaily spojov konštrukcií, detaily detailov striech, balkónov, základov, alebo riešenia prestupov inštalácií cez konštrukcie?
• Popis materiálov a prvkov: Sú použité materiály a stavebné prvky jasne a jednoznačne popísané? Je uvedená ich špecifikácia, výrobca, typové označenie?
• Kótovanie: Sú výkresy dostatočne okótované, t.j. sú na nich uvedené všetky potrebné rozmery, výšky, sklony a vzdialenosti?
• Nadväznosti profesií: Sú vo výkresoch zohľadnené nadväznosti medzi jednotlivými profesiami (architektúra, statika, vykurovanie, elektroinštalácia, zdravotechnika)?

Okrem samotných výkresov sú dôležité aj referencie od predchádzajúcich klientov projektanta. Od nich sa dá zistiť, či nemali v súvislosti s projektom výraznejšie problémy počas stavby, aký bol prístup projektanta pri riešení prípadných problémov a aký je celkový subjektívny dojem z jeho práce. Dôveryhodný projektant je ochotný komunikovať, vysvetľovať a aktívne sa podieľať na riešení vzniknutých otázok počas celého procesu výstavby.

Základný Kameň Úspešnej Stavby: Kvalitná Projektová Príprava

Základom každej úspešnej a bezproblémovej stavby je kvalitná a dôsledná príprava, ktorej hlavnou a neodmysliteľnou súčasťou je práve projektová dokumentácia. Podceňovanie tejto fázy prípravy, či už z dôvodu snahy o úsporu nákladov alebo z nevedomosti, vystavuje investora veľkému riziku vzniku problémov priamo na stavbe. Tieto problémy často vedú k nutnosti dodatočných zmlúv so stavebnou firmou, čo v konečnom dôsledku celé dielo neúmerne predraží a môže viesť aj k zníženiu kvality.

Realizačný projekt sa uplatňuje predovšetkým pri zložitejších stavbách a pri riešení náročnejších detailov. Dopĺňa projekt pre stavebné povolenie o podrobnejšie technické spracovanie jednotlivých častí stavby a všetkých profesií a inštalácií. Hoci nie je striktne vyžadovaný z hľadiska povoľovacieho procesu stavby, jeho prínos spočíva v minimalizácii improvizácie počas výstavby. Tým sa výrazne znižuje riziko vzniku chýb, najmä pri menej skúsených zhotoviteľoch stavby.

Kvalitný realizačný projekt obsahuje podrobne spracované výkresy, detaily, výkazy okien, dverí, klampiarskych a zámočníckych výrobkov, ako aj presné výkazy materiálov a prác, ktoré sa na stavbe budú realizovať. Slúži nielen ako dokumentácia pre stavebný úrad, ale aj ako podrobný prehľad všetkých krokov a bodov, s ktorými sa stavba domu uskutočňuje.

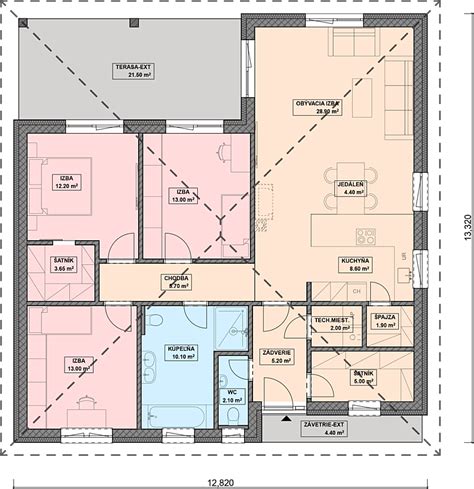

Pri menej zložitých stavbách, ako sú napríklad rodinné domy, môžu niektorí architekti a projektanti ponúknuť klientom spracovanie projektu pre stavebné povolenie v rozsahu zjednodušeného realizačného projektu. Teda sú spracované stavebné výkresy podrobne kótované a popísané v mierke 1:50, vrátane výkazov okien a dverí, a podrobného statického riešenia s výkazom výstuže a drevených prvkov. Toto je kompromisné riešenie, ktoré môže byť pre niektorých investorov postačujúce.

V technických správach realizačného projektu sú dôkladne popísané jednotlivé konštrukcie, použité materiály, informácie o spotrebe tepla, vykurovaní a energetických požiadavkách na dom. V dokumentácii je prehľadne znázornený aj výkaz krovu, takže realizačná firma sa vie podľa neho presne orientovať a postupovať podľa plánu. Realizátori si vďaka tomu vedia jednoducho zistiť konštrukčné riešenia, výber materiálov a presné špecifikácie okien a dverí. Realizačný projekt prehľadným spôsobom dokumentuje aj výber vhodných materiálov na podlahu, strechu a steny. Dokumentácia obsahuje aj podrobný rozsah úloh a technických riešení.

Uľahčuje to jednotlivé fázy výstavby a tento druh dokumentácie tak ocení nielen stavebný úrad, ktorý vydáva súhlas, ale aj samotné stavebné firmy. Ak práve uvažujete splniť si svoj sen o novom bývaní, je dôležité vopred zvážiť, o aký druh výstavby máte záujem a akú úroveň projektovej dokumentácie si zvolíte.

Podrobné Konštrukčné Riešenia a Technologické Postupy

V rámci realizačného projektu sú rozkreslené všetky konštrukčné detaily. V technickej správe projektu sa detailne popisuje technologický postup pri zabudovaní jednotlivých prvkov a konštrukcií. To znamená, že nie sú popísané len jednotlivé stavebné prvky, ale aj presný spôsob, akým majú byť zmontované, aké materiály sa pri tom majú použiť a aké sú bezpečnostné opatrenia.

Profesie ako sú vodovod, kanalizácia, vykurovanie, elektroinštalácia alebo plynovod už v realizačnom projekte neobsahujú iba základné schématické výkresy. Namiesto toho sú spracované podrobné výkresové dokumentácie v mierke 1:50 so zakreslením trás sietí a prestupov cez stavebné konštrukcie. Toto presné zobrazenie trás inštalácií zabraňuje kolíziám a uľahčuje montáž. V prípade statiky projekt obsahuje detailné vystužovacie výkresy a presné výkazy výstuže a ocele, ktoré sú nevyhnutné pre statickú integritu stavby.

Druhy Stavebných Výkresov a Ich Účel

Druhy stavebných výkresov sa odvíjajú od stupňa stavebného konania a jeho jednotlivých častí. Ich vypracovanie majú na starosti rôzni odborníci, od architekta, projektanta, statika až po geológa, pričom každý prispieva svojou špecializovanou časťou. Na spracovanie technickej stránky výkresu sa používajú rôzne špecializované CAD programy, ktoré umožňujú presné a detailné zobrazenie.

Situačný Výkres pre Územné Rozhodnutie

Väčšina bežnej stavebnej dokumentácie musí obsahovať výkres pre územné rozhodnutie. Územné rozhodnutie je v podstate schválenie daného typu stavby a jej osadenia na konkrétnom pozemku, v konkrétnej časti obce alebo mesta. Každé mesto, mestská časť alebo obec má svoj vlastný územný plán a zástavbovú štúdiu, na základe ktorej tieto rozhodnutia vydáva budúcemu stavebníkovi.

Súčasťou dokumentácie k územnému rozhodnutiu musí byť:

• Urbanistické začlenenie stavby do územia.
• Vyznačenie stavebného pozemku a umiestnenia stavby vo vzťahu k susedným stavbám a hranici pozemku.
• Architektonická štúdia.
• Základné stavebné, technické a konštrukčné riešenie stavby vrátane protipožiarnej ochrany.
• Údaje o prívode vody, zneškodnení odpadových vôd, napojení na energetické siete a infraštruktúru.

Všetky tieto údaje sú vyznačené aj na situačnom výkrese stavby, vypracovanom v 2D CAD programe, ktorý je súčasťou dokumentácie k územnému rozhodnutiu predkladanej stavebnému úradu na schválenie.

Stavebné Výkresy k Stavebnému Povoleniu

Po udelení územného rozhodnutia sa k stavbe otvára stavebné konanie. V rámci tohto konania sa stavebnému úradu predkladá projekt stavby. Projekt stavby obsahuje:

• Zastavovací plán - celkovú situáciu stavby.
• Vytyčovacie výkresy - stavby vo všetkých pohľadoch, prierez stavby, pôdorysy.
• Stavebné výkresy pozemných a inžinierskych objektov.
• Súhrnnú technickú správu.
• Sprievodnú správu.

Tieto výkresy poskytujú základné informácie potrebné pre získanie stavebného povolenia, ale rovnako ako projekt pre povolenie stavby, neobsahujú všetky detaily potrebné pre priamu realizáciu.

Koordinačný Výkres Stavby

Koordinačný výkres je dôležitou súčasťou realizačného projektu stavby. Realizačný projekt stavby sa zvyčajne dáva vypracovať k väčším, komplikovaným stavbám alebo stavbám, ktoré sú realizované dodávateľským spôsobom. Koordinačný výkres vyjadruje vzťahy medzi existujúcimi a navrhovanými inžinierskymi sieťami a rozvodmi. Určuje budúce napojenie a presné vedenie rozvodov a sietí v budúcej stavbe. V tomto výkrese je znázornené výškové aj polohové rozmiestnenie vnútorných konštrukcií a zariadení.

Nie vždy je v rámci realizačného projektu vypracovaný aj koordinačný výkres, čo je častá chyba. Ak by bol pri každej stavbe vypracovaný aj koordinačný výkres v profesionálnom CAD softvéri, nemuselo by dochádzať ku kolíziám rôznych rozvodov a vedenia sietí, čo by ušetrilo značné náklady a čas na odstraňovanie týchto problémov.

Pre menšie, jednoduché stavby ako rodinné domy, ktoré sa stavajú svojpomocne, nemusí byť vypracovanie plnohodnotného realizačného projektu vždy nevyhnutné, no vždy je prínosné.

Dokumentácia Skutočného Vyhotovenia Stavby

Po dokončení stavby sa vypracováva dokumentácia skutočného vyhotovenia stavby. Cieľom tejto dokumentácie je zaznamenať všetky zmeny, ktoré sa vykonali počas realizácie stavby oproti pôvodnému projektu. V prípade malých stavieb, akými sú napríklad rodinné domy, je možné projekt pre stavebné konanie a realizačný projekt zlúčiť do jedného dokumentu. Znížia sa tým nielen náklady, ale aj čas potrebný na zhotovenie projektovej dokumentácie.

Vypracovanie projektovej dokumentácie je zodpovedná úloha, od ktorej závisí úspešnosť celého projektu. So žiadosťou o vypracovanie kvalitnej projektovej dokumentácie sa preto vždy obráťte na overených a skúsených odborníkov. Projekty pre realizáciu dopĺňajú a prehlbujú projektovú dokumentáciu na stavebné povolenie, čím zabezpečujú hladký priebeh výstavby a minimalizujú riziko chýb a dodatočných nákladov. Dodávateľ môže skrátiť dobu výstavby, nakoľko nie je zdržiavaný nejasnosťami o potrebnom množstve materiálov a výrobkov, nemusí čakať na ukončenie niektorej stavebnej etapy a až potom upresňovať spôsob prevedenia súvisiacich konštrukcií. Vyhne sa i prevádzaniu dodatočných zmien na stavbe (neraz za cenu búrania už prevedených konštrukcií), čo býva častou príčinou konfliktov s investorom, nakoľko tieto práce je potrebné dodatočne zaplatiť.
