Navrhovanie garážových rámp: Požiadavky na výšku a prístupnosť

Navrhovanie garážových rámp, najmä v hromadných garážach, predstavuje komplexnú úlohu, ktorá si vyžaduje dôkladné zohľadnenie technických, bezpečnostných a legislatívnych požiadaviek. Kľúčovými aspektmi sú predovšetkým svetlá a podchodná výška, ktoré musia spĺňať príslušné zákony, vyhlášky a normy, aby bola zabezpečená bezpečnosť a komfort všetkých používateľov, vrátane osôb s obmedzenou schopnosťou pohybu a orientácie.

Svetlá a podchodná výška v hromadných garážach

Základnou požiadavkou pre bezpečný pohyb vozidiel v hromadných garážach je dostatočná výška prejazdného profilu rampy. Podľa Článku 54 platnej legislatívy musí byť táto výška najmenej o 0,20 metra vyššia ako výška najvyššieho projektom predpokladaného vozidla v garáži, pričom minimálna hodnota je stanovená na 2,10 metra. Táto norma zohľadňuje nielen štandardné osobné automobily, ale aj potenciálne vyššie vozidlá, ktoré sa môžu v garáži vyskytnúť.

Okrem výšky prejazdného profilu rampy je dôležité myslieť aj na priestor potrebný pre otvorenie batožinového priestoru vozidla. V mieste, kde sa nachádza batožinový priestor, sa odporúča minimálna výška 2 400 mm. Toto opatrenie zabezpečí, že používatelia budú môcť pohodlne manipulovať s nákladom bez rizika poškodenia batožiny alebo vozidla.

Viacpodlažné hromadné garáže si vyžadujú aj zabezpečenie vertikálneho pohybu osôb prostredníctvom schodísk. V súvislosti s týmito priestormi sú rovnako dôležité požiadavky na podchodnú a priechodnú výšku. Podľa Článku 23 sa priechodná výška (h2) meria ako kolmá vzdialenosť medzi rovinou výstupnej čiary a konštrukciou nad ňou. Konštrukciou sa rozumie najnižšie miesto, ako je preklad, podhľad alebo technologické rozvody.

Požiadavky na šikmé rampy a schodiská z pohľadu prístupnosti

Šikmé rampy slúžia ako alternatíva k schodiskám, najmä pre osoby s obmedzenou schopnosťou pohybu. Vyhláška č. 532/2002 Z. v § 27 ods. 6 stanovuje, že najmenšia priechodná šírka šikmej rampy určenej na verejné užívanie je 1 100 mm. V rámci Prílohy k vyhláške, konkrétne v bode 1.3.8, sa ďalej špecifikuje, že schodiskové rameno a rampa musia byť po oboch stranách vybavené držadlom vo výške 900 mm. Pre osoby malého vzrastu je predpísaná výška držadla 750 mm.

Dôležitým aspektom je aj zabezpečenie plynulého prechodu medzi chodníkom a vozovkou. Podľa bodu 1.5.1 Prílohy k vyhláške č. 532/2002 Z. musí priechod zabezpečovať plynulý prechod s maximálnym sklonom 1:8 a zvislým prevýšením najviac 20 mm. Po celej dĺžke zníženého obrubníka smerom do chodníka sa musí umiestniť varovný pás so šírkou 400 mm. Tieto opatrenia sú kľúčové pre bezpečný pohyb osôb s obmedzenou schopnosťou orientácie, ako sú nevidiaci a slabozrakí.

Pre nevidiacich a slabozrakých sú navrhnuté špeciálne vodiace línie. Podľa bodu 1.4.4, ak neexistuje prirodzená vodiaca línia (napr. stena domu, obrubník), musí sa vytvoriť umelá vodiaca línia pásom špeciálnej dlažby so špecifickou povrchovou štruktúrou. V mieste odbočenia umelej vodiacej línie sa musí umiestniť prerušenie.

Technické podmienky a debarierizačné opatrenia

Technické podmienky (TP) stanovujú zásady navrhovania a zhotovovania pozemných komunikácií s cieľom zabezpečiť prístupnosť pre osoby s obmedzenou schopnosťou pohybu a orientácie. Tieto TP vychádzajú z vyhlášok MV SR č. 9/2009 Z. z. a MŽP SR č. 532/2002 Z. z. a zahŕňajú požiadavky na debarierizačné opatrenia.

Jedným z kľúčových prvkov je dostatočný manipulačný priestor. Priechodný prierez komunikácie je definovaný voľnou šírkou chodníka a výškou 2 500 mm. Pre odstránenie nerovností a zabezpečenie protišmykového povrchu sa používajú špecifické opravné technológie.

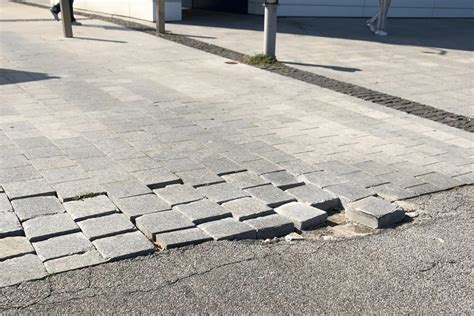

Pre nevidiacich a slabozrakých sú dôležité hmatateľné povrchy a varovné pásy. Na chodníkoch, kde existujúce obrubníky bránia pohybu osôb na invalidnom vozíku, sa musia zriaďovať obrubníkové rampy s hmatateľným povrchom. Maximálny sklon znížených obrubníkov je 1:8.

Všetky prekážky na pešej komunikácii, či už trvalého alebo dočasného charakteru, musia byť riadne označené. Podľa bodu 1.4.5, prekážka musí byť pevne vyznačená pri zemi do výšky 100 mm obrubou a vo výške 1 100 mm pevným, hmatným a kontrastným označením. Nad chodníkom, v priestore od 450 mm do 2 200 mm, nesmú byť umiestnené žiadne predmety ohrozujúce zrakovo postihnuté osoby.

Parkovanie a verejná doprava pre osoby s obmedzenou schopnosťou pohybu

Pre osoby s obmedzenou schopnosťou pohybu a orientácie je nevyhnutné zabezpečiť dostatočný počet vyhradených parkovacích miest. Predpisuje sa 4 % vyhradených stojísk, najmenej však jedno. Ak je parkovisko vzdialené viac ako 50 metrov od bezbariérového vstupu do budovy, musia sa vyhradené stojiská nachádzať vo vzdialenosti do 50 metrov od takéhoto vstupu.

Pri viacpodlažných parkoviskách musí byť aspoň jedno podlažie obsluhované bezbariérovým výťahom, rampou alebo zdvíhacou plošinou. Prístup na zastávku hromadnej dopravy musí byť zabezpečený bezbariérovou trasou. Zastávky musia byť vybavené varovným pásom pozdĺž nástupnej hrany a signálnym pásom navádzajúcim k prvým dverám vozidla. Pre zrakovo postihnutých by mali byť zastávky označené informáciami v Braillovom písme alebo reliéfnym textom/piktogramom.

Bezbariérový mobiliár a hygienické zariadenia

Problémom často býva nedostatočný alebo nevhodne navrhnutý mobiliár verejných priestorov, ako sú lavičky, odpadkové koše či informačné panely. Tieto prvky musia byť navrhnuté tak, aby neprekážali voľnému pohybu chodcov a boli prístupné pre všetky osoby. Pri lavičkách sa odporúča voľný priestor minimálne 1 200 mm pre invalidný vozík.

Toalety, najmä na odpočívadlách a čerpacích staniciach, musia byť navrhnuté tak, aby ich mohli používať aj osoby na invalidnom vozíku. Minimálne jedna záchodová kabína musí byť prispôsobená pre osoby s obmedzenou schopnosťou pohybu a musí byť viditeľne označená medzinárodným symbolom prístupnosti. Pri väčšom počte kabín sa na každých začatých desať musí pridať ďalšia kabína pre osoby na vozíku. Rozmery kabíny by mali byť minimálne 1100 mm x 1400 mm s dverami s minimálnou šírkou. Horná hrana WC misy by sa mala nachádzať vo výške 500 - 550 mm od podlahy.

Špecifické požiadavky na rampy pre imobilných

Rampy pre imobilných majú predpísané rozmery, ktoré upravujú STN normy. Pokiaľ rampa nie je dlhšia ako 3 metre, môže mať sklon v pomere strán aspoň 1:8 (12,5%). Pri dĺžke nad 3 metre je minimálny povolený sklon 1:12 (8,3%). Optimálnym sklonom sa považuje pomer 1:20, avšak jeho dosiahnutie je v praxi často problematické.

Pri šikmej dĺžke rampy väčšej ako 9 metrov je povinná medzipodesta dlhá aspoň 2 metre. Na začiatku a konci rampy musí byť voľná manipulačná plocha minimálne 1500 mm x 1500 mm. Minimálna šírka priamej rampy je stanovená na 1300 mm.

Povrch rampy musí byť protišmykový, odvodnený alebo temperovaný a použiteľný aj za nepriaznivého počasia. Rampa musí byť vybavená zábradlím na oboch stranách. Vrchné zábradlie má byť vo výške minimálne 900 mm, pričom pre osoby malého vzrastu je určené nižšie zábradlie. Vhodné je osadiť na rampu zarážku vo výške 100 mm ako ochranu pre slepeckú palicu a prevenciu zídenia z rampy.

Konštrukčné riešenia garážových rámp

V kontexte hromadných garáží sa stretávame s rôznymi konštrukčnými riešeniami, vrátane jednopodlažných, viacpodlažných, nadzemných, podzemných a kombinovaných typov. Výkonnosť garáží je limitovaná kapacitou vjazdu/výjazdu, pričom sa udáva maximálny priechod vozidiel 200 až 400 za hodinu.

Rampy môžu byť jednosmerné alebo obojsmerné. Pri obojsmerných rampách je často riešené ich vzájomné polohovanie ramien. Bežné sú priame alebo zakrivené rampy, pričom pre podzemné garáže sa často využívajú špirálovité konštrukcie. Existujú aj tzv. polorampy (semi-ramps), ktoré umožňujú posunutie parkovania o pol podlažia.

Vylúčenie plošných strát spôsobených rampami je možné pri využití mechanických parkovacích systémov, ktoré sú vhodné napríklad aj pre nákupné vozíky. Pri návrhu je dôležité zohľadniť normové odstupy a vlečné krivky vozidiel, ako aj šírku parkovacích stání a komunikačných trás.

Na vonkajších rampách je vhodné zvážiť zastrešenie. Ak je sklon rampy väčší ako 5 %, je potrebné zriadiť zariadenie na ochranu vozovky pred namrzaním.

Materiály a technológie výstavby garážových vjazdov

Vstup do garáže, ktorý často zahŕňa rampu, je možné realizovať z rôznych materiálov, ako je betón, kov, drevo alebo dlažobné dosky. Betónový vjazd sa považuje za najoptimálnejší z hľadiska pevnosti a trvanlivosti, hoci jeho výstavba je náročnejšia a finančne nákladnejšia.

Pri betónovaní je nevyhnutné použiť kvalitný cement (nie nižší ako M400), štrk strednej frakcie, piesok a prípadné prísady na zvýšenie odolnosti proti mrazu a vlhkosti. Dôležitú úlohu zohráva aj výstužný rám z oceľových tyčí s prierezom 6-8 mm, zváraný alebo zviazaný do mriežky s rozmermi buniek 25-30 cm.

Proces výstavby zvyčajne zahŕňa:

1. Označenie priestoru: Pomocou kolíkov a lana sa vymedzí plocha pre betónovanie.
2. Výkop: Jamu je potrebné vykopať do hĺbky presahujúcej hĺbku zamrznutia pôdy. Dno sa zasype štrkom (hrúbka cca 10 cm), ktorý sa vyrovná a zhutní.
3. Vrstva piesku: Na štrk sa nanesie vrstva piesku, zaleje vodou a zhutní.
4. Debnenie: Konštrukcia debnenia sa zvyčajne realizuje z drevených dosiek alebo bridlice.
5. Betonáž: Betón sa naleje vo vrstvách, pričom každá vrstva sa vyrovnáva a odvzdušňuje. V teplom počasí sa odporúča betón zakryť polyetylénom a v horúcom počasí polievať vodou.
6. Vytvrdnutie betónu: Po vytvrdnutí betónovej zmesi (cca 28 dní) sa pripravia základy pre obrubník.

Pri zimnej prevádzke je dôležité zabezpečiť rampu proti námraze, napríklad inštaláciou vykurovacích článkov pod kolesami vozidiel. Systém odvodu vody je taktiež nevyhnutný, pričom pred prahom garáže sa vytvára špeciálna drážka.

Pri návrhu rampy je dôležité zvoliť optimálnu dĺžku a sklon, ktorý by mal vylúčiť prudké stúpanie. Odporúčaný sklon je 15%. Vjazd má často lichobežníkový tvar s užším koncom pri bráne. Odporúčaný uhol ponoru sa pohybuje od 6 do 25 stupňov.
