Pri plánovaní stavebných prác, či už ide o novostavbu alebo rekonštrukciu, sa často stretávame s otázkou možnosti uloženia rôznych inžinierskych sietí do jedného výkopu. Najčastejšie sa táto dilema týka súbežného ukladania elektrických káblov a vodovodných prípojok. Na prvý pohľad sa môže zdať, že ide o jednoduché riešenie, ktoré by mohlo ušetriť čas a náklady na výkopové práce. Avšak, realita je zložitejšia a vyžaduje si dôkladné poznanie platných noriem, technických predpisov a bezpečnostných zásad.
Pripojka v zemi a privod vody: Základné pojmy
Predtým, ako sa ponoríme do detailov, je dôležité definovať kľúčové pojmy. Vodovodná prípojka je definovaná ako úsek potrubia, ktorý spája rozvádzaciu vetvu verejnej vodovodnej siete s vnútorným vodovodom nehnuteľnosti. Táto prípojka je často vo vlastníctve suseda alebo prevádzkovateľa, čo znamená, že pre jej využitie alebo úpravu je nevyhnutný jeho súhlas alebo dohoda. V prípade, že prípojka prechádza cez váš pozemok a obmedzuje vaše vlastnícke práva, môžete mať nárok na finančnú náhradu, pokiaľ existuje právny základ, ako napríklad zriadenie vecného bremena.
Elektrická prípojka je obdobne úsek vedenia, ktorý privádza elektrickú energiu z verejnej distribučnej siete do objektu. V prípade silových káblov do 1 kV je dôležité dodržiavať špecifické vzdialenosti od iných inžinierskych sietí.
Súbeh elektrického kábla a vodovodnej prípojky: Priestorové normy a bezpečnostné aspekty
Hlavnou otázkou, ktorá sa v súvislosti s ukladaním elektrických káblov a vodovodných prípojok do jedného výkopu vynára, je dodržanie minimálnych dovolených vzdialeností. Podľa platných technických noriem, pri súbežnom uložení silového kábla (do 1 kV) a vodovodnej prípojky je predpísaná minimálna vodorovná vzdialenosť 40 cm.
Táto vzdialenosť nie je náhodná. Hlavným dôvodom je minimalizácia rizika vzájomného ovplyvňovania a potenciálneho poškodenia. Voda a elektrina sú dva prvky, ktoré v priamom kontakte môžu spôsobiť vážne problémy. Zatečenie vody k elektrickému káblu môže viesť k skratu, poškodeniu izolácie a v krajnom prípade k úrazu elektrickým prúdom. Naopak, poškodenie elektrického kábla môže spôsobiť únik napätia do zeminy a následne do vodovodného systému.
Čo ak nie je možné dodržať minimálnu vzdialenosť?

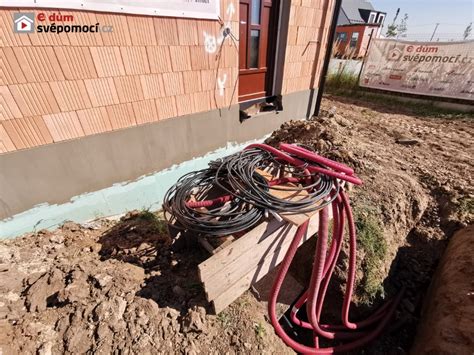

V situáciách, kedy nie je možné dodržať predpísanú minimálnu vzdialenosť z dôvodu obmedzeného priestoru (čo je častý jav v zastavaných oblastiach, kde "keby mala každá trubka svoj výkop, nenatáhnete nič"), existujú alternatívne riešenia. Jedným z nich je uloženie vodovodnej prípojky alebo elektrického kábla do chráničky. Chránička, zvyčajne PVC alebo iný odolný materiál, slúži ako dodatočná ochrana a bariéra medzi jednotlivými sieťami. V prípade elektrického kábla môže ísť o špeciálnu ochrannú rúru.
Ďalšou možnosťou je vytvorenie prehrádzky medzi jednotlivými sieťami. Táto prepážka, vyrobená z nevodivého materiálu, fyzicky oddeľuje kábel od potrubia a zabraňuje priamemu kontaktu v prípade poruchy.
Je dôležité si uvedomiť, že pri vode a kanalizácii platia navyše aj špecifické zákonné požiadavky, ktoré presahujú rámec bežných priestorových noriem pre ukladanie inžinierskych sietí.
Hĺbka uloženia a ďalšie faktory
Okrem vodorovnej vzdialenosti je dôležitá aj hĺbka uloženia inžinierskych sietí. Pre vodovodné prípojky sa v mnohých regiónoch odporúča minimálna hĺbka uloženia 120 až 160 cm. Táto hĺbka zohľadňuje riziko zamrznutia vody v potrubí počas zimných mesiacov a zároveň chráni prípojku pred mechanickým poškodením pri povrchových prácach. Pre elektrické káble sú hĺbky uloženia tiež špecifikované normami a závisia od napätia kábla a typu uloženia (priamo v zemi, v chráničke a pod.).
Pri plánovaní je nevyhnutné zohľadniť aj ďalšie faktory, ako napríklad:
- Typ pôdy: Piesočnaté pôdy môžu vyžadovať iné uloženie ako ílovité alebo kamenisté.
- Mechanické zaťaženie: V oblastiach s predpokladaným pohybom ťažkej techniky je potrebné káble a potrubia uložiť hlbšie alebo použiť dodatočnú ochranu.
- Chemické vplyvy: V znečistených pôdach je potrebné zvážiť použitie špeciálnych káblov a potrubí odolných voči chemickej degradácii.
- Budúce zásahy: Pri plánovaní výkopov je dobré myslieť na možnosť budúcich opráv alebo rozšírenia sietí, aby sa predišlo zbytočnému poškodzovaniu existujúcich trás.
Súbeh s inými sieťami: Plynovody, dátové káble a hromozvody
Diskusie o ukladaní elektrických káblov a vodovodných prípojok do jedného výkopu často otvárajú aj otázky súbehu s inými typmi inžinierskych sietí, ako sú plynovody, telekomunikačné a dátové káble, či systémy ochrany pred bleskom (hromozvody). Každá z týchto sietí má svoje špecifické požiadavky na vzdialenosti a spôsoby uloženia.
Napriek tomu, že sa na prvý pohľad môže zdať, že tieto siete spolu priamo nesúvisia, ich vzájomná blízkosť môže predstavovať riziko. Napríklad, silové káble môžu spôsobovať elektromagnetické rušenie dátových káblov, čo negatívne ovplyvňuje ich funkčnosť. Hromozvody, ktoré odvádzajú vysoké prúdové zaťaženie pri údere blesku, si vyžadujú dostatočné odstupy od iných vedení, aby sa predišlo nebezpečnému indukčnému účinku alebo preskoku napätia.
V praxi sa stretávame s množstvom otázok súvisiacich s týmito súbehmi a križovaniami:
- Aká je povolená vzdialenosť pri súbehu silnoproudého a telefónneho rozvodu?
- Aká má byť vzdialenosť medzi potrubím plynu a hromosvodom?
- Je možné viesť dátové siete v jednej lište ako rozvody 230V?
- Musí byť vodiče ku káblovej televízii v stúpačke v chráničke?
Odpovede na tieto otázky sú obsiahnuté v príslušných technických normách, ako sú napríklad série STN (Slovenské technické normy) a ČSN (České technické normy), ktoré upravujú požiadavky na elektroinštalácie, vodovodné a kanalizačné systémy, plynové rozvody a telekomunikačné siete. Pre informačné technológie sú kľúčové normy ako ČSN EN 50174-2, ktorá definuje požiadavky na inštaláciu informačných technológií vrátane odstupových vzdialeností od iných vedení.
Názory a prax: Rôzne prístupy k spoločnému výkopu
Hoci technické normy jasne definujú minimálne vzdialenosti, v praxi sa stretávame s rôznymi názormi a prístupmi. Niektorí odborníci uprednostňujú striktné dodržiavanie noriem a zásadne odmietajú akékoľvek spoločné ukladanie elektriny a vody do jedného výkopu, pokiaľ nie sú prijaté dostatočné opatrenia. Argumentujú tým, že dodatočné opatrenia, ako sú chráničky alebo prepážky, zvyšujú náklady a zložitosť inštalácie.
VALOTOP s.r.o. – kanalizačné a vodovodné prípojky, zemné práce Topoľčany, Nitra
Na druhej strane, existuje názor, že v určitých situáciách, najmä v urbanizovanom prostredí s obmedzeným priestorom, je spoločné ukladanie nevyhnutné. V takýchto prípadoch je však kľúčové dôkladné plánovanie a realizácia v súlade s platnými predpismi, aby sa minimalizovali riziká. Dôležitá je v tomto kontexte aj komunikácia medzi jednotlivými dodávateľmi sietí a stavebníkmi.
Prípadové štúdie a riešenia
V diskusných fórach a odborných článkoch sa často objavujú reálne príklady z praxe. Napríklad, diskusia o tom, či je možné uložiť elektrický kábel a vodovodnú prípojku do jedného výkopu, sa zvyčajne točí okolo konkrétnych vzdialeností a nutnosti dodatočných opatrení.
Príklad: V jednom z príspevkov sa uvádza, že pre vodovodnú prípojku a silový kábel do 1kV je najmenšia dovolená vodorovná vzdialenosť pri súbehu 40 cm. Ak to nie je možné, odporúča sa použiť chráničku alebo prepážku.
V inej situácii sa rieši problém s vodovodnou prípojkou, ktorá je vo vlastníctve suseda. V takom prípade je nevyhnutný súhlas suseda s jej využitím alebo odkúpením. Ak sa dohoda nedosiahne, môže byť potrebné obrátiť sa na súd s určovacou žalobou.
Záver
Ukladanie elektrického kábla a vodovodnej prípojky do jedného výkopu je technicky možné, avšak vyžaduje si prísne dodržiavanie platných technických noriem a bezpečnostných predpisov. Minimálna vodorovná vzdialenosť 40 cm je základným pravidlom, ktoré je možné v prípade obmedzeného priestoru nahradiť použitím chráničiek alebo fyzických prepážok. Dôležitá je aj správna hĺbka uloženia a zohľadnenie ďalších faktorov, ako je typ pôdy a mechanické zaťaženie. Vždy je však potrebné konzultovať konkrétne požiadavky s odborníkmi a dodávateľmi jednotlivých sietí, aby bola zaistená bezpečnosť a spoľahlivosť celého systému. Ignorovanie týchto pravidiel môže viesť k vážnym následkom, vrátane finančných škôd, poškodenia majetku a ohrozenia zdravia či života.
