Pripojovanie potrubných vedení predstavuje kľúčový aspekt každej infraštruktúrnej alebo stavebnej realizácie, či už ide o rozvody pitnej vody, kanalizácie, plynu, alebo priemyselných médií. Správny výber a realizácia spojov zabezpečujú nielen funkčnosť celého systému, ale aj jeho dlhodobú spoľahlivosť, tesnosť a odolnosť voči prevádzkovým podmienkam. V tomto článku sa zameriame na rozmanité metódy spájania potrubných vedení, od tradičných až po moderné technológie, s dôrazom na ich charakteristiky, aplikácie a materiálové aspekty.
Význam a Typológia Potrubných Prípojok
Potrubné vedenia, ako spojovacie vedenia potrubného typu, sú neodmysliteľnou súčasťou technického vybavenia stavieb. Ich primárnym účelom je distribúcia médií, ako je voda vo vodovodných systémoch, alebo zvod odpadových vôd v kanalizačných systémoch. Prípojka vody alebo kanalizácie slúži na napojenie objektu nehnuteľnosti na verejnú sieť. Každý objekt s vlastným popisným číslom si vyžaduje samostatnú prípojku. V kontexte bývania, pri výstavbe domu na novej parcele, je nevyhnutné počítať s pripojením nehnuteľnosti k existujúcim sieťam, čo si často vyžaduje zriadenie nových prípojok a vypracovanie príslušných projektových dokumentácií.
Kým kanalizačné systémy sú často financované a udržiavané miestnymi samosprávami, septické systémy získavajú na popularite ako cenovo dostupné a environmentálne šetrné alternatívy, ktoré poskytujú vlastníkom domov úplnú kontrolu nad ich odpadovými vodami. Tento rastúci záujem však sprevádzajú aj obavy týkajúce sa nákladov a údržby.
Metódy Spájania Potrubí a Ventilov
Existuje niekoľko základných metód, ktorými sa potrubia spájajú s ventilmi a inými časťami potrubných systémov. Každá metóda má svoje špecifické výhody a je vhodná pre rôzne aplikácie a prevádzkové podmienky.
1. Prírubové Spojenie
Pripojovanie pomocou prírub je jednou z najbežnejších metód, obzvlášť pri pripájaní ventilov k potrubiu alebo k zariadeniu. Ide o odnímateľnú metódu spojenia, ktorá využíva kombináciu príruby, tesnenia a skrutkového spojenia na vytvorenie kompletnej tesniacej konštrukcie.
Prírubové spojenie sa skladá z dvoch protiľahlých prírub, ktoré sú pevne priskrutkované k potrubiu alebo ventilu. Medzi tieto príruby sa vkladá tesnenie, ktoré zabezpečuje hermetickú tesnosť spojenia. Skrutky potom prechádzajú otvormi v oboch prírubách a sú utiahnuté maticami, čím sa dosiahne kompresia tesnenia a pevné spojenie.
Príruby sa vyrábajú v rôznych štandardoch (napríklad podľa ASME, EN) a typoch, ako sú napríklad navarovacie krkové príruby, nasúvacie príruby, voľné príruby či slepé príruby. Voľba konkrétneho typu príruby závisí od prevádzkového tlaku, teploty, typu média a požiadaviek na demontáž. Spoločnosť LINKUN ponúka široký sortiment prírub z uhlíkovej ocele, nehrdzavejúcej ocele a zliatin niklu, vrátane špeciálnych typov ako sú dlhé navarovacie krkové príruby a príruby s vysokou výťažnosťou.
2. Zváracie Spojenie
Zváracie spojenie je metóda, pri ktorej sa teleso ventilu s predpripravenou zváracou drážkou spája s potrubným systémom zváraním. Štandardy ako API 600 a ASME B 16.34 definujú požiadavky na zváracie drážky.
Zváracie prípojky medzi ventilmi a potrubiami sa delia na dva hlavné typy:

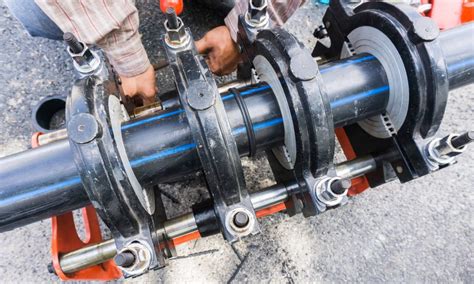

- Zváracie prípojky na tupo (Butt Weld - BW): Tento typ spojenia je vhodný pre široké spektrum veľkostí, tlakov a vysokoteplotných prevádzkových podmienok. Potrubia sa zvarajú čelom k čelu s presne zrazenými hranami, čo umožňuje vytvorenie pevného a kontinuálneho spoja.
- Zváracie prípojky (Socket Weld - SW): Tieto prípojky sú všeobecne vhodné pre ventily s menším menovitým priemerom (typicky do DN50). Menšia rúra sa zasunie do objímky na telese ventilu a následne sa zvarí. Tento typ spojenia je jednoduchší na realizáciu, ale nemusí byť vhodný pre aplikácie s vysokými vibráciami alebo extrémne tlaky.
Zváranie potrubí vyžaduje kvalifikovaných zváračov a dodržiavanie prísnych technologických postupov, aby sa zabezpečila integrita a tesnosť spoja.
3. Závitové Spojenie
Závitové spojenie využíva na spojenie telesa ventilu s potrubím vnútorné alebo vonkajšie závity. Toto spojenie je bežné najmä pri menších priemeroch potrubí a v aplikáciách, kde nie sú extrémne požiadavky na tlak alebo kde je potrebné jednoduché a rýchle spojenie.
Výhodou závitových spojov je ich jednoduchá montáž a demontáž bez potreby špecializovaných zváracích techník. Nevýhodou však môže byť nižšia pevnosť v porovnaní so zváranými alebo prírubovými spojmi a potenciálne riziko netesností pri vysokých tlakoch alebo vibráciách, ak nie sú správne utesnené.
4. Závitnicové (Ferrule) Spojenie
Pri tomto type spojenia sa teleso ventilu pripája k potrubnému systému pomocou špeciálnych závitníc (ferrules). Tieto spojenia sú často používané v presných aplikáciách, kde je kladený dôraz na vysokú tesnosť a spoľahlivosť, napríklad v laboratórnych systémoch alebo v prístrojovom vybavení.
Závitnica je typicky kovový krúžok, ktorý sa po nasadení na potrubie a vložení do špeciálneho tvarovky "zarezáva" do povrchu potrubia, čím vytvára mimoriadne pevný a tesný spoj.
5. Pripojenie cez "Doštičky" (Lug Type)
Pripojenie typu "doštičky" (lug type) je v podstate variant prírubového spojenia, kde sú príruby potrubia na oboch stranách ventilu priskrutkované priamo k potrubnému systému. Tento typ spojenia je často používaný pri pripájaní ventilov medzi dva kusy potrubia, kde sa závity na strane ventilu priskrutkujú k závitom na koncoch potrubia.
Vymedzovacie Kocky a Stabilita Potrubných Vedení
Okrem samotných spojovacích metód je dôležité zabezpečiť aj správne uloženie a stabilizáciu potrubných vedení. V tomto kontexte zohrávajú kľúčovú úlohu prvky ako sú vymedzovacie kocky príchytiek potrubia. Tieto prvky, dostupné v rôznych priemeroch (napríklad 32 mm, 40 mm, 50 mm, 63 mm, 75 mm, 90 mm, 110 mm), zabezpečujú presné vystredenie a stabilnú polohu potrubného vedenia pri montáži príchytiek v rôznych vodných systémoch.
Ich hlavným účelom je pevné uloženie rúr, čím sa znižujú vibrácie a zlepšuje sa celková stabilita inštalácie. Vďaka odolnému plastovému materiálu zaručujú dlhú životnosť aj v náročných podmienkach. Jednoduché uchytenie umožňuje rýchlu montáž a spoľahlivé fungovanie v aplikáciách ako sú závlahové systémy, bazény či technické inštalácie.
Materiály Potrubných Systémov
Výber materiálu potrubia je rovnako dôležitý ako metóda jeho spojenia. Rôzne materiály ponúkajú odlišné vlastnosti, ktoré ich predurčujú pre konkrétne aplikácie:
- PVC (Polyvinylchlorid): Potrubie Ultra Solid PVC je určené pre splaškovú a dažďovú kanalizáciu, preferované investormi uprednostňujúcimi klasickú konštrukciu s masívnou stenou.
- PP (Polypropylén): Kanalizačné potrubie z PP s plnostennou konštrukciou steny, vyrábané podľa normy STN EN 1852-1 +A1, sa vyrába v kruhovej tuhosti SN 12 v dimenziách DN 160 - 400 mm. Korugované potrubie z polypropylénu (PP) podľa STN EN 13476 je dostupné v priemeroch DN 250 - 1000 mm s pevnostnou triedou SN 12 kN/m² (pre odvodnenie dopravných stavieb s minimálnou hrúbkou steny 3 mm) a DN 250 - 600 mm s najvyššou pevnostnou triedou SN 16 kN/m². Potrubie s korugovanou konštrukciou steny zodpovedajúce norme STN EN 13476 sa vyrába v DN 160-1000 mm s triedami tuhosti SN 8 a 10.
- PE HD (Polyethylén s vysokou hustotou): Masívne potrubie vyrábané z vysokohustotného polyetylénu (PE - HD) sa špirálovito ovíjaným PP profilom vyrába v priemeroch DN 600 - 2000 mm. Možnosť voľby triedy kruhovej tuhosti a hrúbky základnej steny podľa podmienok projektu.
- PE 100 RC (Resistant to Crack): Potrubie z materiálu PE 100 RC so zvýšenou odolnosťou voči bodovému zaťaženiu. GEROfit ® R zodpovedá typu 3 klasifikácie PAS 1075 a je vhodný najmä pre bezvýkopové metódy.
- PVC-O (Molekulárne orientovaný PVC): Potrubie z molekulárne orientovaného PVC (PVC-O) najvyššej kvality. Hrdlové potrubie sa vyznačuje nízkou hmotnosťou, mimoriadnou mechanickou odolnosťou a vysokou životnosťou pre tlaky do PN 16 v priemeroch DN 90- 250 mm. Používa sa v kombinácii s liatinovými tvarovkami (Hawle systém 2000).
- PE-HD (Flexibilita výroby): Flexibilita výroby potrubia Ultra Helix a ľahká zvariteľnosť materiálu PE-HD umožňuje vyrobiť rôzne prevedenia, ktoré nie sú obmedzené dĺžkou a zaťažením.
Cenovo Výhodné Alternatívy
Pre renováciu gravitačných kanalizačných radov v priemeroch DN 100 - 300 mm sú k dispozícii cenovo výhodné a odolné alternatívy, ktoré spĺňajú základné požiadavky noriem.
Bezvýkopové Metódy Pokládky Potrubí
Moderné technológie umožňujú pokládku nových potrubí bez nutnosti rozsiahlych výkopových prác. Tieto metódy sú efektívne, šetria náklady a minimalizujú dopady na životné prostredie a dopravu.
- Bezvýkopová metóda pre pokládku nového tlakového potrubia: Umožňuje inštaláciu nových tlakových potrubí bez nutnosti otvárania celého terénu.
- Bezvýkopová metóda pre pokládku nového tlakového a gravitačného potrubia: Rozširuje možnosti bezvýkopovej technológie aj na gravitačné systémy.
- Metóda pre renováciu vodovodných a plynovodných potrubí, tlakových a gravitačných kanalizácií: Pri tejto metóde sa do existujúceho poškodeného potrubia vtiahne nové potrubie s menším priemerom, čím sa obnoví funkčnosť infraštruktúry s minimálnym zásahom.
Bezvýkopová pokládka vodovodního potrubí
Tieto metódy sú obzvlášť vhodné pre renováciu existujúcich sietí v zastavaných oblastiach, kde by klasické výkopové práce spôsobili značné obmedzenia.
Záver
Voľba správnej metódy spájania potrubných vedení a vhodného materiálu potrubia je zásadná pre úspešnú realizáciu a dlhodobú funkčnosť akéhokoľvek potrubného systému. Od tradičných prírubových a zváracích spojov až po moderné bezvýkopové technológie, každý aspekt hrá svoju rolu v zabezpečení spoľahlivého a efektívneho transportu médií. Dôkladné plánovanie, výber kvalitných materiálov a dodržiavanie technologických postupov sú kľúčom k vytvoreniu robustnej a odolnej infraštruktúry.
