Drevostavby si v posledných rokoch získavajú čoraz väčšiu popularitu a význam nielen na Slovensku a v Českej republike, ale aj v celej Európe. S rastúcim dopytom po ekologických a energeticky úsporných riešeniach sa drevo stáva plnohodnotným stavebným materiálom, ktorý nachádza uplatnenie v rôznych typoch stavieb, od rodinných domov až po priemyselné objekty. Jedným z architektonicky atraktívnych a zároveň funkčne náročných prvkov moderných drevostavieb sú ploché strechy. Aj keď sa na Slovensku už realizujú prvé rozsiahlejšie projekty plochých striech v drevostavbách, cenné skúsenosti a overené technické postupy môžeme čerpať predovšetkým od našich západných susedov v krajinách DACH (Nemecko, Rakúsko, Švajčiarsko), kde dlhoročná tradícia, nepretržitá technická prax a schopnosť poučiť sa z minulých chýb viedli k vývoju bezproblémových detailov a celých technických konceptov.
V krajinách DACH predstavujú drevostavby významný podiel na stavebnom trhu. V Rakúsku tvorili v roku 2018 drevostavby 23 % podiel v bytovej výstavbe a 11 % v bytových domoch, pričom tieto čísla naďalej rástli. Nemecko, ako najväčší európsky stavebný trh, zaznamenalo v roku 2021 podiel drevostavieb vo výške 20,4 % zo všetkých povolených stavieb. V hospodársky silných spolkových krajinách ako Bádensko-Württembersko, Bavorsko a Hesensko bol tento podiel ešte vyšší, dosahujúc až 34,3 %, 25,1 % a 27,3 % v roku 2021. Tieto štatistiky jednoznačne potvrdzujú, že drevo je v týchto vyspelých krajinách vnímané ako plnohodnotný stavebný materiál a je často hlavným konštrukčným prvkom pri výstavbe rôznych typov stavieb. Nemecká dôslednosť a precíznosť sa prejavujú aj v platných pravidlách pre kvalitné plánovanie a realizáciu drevostavieb, ktoré sú definované normami DIN a smernicami odborných združení a výrobcov.
S ubúdajúcou pracovnou silou narastá význam automatizácie a precíznej tvorby detailov vo výrobnom procese. Výroba prefabrikovaných dielcov na modernej výrobnej linke minimalizuje množstvo chýb pri montáži "per partes" (po jednotlivých častiach) a zároveň redukuje riziko vplyvu atmosférických podmienok a vniknutia vlhkosti do konštrukcie počas výstavby. V reakcii na tieto požiadavky bola v 90. rokoch 20. storočia vyvinutá technológia CLT (Cross Laminated Timber - krížom lepené drevo). CLT panely, spracované na moderných CNC strojoch, ponúkajú širokú škálu výrobkov a aplikácií pre rôzne detaily. Technológia CLT sa neustále dopĺňa o nové komponenty, ktoré zlepšujú jej akustické a statické vlastnosti a prinášajú nové možnosti v porovnaní s konvenčnými postupmi.
Typológia plochej strechy v drevostavbe

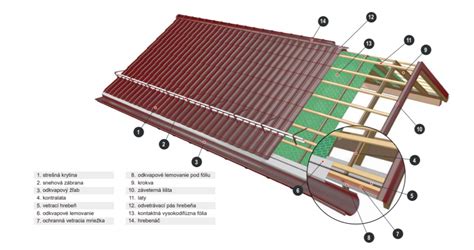

Nedeliteľnou súčasťou moderných drevostavieb, vrátane modulárnych, je architektonicky obľúbená plochá strecha. Pri súčasných drevostavbách sa najčastejšie stretávame s tzv. dvojplášťovou plochou strechou s prevetrávanou medzerou. Tento typ konštrukcie ponúka zvýšenú bezpečnosť pri výskyte kondenzátu alebo vniknutej vlhkosti v dôsledku netesností obálky budovy. Vďaka svojej difúznej otvorenosti umožňuje lepšie a rýchlejšie vysychanie konštrukcie v letných obdobiach. Osvedčená skladba dvojplášťovej plochy strechy s prevetrávanou medzerou je v súčasnosti zakotvená v nemeckých normách DIN 4108 časť 3 (2018) a DIN 68800 časť 2 (2022), pričom norma DIN 4108 časť 3 ju označuje ako "nachweisfreie Konstruktion" (konštrukcia nevyžadujúca dodatočné preukazy).
Základná skladba takejto strechy zvyčajne zahŕňa:
- Parobrzda (parozábrana): Umiestnená na interiérovej strane s hodnotou Sd ≥ 2 m podľa DIN 4108 časť 3 a DIN 68800 časť 2. Jej úlohou je zabrániť prenikaniu vodných pár z interiéru do konštrukcie strechy.
- Nosná konštrukcia: Najčastejšie ide o rámovú konštrukciu z dreva (napr. KVH - konštrukčné drevo) vyplnenú difúzne otvorenou tepelnou izoláciou (minerálna vlna, drevovláknitá izolácia, celulóza a pod.).
- Drevené debnenie: Doskové debnenie z dreva s maximálnou šírkou dosiek 160 mm.
- Difúzne otvorená poistná strešná hydroizolácia: Určená pre vodotesné podstrešie podľa pravidiel ZVDH (Zväz nemeckých pokrývačov) triedy 1. Spoje presahov musia byť vodotesne spojené teplovzdušným zváraním alebo inou technológiou stanovenou výrobcom. Norma ÖN B 4119 špecifikuje minimálnu šírku zvaru. Táto vrstva musí byť difúzne otvorená a jej Sd musí byť ≤ 0,3 m.
- Prevetrávaná medzera: Dôležitý prvok zabezpečujúci odvetranie vlhkosti. Jej dimenzia je navrhnutá v zmysle DIN 68800 (maximálna dĺžka 15 m, minimálna výška 50 mm) alebo podľa pravidiel ZVDH. V zmysle pravidiel ČSN 731901 časť 2 a slovenských STN je minimálna výška prevetrávanej medzery stanovená na 100 mm.
Kľúčové aspekty návrhu a realizácie
Pre bezpečné fungovanie konštrukcie plochej strechy s prevetrávanou separátnou medzerou je nevyhnutná plne funkčná prevetrávaná medzera. Česko-slovenské normy a pravidlá definujú minimálnu bezpečnú výšku medzery, avšak nešpecifikujú jej tvar a podobu nasávacích a výpustných otvorov. Je potrebné zohľadniť aj faktor redukcie a tvar prevetrávacej mriežky.
Nemecká norma DIN 68800 časť 2 (2022) pripúšťa maximálnu dĺžku prevetrávanej medzery 15 metrov. Vstupný a výpustný otvor musia byť umiestnené proti sebe. Pre zabezpečenie funkčnej termiky musí byť minimálny sklon plochej strechy ≥ 3°. Pri návrhu je dôležité zohľadniť prevládajúci smer vetra, pričom nasávacie otvory by mali byť umiestnené na náveternej strane.
Jedným z osvedčených príkladov je komunitné centrum v rakúskom mestečku St. Gerold, ktoré je umiestnené v alpskom teréne vo výške 887 m n.m. a úspešne slúži od roku 2009 aj v náročných podmienkach s vysokým snehovým zaťažením. Táto stavba s plochou konštrukcie 773 m² a súčiniteľom prechodu tepla U = 0,119 W/m²K demonštruje spoľahlivosť a odolnosť drevených konštrukcií s plochou strechou v extrémnych podmienkach.
V súvislosti s rastúcim využívaním CLT panelov v masívnych drevostavbách, kde je kladený dôraz na rýchlosť a vysoký stupeň prefabrikácie, je ochrana týchto panelov počas fázy výstavby kľúčová. Produkty ako SIGA Wetguard 200 SA, celoplošne lepivá parobrzda s hodnotou Sd = 3,5 m, poskytujú spoľahlivú hydroizolačnú funkciu, odolnosť voči UV žiareniu a slúžia ako efektívna vzduchotesná rovina. Aplikácia takejto parobrzdy vo výrobe alebo priamo na stavbe zabezpečuje ochranu počas transportu, skladovania a montáže. Vďaka svojej skladbe zabraňuje kapilárnemu efektu v prípade prieniku vody.
Pre strechy s nízkym sklonom a ploché strechy (sklon ≥ 3°) je riešením výroba prefabrikovanej poistnej strešnej hydroizolácie na mieru. Produkt SIGA Majcoat 350, trojvrstvová poistná strešná hydroizolácia, je odporúčaný pre podmienky ako sú alpské prostredie. Prefabrikácia podľa projektov zákazníka zaručuje vysokú kvalitu zvaru a šetrí čas na stavbe, čím sa minimalizuje riziko zatečenia.
Riziká a prevencia pri plochých strechách
Je dôležité poukázať na riziká spojené s nesprávnym návrhom a realizáciou plochej strechy v drevostavbách. Nepodarené developerské projekty, často realizované s cieľom znížiť náklady, viedli k poruchám a poškodeniu dobrého mena plochej strechy v drevostavbách. Jednou z najrizikovejších skladieb je rámová konštrukcia bez spádovej tepelnej izolácie nad rámovou konštrukciou, ktorá môže spôsobiť rýchlu degradáciu drevenej konštrukcie. Tento problém sa často vyskytuje pri developerských projektoch, kde sa šetrí na nesprávnych miestach.
Príkladom takýchto problémov sú prípady, kedy po 2,5 roku bolo nutné vymeniť komplet zhnité trámy krovu. Napriek tomu, že v minulosti firmy ako Dektrade robili osvetu medzi projektantami o rizikách určitých skladieb, nebezpečné riešenia sa v praxi stále používajú. Dôvodom je často najnižšia cena realizácie, čo láka developerov a realizačné firmy pre domy idúce do predaja.
V súvislosti s týmto problémom sa objavujú aj riešenia s tzv. inteligentnými parozábranami, ktoré menia svoje parametre podľa tlaku vodných pár. Avšak dlhodobá spoľahlivosť týchto riešení v uzavretých strešných konštrukciách je stále predmetom diskusií. Problémy zvyčajne nastávajú v kombinácii teploty a vyššej vlhkosti v interiéri.
Preto je nevyhnutné zdôrazniť dôležitosť kvalitného projektu, ktorý by mal usmerňovať realizátora počas celého procesu. V prípade nejasností je vhodné obrátiť sa priamo na výrobcu hydroizolačných materiálov alebo na odborníkov, ktorí dokážu navrhnúť správne riešenia a v prípade potreby sa zúčastniť stretnutia priamo na stavbe.
Konštrukčné detaily a materiály

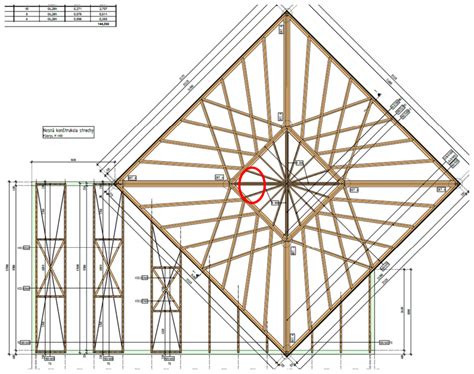

Pri návrhu strešného systému, kde celá konštrukcia strešného plášťa pozostáva z dreva vrátane atík, je kľúčové precízne prevedenie parozábrany nielen v ploche strechy, ale aj v konštrukcii atík, ktoré musia byť parotesne oddelené od vnútorného prostredia. Ako hydroizolácia sa odporúča strešná fólia BMI Everguard TPO, ktorá je odolná proti UV žiareniu, neobsahuje zmäkčovadlá a vďaka bielemu povrchu znižuje teplotu strechy.
V oblasti spojov a napojení je dôležité zabezpečiť ich vodotesnosť. Pre šikmé strechy s požiadavkou na dažďu odolné podstrešie a pre ploché strechy s prevetrávanou medzerou, špeciálne v alpských podmienkach, firma SIGA Cover AG odporúča produkt SIGA Majcoat 350.
V kontexte masívnych drevostavieb, ako sú CLT panely, je nevyhnutné zabezpečiť ochranu konštrukcie už počas fázy výstavby. Produkt SIGA Wetguard 200 SA, celoplošne lepivá parobrzda, poskytuje ochranu proti atmosférickým vplyvom a slúži ako vzduchotesná rovina.
Iné aspekty drevostavieb
Okrem striech je dôležité venovať pozornosť aj ostatným konštrukčným prvkom drevostavieb. Hrúbka stien zrubových domov sa štandardne pohybuje v rozmedzí 28 - 92 mm. Pri požiadavke na obojstranne pohľadovú stenu je možné použiť lepený zrubový profil. Na dosiahnutie tepelno-technických parametrov požadovaných súčasnými normami je nevyhnutné dodatočné zateplenie, pričom sa ako cenovo najprístupnejšia možnosť osvedčila minerálna izolácia s dostatočnou tuhosťou. Alternatívou je použitie korku ako plne difúzne otvoreného systému bez použitia fólií.
V prípade zrubových domov zateplených minerálnou izoláciou sú vnútorné rozvody sietí (elektrina, voda, kúrenie) vedené v inštalačnej medzere medzi zrubovou stenou a vnútorným obkladom, prípadne v konštrukčných priestoroch podlahy a stropu.
Pre stavbu drobných vedľajších stavieb s plochou do 25 m² postačuje ohlásenie na stavebnom úrade. Pri stavbách s plochou nad 25 m² je potrebné stavebné povolenie. Montáž bežnej záhradnej chatky, altánku či garáže zvyčajne trvá jeden deň. Vďaka stavebnicovému systému sú produkty týchto firiem mimoriadne jednoduché na montáž.
Ploché strechy ponúkajú široké možnosti využitia, od parkovacích plôch až po oddychové a relaxačné zóny. Trendom sa stávajú aj vegetačné strechy, ktoré však na Slovensku ešte nie sú plne rozvinuté, často kvôli finančnej náročnosti a nedostatočnému environmentálnemu cíteniu.
Farba hydroizolačnej fólie nie je len otázkou dizajnu. Biela fólia na plochej streche dokáže efektívnejšie odrážať slnečné žiarenie. Funkčná plochá strecha sa skladá zo štyroch základných vrstiev. Geotextília má dve hlavné funkcie: zabezpečenie materiálovej kompatibility a ochrana proti chemickej reakcii medzi PVC hydroizolačnou fóliou a polystyrénovou izoláciou. PVC fólie majú životnosť 20 až 35 rokov a vyžadujú oddelenie od polystyrénu pomocou geotextílie.
Napriek potenciálnym problémom spojeným s plochými strechami, najmä pri nesprávnom návrhu a realizácii, moderné technológie a materiály, spolu s dodržiavaním osvedčených postupov a noriem, umožňujú vytvárať bezpečné, funkčné a esteticky príťažlivé strešné konštrukcie v drevostavbách. Dôraz na kvalitný projekt, výber vhodných materiálov a precízne prevedenie detailov sú kľúčom k dlhodobej spokojnosti a bezproblémovej prevádzke stavby.
