Oceľ vstúpila do 21. storočia ako jeden z najvýznamnejších materiálov používaných v stavebnom priemysle. Jej univerzálnosť, pevnosť a trvanlivosť ju robia ideálnou voľbou pre široké spektrum aplikácií, od malých prístreškov až po rozsiahle priemyselné komplexy. V kontexte moderného stavebníctva sa oceľové haly stávajú čoraz populárnejšími vďaka svojej rýchlej montáži, flexibilite a ekonomickej efektívnosti. Tieto konštrukcie nachádzajú uplatnenie v rôznych odvetviach, vrátane priemyslu, skladovania, logistiky, poľnohospodárstva, ale aj ako športové či obchodné centrá.
Konštrukcia a materiály oceľových hál

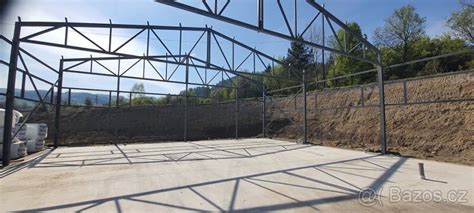

Základom každej oceľovej haly je jej nosná konštrukcia, ktorá je zvyčajne navrhovaná a vyrábaná z vysoko kvalitných oceľových profilov. Tieto profily môžu byť valcované, ako napríklad typy IPE, HEA, HEB, alebo zvárané, čo umožňuje prispôsobiť tvar a rozmery presným požiadavkám projektu. Výber konkrétneho typu a veľkosti profilu závisí od statického výpočtu, ktorý zohľadňuje šírku rozpätia, výšku objektu, očakávané zaťaženie a ďalšie faktory.
Súčasťou nosných stĺpov sú často kotevné platne, ktoré slúžia na bezpečné ukotvenie celej konštrukcie k základom. Tieto platne sú spojené s nosnými stĺpmi nerozoberateľným zváraním. Podobne sú zváraním spojené aj platne pre uchytenie stenových pomocných prvkov, zavetrovacích prvkov a konzoly pre žeriavové dráhy.
Kotevné prvky, typicky skrutky, sú vyrábané z oceľových závitových tyčí, ktoré môžu byť bez povrchovej úpravy alebo s povrchovou úpravou FeZn (galvanické zinkovanie). Typ kotvenia, hĺbka kotvenia a počet kotevných skrutiek sú presne definované statickým výpočtom, aby bola zabezpečená maximálna stabilita a bezpečnosť konštrukcie.
Strešné konštrukcie a opláštenie
Strešné konštrukcie, či už ide o priečle alebo priehradové väzníky, sú rovnako vyrábané z oceľových profilov. Diagonály priehradových väzníkov sú často tvorené z uzavretých profilov so štvorcovým prierezom. Dimenzie a typy profilov sú opäť výsledkom statického výpočtu. K týmto prvkom patria aj platne na uchytenie strešných väzníc a zavetrovacích prvkov. Spoje sú nerozoberateľné a realizované zváraním.
Strešné väznice sú typicky vyrábané z valcovaných profilov typu U, UPE, UE alebo z tenkostenných ohýbaných profilov s povrchovou úpravou FeZn. Sú spojené so strešnými priečlami a väzníkmi pomocou skrutiek. Voľba typu a rozmerov je daná statickým výpočtom a požiadavkami na požiarnu odolnosť.
Opláštenie oceľových hál tvorí strešný a stenový plášť, ktorý je zložený z tepelnoizolačných prvkov. Tieto prvky zabezpečujú nielen tepelnú pohodu vo vnútri objektu, ale aj jeho celkovú funkčnosť a estetický vzhľad. Medzi bežné materiály opláštenia patria jednovrstvová alebo dvojvrstvová krytina z trapézového plechu, sendvičové panely s jadrom z polyuretánovej peny (PU) alebo minerálnej vlny, prípadne drážkované (falcované) strechy a fóliové strechy.
Pri stenách sa často používajú dvojvrstvové konštrukcie s tepelnou izoláciou, sendvičové panely alebo kazetové steny. Tieto systémy môžu byť uložené horizontálne alebo vertikálne a ponúkajú rôzne povrchové úpravy a profily.
Fasádne prvky a príslušenstvo
V závislosti od požiadaviek investora a architektonického návrhu môžu byť oceľové haly vybavené rôznymi fasádnymi prvkami. Medzi ne patria presklené fasády, hliníkové okná a dvere, odvetrané fasády alebo hliníkové kazetové fasády. Tieto prvky nielenže zvyšujú estetickú hodnotu budovy, ale tiež zlepšujú jej funkčnosť, napríklad prostredníctvom prirodzeného osvetlenia a vetrania.
Široké spektrum príslušenstva zahŕňa aj strešné svetlíky a kupoly, ktoré zabezpečujú efektívne presvetlenie interiéru denným svetlom. Pásové svetlíky, umiestnené pozdĺž hrebeňa alebo od hrebeňa po odkvap, môžu byť integrované s požiarnymi klapkami a slúžia aj na denné vetranie a odvetranie. Kupolové svetlíky poskytujú bodové presvetlenie.
Ďalšími dôležitými prvkami sú brány a dvere, ktorých veľkosť a tvar závisia od frekvencie otvárania, umiestnenia v objekte a požiadaviek na protipožiarnu odolnosť či svetelnú priepustnosť. V neposlednom rade sem patria aj technologické prvky ako žeriavové systémy, schodiská a prístrešky, ktoré sú nevyhnutnou súčasťou prevádzky mnohých priemyselných a skladových objektov.
Montáž ocelové konstrukce
Špecifické aplikácie a technologické prvky
V priemyselných objektoch, ako sú výrobné a skladové priestory, sa na manipuláciu s bremenami vo veľkej miere využívajú mostové žeriavy rôznych nosností. Oceľová konštrukcia haly musí byť preto navrhnutá tak, aby bola staticky vyhovujúca a mohla integrovať žeriavové dráhy. Tieto dráhy sú osadené na konzoly žeriavových dráh na stĺpoch objektu. Typ a veľkosť žeriavovej dráhy závisí od typu a nosnosti žeriavu a modulovej vzdialenosti stĺpov. Koľajnica žeriavovej dráhy je zvyčajne navrhovaná a vyrábaná z plnostenného profilu štvorhranného prierezu.
Prvky nadzemného podlažia, ako sú technologické plošiny, sú tiež vyrábané z oceľových valcovaných profilov typu IPE, HEA, HEB a pod. Ako nášľapná vrstva sa často využívajú oceľové podlahové rošty.
Výzvy a spoľahlivosť oceľových konštrukcií
Oceľové konštrukcie musia počas svojej životnosti preukazovať spoľahlivosť všetkých svojich prvkov. Styky a spoje sú zvyčajne viditeľné, čo umožňuje ich vizuálnu kontrolu. Pri návrhu kotvenia oceľovej konštrukcie dochádza k úzkej spolupráci projektanta oceľovej konštrukcie a projektanta základov stavby.

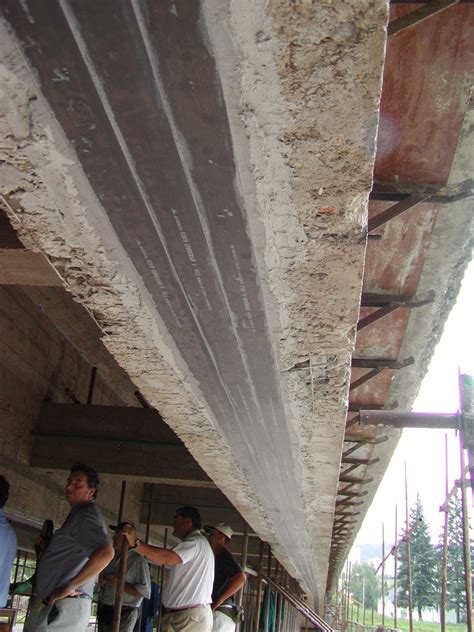

V posledných rokoch sa však objavili aj vážne problémy týkajúce sa spoľahlivosti niektorých starších konštrukcií, najmä dodatočne predpätých strešných väzníkov. Tieto problémy, ktoré viedli k haváriám mostov aj striech priemyselných hál v Česku a na Slovensku, poukazujú na systémovú poruchu, ktorá vyžaduje dôkladné riešenie. Systémová vada spočíva v nedostatočnom alebo nekvalitnom zainjektovaní káblových kanálikov, čo vedie k korózii predpínacej výstuže. Táto korózia nielenže znižuje prierezovú plochu výstuže, ale tiež dramaticky znižuje jej mechanické vlastnosti, predovšetkým ťažnosť, čo spôsobuje pokles plastickej rezervy konštrukcie.
Hodnotenie vplyvu korózie predpätej výstuže na stav konštrukcie nie je priamo zahrnuté v pozemnom staviteľstve, avšak normy pre prehliadky mostov poskytujú metodiku pre podobné posúdenie. Korózia predpínacej výstuže na úrovni prekračujúcej oslabenie prierezovej plochy o 5 % sa hodnotí ako havarijný stav, ktorý si vyžaduje okamžité uzatvorenie alebo zabezpečenie konštrukcie.
Príčiny zlyhania konštrukcií
K zlyhaniu konštrukcií môže dôjsť z viacerých dôvodov. Okrem spomínanej korózie predpínacej výstuže patria medzi ďalšie rizikové faktory:
- Preťaženie konštrukcie: Dodatočné zaťaženie strechy napríklad vrstvami snehu, vodou v nefunkčnej tepelnej izolácii, alebo inštaláciou technológií ako fotovoltické panely či iné zariadenia zavesené na spodné pásy väzníkov.
- Problémy s injektážou výstuže: Nedostatočná alebo nekvalitná injektáž káblových kanálikov, najmä pri starších technológiách.
- Nekvalitná výroba alebo montáž: V prípadoch, keď sa väzníky vyrábali ako staveniskové prefabrikáty alebo sa pri montáži nedodržiavali stanovené tolerancie.
- Nesprávne návrhy: Použitie väzníkov v nevhodných podmienkach, napríklad v oblastiach s vyšším zaťažením snehom, než na aké boli pôvodne navrhnuté.
Diagnostika a posudzovanie stavu konštrukcií
Diagnostika a posudzovanie stavu starších oceľových konštrukcií, najmä strešných väzníkov, je komplexný proces. Zvyčajne zahŕňa štúdium dostupnej dokumentácie, predbežnú prehliadku na mieste a v prípade potreby aj podrobnejšie prieskumy. Bežnými diagnostickými metódami sú endoskopické vyšetrenie káblového kanálika s výstužou, alebo vybúranie sondy na priame vizuálne posúdenie stavu. Tieto metódy však majú svoje obmedzenia, pretože poskytujú len lokálne informácie o stave výstuže.
Pre komplexné hodnotenie stavu konštrukcie je často nevyhnutné vypracovať nový statický výpočet, ktorý zohľadňuje aktuálne platné normy, skutočnú geometriu konštrukcie, vlastnosti použitých materiálov a reálne zaťaženie.
Výhody a možnosti moderných oceľových hál
Napriek potenciálnym problémom so staršími konštrukciami, moderné oceľové haly ponúkajú množstvo výhod. Oceľ je mimoriadne pružný, trvácny a ekologický stavebný materiál. Poskytuje vysokú hospodárnosť vďaka dlhej životnosti, jednoduchú montáž, demontáž a možnosť rozšírenia.
Spoločnosti ako AVG group a.s. a PEM Buildings sa špecializujú na návrh, projektovanie, výrobu a montáž oceľových konštrukcií a montovaných hál na mieru. Variabilita ich systémov umožňuje splniť aj tie najnáročnejšie požiadavky z hľadiska dispozičného riešenia. Používajú len najkvalitnejšie materiály, ktoré zodpovedajú najnovším normám, a celkové žiarové zinkovanie oceľových konštrukcií zabraňuje poškodeniu koróziou.
Ponúkajú komplexné služby od plánovania a statického výpočtu až po výrobu výkresov a dodávku komponentov na stavbu „just in time“. Pri návrhu sa kladie dôraz na optimálne riešenie s ohľadom na funkčné, vizuálne a ekonomické požiadavky, vrátane voľby optimálneho nosného systému, strešného a stenového plášťa, ako aj správneho výberu brán, dverí a príslušenstva.
Výber správneho partnera pre výstavbu
Pri plánovaní výstavby oceľovej montovanej haly je kľúčové nepodceniť výber partnera, technológiu, materiály a kvalitu výstavby. Dôkladné porovnanie cenových ponúk, s rovnakým zadaním pre všetkých dodávateľov, je nevyhnutné pre získanie korektného prehľadu.
Je dôležité zamerať sa na kvalitu použitých materiálov, ako je pôvod a kvalita oceľovej konštrukcie s deklaráciou certifikátom kvality a zváračským certifikátom výrobcov. Povrchová úprava oceľovej konštrukcie by mala zabezpečiť dostatočnú ochranu proti korózii. Pri výbere opláštenia, napríklad sendvičových panelov, je dôležitá hrúbka plechov a objemová hmotnosť izolačného jadra, aby sa predišlo deformáciám. Aj detaily ako použitie nerezových nitov namiesto oceľových, či žiarovo pozinkovaných skrutiek pre spájanie konštrukcií, zvyšujú pridanú hodnotu a životnosť haly.
Moderné oceľové haly predstavujú flexibilné, trvanlivé a ekonomicky výhodné riešenie pre širokú škálu podnikateľských potrieb. S rastúcim technologickým pokrokom a dôrazom na udržateľnosť sa očakáva ďalší rozvoj v oblasti dizajnu, materiálov a výrobných procesov, čím sa ešte viac posilní ich pozícia ako kľúčového stavebného prvku v priemyselnom a komerčnom sektore.
