Plánujete stavbu rodinného domu a cítite sa zmätení pri pohľade na záplavu plánov a výkresov? Nezúfajte. Pôdorys domu je kľúčovým aspektom, ktorý ovplyvňuje celkovú funkčnosť a estetiku budovy. Dnes si posvietime na základné informácie týkajúce sa pôdorysu domu, ako ho čítať a čo si všímať.

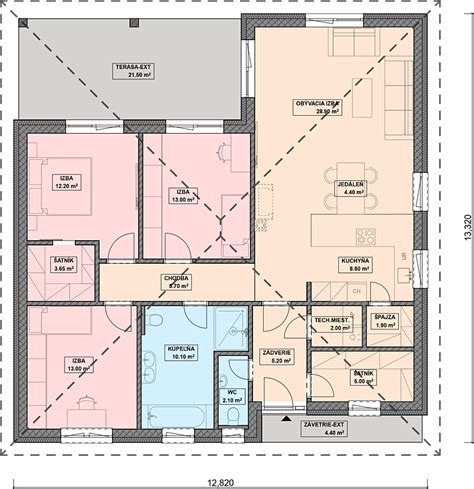

Pri projekte rodinného domu sa stretnete so základnými výkresmi - nájdete tu pôdorys domu, pohľady (teda nárys a bokorysy domu) a rezy. Sú znázornené tak, aby čo najlepšie popisovali hlavné rozmery a informácie. Pôdorys rodinného domu zobrazuje priestory domu na ploche, pri pohľade zhora. Je to akýsi „plán“ budovy, ktorý obsahuje informácie o veľkosti, tvare a umiestnení miestností, stien, dverí, okien a ďalších stavebných prvkov.
Legenda: Kľúč k symbolom na výkrese
Ako čítať architektonické výkresy | Ako porozumieť výkresom plánu a rezu || Autor: CivilGuruji
Čítanie pôdorysu nemusí byť také komplikované, ako sa na prvý pohľad zdá. Prvým krokom je pozrieť sa na legendu alebo kľúč, ktorý vysvetľuje význam použitých symbolov. Na pôdoryse nájdete symboly pre steny, okná, dvere, a ďalšie prvky. Každý symbol má svoj presný význam, ktorý je nevyhnutný pre správnu interpretáciu výkresu. Napríklad symbol pre stenu môže naznačovať jej hrúbku a materiál, zatiaľ čo symbol pre dvere ukazuje ich umiestnenie a smer otvárania.
Mierka: Vzťah medzi výkresom a realitou
Výkresy pôdorysov, pohľadov aj rezov obsahujú mierku, ktorá určuje, koľko reálneho priestoru označuje jeden centimeter na výkrese. Napríklad mierka 1:100 znamená, že jeden centimeter na pôdoryse reprezentuje 100 centimetrov v reálnom priestore. Pochopenie mierky je zásadné pre presné meranie rozmerov miestností, dĺžky stien či umiestnenia okien a dverí. Bez správneho pochopenia mierky by akékoľvek merania vykonané priamo z výkresu boli bezpredmetné a viedli by k chybným stavebným postupom.
Orientácia: Využitie svetových strán pre optimálne bývanie
Dôležitou informáciou na výkrese pôdorysu je orientácia na svetové strany. Zobrazuje sa graficky ako kruh so zvýrazneným smerom na sever. Toto je dôležité na posúdenie správneho umiestnenia miestností. Napríklad obývacie izby a kuchyne by mali ideálne smerovať na juh alebo juhovýchod, aby počas dňa maximálne využili denné svetlo a teplo zo slnka. Spálne naopak môžu byť orientované na východ, aby ste sa ráno prebudili s prvými lúčmi slnka, alebo na sever, ak preferujete chladnejšie prostredie počas horúcich letných dní. Správna orientácia prispieva k energetickej efektívnosti budovy a k celkovému komfortu bývania.
Praktické usporiadanie: Funkčnosť a životný štýl
V podrobnejších pôdorysoch nájdete tiež ďalšie potrebné informácie. Všímajte si v pôdoryse aj vzájomné umiestnenie miestností, priestorov a či vám vyhovujú z hľadiska praktickosti prevádzky a životného štýlu. Predstavte si, ako bude priestor fungovať v praxi. Ako sa budete pohybovať medzi kuchyňou a jedálňou? Bude dostatok miesta na odkladanie vecí v predsieni? Je spálňa dostatočne vzdialená od obývacej izby, aby ste mali zabezpečené súkromie? Tieto otázky vám pomôžu odhaliť potenciálne nedostatky návrhu ešte pred začiatkom výstavby.
Typy pôdorysov a ich vplyv na dom
Každý typ pôdorysu má svoje výhody aj nevýhody. Výber či návrh vhodného pôdorysu závisí od rozmerov, tvaru a terénu pozemku, ale aj od podnebných podmienok.
Obdĺžnikový pôdorys:
Jednoduché obdĺžnikové pôdorysy môžu mať rôzne typy striech - rovné, sedlové, valbové či pultové. V prípade komplexnejších pôdorysov je ideálna rovná strecha. Ak sa rozhodnete pre šikmú strechu, venujte dostatočnú pozornosť geometrii strechy a konštrukčným detailom. Pri plánovaní vášho rodinného domu je dôležité zvážiť vaše osobné potreby, štýl života a budúce plány.
- Výhody: Jednoduchá konštrukcia strechy, menšia obvodová plocha umožňuje nižšie náklady na kúrenie.
- Nevýhody: Môže pôsobiť menej originálne, menej možností pre členenie priestoru na zóny s rôznym stupňom súkromia.
Štvorcový pôdorys:
Je vhodný pre viacpodlažné domy a dispozície s otvoreným priestorom, ktorý spája obývaciu izbu, jedáleň a kuchyňu. Tento typ pôdorysu je obľúbený kvôli svojej otvorenosti.
- Výhody: Dobré využitie priestoru, možnosť vytvorenia otvorených obytných zón.
- Nevýhody: Môže byť náročnejší na optimálne umiestnenie interiérových priečok pre vytvorenie funkčných zón s dostatočným súkromím.

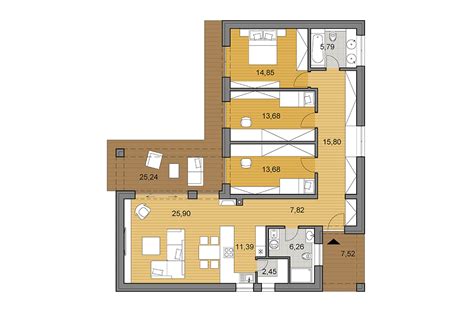

Pôdorys v tvare L:
Tento typ pôdorysu je obľúbený kvôli svojej otvorenosti, kde je priestor terasy krytý z dvoch strán. Jeho tvar dáva možnosť vhodne rozdeliť dom na dennú a nočnú zónu.
- Výhody: Umožňuje prirodzené rozdelenie domu na dennú a nočnú časť, vytvára príjemný priestor pre terasu či átrium.
- Nevýhody: Vyžaduje zložitejšiu strechu, väčší pozemok a má väčšiu obvodovú plochu, čo môže znamenať vyššie náklady na výstavbu a vykurovanie.
Pôdorys v tvare U:
Tento tvar umožňuje vytvoriť súkromie na terase krytej z troch strán. Často býva súčasťou domu garáž.
- Výhody: Vytvára chránený vnútorný dvor alebo terasu, poskytuje dobré súkromie.
- Nevýhody: Zväčšená obvodová plocha, zložitejšia strešná konštrukcia, potenciálne menej efektívne využitie prirodzeného svetla vo všetkých častiach domu.
Pôdorys v tvare G:
Je vhodný pre bungalovy - umožňuje členiť priestory na zóny s rôznym stupňom súkromia. Podobne ako v prípade pôdorysov v tvare L vyžaduje zložitejšiu strechu, väčší pozemok a má väčšiu obvodovú plochu.
- Výhody: Vynikajúce pre členenie na zóny s rôznou úrovňou súkromia, vhodné pre rozsiahlejšie pozemky a bungalovy.
- Nevýhody: Najkomplexnejšia strešná konštrukcia spomedzi uvedených, najväčšia obvodová plocha, čo znamená vyššie náklady a potenciálne nižšiu energetickú efektivitu.
Čítanie a porozumenie pôdorysu vám pomôže dobre pochopiť usporiadanie priestorov a urobiť informované rozhodnutia pri plánovaní a stavebných prácach. Je to váš prvý a najdôležitejší krok k vytvoreniu domova, ktorý bude nielen krásny, ale aj maximálne funkčný a prispôsobený vašim potrebám.
