Inovatívne systémy vykurovania a technické riešenia v polyfunkčnom objekte Gate One

Hotelový objekt Gate One na Galvaniho ulici predstavuje moderný polyfunkčný komplex v dynamicky sa rozvíjajúcej časti Bratislavy. Tento objekt, zahŕňajúci hotelové zariadenia s reštauračným a kaviarenským zázemím, administratívne priestory na prenájom a kongresové miestnosti, si vyžadoval dôkladne premyslené a efektívne riešenie vykurovacieho systému. Projekčné práce tomu zodpovedali a predchádzali im intenzívne diskusie s architektom a investorom s cieľom nájsť optimálny spôsob vykurovania, ktorý by zohľadnil funkčné využitie priestorov, prevádzkovú efektivitu a požadovaný štandard komfortu.

Flexibilita a efektivita v návrhu vykurovania

Jedným z kľúčových cieľov návrhu bolo zabezpečiť variabilitu využitia objektu v závislosti od obsadenosti hotelovej časti a celkovej využiteľnosti priestorov. Tento prístup umožnil rozdeliť vykurovacie systémy do viacerých zón, čím sa optimalizovalo využitie tepla a umožnilo temperovanie priestorov, ktoré nie sú aktívne využívané. Výsledkom je minimalizácia prevádzkových nákladov na vykurovanie a celkové zefektívnenie prevádzky objektu.

V rámci objektu boli implementované rôzne vykurovacie technológie prispôsobené špecifickým potrebám jednotlivých priestorov:

• Prenajímateľné kancelárske priestory a hotelové izby: Tieto priestory sú vykurované prostredníctvom zariadení vzduchotechniky (VZT), konkrétne fan-coilovými jednotkami. Tento systém umožňuje individuálne riadenie teploty v každej miestnosti.
• Podružné priestory a kancelárie pre hotel (1. a 2. NP): V týchto oblastiach boli použité klasické vykurovacie telesá, ktoré zabezpečujú spoľahlivé a rovnomerné vykurovanie.
• Kúpeľne pri hotelových izbách: Pre zabezpečenie komfortu a rýchleho ohrevu boli kúpeľne vybavené špeciálnymi kúpeľňovými rúrkovými vykurovacími telesami.

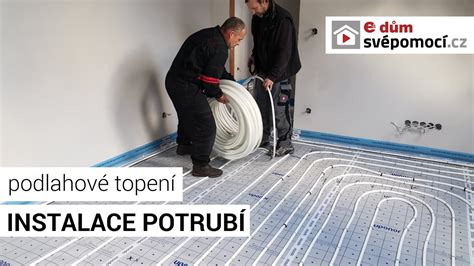

• Bazén, zázemie bazéna a vstupná hala: V týchto priestoroch bolo zvolené podlahové vykurovanie, ktoré poskytuje príjemné a rovnomerné rozloženie tepla. Ak by výkon podlahového vykurovania nestačil, dodatočné teplo je zabezpečené prostredníctvom vzduchotechniky.
• Kongresová sála: Na temperovanie kongresovej sály boli inštalované podlahové konvektory MINIB COIL bez ventilátora, ktoré zabezpečujú tiché a efektívne vykurovanie.

Distribučný systém a materiálové riešenia

Centrálny rozvod vykurovacej vody z objektovej kotolne je strategicky umiestnený pod stropom 7. nadzemného podlažia. Odtiaľ sa rozvádza k jednotlivým stúpacím potrubiam, ktoré zásobujú rôzne vykurovacie systémy - radiátorové vykurovanie, podlahové vykurovanie, fan-coilové jednotky a ohrievače VZT na 2. NP.

Regulácia a hydraulická stabilita systému sú zabezpečené pomocou regulátorov tlakovej diferencie na vratnom potrubí a uzatváracích regulačných ventilov na prívodnom potrubí, osadených na každom podlaží. Tieto komponenty zaručujú optimálne rozdelenie vykurovacej vody do jednotlivých vykurovacích okruhov.

Pre rozvody boli použité kvalitné materiály:

• Oceľové rúry (mat. 11 353): Použité pre rozvody vedené pod stropom nad podhľadom.
• Plastovo-hliníkové potrubie: Využité pre rozvody vedené v podlahe, čo zabezpečuje ich dlhú životnosť a odolnosť.

Vykurovacie telesá sú zvolené s ohľadom na funkčnosť a estetiku:

• Panelové vykurovacie telesá KORAD P90: Inštalované v priestoroch s radiátorovým vykurovaním.
• Kúpeľňové rúrkové vykurovacie telesá KO: Zabezpečujú komfort v kúpeľniach hotelových izieb.
• Podlahové konvektory MINIB COIL: Integrované pred zasklenou stenou kongresovej sály.

Pre presné nastavenie a hydraulické vyváženie sú na prívode k vykurovacím telesám osadené termostatické ventily s termostatickou hlavicou. Na spätnom potrubí sú umiestnené uzatváraco-regulačné spojky, ktoré umožňujú napúšťanie a vypúšťanie vykurovacích telies. Projektová dokumentácia detailne špecifikuje nastavenie týchto prvkov pre zabezpečenie hydraulickej stability.

Regulácia VZT jednotiek zahŕňa uzatváraco-regulačné ventily, guľové ventily, prepúšťacie ventily so stupnicou a regulačný uzol s trojcestným zmiešavacím ventilom a obehovým čerpadlom. Tento systém umožňuje hydraulické vyregulovanie, zabezpečenie minimálneho prietoku a riadenie teploty vykurovacieho média podľa požiadaviek vzduchotechniky. Obehové čerpadlo pokrýva tlakové straty a zároveň slúži ako protimrazová ochrana výmenníka tepla.

Kotolňa - srdce vykurovacieho systému

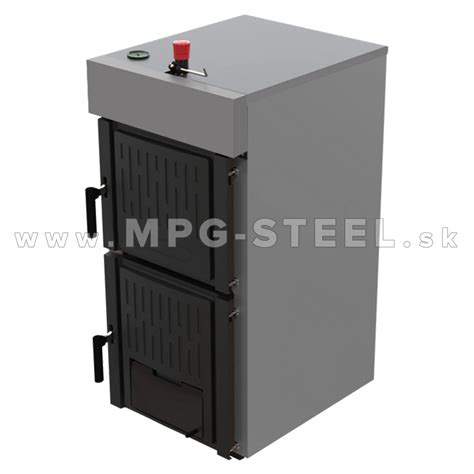

Kotolňa, umiestnená na 7. NP, je zodpovedná za centrálne zásobovanie teplom. Vzhľadom na blízkosť hotelovej izby boli zvolené liatinové kotly Buderus G 434 X Ecostream - 375, ktoré produkujú minimálny prevádzkový hluk. Tieto kotly, každý s výkonom 375 kW, sú vybavené atmosférickým horákom a zabezpečujú pokrytie tepelných potrieb objektu.

Obeh vykurovacej vody je zabezpečený prostredníctvom dvojitých obehových čerpadiel:

• Pre kotlový okruh: Samostatné dvojité čerpadlá pre každý kotol.
• Pre radiátorové vykurovanie a VZT: Dvojité čerpadlá s elektronickou reguláciou otáčok.
• Pre ostatné odbery: Dvojité trojstupňové čerpadlá.

Regulácia vykurovacej vody pre podlahové a radiátorové vykurovanie využíva ekvitermickú reguláciu závislú od vonkajšej teploty. Pre ohrev TV, potreby VZT a ohrev bazénovej vody je zabezpečený trvalý teplotný spád 80/60 °C.

Príprava teplej úžitkovej vody (TV) je realizovaná tromi zásobníkovými rýchloohrievačmi TV Buderus L3T s celkovým objemom 2 250 litrov. Tieto ohrievače dosahujú hodinový výkon 6 402 l/60 °C TV a 10 923 l/45 °C TV. Dopĺňanie vody do systému prebieha cez úpravňu vody WWT s časovým riadením a dávkovaním.

Spaliny z kotolne sú odvádzané antikorovým komínovým telesom s vnútorným priemerom 450 mm, pričom pre každý kotol je zabezpečený samostatný komín. Komínové teleso je uložené na špeciálnej stolici s možnosťou odvádzania kondenzátu a čistiacim otvorom. Čistenie komína sa vykonáva zo strechy objektu.

Vodohospodárske systémy a kanalizácia

V oblasti vodohospodárskych systémov boli implementované komplexné riešenia pre zabezpečenie funkčnosti a hygieny objektu.

Vnútorná kanalizácia: Navrhnutá ako delená podľa vyhlášky č. 575/2005 Z. z.

• Splašková kanalizácia: Zodpovedá za odvod odpadových vôd z hotelových izieb, sociálnych zariadení, šatní a toaliet administratívnych priestorov.
• Oddelené odvádzanie a predčistenie: Odpadové vody z kuchyne s obsahom tukov sú predčisťované v lapači tukov, zatiaľ čo odpadové vody s obsahom škrobu sa predčisťujú v lapači škrobov.
• Odlučovač ropných látok: Odpadové vody z garáže sú odvádzané do odlučovača ropných látok, odkiaľ sú prečistené čerpané do splaškovej kanalizácie.
• Dažďová kanalizácia: Dažďové vody zo spevnených plôch sú odvádzané cez retenčnú nádrž do kanalizácie. Vody zo strechy, terás a lodžií sú smerované do vsakovacieho systému pomocou vnútorného dažďového zvodového systému.

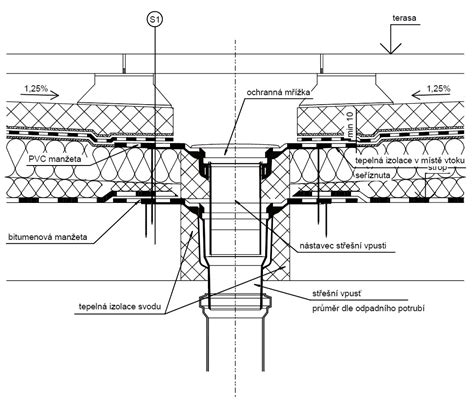

• Podtlakový systém odvodnenia strechy: Pre ploché strechy bol navrhnutý podtlakový systém s elektricky vyhrievanými dažďovými vtokmi, ktorý zabraňuje namŕzaniu a zabezpečuje efektívne odvádzanie vody. Terasy a lodžie sú odvodňované pomocou elektricky vyhrievaných vtokov.
• Odvádzanie kondenzátu: Kondenzát z klimatizačných jednotiek je odvádzaný do splaškových potrubí, pričom sú zabezpečené vodné zápachové uzávery a čistiace otvory.
• Materiálové riešenia: Použité materiály sú špecifikované v tabuľkách (nie sú uvedené v zadaní).

Vodovod:

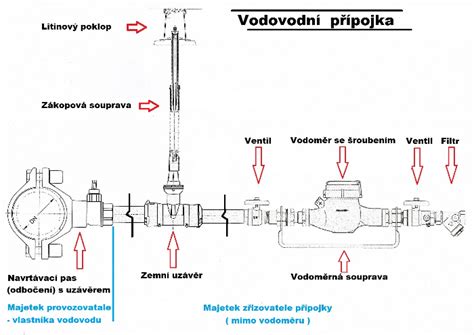

• Prípojka pitnej vody: Zabezpečená verejným vodovodom s liatinovou rúrou DN 100. Vodomerná zostava je umiestnená na 1. PP.
• Rozvody studenej pitnej vody: Horizontálne rozvody sú vedené pod stropom 1. PP s odbočkami k stúpacím potrubiam. Rozvody v suteréne sú izolované a chránené proti zamrznutiu.
• Systém proti spätnému nasatiu: Zabezpečuje bezpečné pripojenie na rozvod pitnej vody, vrátane oplachovania odlučovača tukov.
• Úprava vody: Pre potreby kuchyne je implementovaný systém na úpravu vody Earth Resources Kinetico s filtrom na zachytávanie nečistôt.
• Príprava teplej úžitkovej vody (TV):
  • Hotelová časť: Centrálna príprava v zásobníkových ohrievačoch Buderus LOGALUX L3T (3 x 750 l) v kotolni.
  • Kuchyňa (1. a 2. NP): Centrálna príprava v zásobníkovom ohrievači DK-1 000 (1 000 l).
  • Administratívna časť a prenajaté priestory: Lokálny elektrický ohrev v zásobníkových ohrievačoch.
• Cirkulácia TV: Zabezpečená cirkulačnými čerpadlami riadenými podľa poklesu teploty vody (50-60 °C). Systém umožňuje termodezinfekciu pri teplote nad 70 °C.
• Izolácia potrubí: Potrubia teplej vody a cirkulácie sú izolované proti tepelným stratám, potrubia studenej vody proti kondenzácii a ohrievaniu.
• Úžitková voda: Záchodové misy, pisoáre a ventily na oplachovanie podláh v garážach sú napojené na rozvod úžitkovej vody čerpanej zo studní v suteréne. Tlak je zabezpečovaný automatickou tlakovou stanicou vody (ATS) Grundfos Hydro s tromi čerpadlami.
• Požiarna voda: V objekte sú umiestnené hadicové navijaky DN 25 s dĺžkou hadice 30 m. Voda na hasenie je privádzaná z prípojky vodovodu a z nádrže SHZ. Pre pripojenie mobilnej požiarnej techniky sú vyvedené potrubia DN 80 s polospojkami B75.
• Požiarne uzávery: Prestupy potrubí cez požiarne deliace konštrukcie sú vybavené certifikovanými požiarnymi uzávermi.

Moderné trendy a legislatívne požiadavky

V kontexte súčasných trendov a legislatívnych požiadaviek na energetickú efektívnosť budov je dôležité spomenúť aj alternatívne vykurovacie technológie. Pre novostavby je kľúčové dosiahnutie energetickej triedy A0, čo si často vyžaduje kombináciu tradičných vykurovacích systémov s obnoviteľnými zdrojmi energie.

Príkladom sú tepelné čerpadlá značky Vaillant, ako aroTHERM split a aroTHERM plus, ktoré dokážu zabezpečiť vykurovanie, chladenie a prípravu teplej vody s minimálnymi emisiami CO₂ a nízkymi prevádzkovými nákladmi. Tieto systémy sú navrhnuté tak, aby spĺňali prísne normy a zároveň poskytovali vysoký komfort.

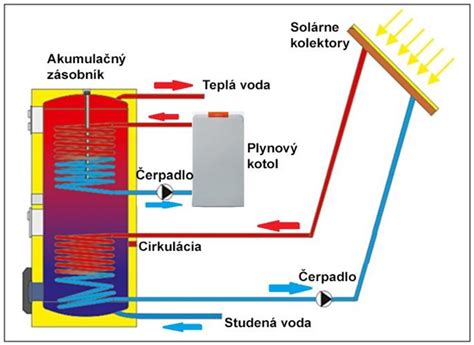

Hybridné vykurovacie systémy, kombinujúce napríklad plynové kondenzačné kotly so solárnymi kolektormi alebo tepelnými čerpadlami, predstavujú ďalší smer k dosiahnutiu maximálnej efektivity a ekologickosti. Využitie solárnych kolektorov môže v závislosti od budovy pokryť 20 až 50 % požadovaného tepla, čím sa výrazne znižujú náklady na plyn a predlžuje životnosť kotla.

V kontexte budúcich požiadaviek na energetickú hospodárnosť budov, ktoré smerujú k takmer nulovej spotrebe energie, sa stále viac presadzujú technológie ako palivové články, ktoré kombinujú výrobu elektriny a tepla.

Napriek tomu, že plynové kondenzačné kotly, ako napríklad Buderus, stále predstavujú spoľahlivé a efektívne riešenie, je nevyhnutné ich prispôsobiť moderným vykurovacím systémom, ako je podlahové vykurovanie, aby sa plne využil ich potenciál. V prípade novostavieb s nízkou tepelnou stratou je kľúčový výber kotla s nízkym štartovacím výkonom, aby sa predišlo cyklovaniu a zabezpečila sa dlhodobá efektívnosť.

Projekt technického zariadenia budovy v hoteli Gate One je príkladom komplexného a premysleného prístupu k zabezpečeniu komfortu a efektivity v modernom polyfunkčnom objekte, pričom zohľadňuje nielen súčasné požiadavky, ale aj smeruje k udržateľným riešeniam budúcnosti.
