Zapájanie elektrických zásuviek, hoci sa na prvý pohľad môže zdať ako rutinná záležitosť, je úkonom, ktorý si vyžaduje presnosť, znalosti a predovšetkým dodržiavanie bezpečnostných zásad. Jednou z večných polemík v elektrotechnike je aj otázka umiestnenia fázového vodiča v zásuvke. Historicky sa ustálilo jeho zapojenie na ľavej strane, avšak nie všetci elektroinštalatéri sa s týmto pravidlom stotožňujú a nie vždy je to v súlade s platnými normami. Pochopenie dôvodov tohto zapojenia a potenciálnych rizík nesprávneho zapojenia je kľúčové pre bezpečnú prevádzku elektrických spotrebičov a ochranu zdravia i majetku.
Historický kontext a vývoj noriem
Problematika zapojenia fázového vodiča v zásuvkách má svoje korene v minulosti. Už od roku 1933 sa v normatívnych predpisoch objavuje požiadavka na zapojenie fázy na ľavú dutinku zásuvky. Dôvody pre toto rozhodnutie siahajú do čias, kedy sa elektrické inštalácie líšili od dnešných. Vo Francúzsku, ktoré používa podobný systém s ochranným kolíkom, je však toto zapojenie opačné.
V starých dvojvodičových inštaláciách, kde sa využívalo tzv. "nulovanie", sa fázový vodič (zvyčajne čierny alebo hnedý) privádzal na ľavú dutinku. Zeleno-žltý vodič, ktorý slúžil ako pracovný a zároveň ochranný vodič, sa najskôr pripojil na svorku ochranného kolíka a následne na pravú dutinku zásuvky. Tento systém mal svoje nedostatky, najmä v prípade prerušenia spoločného vodiča PEN. V takom prípade sa mohlo stať, že sa na kovových častiach spotrebičov triedy I. objavilo nebezpečné napätie.
Dnešné inštalácie sú zväčša trojvodičové, kde sa ochranný prvok oddelil od pracovného obvodu. Zeleno-žltý vodič sa pripája výlučne na ochranný kolík, zatiaľ čo modrý neutrálny vodič na pravú dutinku a hnedý (prípadne čierny alebo sivý) fázový vodič na ľavú dutinku. Toto oddelenie zvýšilo bezpečnosť, keďže riziko, že sa fáza objaví na kostre spotrebiča v dôsledku prerušenia spoločného vodiča, je eliminované.
Prečo práve fáza vľavo?
Zapojenie fázového vodiča na ľavú stranu zásuvky nie je náhodné. Má svoje technické a bezpečnostné opodstatnenie, ktoré sa odvíja od praxe a snahy o minimalizáciu rizík.
- Bezpečnostná prax: V minulosti, pri práci so staršími typmi spotrebičov a inštalácií, mohlo nesprávne zapojenie viesť k nebezpečným situáciám. Umiestnenie fázy vľavo bolo štandardizované s cieľom vytvoriť konzistentný systém naprieč rôznymi výrobcami a inštaláciami.
- Kompatibilita: Niektorí výrobcovia špecifických spotrebičov, ako napríklad plynové kotly, môžu počítať s tým, že fázový vodič bude pripojený práve na ľavej strane. Nesprávne zapojenie tak môže spôsobiť ich nefunkčnosť alebo dokonca poškodenie.
- Predlžovacie káble: Pri nesprávne zapojených predlžovacích prívodoch môže fáza na pravej strane znamenať riziko privedenia napätia na obal spotrebiča, čo predstavuje vážne nebezpečenstvo úrazu elektrickým prúdom.
Riziká nesprávneho zapojenia fázového vodiča
Hoci sa dnes stretávame predovšetkým s trojvodičovými inštaláciami, kde je riziko prerušenia ochranného vodiča menšie vďaka použitiu samostatného nulového a ochranného vodiča, nesprávne zapojenie fázového vodiča stále predstavuje potenciálne nebezpečenstvo.
- Nebezpečenstvo pre spotrebiče: Ako už bolo spomenuté, niektoré spotrebiče sú navrhnuté s ohľadom na konkrétne zapojenie fázy. Nesprávne pripojenie môže viesť k ich nesprávnej funkcii, prehrievaniu alebo dokonca k poškodeniu elektroniky.
- Fáza na obale spotrebiča: V prípade, že sa fáza omylom zapojí na pravú stranu zásuvky a zároveň dôjde k inému zlyhaniu v spotrebiči alebo predlžovacom kábli, môže sa napätie objaviť na kovových častiach, ktorých by sa používateľ mohol dotknúť.
- Potenciálne skraty a prehrievanie: Nesprávne zapojené vodiče, najmä ak nie sú dostatočne dotiahnuté vo svorkách, môžu spôsobiť prechodový odpor. Ten vedie k lokálnemu prehrievaniu, ktoré môže v extrémnych prípadoch viesť až k vzniku elektrického oblúka a požiaru. Toto riziko je ešte vyššie pri starších hliníkových inštaláciách, kde sú vodiče krehkejšie a náchylnejšie na uvoľnenie vo svorkách.
- Skryté závady: Ak sa ochranný vodič preruší, na rozdiel od starých inštalácií, kde sa PEN vodič mohol prerušiť a spôsobiť napätie na kostre, dnes by sa na takúto závadu nemuselo prísť do doby, kým nedôjde k revízii. Samozrejme, riziko prerušenia moderných medených vodičov je výrazne nižšie ako pri starých hliníkových inštaláciách.

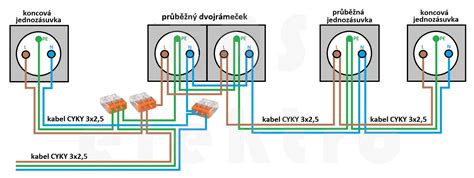

Zapojení zásuvky
Správne zapojenie zásuvky: Kroky a zásady
Inštalácia zásuvky nie je extrémne náročná, avšak vyžaduje si dodržiavanie bezpečnostných pravidiel a pochopenie elektrických obvodov. Z tohto dôvodu je nevyhnutné, aby akékoľvek zásahy do elektrických rozvodov vykonávala iba osoba s príslušným oprávnením, ktorá spĺňa aktuálne normy a predpisy.
Pri inštalácii novej elektrickej zásuvky je dôležité mať pripravené potrebné nástroje a elektroinštalačný materiál. Medzi základné náradie patria:
- Skrutkovač: Na priskrutkovanie zásuvky do inštalačnej krabice a na dotiahnutie svoriek.
- Kliešte: Na odizolovanie vodičov. Špeciálny káblový nôž je ideálny, ale postačí aj bežný nôž alebo orezávač.
- Skúšačka napätia: Na overenie, či je obvod bez napätia pred začatím prác a na kontrolu správnosti zapojenia po dokončení.
Postup zapojenia:
- Bezpečnosť na prvom mieste: Pred akoukoľvek prácou na elektroinštalácii je nevyhnutné vypnúť príslušný istič. Ak si nie ste istí, ktorý istič to je, vypnite hlavný istič. Vždy si overte absenciu napätia pomocou skúšačky.
- Príprava vodičov: Vodiče je potrebné zbaviť vonkajšej izolácie ("odblankovať") na požadovanú dĺžku. Dĺžka odizolovania závisí od typu svorky v zásuvke. Pri skracovaní kábla v inštalačnej krabici si nechajte niekoľko centimetrovú rezervu pre vodiče, čo uľahčí prípadné budúce opravy. Je dôležité, aby všetky vodiče mali neporušenú izoláciu.
- Zapojenie vodičov do svoriek:
- Fázový vodič (L): Zvyčajne hnedý, čierny alebo sivý. Zapája sa do ľavej svorky zásuvky, ktorá je označená písmenom "L".
- Neutrálny vodič (N): Modrý. Zapája sa do pravej svorky zásuvky, označenej písmenom "N".
- Ochranný vodič (PE): Zeleno-žltý. Pri trojvodičových inštaláciách sa pripája na stredový kolík zásuvky, ktorý slúži na uzemnenie. V starších dvojvodičových inštaláciách typu TN-C sa tento vodič nazýval PEN a pripája sa najskôr na ochranný kolík a potom na pravú dutinku. Dnes sa sústavy TN-C v domácich elektroinštaláciách už nesmú používať.
- Typy svoriek: V zásuvkách sa stretávame s rôznymi typmi svoriek: skrutkové, strmeňové, dutinové a pružinové. Pri každom type je dôležité vodič správne odizolovať a pevne dotiahnuť, aby bol zabezpečený spoľahlivý kontakt. Pri skrutkových svorkách sa vodič odizoluje na dĺžku priemeru skrutky a vloží sa pod ňu tak, aby ho skrutka pri dotiahnutí vtiahla. Pri pružinových svorkách je potrebné pružinu pred vložením vodiča stlačiť. Pri odizolovaní ochranného vodiča sa odporúča nechať ho o cca 1 cm dlhší ako ostatné vodiče. Tým sa zabezpečí, že v prípade nechceného vytrhnutia zásuvky zo steny ostane ochranný vodič vodivo prepojený so spotrebičom a odtrhne sa ako posledný.
- Upevnenie zásuvky: Po zapojení vodičov sa zásuvka opatrne vloží do inštalačnej krabice a upevní pomocou samorezných skrutiek. Následne sa priskrutkuje kryt zásuvky.
- Kontrola zapojenia: Po dokončení inštalácie a namontovaní krytu je nevyhnutné zapnúť napájanie (istič) a vykonať test správnosti zapojenia pomocou jednopólovej skúšačky. Prvý reálny test odporúčame realizovať na starších, menej citlivých spotrebičoch.
Špeciálne typy zásuviek
Okrem bežných elektrických zásuviek sa dnes stretávame aj s rôznymi špecializovanými typmi:
- USB zásuvky: Tieto zásuvky umožňujú priame nabíjanie zariadení cez USB porty, pričom poskytujú výstup jednosmerného prúdu (DC) pri štandardných napätiach, ako je 5V. Pri ich zapojení sa fázový vodič pripája do svorky L a nulový vodič do svorky N. Ochranný žlto-zelený vodič sa v tomto prípade zvyčajne nepoužíva a zostáva v inštalačnej krabici.
- Internetové (sieťové) zásuvky RJ-45: Tieto zásuvky sú kľúčové pre vytvorenie stabilného a rýchleho internetového pripojenia pomocou ethernetových káblov. Káblové pripojenie je menej náchylné na rušenie a stratu signálu v porovnaní s bezdrôtovým pripojením. Po dokončení inštalácie je potrebné skontrolovať funkčnosť pripojením zariadenia do zásuvky.
Dôležitosť odbornej inštalácie
Je dôležité zdôrazniť, že napriek tomu, že tento článok poskytuje informatívny návod, inštalácia a akékoľvek zásahy do elektrických rozvodov by mali byť vykonávané výlučne kvalifikovaným elektrotechnikom. Elektroinštalácia je vyhradené technické zariadenie a nesprávne zapojenie môže viesť k vážnym následkom, vrátane úrazu elektrickým prúdom, požiaru alebo poškodenia spotrebičov. Odborník zabezpečí nielen správne zapojenie podľa platných noriem, ale aj posúdi stav existujúcej elektroinštalácie a odporučí prípadné modernizácie.
Pri rekonštrukciách domov či pri výmene starých zásuviek je nevyhnutné venovať pozornosť detailom a dodržiavať všetky bezpečnostné pokyny. Správne zapojená zásuvka je nielen funkčná, ale predovšetkým bezpečná, čím chráni zdravie a majetok všetkých užívateľov.
