Štvorkolky, známe aj ako ATV (All-Terrain Vehicles), sa stali populárnym nástrojom pre prácu, rekreáciu a dobrodružstvo. Kľúčovým prvkom každej štvorkolky, ktorý ovplyvňuje jej výkon, odolnosť a celkovú funkčnosť, je jej rám. Rám štvorkolky nie je len nosnou konštrukciou, ale strategicky navrhnutým základom, ktorý musí odolať náročným podmienkam terénu, prenášať silu motora a zabezpečiť bezpečnosť jazdca. Tento článok sa zameriava na technické aspekty rámov štvorkoliek, od základných konštrukčných princípov až po špecifické riešenia pre rôzne modely a značky.
Konštrukcia a Materiály Rámov Štvorkoliek
Základným stavebným kameňom každej štvorkolky je jej rám. Jeho primárnou funkciou je poskytovať pevný a stabilný základ pre všetky ostatné komponenty, vrátane motora, odpruženia, karosérie a jazdca. Materiály použité pri výrobe rámov sa líšia v závislosti od účelu a cenovej kategórie štvorkolky. Najčastejšie sa stretávame s oceľovými rámami, ktoré ponúkajú výbornú pevnosť a odolnosť voči nárazom a deformáciám. Oceľ je relatívne lacný materiál, čo prispieva k nižšej výrobnej cene štvorkoliek.
Vysoko výkonné a prémiové modely však môžu využívať aj ľahšie a pevnejšie materiály, ako sú hliníkové zliatiny alebo dokonca titán. Tieto materiály znižujú celkovú hmotnosť vozidla, čo sa pozitívne prejavuje na agilite a spotrebe paliva. Hliníkové rámy sú často používané pri športových štvorkolkách, kde je kľúčová nízka hmotnosť a vysoká tuhosť.
Typy Rámových Konštrukcií
Existujú rôzne typy rámových konštrukcií, ktoré sa líšia svojim dizajnom a spôsobom usporiadania nosných prvkov. Najbežnejším typom je trubkový rám, ktorý sa skladá z niekoľkých vzájomne zvarených oceľových alebo hliníkových trubiek. Tento dizajn umožňuje optimálne rozloženie napätia a zároveň poskytuje dostatočný priestor pre montáž komponentov.
Ďalším dôležitým typom je rám typu "space frame" alebo priestorový rám. Tento typ konštrukcie využíva komplexnú sieť vzájomne prepojených trubiek, ktoré vytvárajú mimoriadne pevnú a zároveň ľahkú štruktúru. Space frame rámy sú často používané pri pretekárskych štvorkolkách a špecializovaných vozidlách, kde je maximálna pevnosť a minimalizácia hmotnosti prioritou.
Pri pracovných štvorkolkách sa často stretávame s rámami s integrovanými nosičmi. Tieto rámy sú navrhnuté tak, aby poskytovali robustné upevňovacie body pre predné a zadné nosiče, ktoré sú nevyhnutné na prepravu nákladu, náradia alebo iného vybavenia. Príkladom sú robustné rámy s predným aj zadným nosičom a terénnymi pneumatikami, ktoré sú vhodné na záhradu, pole alebo rekreačné jazdenie.
Rám ako Základ pre Odolnosť a Funkčnosť
Rám štvorkolky je vystavený extrémnym silám a namáhaniam, najmä pri jazde v náročnom teréne. Preto je jeho konštrukcia a pevnosť kľúčová pre celkovú odolnosť a životnosť vozidla. Dobrý rám musí absorbovať nárazy, vibrácie a krútiace momenty, ktoré vznikajú pri prejazde nerovnosťami, skokoch alebo pri ťahaní ťažkých bremien.
Ochranné Rámové Konštrukcie a Ich Účel
S rastúcou popularitou štvorkoliek sa zvyšuje aj dôraz na ich bezpečnosť. V tomto kontexte zohrávajú dôležitú úlohu ochranné rámové konštrukcie, ktoré sú navrhnuté na ochranu jazdca a samotného vozidla v prípade prevrátenia alebo kolízie. Tieto konštrukcie môžu byť integrované priamo do rámu alebo byť dodatočne montované.
Medzi bežné ochranné prvky patria:

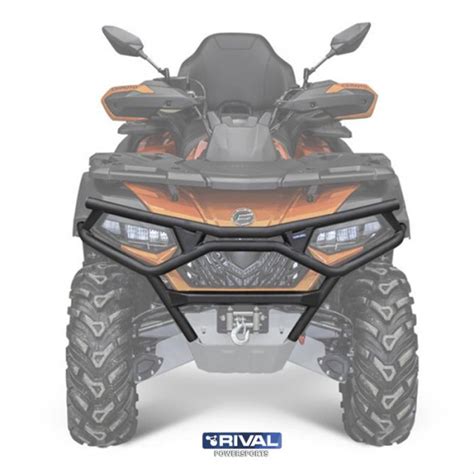

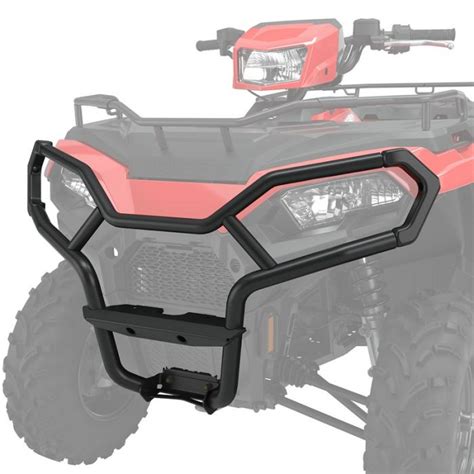

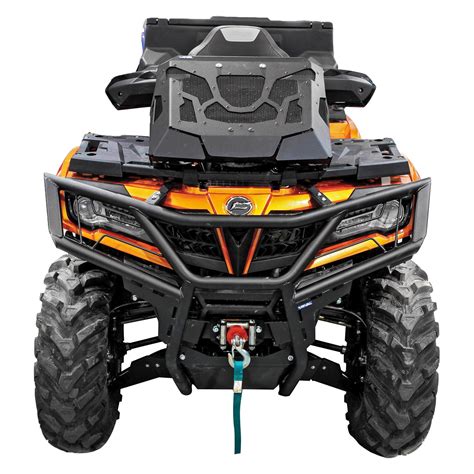

- Predné ochranné rámy (bumpery): Chránia prednú časť štvorkolky, vrátane svetlometov a kapotáže, pred nárazmi do prekážok alebo iných vozidiel. Existujú špecifické predné ochranné rámy určené pre konkrétne modely, ako napríklad pre štvorkolky SEGWAY SNARLER AT6 alebo CAN-AM OUTLANDER L 450/500/570.
- Zadné ochranné rámy: Poskytujú ochranu zadnej časti štvorkolky, často vrátane zadného nárazníka a priestoru pre upevnenie príslušenstva. Príklady zahŕňajú zadné ochranné rámy pre SEGWAY SNARLER AT6 alebo YAMAHA GRIZZLY 700 od roku 2016.
- Bočné ochranné rámy (rock sliders): Chránia spodnú časť rámu a bočné panely pred poškodením od kameňov, koreňov a iných prekážok v teréne.
- Ochranné klietky (ROPS - Roll-Over Protective Structures): V prípade štvorkoliek určených na pracovné účely alebo v špecifických legislatívnych rámcoch môžu byť vyžadované robustné ochranné klietky, ktoré poskytujú maximálnu ochranu v prípade prevrátenia.
Tieto ochranné prvky sú často vyrobené z odolnej ocele a sú navrhnuté tak, aby absorbovali energiu nárazu a minimalizovali riziko zranenia jazdca. Montáž týchto prvkov je často špecifická pre daný model, pričom výrobcovia ako IRON BALTIC ponúkajú modulárne systémy, ktoré umožňujú prispôsobenie pre rôzne značky a modely štvorkoliek a UTV.
Špecializované Rámové Riešenia a Príslušenstvo
Trh so štvorkolkami je rozsiahly a zahŕňa širokú škálu modelov určených na rôzne účely. Tomu zodpovedajú aj špecializované rámové riešenia a široká ponuka príslušenstva, ktoré ďalej rozširuje funkčnosť týchto vozidiel.
Rámové Diely a Modifikácie
V prípade poškodenia alebo ako súčasť renovácie je možné získať aj jednotlivé rámové diely. Existujú ponuky zamerané na predaj rámov zo štvorkoliek rôznych značiek a kubatúr, napríklad rám zo štvorkolky ATV 200 alebo 250 ccm. Tieto diely sú často predávané ako náhradné alebo ako základ pre stavbu vlastných projektov.
Okrem celých rámov sú k dispozícii aj jednotlivé komponenty, ako sú ramená na štvorkolky. Ponúkajú sa napríklad páry spodných a horných ramien pre čínske štvorkolky ako Bashan, Hummer a pod. Tieto ramená môžu byť v dobrom stave, ale niekedy s vybitými čapmi a uloženiami, pričom sú rovné a nezvárané, čo umožňuje ich renováciu alebo výmenu.
Pre nadšencov, ktorí chcú upraviť svoju štvorkolku, existuje možnosť stavby nového rámu na mieru. Príkladom je nedokončený projekt štvorkolky s novo začatým robeným rámom a motorom Honda 600. Takéto projekty vyžadujú pokročilé technické znalosti a zručnosti.
Príslušenstvo Rozširujúce Funkčnosť Rámu
Rám štvorkolky slúži aj ako základ pre montáž rôzneho príslušenstva, ktoré výrazne rozširuje jej možnosti využitia. Medzi takéto príslušenstvo patria:
- Nájazdové rampy: Umožňujú jednoduché nakladanie štvorkolky na príves alebo do prepravného vozidla. Ponúkajú sa v rôznych prevedeniach s nastaviteľnou šírkou a vysokou nosnosťou, napríklad nájazdové rampy s maximálnou nosnosťou, kde je cena uvedená na pár.
- Radlice a lyžice: Pre pracovné štvorkolky sú k dispozícii špecializované moduly, ako napríklad IRON BALTIC Modulárna radlica a lyžica pre štvorkolky a UTV. Tieto súpravy umožňujú premenu štvorkolky na efektívny stroj na odpratávanie snehu, zeminy alebo iných materiálov.
- Navijáky: Zadný príplatkový naviják so syntetickým lanom je bežným doplnkom pracovných štvorkoliek, ktorý pomáha pri vyťahovaní vozidla z náročného terénu alebo pri manipulácii s ťažkými predmetmi.
- Ťažné zariadenia: Umožňujú pripojenie prívesného vozíka, čo je nevyhnutné pre pracovné aplikácie, kde je potrebné prepravovať väčšie množstvo materiálu.
- Krytovanie a podvozková ochrana: Okrem ochranných rámov existujú aj špecializované kryty podvozku, ktoré chránia rám a dôležité komponenty pred poškodením od ostrých predmetov v teréne.
Výber správneho rámu a príslušenstva závisí od konkrétneho použitia štvorkolky. Pre rekreačné jazdenie môže postačovať štandardný rám s doplnkami ako sú nosiče batožiny. Pre náročnú prácu v teréne je však nevyhnutný robustný rám s integrovanými ochrannými prvkami a možnosťou montáže špecializovaného príslušenstva.
Značky a Modely: Rámové Špecifiká
Rôzni výrobcovia štvorkoliek používajú odlišné prístupy k dizajnu a konštrukcii rámov, čo sa prejavuje v špecifických vlastnostiach jednotlivých modelov.
Predstavitelia Rámov v Rôznych Kategóriách
- CF MOTO: Táto značka je známa svojimi robustnými a spoľahlivými štvorkolkami, ktoré často využívajú pevné oceľové rámy. Ponúkajú širokú škálu modelov, od pracovných ako CF MOTO 520 G2 a CFMOTO 520L G2 L7e, až po výkonnejšie stroje ako CF MOTO Gladiator 510 a CF MOTO Gladiator X 850. Rámy týchto modelov sú často navrhnuté s ohľadom na odolnosť a možnosť montáže príslušenstva, ako sú predné a zadné ochranné rámy pre CF-MOTO X450/X520.
- CAN AM: Patria medzi špičku v oblasti výkonných štvorkoliek. Modely ako CAN AM OUTLANDER 1000 DPS MAX XT a CAN AM RENEGADE G2 1000xxc 2024 sú vybavené pokročilými rámovými konštrukciami, ktoré zaisťujú vynikajúcu ovládateľnosť a stabilitu aj pri vysokých rýchlostiach a v náročnom teréne. Pre tieto modely sú dostupné špecifické ochranné rámy, napríklad predný a zadný ochranný rám pre CAN-AM OUTLANDER L 450/500/570.
- YAMAHA: Japonský výrobca je známy svojimi vysoko kvalitnými a výkonnými štvolkami. Ikonické modely ako YAMAHA RAPTOR 660 - VZÁCNY STAV, BEZ INVESTÍCIÍ a Yamaha Wolverine X2 850 i, či Yamaha Grizzly 700 EPS, disponujú rámami, ktoré sú optimalizované pre športové jazdenie a terénne výkony. Pre Yamahu Grizzly 700 sú dostupné špecifické zadné ochranné rámy.
- SUZUKI: Značka Suzuki ponúka modely ako Suzuki lt 80 quad atv, ktoré sú populárne medzi mladšími jazdcami a sú navrhnuté s dôrazom na jednoduchosť a odolnosť. Robustnejšie modely ako Suzuki Kingquad 750 využívajú pevné rámy, ktoré zvládnu aj náročnejšie pracovné úlohy. Rámy CF MOTO, Yamaha, Suzuki, CAN AM, Kawasaki sú často spomínané v kontexte dostupnosti náhradných dielov a možností úprav.
- SHINERAY: Model Shineray CG 250 je príkladom cenovo dostupnej štvorkolky, ktorej rám, aj keď môže byť menej sofistikovaný ako u prémiových značiek, je navrhnutý na zvládnutie bežných rekreačných a ľahších pracovných úloh.
Vývoj Rámových Technológií
S neustálym vývojom technológií sa menia aj konštrukčné prístupy k rámom štvorkoliek. Výrobcovia sa snažia o dosiahnutie optimálneho pomeru medzi pevnosťou, hmotnosťou a cenou. V budúcnosti môžeme očakávať ešte väčšie využitie pokročilých materiálov a inteligentných konštrukčných riešení, ktoré budú ďalej zvyšovať výkon, bezpečnosť a efektivitu štvorkoliek.
