Pri budovaní alebo rozširovaní počítačovej siete, či už ide o domácnosť alebo firemné prostredie, sa často stretávame s potrebou prepojiť rôzne sieťové zariadenia. Jednou z kľúčových otázok, ktorá sa pri tejto téme vynára, je správne pripojenie switcha k serveru a celkové pochopenie sieťovej infraštruktúry. Tento článok sa venuje rôznym aspektom tohto pripojenia, od základných princípov až po pokročilé redundantné riešenia, pričom využíva informácie a skúsenosti z rôznych zdrojov.
Základné Princípy Sieťového Pripojenia
Server, v odbornej terminológii špeciálny typ počítača, má svoj pôvod v anglickom slovnom spojení "to serve" - slúžiť, poskytovať služby klientom. Aby nám server dobre slúžil, musí mať prístup ku kvalitnému elektrickému napájaniu a dostatočne výkonnej klimatizácii. Vo väčšine prípadov je však dôležité aj spoľahlivé dátové pripojenie. Najpoužívanejšou sieťovou technológiou na pripojenie serverov je v dnešnej dobe nepochybne Ethernet.
Pri pripájaní servera k dátovej sieti existuje niekoľko spôsobov. Jednoduché, priame pripojenie servera k jednému sieťovému zariadeniu, ako je switch alebo router, má svoje nevýhody, ktoré sú často evidentné z diagramov. Vzniká tu niekoľko bodov zlyhania, tzv. SPOF (Single Point Of Failure). Keď sa naruší činnosť tohto bodu, server je izolovaný od siete a nemôže poskytovať služby klientom. Ako príklady môžeme uviesť zlyhanie sieťového kábla, zlyhanie sieťovej karty servera alebo zlyhanie portu na sieťovom zariadení. Zároveň je vhodné podotknúť, že pri takomto riešení sa veľmi komplikujú akékoľvek servisné práce, pretože nie je možné použiť žiadne záložné pripojenie.
Potreba Routera pri Pripojení k Internetu
Pri prechode od poskytovateľa DSL k mikrovlnnému pripojeniu sa často vynára otázka, či bude fungovať pripojenie typu "prístupový bod - switch". V tomto kontexte je dôležité pochopiť úlohu routera. Prístupový bod (AP) sám o sebe neprideľuje IP adresy. Ak vám prevádzkovateľ internetu poskytne iba AP s jednou statickou adresou, táto konfigurácia neumožňuje pridelenie IP adries viacerým zariadeniam vo vašej lokálnej sieti. Preto je nevyhnutné mať router v rámci vlastnej siete, ktorý bude zodpovedný za pridelenie IP adries prostredníctvom DHCP servera. Tento router by mal byť umiestnený hneď za prístupovým bodom a vytvorí vašu lokálnu sieť.
Ak si zakúpite kvalitný router, napríklad odporúčaný TP-Link 1043ND, s jeho používaním by nemali byť žiadne problémy. Niekedy sa objavujú obavy, že pri nízkej rýchlosti mikrovlnného pripojenia, napríklad 3 Mbit/s, by bol výkonný router ako TP-Link 1043ND zbytočný. Avšak, gigabitový router poskytuje rezervu do budúcna a zvládne aj ďalšie funkcie ako DLNA alebo NAS. V jednej firme s pripojením cez router 1043ND funguje bez problémov pripojenie až 150 počítačov. V prípade nedostatku LAN konektorov na routeri je možné problém vyriešiť pripojením switcha za router.
Niektorí poskytovatelia internetu môžu poskytnúť vlastné zariadenie, ktoré už obsahuje funkcie routera. V takom prípade nie je potrebné kupovať ďalší router. Je však dôležité overiť si u poskytovateľa, či ich zariadenie disponuje DHCP serverom a či je schopné obslúžiť viacero zariadení vo vašej sieti.
Redundancia v Sieťovej Architektúre: Zvýšenie Spoľahlivosti
V prostrediach, kde je kritická dostupnosť služieb, ako sú dátové centrá, sa kladie veľký dôraz na redundanciu sieťového pripojenia. Zatiaľ čo priame pripojenie jedným káblom predstavuje SPOF, existujú pokročilejšie riešenia.

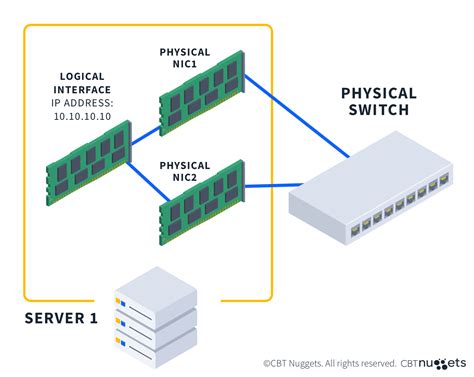

Jednou z možností je zdvojené fyzické pripojenie servera do jedného aktívneho sieťového prvku (switch). Toto riešenie pridáva redundanciu na úrovni sieťového pripojenia a spája niekoľko fyzických liniek do jednej logickej. V sieťovej terminológii sa zvyčajne jedná o pojem EtherChannel alebo Port-Channel. V operačnom systéme GNU/Linux sa jedná o pojem Ethernet Bonding a operačné systémy MS Windows používajú názov NIC Teaming (Network Interface Card).

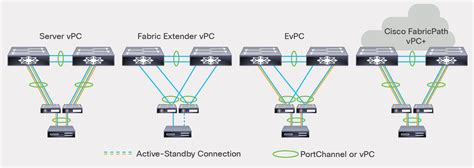

Na predošlom diagrame vidíme, že niektoré body zlyhania boli odstránené. Stále však pretrváva riziko zlyhania pripojených portov alebo celého zariadenia na strane aktívneho sieťového prvku (switch). Spomínané problémy sú v dátových centrách spoločnosti VNET a.s. adresované nasadením pokročilej sieťovej technológie Cisco EvPC (Enhanced virtual Port-channel). Táto technológia umožňuje redundantné dátové pripojenie do dvoch aktívnych sieťových prvkov v režime Active-Active, čo prináša možnosť využívať kapacitu všetkých dátových liniek. Pripojených liniek môže byť z kapacitných dôvodov aj viac ako dve, zvyčajne sa pripája násobok dvoch (2, 4, 6,…).
Ďalšou výhodou pre zákazníkov je, že na svojom serveri nemusia pridávať žiaden špeciálny hardvér, ani nič špeciálne konfigurovať. Technológia Cisco eVPC sa voči serveru javí ako jeden virtuálny sieťový prvok (Virtual Switch). V operačnom systéme servera sa vytvorí štandardný Ethernet Bonding resp. NIC Teaming s použitím protokolu LACP (Link Aggregation Control Protocol), podľa normy IEEE 802.1AX, resp. IEEE 802.3ad.
Tento článok, samozrejme, nie je vyčerpávajúcim zdrojom informácií o sieťovej redundancii. K tejto téme sa viaže rozsiahle množstvo ďalších poznatkov. Pozornému čitateľovi určite napadla otázka redundancie aj na strane samotného servera. Aj keď má server zvyčajne viacero CPU (Central Processing Unit), niekoľko RAM modulov (Random Access Memory) a diskové úložisko v režime RAID (Redundant Array of Independent Disks), stále môže dôjsť k jeho zlyhaniu. Preto je na mieste zamyslieť sa nad serióznym HA riešením (High Availability).
Riešenie Problémov s Pripojením a Sieťové Slučky
Pri konfigurácii siete sa občas stretávame s neočakávanými problémami. Jedným z častých problémov, s ktorými sa stretávajú používatelia, je pomalá sieť, neschopnosť prehliadať internet, pomalé sťahovanie alebo prenos súborov, alebo potreba reštartovať switch každých pár dní. Tieto príznaky môžu mať rôzne príčiny, ale jednou z najčastejších je sieťová slučka alebo s ňou spojená broadcast storm.
Indikátory, ktoré môžu potenciálne poukazovať na sieťovú slučku, zahŕňajú:
- "Port klopanie": Porty switchov sa často zapínajú a vypínajú bez zjavného dôvodu alebo bez toho, aby osoba na mieste odpojila zariadenia.
- Neočakávaná rýchlosť pripojenia: Prepojenia medzi zariadeniami a switchom sa nadväzujú s neočakávanou rýchlosťou (napr. počítač, ktorý by mal mať 1000M, sa pripojí iba s 10M alebo 100M), často v kombinácii s prepínaním portov.
- Správy o Broadcast Storm: V niektorých sieťových manažmentových systémoch, ako je Nebula, môžete vidieť explicitnú správu "Broadcast Storm detected".
Existuje aj spôsob, ako získať pevný dôkaz pomocou nástrojov ako Wireshark na zachytávanie paketov, aby ste skontrolovali, či sa na porte, na ktorom zachytávate, objavuje jeden a ten istý rámec s vysokou frekvenciou.
Príklady potenciálnych zdrojov pre slučky:
- Redundantné prepojenia medzi dvoma alebo viacerými switchmi bez správnej konfigurácie: Na zabezpečenie dostupnosti sú v sieti často potrebné redundantné prepojenia. Budete však potrebovať spravovaný switch, v ktorom môžete nakonfigurovať agregáciu liniek (Link Aggregation) alebo použiť Spanning Tree Protocol (STP).
- Náhodné vytvorenie slučky pri pripájaní káblov: Niekedy sa to môže stať náhodou pri pripájaní káblov bez znalosti celej topológie siete.
- Špecifické zariadenia vytvárajúce slučky: Napríklad niektoré reproduktorové systémy, ktoré okrem bezdrôtového pripojenia (mesh) majú aj káblové pripojenie, môžu spôsobiť slučku.
V prípade, že máte problém s pripojením po pridaní switcha, je dôležité skontrolovať niekoľko vecí:
- DHCP server: Uistite sa, že váš router (alebo iné zariadenie s DHCP serverom) správne funguje a prideľuje IP adresy.
- Zapojenie káblov: Skontrolujte správne zapojenie káblov v koncovkách (TP-8P8C). Farby káblov musia byť na oboch koncoch kábla zapojené rovnako podľa štandardu (napr. T568A alebo T568B). Ak bol pôvodný kábel urobený podľa inej normy a teraz pripájate nové káble podľa normy, môže to spôsobiť problém. Je dôležité, aby všetky káble v rámci jedného segmentu siete používali rovnaký štandard zapojenia.
- Switch: Uistite sa, že switch je správne nakonfigurovaný. Ak ide o spravovaný switch, môže vyžadovať špecifické nastavenia.
V prípade nejasností je vždy dobré konzultovať sieťovú topológiu a konfiguráciu s odborníkom. Správne pochopenie a implementácia sieťových technológií je kľúčom k stabilnému a výkonnému pripojeniu.
