Elektrická inštalácia v modernom dome či firme je komplexný systém, ktorého spoľahlivú a bezpečnú funkciu zabezpečuje niekoľko kľúčových komponentov. Jedným z najdôležitejších, hoci často prehliadaným, je rozvodná skriňa, známa tiež ako ističová skrinka. Tento prvok slúži ako centrálny distribučný bod, ktorý zodpovedá za bezpečné a organizované rozdelenie elektrickej energie do jednotlivých častí objektu. Bez kvalitnej a správne zvolenej rozvodnej skrine by bola celá elektrická sieť zraniteľná a nefunkčná.
Funkcia a význam rozvodnej skrine

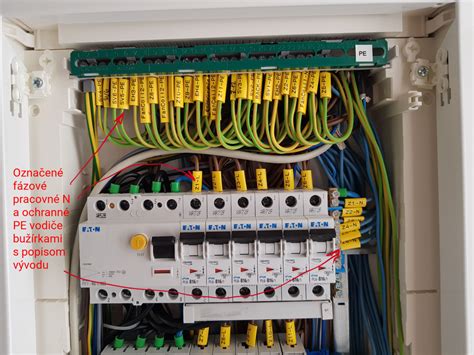

Rozvodná skriňa, nazývaná aj ističová skrinka, je základným prvkom každej elektrickej inštalácie. Jej primárnou úlohou je zabezpečiť bezpečné rozdelenie napájania pre jednotlivé koncové body odberu elektrickej energie. Predstavte si ju ako riadiace centrum vašej domácej alebo firemnej elektrickej siete. Tu sa hlavný prívod elektriny rozčlení na menšie obvody, ktoré napájajú jednotlivé spotrebiče, osvetlenie, zásuvky a iné elektrické zariadenia. Každý z týchto obvodov je chránený ističom, ktorý v prípade preťaženia alebo skratu automaticky preruší dodávku elektriny, čím predchádza poškodeniu zariadení a potenciálnym nebezpečenstvám, ako sú požiare.
Rozvodné skrine sú srdcom vášho fotovoltického systému, a preto sme vybrali len tie najkvalitnejšie. Naša ponuka rozvodných skríň vám poskytuje všetko, čo potrebujete pre organizovanú a bezpečnú distribúciu elektrickej energie vo vašom dome alebo firme.
Ako funguje istič
Typy a delenie rozvodných skríň
Rozvodové skrinky sú dostupné v rôznych typoch vyhotovenia, pričom sa odlišujú najmä podľa účelu, konkrétnych požiadaviek vrámci inštalácie, kapacity, umiestnenia a taktiež rôznej miery zabezpečenia.
Podľa účelu použitia
Na začiatku zohráva veľkú úlohu, akému účelu bude ističová skrinka slúžiť. Kým na jednej strane stoja rozvodné skrine, ktoré sa používajú na napájanie elektrických rozvodov v bytoch a domoch, na strane druhej sú to ističové skrinky na rôznych staveniskách. Tie sú spravidla využívané len na určitý čas, pokým trvajú potrebné stavebné práce alebo rekonštrukcia.
Bytové rozvodnice: Najčastejšie sa používajú v bytoch a rodinných domoch, kde rozdeľujú prívod na zásuvkové, svetelné a ďalšie obvody. Bytové rozvodnice sa delia na podomietkové a nadomietkové, mávajú kapacitu 4 - 72 prístrojových modulov.
Priemyselné a stavebné rozvodnice: Tieto rozvodnice sú navrhnuté pre náročnejšie prevádzkové podmienky. Často sú robustnejšie, odolnejšie voči mechanickému poškodeniu a vplyvom počasia, a sú určené pre napájanie väčších prevádzok, strojov alebo dočasných elektrických inštalácií na stavbách.
Rozvodnice pre fotovoltické systémy: Ako už bolo spomenuté, rozvodné skrine sú srdcom fotovoltických systémov. Musia byť navrhnuté tak, aby bezpečne zvládli distribúciu energie generovanej solárnymi panelmi a jej pripojenie k distribučnej sieti alebo batériovému úložisku.
Podľa umiestnenia a odolnosti
Pri výbere vhodnej ističovej skrinky je dôležité zvážiť jej umiestnenie (interiér - exteriér) a nároky na odolnosť voči vonkajším vplyvom.
Interiérové rozvodnice: Tieto skrine sú primárne určené na montáž vo vnútorných priestoroch, kde nie sú vystavené priamym poveternostným vplyvom. Ich konštrukcia je zameraná skôr na estetiku a jednoduchú integráciu do interiéru.
Exteriérové rozvodnice: Pre vonkajšie použitie sú nevyhnutné rozvodnice s vysokým stupňom ochrany proti vniknutiu vody a prachu. Tieto skrine musia odolať dažďu, snehu, vlhkosti a prachu, aby zabezpečili bezpečný chod elektrickej inštalácie za akýchkoľvek podmienok.
Materiálové vyhotovenie
Na výber máte hneď niekoľko druhov rozvodných skríň z rôzneho materiálu. Každý materiál má svoje špecifické vlastnosti, ktoré ovplyvňujú odolnosť, cenu a vzhľad.
Plastové rozvodné skrine: Najmenej odolné, ale zároveň často najlacnejšie a najľahšie. Plastové skrine sú vhodné pre menej náročné interiérové aplikácie, kde nie je riziko mechanického poškodenia. Príkladom sú Nástenná rozvodná skrinka ETI IP65 1-radová 12M ECH-12PTRozvodnica ETI plastová IP65, 1-radová, 12-modulová, s priehľadnými dvierkami pre domové elektroinštalácie. Vďaka vysokému krytiu je vhodná aj pre vonkajšie použitie. Podobne aj rozvodnice ETI s krytím IP40 sú určené pre vnútorné použitie, napríklad Nástenná rozvodná skrinka ETI IP40 2-radová 24M ECT24PTRozvodnica ETI plastová IP40, 2-radová, 24-modulová, s priehľadnými dvierkami pre domové elektroinštalácie.
Kovové rozvodné skrine alebo rozvodné skrine z ocele: Odolnejšou voľbou sú kovové rozvodné skrine. Oceľové skrine poskytujú lepšiu mechanickú ochranu a sú často používané v priemyselných priestoroch alebo tam, kde je vyššie riziko poškodenia. Niektoré kovové skrine môžu byť aj uzemnené, čím sa zvyšuje bezpečnosť.
Kapacita a veľkosť
Pri výbere vhodnej rozvodnej skrine je kľúčové zohľadniť jej kapacitu, ktorá sa udáva v počte modulov. Počet modulov určuje, koľko ističov, prúdových chráničov a iných modulárnych prístrojov je možné v skrini osadiť. Je dôležité vedieť, koľko obvodov bude v rámci rozvodovej skrine napájaných, a zvoliť skriňu s dostatočnou rezervou pre budúce rozšírenia.
Malé rozvodnice: Napríklad Skrinka Legrand EKINOXE 1 modul. s rozmermi Výška 140 mm, šírka 30 mm, hĺbka 72 mm, trieda II - IP 30 - IK 05, alebo Skrinka Legrand EKINOXE 2 moduly. s rozmermi Výška 140 mm, šírka 50 mm, hĺbka 72 mm, trieda II - IP 30 - IK 05.
Stredné rozvodnice: Ako napríklad Rozvodnica Hager cosmos, povrchová, 1-radová, 8 modulov. s rozmermi Výška 170 mm, šírka 170,5 mm, hĺbka 91 mm, alebo Rozvodnica Hager cosmos, povrchová, 1-radová, 12 modulov. s rozmermi Výška 200 mm, šírka 292,5 mm, hĺbka 91 mm.
Veľké rozvodnice: Pre rozsiahlejšie inštalácie, ako sú napríklad rozsiahle rozvody elektrickej energie alebo systémy inteligentnej elektroinštalácie, sa používajú rozvodné skrine s väčšou kapacitou. Príkladom je Plastová rozvodná skriňa 51 modulová - 400x500x175mm - IP65.
Stupeň krytia (IP) a jeho význam
Okrem materiálu, z ktorého sú elektrické rozvádzače vyhotovené, zohráva dôležitú rolu aj ich odolnosť voči vode alebo pevným časticiam (prach, nečistoty a pod). Táto odolnosť sa vyjadruje pomocou stupňa krytia IP (Ingress Protection).

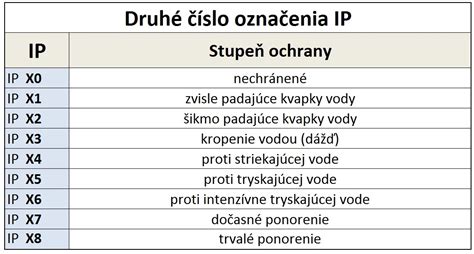

Stupeň krytia sa skladá z dvoch čísel. Prvé číslo označuje ochranu pred vniknutím pevných častíc (prach, piesok), druhé číslo označuje ochranu pred vniknutím vody.
IP40: Zabezpečuje ochranu pred vniknutím pevných častíc väčších ako 1 mm (napr. drôty, skrutky) a ochranu pred dotykom nebezpečných častí s nástrojom. Nie je chránená proti vode. Typické pre vnútorné použitie.
IP65: Zabezpečuje úplnú ochranu pred prachom (číslo 6) a ochranu proti prúdom vody tryskajúcim z ľubovoľného smeru (číslo 5). Tieto rozvodnice sú vhodné pre vonkajšie použitie alebo do vlhkých priestorov.
Podľa toho je vhodné vybrať rozvodnú skrinku (elektrický rozvádzač) s potrebným krytím. Napríklad, rozvodnice ETI s IP65, ako sú Nástenná rozvodná skrinka ETI IP65 1-radová 12M ECH-12PTRozvodnica ETI plastová IP65, 1-radová, 12-modulová, s priehľadnými dvierkami pre domové elektroinštalácie, sú vďaka vysokému krytiu vhodné aj pre vonkajšie použitie.
Výber správnej rozvodnej skrine
Pri výbere vhodnej rozvodnej skrine je potrebné zvážiť viacero faktorov. Okrem už spomenutých aspektov, ako je účel použitia, umiestnenie, materiál a stupeň krytia, je dôležité myslieť aj na budúcnosť.
Dostatočná kapacita: Zvoľte rozvodnicu s dostatočnou kapacitou, ktorá pokryje súčasné potreby a zároveň ponechá priestor pre prípadné budúce rozšírenia elektroinštalácie. Je lepšie mať o pár modulov viac, ako neskôr riešiť výmenu celej skrine.
Typ montáže: Rozhodnite sa, či potrebujete podomietkovú alebo nadomietkovú rozvodnicu. Podomietkové skrine sú esteticky nenápadnejšie, pretože sú zapustené do steny, zatiaľ čo nadomietkové skrine sa montujú priamo na povrch steny.
Príslušenstvo: Nezabudnite na potrebné príslušenstvo, ako sú zaslepovacie pásy, ktoré slúžia na zaslepenie voľných modulov v skrini, čím sa zvyšuje jej bezpečnosť a estetika. Príkladom je Zaslepovací pás NBP-1000-W, príslušenstvo pre veľkoobsahové rozvodnice Eaton BF.
Kvalita od overených výrobcov: Vyberte si z našej ponuky ističových skriniek, kde nájdete veľké množstvo kvalitných produktov od overených výrobcov a značiek. Kvalitná rozvodná skriňa je investíciou do bezpečnosti a spoľahlivosti vašej elektrickej inštalácie.
Správne naplánovanie a výber elektroinštalácie, vrátane rozvodnej skrine, je práca pre odborníka elektrikára. Niektoré práce však môžete podľa jeho pokynov vykonať sami.
Príklady konkrétnych produktov
Pre lepšiu predstavu o dostupných možnostiach si pozrime niektoré konkrétne produkty:
Nástenná rozvodná skrinka ETI IP65 1-radová 12M ECH-12PTR: Plastová rozvodnica s krytím IP65, 1-radová, 12-modulová, s priehľadnými dvierkami. Vďaka vysokému krytiu je vhodná aj pre vonkajšie použitie.
Nástenná rozvodná skrinka ETI IP65 2-radová 24M ECH-24PTR: Podobný model ako predchádzajúci, ale s dvoma radmi a kapacitou 24 modulov.
Nástenná rozvodná skrinka ETI IP65 3-radová 36M ECH-36PTR: Rozšírená verzia s troma radmi a kapacitou 36 modulov.
Rozvodná skriňa plastová TME504018M: Plastová rozvodná skriňa s kapacitou 51 modulov a stupňom krytia IP65.
Nástenná rozvodná skrinka ETI IP40 2-radová 24M ECT24PTR: Plastová rozvodnica s krytím IP40, určená primárne pre vnútorné použitie.
Nástenná rozvodná skrinka ETI IP40 1-radová 12M ECT12PTR: Menšia verzia s krytím IP40 pre vnútorné aplikácie.
Nástenná rozvodná skrinka ETI IP65 1-radová 8M ECH-8GR: Kompaktná plastová rozvodnica s krytím IP65, vhodná pre menšie inštalácie vyžadujúce vyššiu odolnosť.
Nástenná rozvodná skrinka ETI IP65 1-radová 4M ECH-4GR: Najmenší model z radu IP65, ideálny pre veľmi malé aplikácie.
Rozvodnica Hager cosmos, povrchová, 1-radová, 8 modulov: Povrchová rozvodnica s rozmermi 170x170.5x91 mm.
Rozvodnica Legrand Practibox S, povrchová, 1-radová, 4 moduly: Kompaktná povrchová rozvodnica s rozmermi 216x184x100 mm.
Správna príprava elektroprojektu, vrátane detailného plánovania elektroinštalácie, je neoddeliteľnou súčasťou každého stavebného alebo rekonštrukčného projektu.
