V dnešnom čoraz elektrizovanejšom svete zohrávajú uzemňovacie káble kľúčovú úlohu pri zabezpečovaní bezpečnosti, stability a efektivity elektrických systémov. Tieto káble, často prehliadané a považované za samozrejmosť, sú v skutočnosti neviditeľnými hrdinami, ktorí chránia ľudí, majetok a zároveň zabezpečujú optimálne fungovanie rôznych technických zariadení. Od zložitých fotovoltických systémov až po náročné zváracie operácie, uzemňovacie káble predstavujú nevyhnutný prvok každej správne navrhnutej a realizovanej elektroinštalácie.
Základná Funkcia a Dôležitosť Uzemnenia

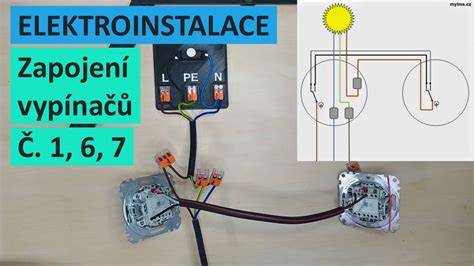

Zemniaci kábel, označovaný aj ako uzemnenie elektrického kábla alebo jednožilový uzemňovací kábel, je vodič určený špeciálne na pripojenie elektrických zariadení a inštalácií k zemi. Jeho primárna funkcia spočíva v odvádzaní nežiaducich elektrických nábojov do zeme, čím predchádza nebezpečným situáciám. Keď dôjde k poškodeniu izolácie elektrického zariadenia alebo k inému problému v elektroinštalácii, môže dôjsť k úniku prúdu na plášť zariadenia. V tomto kritickom momente vstupuje do hry uzemňovací kábel. Poskytuje priamu a nízkoimpedančnú cestu, ktorá rýchlo prenáša poruchový prúd do zeme. Týmto spôsobom účinne predchádza rizikám, ako je úraz elektrickým prúdom pre osoby, ktoré by sa dotkli zariadenia, alebo vznik požiaru v dôsledku prehriatia.
Vysvetlenie elektrického uzemnenia | Základné pojmy
Po bezpečnom odvedení poruchového prúdu do zeme, zohrajú svoju úlohu ochranné prvky ako ističe alebo poistky. Tieto zariadenia okamžite detegujú nadprúd a prerušia chybný obvod, čím zabezpečia bezpečné obnovenie prevádzky systému. Dôležitosť uzemňovacích káblov nemožno preceňovať; sú základným pilierom elektrickej bezpečnosti.
Uzemňovacie Káble vo Fotovoltických Systémoch

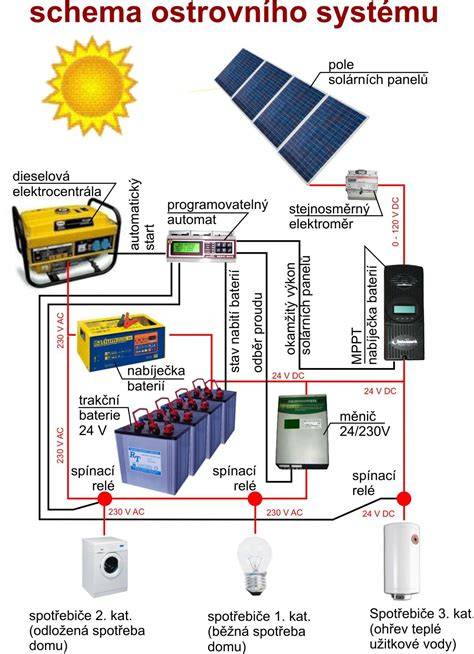

V oblasti obnoviteľných zdrojov energie, konkrétne vo fotovoltických (FVE) systémoch, zohrávajú uzemňovacie káble nezastupiteľnú úlohu. Vodič so zeleno-žltou izoláciou je tu široko používaný pre pripojenie rôznych súčastí systému, ako sú solárne panely, meniče a batérie. Táto špecifická farebná kombinácia izolácie jasne signalizuje jeho uzemňovaciu funkciu.
Vďaka svojej zelenožltej izolácii je tento typ vodiča ideálny aj ako zemniaci kábel, čo je kľúčové pre bezpečné a spoľahlivé fungovanie solárnych systémov. Pripojením k zemným elektródam sa zabezpečí, že akékoľvek potenciálne nebezpečné prepätie alebo poruchový prúd bude bezpečne odvedený do zeme.
Vodiče s medeným jadrom, ktoré sa často používajú ako uzemňovacie káble vo FVE, sú určené pre pevné, chránené inštalácie. Okrem uzemňovacích obvodov slúžia aj pre osvetlenie, ovládacie zariadenia a signalizačné alebo kontrolné obvody. Lankové vodiče, ktoré sú voči mechanickému namáhaniu (naťahovanie, ohýbanie, krútenie) odolnejšie ako samostatný drôt, sú tiež vhodnou voľbou pre niektoré aplikácie vo fotovoltaických systémoch, kde je potrebné zabezpečiť flexibilitu a odolnosť.
V súvislosti s nákupom FVE setov je dôležité vyzdvihnúť aj aspekty dodania a zákazníckeho servisu. Zákazníci často oceňujú rýchle dodanie, ktoré je v súčasnej situácii s energiami obzvlášť dôležité. Informovanosť o meškaní dodávok a profesionálne poradenstvo zo strany predajcu, ktorý dokáže zodpovedať všetky otázky a pomôcť pri správnom výbere produktu, sú znakmi nadštandardného prístupu. Vrelo odporúčané sú predajcovia, ktorí ponúkajú bezkonkurenčné ceny, ochotne radia cez telefón a poskytujú pomoc aj po nákupe.
Uzemňovacie Káble v Konštrukciách v Exteriéri (Altánky, Terasy)
Elektrifikácia altánkov, terás a okolia domu predstavuje špecifickú výzvu z hľadiska elektroinštalácie, pretože sa riadi odlišnými pravidlami ako vnútorné časti domu. Pri návrhu a realizácii týchto inštalácií je nevyhnutné klásť dôraz na bezpečnosť a použiť materiály a postupy určené do exteriéru. Toto platí aj pre uzemňovacie káble a celý systém pripojenia.
Existuje niekoľko spôsobov, ako bezpečne priviesť elektrickú energiu do exteriérových priestorov a ako pri tom zabezpečiť správne uzemnenie:
- Kábel v zemi: Ak je altánok alebo terasa ďalej od hlavnej budovy, kábel je možné zakopať do zeme. Pre tieto účely sú vhodné aj klasické káble CYKY, avšak musia byť uložené v dostatočnej hĺbke, minimálne 60 cm. Odporúča sa uložiť ich do pieskového lôžka alebo použiť vhodnú chráničku pre dodatočnú ochranu pred mechanickým poškodením a vlhkosťou. Správne uzemnenie prívodného kábla je v tomto prípade kľúčové.
- Kábel zaliaty v betóne: V prípade, že terasa alebo altánok majú betónové základy alebo podlahu, prívodné káble, vrátane uzemňovacieho vodiča, je možné priamo zaliať do betónu. Je však potrebné zabezpečiť, aby káble boli uložené v chráničkách a aby boli správne uzemnené pred zaliatím.
- Vzdušné vedenie: Ak umiestnenie neprekáža, prívodný kábel je možné viesť aj vzduchom. Môže byť zavesený na oceľové lano alebo je možné použiť samonosný kábel. Aj v tomto prípade je nevyhnutné zabezpečiť správne uzemnenie celého systému.
Pri elektroinštalácii v altánku či na terase je dôležité používať komponenty určené do exteriéru. Všetky zásuvky, vypínače, krabice, svietidlá a pevne inštalované spotrebiče by mali mať krytie aspoň IP44, čo ich chráni pred striekajúcou vodou a dažďom. Zásuvky s týmto krytím sú spravidla vybavené viečkom.
Pre napájanie altánku alebo terasy zvyčajne postačí jeden alebo dva ističe. Napájanie je možné realizovať z hlavného rozvádzača domu alebo zriadiť podružný rozvádzač. Pri výbere ističov je dôležité zvážiť ich charakteristiku. Pre exteriérové zásuvky, kde sa môže pripájať elektrické náradie alebo iné zariadenia s vysokým rozbehovým prúdom, sú vhodnejšie ističe s charakteristikou C, ktoré dovoľujú krátkodobo vyšší prúd ako bežné ističe s charakteristikou B.
Podľa aktuálnych noriem (STN, jún 2020) musia byť všetky zásuvky a svetlá v dome, obzvlášť v exteriéri, pripojené na prúdový chránič s menovitým rozdielovým prúdom maximálne 30 mA. Prúdové chrániče sú kľúčové pre ochranu pred úrazom elektrickým prúdom, najmä pri manipulácii so zásuvkami vlhkými rukami alebo pri poškodení izolácie kábla.
Počet zásuviek v altánku alebo na terase by mal zodpovedať ich plánovanému využitiu. Okrem bežných zásuviek pre ozvučenie, elektrický gril, chladničku či výčapné zariadenie, môže byť užitočná aj jedna 400V zásuvka pre pripojenie výkonných spotrebičov. Na osvetlenie postačia úsporné LED svietidlá alebo žiarovky.
Uzemňovacie Káble v Zváracích Aplikáciách
V oblasti priemyslu a remesiel, najmä pri oblúkovom zváraní a plazmovom rezaní, sú uzemňovacie káble (označované aj ako mínusové káble) absolútne nevyhnutné. Ich úlohou je zabezpečiť bezpečné a stabilné uzemnenie zváracieho alebo rezacieho zariadenia.

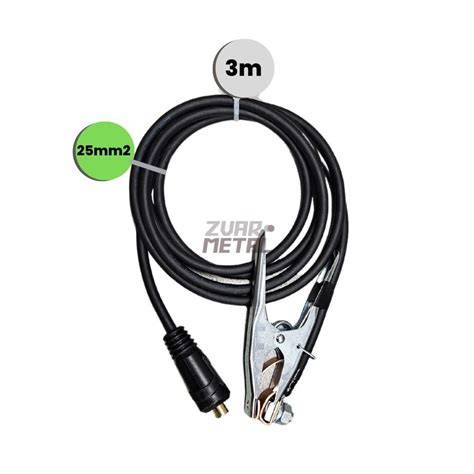

Firma Solík sa špecializuje na zostavovanie kompletných zemniacich káblov s použitím kvalitných komponentov overených zváračmi. Tieto káble obsahujú zemniaciu svorku (−), zvárací kábel typu SImplex a koncovku na pripojenie ku zváračke (rýchlospojku). Predávajú ich vo všetkých bežne používaných prierezoch a dĺžkach, s malými aj veľkými rýchlospojkami.
Správne upnutie zemniaceho kábla so svorkou na zváraný alebo rezaný materiál je zásadné pre zníženie rizika úrazu elektrickým prúdom. Zemniace káble Solík sú vyrobené zo zváracích káblov SIMPLEX, ktoré pozostávajú z jemných medených drôtikov vo vnútri nevodivého, odolného plášťa z mäkčeného PVC. Tento materiál zaručuje ohybnosť kábla aj pri nižších teplotách a pri pohybe po drsných povrchoch. Medené pramene poskytujú káblu vyššiu flexibilitu v porovnaní s inými typmi elektrických vodičov. Káble sú zároveň odolné voči horeniu, olejom a chemikáliám, čo je v náročných prevádzkových podmienkach kľúčové.
Uzemňovacie káble Solík sú vybavené rýchlospojkami (koncovkami) na pripojenie k zváračke v rôznych veľkostiach:
- 10 - 25 mm² (tzv. malé štekre)
- 35 - 50 mm² (tzv. veľké štekre)
- 70 - 95 mm²
Ponúkané prierezy uzemňovacích káblov zahŕňajú 16 mm², 25 mm², 35 mm², 50 mm² a 70 mm², čím pokrývajú široké spektrum potrieb zváracích a rezacích aplikácií.
Špecializované Uzemňovacie Káble pre Pracoviská

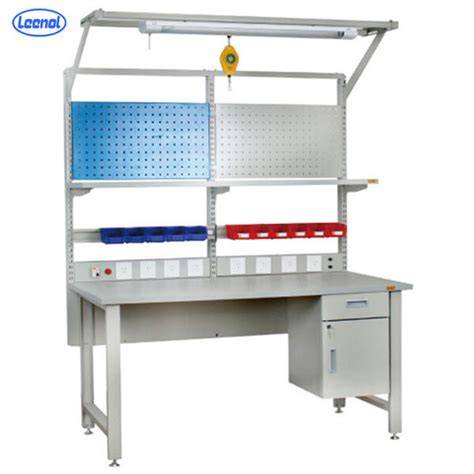

Okrem vyššie uvedených aplikácií existujú aj špecializované uzemňovacie káble určené pre konkrétne pracovné prostredia, ako sú antistatické pracoviská. Tieto káble sú navrhnuté tak, aby odvádzali statickú elektrinu a zabránili tak poškodeniu citlivých elektronických komponentov alebo výbuchu horľavých materiálov.
Medzi takéto produkty patria napríklad:
- Prepojovací kábel pre dve pracovné podložky: Umožňuje sledovanie dvoch pracovných staníc pomocou monitora. Na oboch stranách je zakončený 10 mm patentami s kónickou hlavou.
- Uzemňovací kábel k rohoži: Na jednej strane zakončený 10 mm patentom typu female (samica) a na druhej strane káblovým očkom.
- Uzemňovací kábel pre prepojenie antistatického pracoviska s uzemňovacím boxom: Tieto káble sa dodávajú v rôznych dĺžkach (napr. 0,25 m, 1,8 m), v čiernej farbe a často s integrovaným vnútorným rezistorom (napr. 1 MOhm), ktorý obmedzuje prúd a zabezpečuje bezpečné vybíjanie statického náboja. Pripojenia sa môžu líšiť, napríklad 2 x 10 mm patent, 10 mm patent s 5 mm očkom, alebo 10 mm patent zakončený banánikom.
- Prepojovací uzemňovací kábel: Zakončený na oboch stranách 10 mm male patentom. Dostupné sú rovné káble v dĺžkach 0,15 m a 1,8 m, s rezistorom 1 Mohm alebo bez neho.
- Uzemňovací kábel bez rezistora: Na oboch stranách zakončený 10 mm patentom typ female, v dĺžke 0,25 m.
- Uzemňovací kábel s 1 MOhm rezistorom: V dĺžke 0,25 m, pripojený 10 mm patentom typ male a zakončený 10 mm patentom typ female.
Tieto špecializované káble sú neoddeliteľnou súčasťou zabezpečenia kontrolovaného prostredia na pracoviskách, kde je manipulácia s elektrickými zariadeniami a citlivými komponentmi bežná.
Záver
Zemniace káble, hoci často prehliadané, sú fundamentálnymi prvkami zabezpečujúcimi bezpečnosť a funkčnosť širokej škály elektrických systémov. Ich správny výber, inštalácia a údržba sú nevyhnutné pre ochranu pred úrazom elektrickým prúdom, predchádzanie požiarom a zabezpečenie efektívneho fungovania zariadení. Od fotovoltických panelov cez exteriérové inštalácie až po priemyselné zváracie stroje, uzemňovacie káble slúžia ako neviditeľní strážcovia, ktorých úloha je nepostrádateľná.
