V moderných domácnostiach je čoraz bežnejšie naraziť na situáciu, kedy je potrebné pripojiť viacero elektrických spotrebičov k obmedzenému počtu elektrických zásuviek. Tento problém sa stáva akútnejším najmä v kuchyniach a práčovniach, kde sa sústreďuje množstvo spotrebičov s rôznymi energetickými nárokmi. Bežnou otázkou, ktorá v takýchto prípadoch vzniká, je možnosť zapojenia dvoch práčiek do jednej zásuvky, alebo nahradenie klasickej jednopostrannej zásuvky dvojitou. Tento článok sa zaoberá technickými aspektmi, bezpečnostnými rizikami a praktickými riešeniami súvisiacimi s takýmito úpravami elektroinštalácie.
Základné Princípy Elektroinštalácie a Typy Zásuviek
Predtým, ako sa pustíme do špecifík zapojenia viacerých spotrebičov, je dôležité pochopiť základné princípy elektroinštalácie. V slovenských domácnostiach sa najčastejšie stretávame so sieťou TN-C, ktorá kombinuje ochranný vodič (PE) a nulový vodič (N) do jedného vodiča PEN. V modernejších inštaláciách sa stretávame aj so sieťou TN-S, kde sú tieto vodiče oddelené.
Zásuvky sa líšia v počte miest pre pripojenie zástrčky. Klasická jednopostraná zásuvka poskytuje jedno pripojenie, zatiaľ čo dvojitá zásuvka umožňuje pripojiť dva spotrebiče naraz. Z hľadiska zapojenia sú obe typy zásuviek primárne určené na pripojenie k jednému elektrickému obvodu.
Je možné namiesto jednoduchej zásuvky zapojiť dvojitú? Vo väčšine prípadov áno, za predpokladu, že dvojitá zásuvka je určená na pripojenie k jednému okruhu a celkové zaťaženie neprekročí povolené limity daného okruhu. Výrobcovia často navrhujú dvojité zásuvky s rovnakým počtom svoriek ako jednopostrané, čo umožňuje "smyčkovanie" vedenia. To znamená, že prívodné vodiče (fáza, nula, zem) sa privedú na prvú sadu svoriek a z druhej sady sa "vyvedú" ďalej k ďalšiemu bodu alebo sa jednoducho pripoja k druhým kontaktom v rámci tej istej zásuvky.
Sieť TN-C a Dvojité Zásuvky: Dôležité Upozornenia
V kontexte siete TN-C, kde je prítomný spoločný vodič PEN, je potrebné postupovať s mimoriadnou opatrnosťou. Ak máte koncovú zásuvku v sieti TN-C s dvoma vodičmi (PEN a fáza), teoreticky by ste mohli pripojiť dvojitú zásuvku, ktorá má rovnaký počet pripojovacích bodov ako pôvodná. Laicky by sa mohlo zdať, že dvojitá zásuvka sa javí ako rozdvojka, avšak toto je zjednodušenie, ktoré môže viesť k nebezpečným situáciám.
- Prečo sa môže zdať pripojenie dvojitej zásuvky problematické v TN-C? Hlavným dôvodom je, že v starších sieťach TN-C môže byť PEN vodič pripojený k ochrannému kolíku a následne k nulovej svorke. Pri neodbornej manipulácii alebo nesprávnom type zásuvky môže dôjsť k prerušeniu ochranného spojenia, čo je extrémne nebezpečné. Dvojitá zásuvka má síce rovnaký počet svoriek, ale jej konštrukcia a spôsob zapojenia musia byť starostlivo zvážené. Nesprávne prepojenie môže viesť k tomu, že ochranný kolík nebude správne pripojený, alebo sa fáza dostane na ochranný kontakt, čo predstavuje vážne riziko úrazu elektrickým prúdom.
Konštrukcia a Zapojenie Dvojitých Zásuviek
Dvojitá zásuvka je v podstate jeden modul, ktorý obsahuje dva páry kontaktov pre pripojenie zástrčiek. Tieto dva páry kontaktov sú zvyčajne interne prepojené v rámci jednej zásuvkovej krabice. To znamená, že prívodné vodiče (fáza, nula, PE) sa privedú na jednu sadu svoriek a z nich sa elektrina "rozvádza" do oboch zdierok zásuvky.
Počet svoriek: Kolega Svejkovský mal pravdu, keď uviedol, že počet svoriek je často rovnaký pri jednoduchých aj dvojitých zásuvkách. Výrobca tým umožňuje flexibilné zapojenie, vrátane smyčkovania. Typické zásuvky majú 6 svoriek: 3 pre prívod (L - fáza, N - nula, PE - ochranný vodič) a 3 pre odvod. Tieto svorky sú univerzálne a umožňujú zapojenie ako v sieti TN-C, tak aj v TN-S.
Rozdiely v konštrukcii: Je však dôležité si uvedomiť, že nie všetky modely sú identické. Ako upozornil iný diskutujúci, dokonca aj v rámci jednej produktovej rady (napr. Classic od ABB) sa môžu vyskytnúť rozdiely vo svorkách medzi jednoduchou a dvojitou zásuvkou. Preto je nevyhnutné pred kúpou a inštaláciou skontrolovať špecifikácie konkrétneho výrobku a modelu.
Bezpečnostné Aspekty a Riziká
Najväčším problémom pri akýchkoľvek úpravách elektroinštalácie, najmä v starých sieťach ako TN-C s hliníkovými rozvodmi, je riziko nesprávneho zapojenia. Hliníkové vodiče sú krehkejšie a náchylnejšie na oxidáciu a zlomenie, čo zvyšuje prechodový odpor a riziko prehriatia. PEN vodič je obzvlášť citlivý.
Dôraz na pevné pripojenie: Jirka Š. správne zdôraznil, že pripojenie musí byť "fest" (pevné). Nesprávne alebo nedostatočne utiahnuté spoje sú častou príčinou problémov a požiarov.
Sieť TN-C ako nebezpečná hra: Je dôležité si uvedomiť, že sieť TN-C je menej bezpečná na "hranie" formou pokus-omyl. Rozličné usporiadanie svoriek a potenciálne nejasné pripojenie PEN vodiča môže ľahko viesť k vážnym chybám a nebezpečným situáciám.
Odporúčanie odborníka: Vzhľadom na vyššie uvedené riziká a potenciálne zamotanie hlavy z rôznych konfigurácií svoriek, dôrazne odporúčame, aby ste akúkoľvek výmenu alebo úpravu elektroinštalácie zverili kvalifikovanému elektrikárovi. Toto je obzvlášť dôležité, ak si nie ste stopercentne istí svojimi znalosťami a skúsenosťami.
Praktické Riešenia pre Pripojenie Viacerých Spotrebičov
Ak je cieľom zapojiť viacero spotrebičov, najmä v situáciách s obmedzeným počtom zásuviek, existujú rôzne prístupy, ktoré sa líšia v zložitosti a bezpečnosti.
1. Nahradenie Jednoduchej Zásuvky Dvojitou
Toto je najjednoduchšie riešenie, ak je už existujúci okruh dostatočne dimenzovaný pre celkové zaťaženie oboch spotrebičov.
Postup:
- Vypnite napájanie: Pred akoukoľvek prácou je nevyhnutné vypnúť príslušný istič v rozvodnej skrini.
- Odstráňte starú zásuvku: Opatrne odskrutkujte a vyberte starú jednoduchú zásuvku.
- Identifikujte vodiče: Presne identifikujte fázový (L), nulový (N) a ochranný (PE) vodič. V sieti TN-C bude prítomný vodič PEN.
- Zapojte dvojitú zásuvku: Pripojte vodiče k zodpovedajúcim svorkám novej dvojitej zásuvky. Dôležité je dodržať správnu polaritu a pevné utiahnutie svoriek. V sieti TN-C, ak je to možné, pripojte PEN vodič najprv na svorku ochranného kolíka a potom na nulovú svorku.
- Otestujte: Po namontovaní a zapnutí napájania otestujte funkčnosť oboch zásuviek pomocou skúšačky napätia.
Dôležité: Uistite sa, že celkový výkon spotrebičov, ktoré budú pripojené k dvojitej zásuvke, neprekročí maximálnu povolenú záťaž okruhu (zvyčajne 16A pre bežné zásuvkové okruhy) a predpokladanú záťaž danú prierezom vodičov (pre 2,5 mm² medený vodič je to zvyčajne 20-25A, ale istič by mal byť dimenzovaný podľa normy).
Zapojení dvojzásuvky
2. Inštalácia Rozvodnice s Viacerými Zásuvkami
Ak je potrebné pripojiť viac ako dva spotrebiče, alebo ak celkové zaťaženie presahuje možnosti jednej dvojitej zásuvky, je vhodnejším riešením inštalácia malej rozvodnice. Táto rozvodnica by bola napojená na existujúci okruh a z nej by viedli samostatné okruhy k jednotlivým zásuvkám.
Možné riešenia s rozvodnicou:
- Prednostné relé: V práčovni s dvoma práčkami a plánovanou sušičkou, kde je k dispozícii len jeden 16A okruh, by bolo možné v mieste prvej zásuvky osadiť malú rozvodnicu. Tá by mohla byť vybavená prednostnými relé. Tieto relé by zabezpečili, že sa súčasne nezapne viacero vysoko výkonných spotrebičov. Ak by sa napríklad práčka zapla a začala ohrievať vodu, relé by mohlo dočasne zablokovať zapnutie sušičky. Toto riešenie je však technicky zložitejšie a nákladnejšie (cena relé, rozvodnice a samotných zásuviek).
- Vačkový prepínač: Alternatívou by mohol byť vačkový prepínač, ktorý by umožnil zapnúť napríklad len dve zásuvky naraz. Pre zapnutie inej kombinácie by bolo nutné najprv vypnúť predchádzajúcu. Toto riešenie je menej automatizované, ale potenciálne lacnejšie.
Dôležité upozornenie: Všetky tieto riešenia vyžadujú dôkladné posúdenie existujúcej elektroinštalácie, vrátane prierezu káblov a dimenzovania hlavného ističa. V niektorých prípadoch môže byť rekonštrukcia elektroinštalácie, rozdelenie okruhov do viacerých fáz alebo zosilnenie prívodu do domu nevyhnutné.
3. Poučenie Obsluhy a Rozumné Používanie
V prípadoch, keď nie je možné vykonať rozsiahle úpravy elektroinštalácie, ostáva najjednoduchšou, hoci nie vždy spoľahlivou metódou, "poučenie obsluhy". Ide o stanovenie jasných pravidiel pre používanie spotrebičov tak, aby nedochádzalo k preťaženiu okruhu.
Príklad z praxe: V byte s jednofázovým prívodom a 16A hlavným ističom, kde sa denne perie, používa umývačka riadu a elektrická rúra, nedošlo k výpadku ističa počas šiestich rokov. Toto bolo dosiahnuté dodržiavaním pravidiel: napríklad, keď sa v elektrickej rúre pieklo, rýchlovarná kanvica sa zapla až vtedy, keď termostat rúry vypol ohrev. Práčka a umývačka sa nezapínali súčasne, ale umývačka sa spustila až po skončení cyklu ohrevu vody práčkou. Žehličky sa používajú cyklicky. Hoci špičkový odber môže byť značný, súčasné stretnutie maximálnych príkonov je málo pravdepodobné pri rozumnej obsluhe.
Riziká: Je však dôležité si uvedomiť, že tento prístup je založený na predpoklade zodpovednosti používateľov. Neodborné alebo neopatrné používanie môže viesť k preťaženiu, výpadku ističa, prehriatiu káblov a v krajných prípadoch k požiaru.
Dôležité Upozornenia a Odporúčania
Prierez vodičov: Pri akýchkoľvek úpravách je kľúčové použiť vodiče s dostatočným prierezom, ktorý zodpovedá predpokladanému zaťaženiu a je minimálne rovnaký ako prierez existujúcich vodičov. Pre bežné zásuvkové okruhy sa odporúča medený kábel s prierezom minimálne 2,5 mm².
Pevnosť spojov: Všetky spoje musia byť pevné a spoľahlivé. Použitie kvalitných svoriek a správne utiahnutie skrutiek je nevyhnutné.

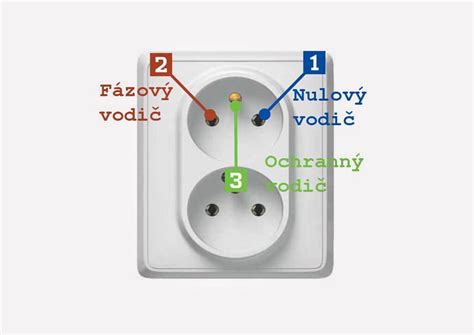

Polarita: Vždy dodržujte správnu polaritu zapojenia - fáza na pravej svorke, nula na ľavej a ochranný vodič na stredovom kontakte (pri pohľade spredu na zásuvku).
Sieť TN-C: V sieťach TN-C buďte mimoriadne opatrní pri práci s PEN vodičom. Nesprávne pripojenie môže viesť k tomu, že sa ochranný kolík stane "mŕtvym" alebo dokonca nebezpečne "živým".
Kvalitné materiály: Používajte zásuvky a materiály od renomovaných výrobcov (napr. ABB, Schneider Electric, Legrand), ktoré spĺňajú príslušné normy.
Konzultácia s odborníkom: V prípade akýchkoľvek pochybností alebo ak si nie ste istí postupom, vždy sa obráťte na kvalifikovaného elektrikára. Bezpečnosť by mala byť vždy na prvom mieste.
Záver
Zapojenie dvoch práčok do jednej zásuvky alebo nahradenie jednoduchej zásuvky dvojitou je technicky možné, avšak vyžaduje si dôkladné pochopenie elektrických princípov, dodržiavanie bezpečnostných noriem a zohľadnenie špecifík danej elektroinštalácie, najmä ak ide o staršie siete TN-C s hliníkovými rozvodmi. Zatiaľ čo jednoduchá výmena za dvojitú zásuvku môže byť riešením pre nenáročné spotrebiče, pri pripájaní výkonných zariadení alebo viacerých spotrebičov je nevyhnutné posúdiť celkové zaťaženie okruhu a zvážiť komplexnejšie riešenia, ako je inštalácia malej rozvodnice. Vždy platí, že pri akýchkoľvek pochybnostiach je najbezpečnejšou cestou konzultácia s profesionálnym elektrikárom.
