Elektrické obvody sú neoddeliteľnou súčasťou nášho moderného sveta, poháňajúc všetko od najmenších elektronických zariadení až po rozsiahle priemyselné systémy. V srdci každého elektrického obvodu stojí elektrický zdroj, ktorý dodáva energiu potrebnú na to, aby elektróny začali svoj usmernený pohyb, čím vzniká elektrický prúd. Pochopenie správania sa týchto zdrojov, najmä ich vnútorného odporu a napätia, je kľúčové pre návrh, prevádzku a diagnostiku akéhokoľvek elektrického systému. Tento článok sa ponorí do hĺbky týchto konceptov, od základných definícií až po komplexné aplikácie.
Ohmov zákon: Základný kameň elektrických obvodov
Predtým, ako sa ponoríme do špecifík zdrojov, je nevyhnutné pochopiť základný zákon, ktorý riadi vzťah medzi napätím, prúdom a odporom v mnohých elektrických obvodoch: Ohmov zákon. Tento zákon, formulovaný nemeckým fyzikom Georgom Simonom Ohmom v roku 1826, popisuje, že pre istý vodič pri konštantnej teplote je elektrický prúd (I) priamo úmerný elektrickému napätiu (U) medzi jeho koncami.
Experimentálne to môžeme pozorovať takto: ak máme na svorkách zdroja napätia, ktorého elektrické napätie môžeme meniť, pripojený cez spínač kovový vodič a ampérmeter, a medzi bodmi A a B meriame voltmetrom napätie, zistíme, že keď meníme napätie na svorkách zdroja, mení sa napätie U medzi koncami skúmaného vodiča a prúd I prechádzajúci vodičom. Ak je teplota vodiča konštantná, zistíme, že elektrický prúd I v kovovom vodiči je priamo úmerný elektrickému napätiu U medzi koncami vodičov.
Z Ohmovho zákona vyplýva, že podiel U/I je pre istý vodič konštantný a nezávisí od napätia alebo prúdu vo vodiči. Táto konštanta je definovaná ako elektrický odpor (R) vodiča, vyjadrený vzťahom R = U/I. Jednotkou tejto veličiny je ohm (Ω). Vodiče, pre ktoré platí Ohmov zákon, nazývame lineárne (ohmické). Ostatné vodiče, ako napríklad volfrámové vlákno žiarovky, sú nelineárne a vzťahy pre Ohmov zákon pre nich nemožno použiť priamo.
V elektrotechnike sa na dosiahnutie špecifického odporu používajú súčiastky nazývané rezistory. Rezistory s posuvným kontaktom, známe ako reostaty alebo potenciometre, slúžia na nastavenie vhodného napätia alebo prúdu v obvode. Schematická značka pre rezistor s posuvným kontaktom a rezistora so stálym odporom je dobre známa v schémach elektrických obvodov.
Faktory ovplyvňujúce elektrický odpor
Veľkosť elektrického odporu vodiča nie je náhodná; závisí od viacerých faktorov:
- Geometrické rozmery vodiča: Odpor priamo úmerne závisí od dĺžky (l) vodiča a nepriamo úmerne od obsahu jeho priečneho rezu (S). Logicky, čím väčšiu vzdialenosť musí elektrón prekonať, tým viac prekážok (iónov mriežky) bude v ceste. Čím väčší je prierez vodiča, tým viac priestoru pre elektróny existuje, čo znižuje odpor.
- Látka, z ktorej je vodič: Rôzne materiály majú odlišné vlastnosti, pokiaľ ide o ich schopnosť viesť elektrický prúd. Táto vlastnosť je charakterizovaná merným elektrickým odporom (rezistivitou), značeným gréckym písmenom ρ (ró). Vzťah je daný rovnicou R = ρ * (l/S). Látky s nízkou rezistivitou, ako je meď, sú vynikajúcimi vodičmi, zatiaľ čo materiály s vysokou rezistivitou sa používajú na výrobu odporových materiálov.
- Teplota: Elektrický odpor kovových vodičov sa so zvyšujúcou teplotou zväčšuje. Toto správanie je spôsobené zvýšeným rozkmitom iónov mriežky pri vyšších teplotách, čo vedie k častejším zrážkam s vodivostnými elektrónmi a tým k zvýšeniu odporu. Tento jav je popísaný vzťahom R = R₀(1 + αΔT), kde R₀ je odpor pri referenčnej teplote T₀, α je teplotný súčiniteľ elektrického odporu a ΔT je zmena teploty. Závislosť odporu od teploty sa využíva napríklad pri konštrukcii odporových teplomerov.
Vnútorný odpor zdroja: Skutočný zdroj verzus ideálny zdroj
Zatiaľ čo Ohmov zákon nám opisuje správanie sa pasívnych prvkov v obvode, skutočné elektrické zdroje majú vlastnú, vnútornú charakteristiku, ktorá ovplyvňuje ich výkon: vnútorný odpor.
Každý elektrický obvod sa skladá z elektrického zdroja a spotrebiča. Pre lepšie pochopenie sa zaviedol pojem "ideálny zdroj", ktorý nemá žiadny vnútorný odpor a dodáva svoje plné napätie bez ohľadu na odoberaný prúd. V praxi však takéto ideálne zdroje neexistujú.
Skutočný elektrický zdroj má vždy určitý vnútorný odpor (Ri), ktorý je pripojený sériovo s jeho ideálnou časťou (predstavovanou elektromotorickým napätím Ue). Tento vnútorný odpor je spôsobený rezistívnymi vlastnosťami materiálov vo vnútri zdroja, ako sú elektródy, elektrolyt a vnútorné vodiče.
Keď pripojíme k zdroju spotrebič s odporom R (vonkajší odpor), celkový odpor obvodu sa stáva R + Ri. Podľa Ohmovho zákona pre uzavretý obvod, prúd (I) pretekajúci obvodom je daný vzťahom:
I = Ue / (R + Ri)
Napätie na svorkách zdroja (U), ktoré je zároveň napätím na vonkajšom odpore R, je potom:
U = I * R = (Ue / (R + Ri)) * R
Toto napätie U sa nazýva svorkové napätie. Môžeme ho tiež vyjadriť ako rozdiel medzi elektromotorickým napätím a úbytkom napätia na vnútornom odpore:
U = Ue - I * Ri
Tento vzťah jasne ukazuje, že svorkové napätie skutočného zdroja je vždy nižšie ako jeho elektromotorické napätie (napätie naprázdno), a tento rozdiel sa zväčšuje s rastúcim prúdom alebo vnútorným odporom.
Kvalita zdroja: Tvrdý a mäkký zdroj
Vnútorný odpor zdroja je kľúčovým ukazovateľom jeho kvality. Rozlišujeme:

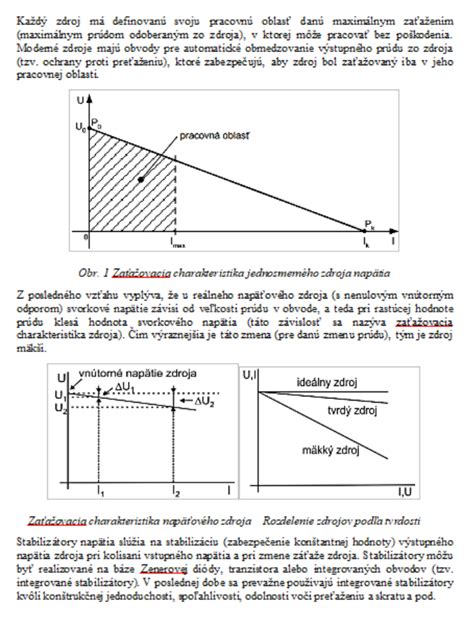

- Tvrdý zdroj: Má veľmi malý vnútorný odpor. V praxi to znamená, že svorkové napätie sa pri odoberaní prúdu mení len minimálne. Tvrdé zdroje sa viac blížia k ideálnym napäťovým zdrojom.
- Mäkký zdroj: Má relatívne veľký vnútorný odpor. Pri odoberaní prúdu dochádza k výraznému poklesu svorkového napätia.
Napríklad, napätie nezaťaženej autobatérie môže byť 12,4 V. Po zaťažení prúdom 40 A však napätie klesne na 11,2 V. Tento pokles je pripisovaný práve vnútornému odporu batérie. Výpočet vnútorného odporu batérie v tomto prípade by ukázal jeho hodnotu, ktorá ovplyvňuje jej schopnosť dodávať energiu pri vyšších odberoch.
Skrat: Extrémny prípad zaťaženia
Skrat nastáva, keď je odpor vonkajšej časti obvodu takmer nulový (R ≈ 0). V takom prípade je celkový odpor obvodu prakticky rovný vnútornému odporu zdroja (Ri). Prúd v obvode dosiahne maximálnu hodnotu (Imax = Ue / Ri), ktorá môže byť extrémne vysoká a potenciálne poškodiť zdroj aj pripojené komponenty. Preto sú v elektrických systémoch nevyhnutné ochranné prvky ako poistky a ističe, ktoré pri nadmernom prúde prerušia obvod.
Vnútorný odpor prúdového zdroja
Zatiaľ čo napäťové zdroje sa snažia udržať konštantné napätie, prúdové zdroje sa snažia dodávať konštantný prúd. Ideálny prúdový zdroj by mal nekonečne veľký vnútorný odpor, aby sa zabezpečilo, že všetok prúd tečie do záťaže. Reálne prúdové zdroje majú konečný vnútorný odpor. V kontexte prúdových zdrojov platí, že čím väčší je vnútorný odpor, tým lepšie sa zdroj správa ako ideálny prúdový zdroj.
Meranie vnútorného odporu
Presné meranie vnútorného odporu je dôležité pre diagnostiku stavu batérií a iných zdrojov energie. Existuje niekoľko metód:

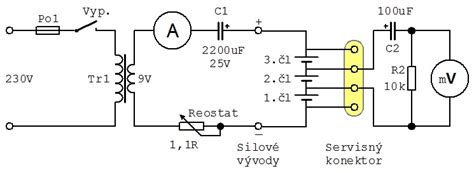

- Metóda napäťových strát: Spočíva v meraní poklesu napätia na zdroji pri pripojení známej záťaže. Na základe Ohmovho zákona sa následne vypočíta vnútorný odpor.
- Metóda prúdového impulzu: Moderné zariadenia využívajú krátke prúdové impulzy, aby sa minimalizoval vplyv tepla a chemických zmien počas merania. Sleduje sa reakcia napätia na tento impulz.
Vek, teplota, chemické zloženie a spôsob používania článku ovplyvňujú jeho vnútorný odpor. Nové články majú zvyčajne vnútorný odpor v rozmedzí 12 až 50 mΩ, ktorý sa s časom a používaním zvyšuje. Články s vnútorným odporom nad 150-200 mΩ sa už považujú za opotrebované alebo nevyhovujúce.
Polovodiče a ich správanie
Zatiaľ čo odpor kovov rastie s teplotou, existujú materiály, ktorých odpor klesá - polovodiče. Toto správanie je spôsobené uvoľňovaním voľných elektrónov pri zvýšenej teplote, ktoré potom môžu viesť prúd. Tento jav sa využíva v súčiastkach ako termistory (menia odpor s teplotou) a fotorezistory (menia odpor so svetlom).
Záverečné myšlienky
Pochopenie vnútorného odporu a napätia zdroja je nevyhnutné pre každého, kto sa zaoberá elektrickými obvodmi. Od základného Ohmovho zákona až po komplexné správanie sa reálnych zdrojov, tieto koncepty tvoria základ pre efektívny návrh, spoľahlivú prevádzku a účinnú diagnostiku elektrických systémov. Skutočný zdroj sa vždy bude líšiť od svojho ideálneho náprotivku kvôli inherentnému vnútornému odporu, ktorý ovplyvňuje jeho výkon a efektivitu.
