Ponorné kalové čerpadlá: Horizontálna inštalácia a jej špecifiká

Ponorné kalové čerpadlá predstavujú kľúčové zariadenia pre široké spektrum aplikácií, od domáceho využitia až po náročné priemyselné procesy. Ich primárnym účelom je efektívne odstraňovanie kvapalín s obsahom pevných častíc, ako sú kaly, bahno, piesok či rôzne druhy odpadových vôd. Jednou z častých otázok, s ktorou sa stretávajú dodávatelia a používatelia týchto čerpadiel, je možnosť ich inštalácie a prevádzky v horizontálnej polohe. Hoci sú tieto čerpadlá často navrhnuté pre vertikálnu prevádzku, mnohé modely sú dostatočne univerzálne, aby zvládli aj horizontálnu inštaláciu, čo otvára nové možnosti ich využitia.

Pochopenie ponorných kalových čerpadiel

Predtým, než sa ponoríme do špecifík horizontálnej inštalácie, je dôležité pochopiť základnú funkciu a konštrukciu ponorných kalových čerpadiel. Tieto zariadenia sú navrhnuté tak, aby pracovali pod hladinou čerpanej kvapaliny, čím sú chladené samotným médiom. Sú špecializované na spracovanie abrazívnych kalov a kvapalín s vysokou hustotou pevných látok. Ich konštrukcia často zahŕňa odolné materiály, ako je nerezová oceľ a technopolyméry, aby vydržali drsné prevádzkové podmienky.

Niektoré modely, ako napríklad čerpadlá série ST4 od výrobcu STAIRS, sú vyrobené z vysoko kvalitných materiálov, ako je nerezová oceľ AISI 304 pre výtlačné a sacie teleso, zatiaľ čo obežné kolesá sú vyrobené z materiálu NORYL. Tieto materiály zabezpečujú špičkovú pevnosť a životnosť. Obežné kolesá sú plávajúceho typu, čo spolu s rozvádzačmi z polykarbonátu vystuženého sklenými vláknami posilňuje hydrauliku čerpadla. Články obežného kolesa, spojka hriadeľa, sito, hriadeľ hydrauliky a spätná klapka sú tiež vyrobené z nerezovej ocele AISI 304. Spätná klapka je osadená vo výtlačnom telese a zabraňuje spätnému prúdeniu vody a spätným rázom, ktoré by mohli poškodiť mechanické časti. Ložisko je vyrobené z polyacetátu, zabezpečuje odolnosť voči abrazívnemu opotrebeniu a korózii.

Ponorné motory, ako napríklad ENCAPS 4" od STAIRS, sú vodou plnené a zapuzdrené. Prevedenie trojfázové 400V, 50Hz s toleranciou napätia +/- 10%. Maximálny počet štartov za hodinu je 40 (neplatí pri použití frekvenčného meniča). Maximálna teplota vody je 35°C. Rýchlosť obtekania vody by mala byť minimálne 0,2 m/s. Axiálne zaťaženie je 6000N a maximálny ponor je 200m. STAIRS ENCAPS CF motory sú hermeticky uzavreté ponorné motory vyvinuté podľa normy ISO 9001. Zabudované statorové vinutie je hermeticky uzavreté v nehrdzavejúcej oceli, čo zabezpečuje vysokú mechanickú stabilitu a optimálne chladenie. Vodou mazané klzné ložiská umožňujú bezúdržbovú prevádzku. Vystužená sieťová nylonová clona zabezpečuje kompenzáciu tlaku vo vnútri motora.

Vertikálna vs. Horizontálna inštalácia

Vertikálna inštalácia:

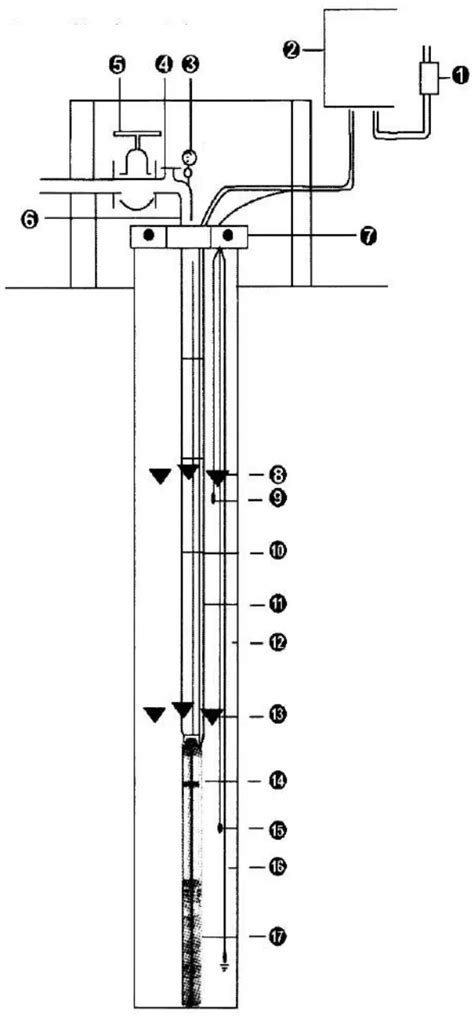

Pri vertikálnej inštalácii sa čerpadlo umiestňuje kolmo nadol do čerpacej jamy, studne alebo nádrže. Táto poloha je často považovaná za štandardnú a pre mnohé čerpadlá aj optimálnu. Gravitácia pomáha pri sacom procese a zabezpečuje plynulé prúdenie kalu od vstupu k výstupu, čím sa minimalizuje riziko upchatia. Príkladom čerpadla špeciálne navrhnutého pre vertikálnu prevádzku je "Prispôsobiteľné vertikálne kalové čerpadlo ZJQ". Jeho konštrukcia umožňuje úpravu dĺžky hriadeľa, veľkosti obežného kolesa a ďalších komponentov podľa špecifických požiadaviek. Vertikálny dizajn tiež uľahčuje inštaláciu do hlbokých žúmp alebo jám.

Horizontálna inštalácia:

Napriek tomu, že mnohé čerpadlá sú primárne určené pre vertikálnu prevádzku, existuje mnoho situácií, kde je horizontálna inštalácia výhodnejšia alebo dokonca nevyhnutná. Tieto situácie môžu zahŕňať obmedzený vertikálny priestor, potrebu umiestnenia čerpadla v špecifickej orientácii pre optimalizáciu výkonu, alebo jednoduchšiu údržbu.

Pri horizontálnej inštalácii je kľúčové zabezpečiť správne umiestnenie čerpadla, aby sa zabránilo usadzovaniu kalov v jeho vnútri a aby sa zachovala jeho efektivita. "Odstredivé ponorné pieskové kalové čerpadlo" je príkladom modelu, ktorý je vhodný pre horizontálnu prevádzku. V tejto konfigurácii môže byť čerpadlo umiestnené v plytkej nádrži alebo potrubí. Horizontálna orientácia môže byť tiež výhodná v aplikáciách, kde je potrebné prepravovať kal na veľké vzdialenosti.

Postup horizontálnej inštalácie:

1. Zhromaždenie nástrojov a materiálov: Pred začatím inštalácie je potrebné pripraviť všetky potrebné nástroje a materiály, vrátane čerpadla, potrubných armatúr, spojok, tesnení a elektrického pripojenia.
2. Výber miesta: Výber vhodného miesta je kritický. Miesto by malo umožňovať ľahký prístup pre údržbu a zároveň zabezpečiť optimálne nasávanie a výtlak kvapaliny.
3. Príprava montážnej plochy: Montážna plocha musí byť rovná, stabilná a dostatočne pevná. V prípade použitia montážnej konzoly je nutné ju bezpečne pripevniť k povrchu.
4. Umiestnenie čerpadla: Čerpadlo sa umiestni na montážnu plochu alebo konzolu v horizontálnej polohe. Je dôležité zabezpečiť, aby sa čerpadlo nekĺzalo a zostalo pevne na svojom mieste.
5. Pripojenie sacieho potrubia: Sacie potrubie sa pripojí k vstupu čerpadla pomocou vhodných armatúr a spojok. Je dôležité zabezpečiť dokonalé utesnenie, aby sa predišlo nasávaniu vzduchu.
6. Elektrické pripojenie: Postupujte podľa pokynov výrobcu pre bezpečné a efektívne pripojenie elektrického vedenia. Je nevyhnutné dodržať správne uzemnenie čerpadla, aby sa predišlo úrazu elektrickým prúdom.
7. Naplnenie čerpadla (zavodnenie): Pred spustením je dôležité naplniť priestor čerpadla a potrubia čerpanou kvapalinou. Toto zabráni chodu na sucho a potenciálnemu poškodeniu čerpadla.
8. Kontrola tesnosti: Po naplnení a pred spustením je potrebné skontrolovať všetky spoje a potrubia na prípadné netesnosti.
9. Testovanie výkonu: Po pripojení napájania a spustení čerpadla je potrebné sledovať jeho výkon. Monitorujte tlak v systéme pomocou tlakomeru a počúvajte akékoľvek neobvyklé zvuky alebo vibrácie, ktoré by mohli signalizovať problém.

Faktory ovplyvňujúce voľbu orientácie

Pri rozhodovaní o tom, či použiť ponorné kalové čerpadlo vo vertikálnej alebo horizontálnej polohe, je potrebné zvážiť niekoľko kľúčových faktorov:

• Typ čerpaného kalu: Ak čerpáte veľmi hustú suspenziu s vysokou koncentráciou pevných látok, vertikálne čerpadlo môže byť lepšou voľbou. Gravitácia pomáha predchádzať usadzovaniu pevných látok na dne čerpadla, čím sa znižuje riziko upchatia.
• Dostupný inštalačný priestor: V hlbokých jamách alebo žumpách je vertikálne čerpadlo často vhodnejšie, pretože môže siahať hlbšie do kalu. V situáciách s obmedzeným vertikálnym priestorom môže byť horizontálna inštalácia jediným riešením.
• Jednoduchosť údržby: Horizontálne čerpadlá sú vo všeobecnosti ľahšie prístupné pre údržbu, ako je kontrola obežného kolesa, výmena tesnenia alebo servis motora.

Pre naozaj náročné úlohy, kde sa stretávame s najabrazívnejšími kalami s vysokou hustotou, existujú špeciálne "Vysokovýkonné ponorné kalové čerpadlá", ktoré sú navrhnuté tak, aby zvládli tieto podmienky bez ohľadu na prevádzkovú orientáciu. Tieto čerpadlá sú vybavené výkonným motorom a robustnou konštrukciou.

Pokročilé technológie a špecializované riešenia

Spoločnosť Hidrostal je významným hráčom v oblasti čerpacej techniky a ponúka široké spektrum riešení, vrátane ponorných čerpadiel, ktoré úspešne zvládajú náročné komunálne a priemyselné odpadové vody. Ich ponorné čerpadlá pre "suché studne" majú nezávislý uzavretý chladiaci okruh, ktorý umožňuje prevádzku motora v mokrej aj suchej studni bez rizika prehrievania. Tieto čerpadlá sú často vybavené skrutkovým odstredivým obežným kolesom, ktoré predstavuje najmodernejšiu technológiu a umožňuje čerpanie kvapalín s vysokým obsahom pevných látok.

Hidrostalové čerpadlá nachádzajú uplatnenie v mnohých odvetviach, vrátane stavebníctva, baníctva, spracovateľského priemyslu a potravinárskeho priemyslu. V stavebníctve sú nenahraditeľné pri odvodňovaní stavenísk, renovácii kanálov a likvidácii odpadových vôd. V baníctve zvládajú abrazívne kaly a chemicky agresívne médiá. V spracovateľskom priemysle, najmä pri výrobe papiera, čerpajú drevnú štiepku až po hotovú buničinu. V potravinárskom priemysle sú špeciálne navrhnuté modely, ako napríklad "Čerpadlá F-type", ideálne na šetrné zaobchádzanie so surovinami, ako sú ryby, a na čerpanie viskóznych médií a vedľajších produktov.

Jednou z unikátnych technológií Hidrostal je ich skrutkové odstredivé obežné koleso, ktoré sa vyznačuje vysokou účinnosťou, veľkým voľným priechodom a šetrným čerpaním s nízkou šmykovou silou. Výtlačná krivka je stabilná a strmá, čo je dôležité pre riadenie systému.

Spoločnosť IVAR CS spol. s r.o. je ďalším dodávateľom, ktorý ponúka ponorné kalové čerpadlá. Ich produkty sú často charakterizované ako "Drenážne čerpadlá v automatickom alebo manuálnom vyhotovení s odnímateľným filtrom pre čerpanie až do 2-3 mm nevyčerpateľného zvyšku". Tieto čerpadlá sú schopné spracovávať kvapaliny s pevnými časticami do veľkosti 10 mm. Teleso čerpadla a obežné koleso sú z technopolyméru, zatiaľ čo motor, hriadeľ rotora a skrutky sú z nerezovej ocele. Asynchrónny ponorný motor je určený pre nepretržitú prevádzku.

Bezpečnosť a údržba

Pri práci s ponornými kalovými čerpadlami je bezpečnosť na prvom mieste. Je nevyhnutné dodržiavať pokyny výrobcu týkajúce sa správnej inštalácie, údržby a elektrického pripojenia.

Dôležité bezpečnostné upozornenia:

• Pred akoukoľvek údržbou alebo čistením čerpadla vždy odpojte prívod elektrickej energie.
• Používajte iba správne uzemnené elektrické prípojky.
• Elektrické čerpadlá by nemali byť prevádzkované bez povolenia alebo bez inštalovaného ochranného zariadenia proti preťaženiu.
• Zabráňte kontaktu čerpadla s vodou, ktorá je určená pre ľudí alebo hospodárske zvieratá.

Ochrana proti chodu na sucho:

Ochrana proti chodu na sucho je kľúčová pre predĺženie životnosti čerpadla. Existuje niekoľko typov ochrany, vrátane:

• Plavákové spínače: Často sú súčasťou kalových čerpadiel a automaticky vypnú čerpadlo, keď hladina kvapaliny klesne pod kritickú úroveň.
• Ponorné sondy: Používajú sa predovšetkým vo vŕtaných studniach a fungujú na princípe vodivosti vody.
• Meranie účinku motora: Moderný variant, ktorý nevyžaduje sondy vo vode a zjednodušuje inštaláciu.

Ďalšie dôležité pojmy:

• Kavitácia: Tvorba vzduchových bublín naplnených parami, ku ktorej dochádza vnútri čerpadla, keď tlak klesne pod tlak pary v kvapaline. Môže spôsobiť vážne poškodenie čerpadla. Prevenciou je zabezpečenie dostatočného tlaku na sacej strane (NPSHA > NPSHR).
• Tlakový ráz: Náraz tlaku spôsobený náhlou zmenou rýchlosti prietoku vody v potrubí. Často je spôsobený nesprávnou inštaláciou alebo netesnosťou poistného ventilu.
• Tlaková nádoba: Používa sa na reguláciu tlaku v systéme a znižuje početnosť spínania čerpadla. Pre správnu funkciu je dôležité udržiavať správny pretlak vzduchu v nádobe, ktorý by mal byť o dve desatiny nižší ako zapínací tlak spínača.

Záverom, ponorné kalové čerpadlá sú univerzálne a výkonné zariadenia, ktoré môžu byť úspešne inštalované a prevádzkované vo vertikálnej aj horizontálnej orientácii. Voľba správnej orientácie a modelu závisí od špecifických podmienok aplikácie, typu čerpanej kvapaliny a požiadaviek na údržbu. Vždy sa odporúča konzultovať výber a inštaláciu s odborníkmi, aby sa zabezpečila optimálna funkčnosť a dlhá životnosť čerpadla.
