Pochopenie náboja v nevodivých vrstvách je kľúčové pre mnohé oblasti vedy a techniky, od materiálového inžinierstva až po elektroniku. Tento článok sa ponorí do teoretických základov a praktických aplikácií súvisiacich s nábojom v nevodivých materiáloch, pričom sa zameria na metódy jeho detekcie a charakterizácie. Budeme skúmať, ako sa náboj v nevodivých vrstvách formuje, aké faktory ovplyvňujú jeho správanie a aké pokročilé techniky môžeme použiť na jeho štúdium.
Základy nevodivých materiálov a náboja
Nevodivé materiály, známe aj ako izolanty, sa vyznačujú nízkou elektrickou vodivosťou. V ideálnom prípade neumožňujú voľný pohyb elektrónov cez svoj objem. Avšak, v reálnych materiáloch a za určitých podmienok, sa v nich môže akumulovať elektrický náboj. Tento náboj môže pochádzať z rôznych zdrojov, ako je kontakt s inými materiálmi, ionizácia, alebo účinky externých polí.
Nahromadenie náboja v nevodivých vrstvách môže mať významné dôsledky. Môže viesť k vzniku elektrostatických polí, ktoré ovplyvňujú správanie iných nábojov a objektov v okolí. V niektorých prípadoch môže akumulácia náboja dokonca viesť k elektrickému prierazu materiálu, čo je nežiaduce v mnohých aplikáciách. Pochopenie mechanizmov vzniku a transportu náboja v týchto materiáloch je preto nevyhnutné pre návrh spoľahlivých a výkonných zariadení.
Mechanizmy vzniku a transportu náboja
Náboj v nevodivej vrstve môže vzniknúť rôznymi spôsobmi. Jedným z bežných mechanizmov je triboelektrický efekt, ktorý nastáva pri kontakte a následnom oddelení dvoch rôznych materiálov. Pri tomto procese dochádza k prenosu elektrónov z jedného materiálu na druhý, čo vedie k vzniku statického náboja na oboch povrchoch. Intenzita a polarita náboja závisí od tzv. triboelektrického radu, ktorý kategorizuje materiály podľa ich tendencie získať alebo stratiť elektróny.
Ďalším dôležitým mechanizmom je ionizácia. V prostredí s prítomnosťou ionizujúceho žiarenia (napr. röntgenové alebo gama žiarenie) alebo vplyvom silných elektrických polí, môžu byť elektróny odtrhnuté z atómov nevodivého materiálu. Tieto voľné elektróny a vzniknuté kladné ióny sa potom môžu akumulovať v materiáli.
Transport náboja v nevodivých materiáloch je zvyčajne pomalý a obmedzený. V porovnaní s vodičmi, kde sa elektróny voľne pohybujú, v izolantoch je pohyb nábojov spojený s prekonávaním energetických bariér. Tento proces môže byť ovplyvnený:
- Defektmi v kryštalickej mriežke: Prázdne miesta alebo iné poruchy v štruktúre materiálu môžu slúžiť ako "pasce" pre náboj, ale zároveň aj ako potenciálne cesty pre jeho pomalý pohyb (tzv. "skokový" transport).
- Prítomnosťou nečistôt: Ióny rozpustené v materiáli alebo povrchové nečistoty môžu uľahčovať pohyb náboja.
- Teplotou: So zvýšením teploty sa zvyšuje tepelná energia atómov, čo môže uľahčiť prekonávanie energetických bariér pre pohyb náboja.
- Elektrickým poľom: Silné externé elektrické pole môže nútiť náboj k pohybu smerom k elektródam, aj keď je tento pohyb obmedzený.
Katódoluminiscencia ako nástroj pre štúdium náboja
Jednou z pokročilých techník, ktorá umožňuje študovať vlastnosti nevodivých materiálov na mikroskopickej úrovni, je katódoluminiscencia (CL). Tento jav nastáva, keď elektróny s vysokou energiou dopadajú na povrch materiálu. Tieto elektróny excitujú atómy materiálu, ktoré následne emitujú fotóny svetla. Spektrum a intenzita emitovaného svetla poskytujú cenné informácie o chemickom zložení, štruktúre a defektoch materiálu.
V kontexte náboja v nevodivých vrstvách, CL môže byť využitá na nepriame štúdium akumulácie náboja. Napríklad, ak sa na povrchu nevodivej vrstvy nahromadí náboj, môže to ovplyvniť energiu dopadajúcich elektrónov alebo proces rekombinácie excitovaných stavov, čo sa následne prejaví na CL signále. Zmeny v CL spektre alebo intenzite v závislosti od podmienok (napr. čas expozície elektrónovému zväzku, aplikované externé pole) môžu naznačovať prítomnosť a distribúciu náboja.
Štúdium CL vyžaduje špecializované vybavenie, ako sú rastrovacie elektrónové mikroskopy (SEM) s prídavnými detektormi CL. Moderné techniky umožňujú aj kombináciu CL s inými metódami, ako je skenovacia sondová mikroskopia (SPM), čo umožňuje korelatívne merania s vysokým priestorovým rozlíšením.
Korelatívna sondová a elektrónová mikroskopia (CPEM)
Kombinácia rôznych mikroskopických techník, známa ako korelatívna mikroskopia, prináša synergické výhody. Korelatívna sondová a elektrónová mikroskopia (CPEM) spája výhody rastrovacej elektrónovej mikroskopie (SEM) a skenovacej sondovej mikroskopie (SPM), ako je napríklad atomárna silová mikroskopia (AFM).
V CPEM sa využíva špeciálne upravená sonda, často s optickým vláknom, ktorá je umiestnená v blízkosti povrchu vzorky. Táto sonda môže detegovať rôzne fyzikálne veličiny, ako je povrchová topografia, mechanické vlastnosti alebo dokonca lokálne elektrické potenciály. Súčasne s tým, elektrónový zväzok SEM skenuje povrch vzorky a generuje štandardné SEM obrazy a CL signály.
Pri štúdiu náboja v nevodivých vrstvách môže CPEM poskytnúť bezprecedentné informácie:
- Mapovanie povrchového potenciálu: Niektoré SPM techniky, ako je Kelvinova sondová mikroskopia (KPM), umožňujú mapovať rozloženie povrchového potenciálu, čo priamo súvisí s akumuláciou náboja.
- Korelácia topografie a náboja: Porovnanie topografických dát zo SPM s obrazmi z SEM a CL signálmi umožňuje zistiť, či sa náboj akumuluje na určitých povrchových útvaroch alebo defektoch.
- Dynamické merania: Vďaka možnosti presného polohovania sondy a riadenia interakcie s povrchom, je možné vykonávať aj dynamické merania, napríklad sledovať, ako sa náboj šíri alebo disipuje v čase.
Depozícia nevodivých vrstiev: Parylén a iónové naprašovanie
Pre štúdium náboja v nevodivých vrstvách je často potrebné tieto vrstvy cielene pripraviť a modifikovať. Dve dôležité techniky pre prípravu tenkých nevodivých vrstiev sú depozícia parylénu a iónové naprašovanie.
Parylén je polymér, ktorý sa nanáša pomocou techniky depozície z plynnej fázy (CVD). Tento proces umožňuje vytvoriť vysoko uniformné a konformačné vrstvy na povrchoch s komplexným tvarom. Parylén sa vyznačuje vynikajúcimi izolačnými vlastnosťami, chemickou stabilitou a nízkou absorpciou vlhkosti, čo ho robí ideálnym pre aplikácie, kde je dôležitá stabilita a ochrana pred vonkajšími vplyvmi. Pri štúdiu náboja môže byť parylén použitý ako izolačná vrstva, ktorá umožňuje skúmať akumuláciu náboja na jej povrchu alebo v jej objeme.
Iónové naprašovanie (sputtering) je proces, pri ktorom sú atómy z povrchu terča vyrážané dopadom iónov. Tieto uvoľnené atómy následne kondenzujú na povrchu substrátu a vytvárajú tenkú vrstvu. Iónové naprašovanie umožňuje nanášať širokú škálu materiálov, vrátane kovov, oxidov a nitridov, s dobrou kontrolou hrúbky a štruktúry vrstvy. V kontexte nevodivých vrstiev môže byť iónové naprašovanie použité na nanášanie izolačných vrstiev alebo na modifikáciu povrchových vlastností už existujúcich nevodivých materiálov. Napríklad, vytvorenie tenkej kovovej vrstvy na povrchu nevodivej vrstvy môže ovplyvniť jej elektrické vlastnosti a správanie sa náboja.
Praktická realizácia meraní: Príprava sond a meracie techniky
Praktická realizácia meraní náboja v nevodivých vrstvách si vyžaduje precíznu prípravu meracích sond a starostlivý výber meracích techník. V rámci výskumu sa často využívajú špecializované sondy, ktoré sú schopné interakcie s povrchom vzorky a zároveň dokážu detegovať alebo modifikovať náboj.

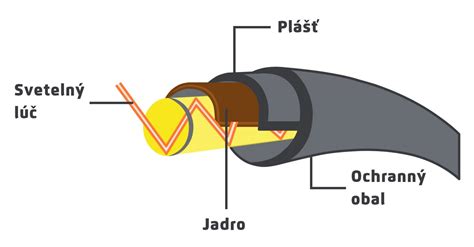

Jedným z prístupov je použitie optických vlákien, ktoré sú chemicky alebo mechanicky upravované na vytvorenie ostrého hrotu. Tieto hroty môžu byť následne pokovené tenkou vrstvou kovu, aby sa zlepšila ich vodivosť a umožnila sa interakcia s elektrickým poľom. Na hrote optického vlákna môže byť vytvorená aj malá apertúra, ktorá slúži na selektívne zberanie svetla emitovaného z malej oblasti vzorky.
Pri meraní sa tieto sondy často upevňujú na rezonančné ladičky (kremenné kryštály), ktoré oscilujú na vysokej frekvencii. Interakcia medzi hrotom sondy a povrchom vzorky generuje sily (napr. šmykové alebo normálové), ktoré ovplyvňujú oscilácie ladičky. Monitorovaním zmien frekvencie alebo amplitúdy oscilácií je možné získať informácie o povrchovej topografii a interakčných silách.
Pri meraní CL signálu sa využíva optické vlákno na zber emitovaného svetla a jeho vedenie k detektoru mimo vákuovej komory. Pokovené vlákna s apertúrou môžu zlepšiť priestorové rozlíšenie CL meraní, pretože umožňujú zber svetla len z malej oblasti priamo pod hrotom.
Príprava týchto špecializovaných sond zahŕňa viacero krokov, ako je leptanie optických vlákien v kyseline fluorovodíkovej (HF), nanášanie tenkých vrstiev pomocou iónového naprašovania alebo depozície parylénu, a precízne lepenie vlákien na ladičky. Každý z týchto krokov vyžaduje starostlivé plánovanie a realizáciu, aby sa dosiahli požadované vlastnosti sondy.
Dôležitosť nevodivej vrstvy v kontexte ZnO varistorov
Aj keď sa tento článok primárne zameriava na náboj v nevodivých vrstvách všeobecne, je dôležité spomenúť, že tieto princípy sa uplatňujú aj v konkrétnych technických aplikáciách. Jednou z takých aplikácií sú ZnO varistory, ktoré sa používajú na ochranu elektroniky pred prepätím.

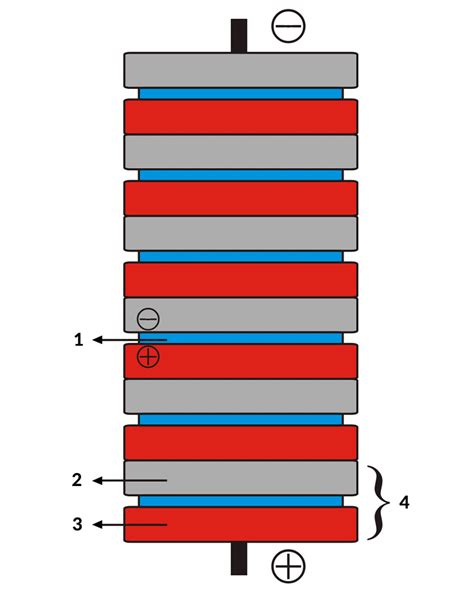

ZnO varistory sú keramické zariadenia založené na zrnách oxidu zinočnatého (ZnO) oddelených medzizrnnými vrstvami. Tieto medzizrnné vrstvy majú nevodivý charakter a hrajú kľúčovú úlohu v prevádzke varistora. V normálnych prevádzkových podmienkach pôsobia tieto vrstvy ako izolanty a bránia priechodu prúdu. Pri prepätí však dochádza k prierazu týchto nevodivých vrstiev, čo umožňuje priechod veľkého prúdu a tým chráni pripojené zariadenie.
Štúdium náboja a degradačných procesov v nevodivých medzizrnných vrstvách ZnO varistorov je preto nesmierne dôležité pre pochopenie ich životnosti a spoľahlivosti. Urýchlené starnutie, spôsobené napríklad tepelným namáhaním, môže viesť k zmenám v elektrických vlastnostiach týchto vrstiev, ako sú zvodové prúdy alebo zmeny na voltampérovej charakteristike. Analýza týchto zmien pomocou pokročilých meracích techník, vrátane tých, ktoré boli opísané v tomto článku, umožňuje lepšie pochopiť mechanizmy degradácie a vyvíjať odolnejšie komponenty.
