Pri plánovaní inštalácie krbových kachlí alebo krbovej vložky do murovaného komína je nevyhnutné dôkladne zvážiť celý proces z hľadiska bezpečnosti, efektivity a dodržania platných legislatívnych predpisov. Hoci sa môže zdať, že pripojenie viditeľného dymovodu k existujúcemu komínu je jednoduchá záležitosť, skrýva v sebe množstvo technických detailov a potenciálnych rizík, ktoré je potrebné poznať a rešpektovať. Správne navrhnutý a nainštalovaný systém nielenže zabezpečí bezpečné odvádzanie spalín, ale tiež prispeje k celkovej tepelnej pohode a energetickej efektívnosti domácnosti.
Funkcia a charakteristika dymovodov
Krbové kachle alebo krbová piecka na drevo produkujú spaliny, ktoré sú obyčajne veľmi horúce. Údaj o teplote na hrdle vývodu býva uvedený v technických listoch kachlí či krbovej piecky a táto teplota môže dosahovať aj viac ako 300°C. Horúce spaliny sú odvádzané ďalej do komína a to pomocou systému dymovodov, ktoré sú obyčajne viditeľné. Dymovody slúžia len na pripojenie kachlí do komína ako viditeľný systém.
Jedným z najbežnejším a najčastejšie používaným systémom je FERRO-LUX. Dymovody FERRO-LUX sú vyhotovené z 2 mm hrubého oceľového plechu. Majú zúžené zásuvné spoje a sú vhodné pre použitie v obytnej zóne, kde sú viditeľné. Dymovody sú vhodné pre suchú prevádzku a tuhé palivá ako prírodné drevo, koks, rašelina alebo uhlie. Štandardne sú dodávané s tepelne odolným čiernym lakovaným povrchom. Preto sa im hovorí aj čierne dymovody. V prípade záujmu je možné dodať aj v sivom farebnom vyhotovení.
Izolovanou verziou dymovodov FERRO-LUX je systém dymovodov nazvaný ISO-LINE, ktorý je vyrobený z nereze. Vďaka svojej dvojplášťovej konštrukcii s integrovanou 15 mm keramickou izoláciou je možné na povrchu dymovodu dosiahnuť nižšie teploty, preto sú ISO-LINE dymovody prvou voľbou, keď sa vyžaduje malá minimálna vzdialenosť od horľavých komponentov budovy, napríklad v domoch s drevenou rámovou konštrukciou. V porovnaní s bežnými dymovodmi sa táto vzdialenosť môže zmenšiť zo 400 mm na 200 mm.
Pre kachle na pelety je vhodný špeciálne prispôsobený systém PELLET-LINE, ktorý má už pri výrobe nainštalované tesnenie na jednotlivých rúrach. Toto zabraňuje úniku jemných prachových častíc pri spaľovaní peliet. PELLET-LINE so svojimi zatiahnutými koncami zasúvania tiež pôsobí mimoriadne elegantne. Maximálna teplota spalín nesmie presiahnuť 200°C.
Požiadavky na murovaný komín pri pripojení krbových kachlí
Ako prvé pri postavení krbu, krbových kachlí ale aj sporákov na drevo musíme dbať na to aký máte komín. Správna výška komína je kľúčová pre jeho funkčnosť. Minimálna výška komína nad úrovňou napojenia vykurovacieho telesa do komína by mala byť minimálne 4 metre. Komín pod úrovňou napojenia vykurovacieho telesa do komína sa neráta! V praxi to značí že ak sme pri zapojení pece použili napríklad 2 kolená a jedna rúra 0,5 m ide vodorovne tak komín by od napojenia pece mal byť vysoký 4+2+0,5= 6,5 m.
Dymovody sa môžu pripojiť k akémukoľvek existujúcemu komínu - murovanému, nerezovému alebo aj sanovanému, ktorý je vyvložkovaný. Spaľovanie dreva prebieha pod podtlakom, čo znamená, že spaliny sú odvádzané „prirodzeným“ komínovým ťahom, pre tento prípad vhodné dymovody pre podtlakovú prevádzku.
V prípade, že nemáte k dispozícii murovaný komín, alebo je starý a nevyhovujúci, je optimálnym riešením trojvrstvový komín z nehrdzavejúcej ocele, aby ste bezpečne odviedli spaliny z obytného priestoru. Umiestnenie Vášho krbu alebo krbových kachlí je u tohto variantu komína pomerne flexibilné, pretože nerezový komín je pripevnený buď k vonkajšej strane domu, alebo pokiaľ chcete ušetriť priestor je možné nerezový komín umiestniť priamo nad krbovú vložku či kachle. Na rozdiel od jednoplášťového dymovodu má dvojplášťový model tepelnú izoláciu medzi vnútornou a vonkajšou rúrou. Táto vnútorná izolačná vrstva zabezpečuje, že teplota na vonkajšom plášti zostáva nízka, a tým sú chránené osoby aj fasáda. V našej ponuke nájdete trojvrstvové nerezové komíny od firiem Schiedel a Jeremias, ktoré sú známe prvotriednou kvalitou a najlepším hodnotením.
Komín zabezpečuje bezpečný odvod dymu a splodín horenia do voľného priestoru. Komín sa skladá z komínového plášťa z nehorľavého materiálu, ktorý musí byť tesný a musí zamedzovať úniku spalín. Ďalej sa skladá z izolácie vkladanej medzi komínový plášť a komínový prieduch. Komínový prieduch je dutina v konštrukcii dymovodu určená na odvádzanie spalín. Prierez komínového prieduchu závisí od typu spotrebiča, jeho výkonu a druhu paliva. Vnútorný povrch komínového prieduchu je hladký a rovný. Dôležitou súčasťou komína je sopúch. Je to otvor v komínovom plášti a slúži na prepojenie dymovodu a prieduchu komína. Vyberací otvor s komínovými dvierkami musí byť súčasťou každého komína. Komínové teleso je v hornej časti ukončené krycou doskou, krycou hlavou a v prípade potreby strieškou.
Podcast 3 Pripojenie spotrebiča ku komínu – Dymovod a správne pripojenie | Schiedel - expert
Moderné systémy a ich prínosy
V kontexte moderných nízkoenergetických a pasívnych domov sa kladie veľký dôraz na tesnosť obálky budovy a minimalizáciu tepelných strát. V tomto kontexte je dôležité venovať pozornosť aj riešeniu komínového systému. Použitie komína s mriežkou v jeho päte, ktorá prepája interiér s exteriérom, môže predstavovať významné tepelné straty. Zadné odvetranie komína, kvôli ktorému je táto mriežka umiestnená, dokáže odviesť zohriaty vzduch, ktorého ohrev ste zaplatili. Ešte horšie je, ak investujete do rekuperácie a tento otvor v päte komína jej činnosť absolútne znehodnotí. Existujú riešenia, ako predísť takýmto stratám a problémom.
Pri rekonštrukcii starých komínov postavených pred rokom 1990 sa často používa vložkovanie komína, čo je proces vyplnenia jestvujúceho komínového prieduchu nerezovými vložkami. Na vložkovanie sa používajú nerezové rúry alebo flexibilné nerezové hadice určené výhradne na tento účel. Nerezové vložky sú žiaruvzdorne certifikované, odolávajú poveternostným vplyvom a korózií. Osádzajú sa väčšinou zhora smerom nadol, v niektorých prípadoch pri úhyboch aj opačným smerom. Vložkujeme vždy „po vode“. Komínové vložky majú na jednom konci rozšírené hrdlo. Toto hrdlo pri montáži orientujeme smerom nahor. Takýmto spôsobom do rozšíreného hrdla vždy vkladá užšia časť. Každý spoj musí byť pevný a musí byť tak zaistený, aby ani pri neskoršom čistení komínových vložiek nemohlo dôjsť k ich rozpojeniu. Vložkovanie komínov je dokonalý, relatívne rýchly a cenovo výhodný spôsob rekonštrukcie starších a nevyhovujúcich komínov a je dôležité najmä kvôli bezpečnosti. Ak je komínové teleso netesné, alebo nemá vhodné parametre, môže dochádzať pri prevádzke k unikaniu dymu mimo telesa komína. Ak je vložkovaný komín rovný bez úhybov je inštalácia komínovej vložky pomerne jednoduchá. Pred samotným vložkovaním je nutné komín vyčistiť. Do vyčisteného komína pripravíme montážne otvory.
Komín na plynový kondenzačný kotol je lepším riešením ako len plastový výfuk. Spaliny z kondenzačného kotla, ktorý je vyústený len plastovým výfukom, okamžite po vyfúknutí skondenzujú, kondenzát spadne na strešnú krytinu a keďže je kondenzát v podstate kyselina, tak dochádza k poškodzovaniu strešnej krytiny. Komín je výrazne viac odolnejší vďaka svojej konštrukcii ako plastový výfuk. Ako proti vetru, tak proti pôsobeniu snehovej pokrývky v zimnom období. Komínové teleso, tým, že je vyššie nad strechou umožní výrazne lepšie rozptýlenie spalín.

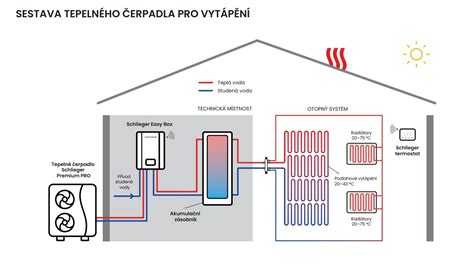

Krby a tepelné čerpadlá: Synergia pre efektívne vykurovanie
Tepelné čerpadlá sa vyznačujú vysokou účinnosťou. V starých budovách sú však často vhodné len čiastočne a dosahujú tam svoje limity, najmä počas obzvlášť chladných dní. V takýchto situáciách sa tepelné čerpadlo môže stať čisto elektrickým vykurovaním s prislúchajúcimi vysokými nákladmi, alebo v horšom prípade zostáva dom studený. V kombinácii s krbom sa však celkový obraz mení.
Tepelné čerpadlá a krby spolupracujú tak, že využívajú svoje silné stránky:
- Tepelné čerpadlá: zabezpečujú konzistentné, energeticky účinné vykurovanie prenosom tepla z vonkajšieho prostredia. Sú vysoko účinné pri miernych teplotách, ale môžu mať problémy pri extrémne chladnom počasí.
- Krby: poskytujú okamžité, lokálne teplo a dopĺňajú tepelné čerpadlá počas chladných období, čím znižujú zaťaženie tepelného čerpadla a celkovú spotrebu elektrickej energie.
Redukcia špičkového dopytu po elektrickej energii a zníženie nákladov na energiu:Zatiaľ čo samotné tepelné čerpadlo dokáže pokryť energetické potreby domu v lete a počas teplejších dní (ak spolupracuje s klimatizáciou), pri extrémne nízkych teplotách má problémy. Krb slúži ako „BOOSTER“ pre takéto chladné dni. Krb vtedy spoľahlivo poskytuje dodatočné teplo, čím zabezpečuje potrebnú tepelnú energiu a znižuje závislosť od tepelného čerpadla. Tým sa zabezpečí teplý dom pre obyvateľov a zníži sa zaťaženie elektrickej siete, pretože tepelné čerpadlo potom môže pracovať pri nižšom zaťažení. Tým sa znižujú osobné náklady na elektrickú energiu a znižuje sa zaťaženie verejnej elektrickej siete.
Legislatíva a povinnosti užívateľa komína
Dodržiavanie platnej legislatívy je základným predpokladom bezpečného a legálneho prevádzkovania krbových kachlí a ich napojenia na komín. Právnické aj fyzické osoby majú zo zákona vyplávajúce povinnosti, ktoré slúžia na ochranu Vášho zdravia, života, aj majetku. Každý je povinný zabezpečovať pravidelné čistenie komínov a vykonávanie kontroly komínov v jej objektoch alebo v priestoroch, ktoré má vo vlastníctve alebo v užívaní, osobou s odbornou spôsobilosťou.
Uvádzame vybrané podrobnosti zo Zákona č.314/2001 Z.z. o ochrane pred požiarmi a Vyhlášky č.401/2007 o technických podmienkach a požiadavkách na protipožiarnu bezpečnosť:
Zákon č.314/2001 Z.z. o ochrane pred požiarmi:
- § 4 - Povinnosti právnických osôb a podnikajúcich fyzických osôb: m) zabezpečovať pravidelné čistenie komínov, vykonávať kontrolu a zabezpečiť odborné preskúšanie komínov osobami s odbornou spôsobilosťou pred pripojením spotrebiča na komín, zámenou lokálneho spotrebiča palív na ústredný alebo etážový zdroj tepla, zmenou druhu paliva a po stavebných úpravách na telese komína.
- § 14 - Povinnosti fyzických osôb: h) zabezpečovať pravidelné čistenie komínov a vykonávanie kontroly komínov v jej objektoch alebo v priestoroch, ktoré má vo vlastníctve alebo v užívaní, osobou s odbornou spôsobilosťou, i) zabezpečiť odborné preskúšanie komínov pred pripojením spotrebiča na komín, zámenou lokálneho spotrebiča palív na ústredný alebo etážový zdroj tepla, pred zmenou druhu paliva alebo po stavebných úpravách na telese komína.
Vyhláška 401/2007 Z.z. o technických podmienkach a požiadavkách na protipožiarnu bezpečnosť pri inštalácii a prevádzkovaní palivového spotrebiča, elektrotepelného spotrebiča a zariadenia ústredného vykurovania a pri výstavbe a používaní komína a dymovodu a o lehotách ich čistenia a vykonávania kontrol:
- § 20 - Lehoty čistenia a kontroly komína: Komín sa musí udržiavať v dobrom technickom stave a musí byť zabezpečená jeho pravidelná kontrola a čistenie. Frekvencia čistenia a kontroly závisí od typu pripojených spotrebičov a paliva. Napríklad, pre spotrebiče na tuhé palivá s tepelným výkonom do 50 kW je lehota čistenia a kontroly štyri mesiace. Pre občasne užívané stavby platí lehota najmenej raz za dva roky. Sadze a kondenzát nahromadené v zbernej časti komínového prieduchu sa musia vyberať pri každom čistení komína.
§ 14 - Všeobecné požiadavky na výstavbu komína a dymovodu: Navrhovaný nový komín a dymovod, rekonštruovaný komín a dymovod a stavebné úpravy na komíne a dymovode musia byť vyhotovené podľa technických noriem alebo podľa schválenej dokumentácie stavieb. Spalinová cesta musí byť navrhnutá a vyhotovená tak, aby komín a dymovod spoľahlivo odvádzali spaliny od pripojeného spotrebiča do vonkajšieho prostredia a aby sa nadmerne nezužoval vnútorný prierez spalinovej cesty.
§ 15 - Komín: Komín treba zhotoviť ako viacvrstvový s komínovou vložkou tepelne a dilatačne oddelenou od komínového plášťa a rozmerovo a tvarovo stálou. Jednovrstvový komín možno zhotoviť len v občasne užívaných stavbách. Vonkajší povrch murovaného komína treba omietnuť alebo obložiť nehorľavými materiálmi až do úrovne krytiny. Montáž komína z dielcov treba vykonať podľa technologického predpisu výrobcu. Komín musí byť označený štítkom umiestneným na komínovom plášti.
Dôležité je tiež dodržiavať normy ako STN EN 15287-1 (Komíny - Navrhovanie, montáž a prevádzkovanie komínov Časť 1: Komíny pre otvorené spotrebiče palív) a STN EN 13384-1 (Komíny. Metódy tepelnotechnického a hydraulického výpočtu. Časť 1: Komíny s pripojením jedného spotrebiča palív).
Zabezpečenie správneho komínového systému je základom pre bezpečnú, efektívnu a komfortnú prevádzku krbových kachlí, ktorý prispieva k celkovej kvalite bývania a nezávislosti od externých dodávok energií. Odborné poradenstvo a výber kvalitných komponentov sú preto nevyhnutné.
