Kovové spojky na streche: Kľúč k pevnosti a odolnosti strešných konštrukcií

Strecha je jedným zo štyroch základných pilierov každej budovy, ktorý ju chráni pred nepriaznivými poveternostnými vplyvmi. Jej konštrukcia, najmä šikmé strechy s drevenými krovmi, si vyžaduje precízne spájanie jednotlivých prvkov pre zabezpečenie stability a dlhej životnosti. V tomto procese zohrávajú kľúčovú úlohu kovové spojovacie prvky, ktoré sú neoddeliteľnou súčasťou moderného stavebníctva. Od univerzálnych uholníkov a ploských spojok až po špecializované trámové spojky a kotvy, tieto komponenty zabezpečujú pevnosť, tuhosť a bezpečnosť celej strešnej konštrukcie.

Význam kovových spojok v strešných konštrukciách

Použitie kovových spojovacích prvkov výrazne zvyšuje tuhosť celej strešnej konštrukcie. Tým sa zabráni nakláňaniu uhla strechy vplyvom zaťaženia, ktoré môže byť spôsobené hmotnosťou strechy samotnej alebo silou vetra pôsobiacou na celú strechu. Toto sa samozrejme premieta do odolnosti konštrukcie a bezpečnosti tých, ktorí budú budovu používať. Tieto spojovacie prvky je možné použiť aj v iných krížových spojoch dreva.

Kotvenie pre ploché strechy zabezpečuje pevné uchytenie jednotlivých vrstiev strešného systému ku konštrukcii strechy. Používa sa pri montáži hydroizolačných fólií, tepelných izolácií aj ďalších strešných prvkov. Oceľové podložky na upevnenie plochých striech sú dodatočným upevňovacím prvkom, ktorý spevňuje strešnú konštrukciu. Ide o nevyhnutný stavebný výrobok, ktorý zaručuje trvalé spojenie strešných konštrukcií. Podložky sú rozdelené do niekoľkých typov v závislosti od účelu a druhu materiálu, z ktorého sú vyrobené. Ochranné podložky, inak známe ako štandardné, sú určené na spevnenie a ochranu spojovaného materiálu na strane skrutky alebo matice. Poistné matice sú dostupné ako pružné podložky alebo ozubené podložky s ozubeným tvarom. Používajú sa na spevnenie spojov drevených konštrukcií. Tesniace modely sa zasa používajú na ochranu skrutkových spojov, ktoré sú vystavené nepriaznivým poveternostným podmienkam vrátane snehu alebo dažďa. Posledné vyrovnávače slúžia na vyrovnanie uhla škár. Podložky sú vyrobené z kvalitnej nehrdzavejúcej ocele. Použitím vhodných materiálov na výrobu podložiek si môžete byť istí, že výrobok splní všetky požiadavky a ochráni konštrukciu. Podložky v našej predajni pre ploché strechy sú prvky vyrobené z najkvalitnejších kovových zliatin. Oceľové podložky majú navyše špeciálny mosadzný alebo zinkový povlak na zvýšenie odolnosti. Ak sa pýtate, ktoré podložky budú vhodné na montáž plochých striech, vyberajte si oceľové podložky v závislosti od materiálov, ktoré budete spájať. Obľúbené oceľové podložky so širokým spektrom použitia sú potiahnuté zinkom alebo mosadzou, čo zvyšuje ich odolnosť. Tvrdené modely sú zasa ideálne vhodné pre konštrukcie, ktoré majú byť odolné voči veľkému zaťaženiu. Pre kovové spoje navyše zvoľte polyamidové alebo PVC podložky, ktoré dokonale utesnia konštrukciu a zabránia korózii. Oceľové podložky na upevnenie plochých striech majú zvyčajne cenu vhodnú pre každého.

Krokvové spojky efektívne spájajú strešné krokvy s väznicou, čím zabezpečujú stabilitu a pevnosť strešných konštrukcií. Tieto praktické prvky využijete najmä pri stolárskych prácach, kde uľahčujú vytváranie bezpečných a trvácnych stavieb. Navyše, vďaka ich jednoduchosti a spoľahlivosti si ich obľúbili profesionálni remeselníci aj domáci majstri.

Samovrtné skrutky WPC sú ideálne na rýchle a spoľahlivé spájanie plechov. Skrutky WSPC sú navrhnuté špeciálne pre kotvenie tvrdých viacvrstvových kompozitov, ktoré obsahujú drevo, plast a kovové časti.

Spojky pre záhradné domčeky z dreva, na stavbu altánkov, pergol či treláží, striech či drobných drevených konštrukcií. Krokvové spojky predstavujú nevyhnutný prvok pri stavbe strešných konštrukcií, kde zabezpečujú spoľahlivé spojenie krokiev s väznicou. Využívajú ich profesionálni remeselníci aj domáci majstri pri stolárskych a tesárskych prácach, najmä tam, kde je potrebná odolnosť a pevnosť. Tieto spojky umožňujú rýchlu montáž a zaručujú dlhodobú stabilitu strechy. Vyrobené z kvalitných materiálov, odolávajú vysokému zaťaženiu aj nepriaznivým podmienkam. Vyrábame produkty v dvoch variantoch: pre pravú alebo ľavú stranu. Pri nákupe si dôkladne overte, ktorú možnosť potrebujete, aby ste si vybrali ten správny produkt.

Drevené krovy šikmých striech a ich konštrukčné zásady

Šikmá strecha sa skladá z krytiny a krovu, ktorý je nosnou konštrukciou zastrešenia. Nosné konštrukcie zastrešenia môžu byť drevené, oceľobetónové, oceľové alebo kombinované. Stále však vedú drevené konštrukcie, najmä pri návrhu šikmých striech rodinných domov. Drevené krovy šikmých striech sú jednou z dvoch hlavných častí zastrešenia, čo znamená, že vytvárajú strešné plochy a nesú krytinu a ďalšie zaťaženie, ktoré na ňu pôsobí (vietor, sneh). Tvoria ich základné tesárske konštrukcie, ktoré sú doplnené latovaním alebo debnením pre montáž krytiny. Jednotlivé krovové sústavy majú svoje prednosti, zvláštnosti, výhody, prípadne nevýhody.

Pri voľbe vhodnej krovovej sústavy na konkrétnu budovu sú rozhodujúce tieto okolnosti: využitie budovy, jej okolité prostredie, sklon strechy v súvislosti s použitou krytinou, spôsob podoprenia nosnej krovovej konštrukcie, voľná šírka a výška strechy a, samozrejme, aj hospodárnosť navrhovaného riešenia.

Každá krovová sústava musí spĺňať tieto konštrukčné zásady:

• Krov musí zaťažovať svoje podpory (steny, stĺpy, piliere) len v zvislom smere. V jazyku tesárov hovoríme, že krov je zviazaný. To docielime klieštinami, väznými trámami alebo oceľovými ťahadlami.
• V obidvoch smeroch, priečnom aj pozdĺžnom, musí byť krovová konštrukcia dostatočne tuhá.
• Priezy jednotlivých krovových konštrukčných prvkov treba navrhnúť jednak s ohľadom na vnútorné sily v nich pôsobiace a jednak s ohľadom na ich zoslabenie tesárskymi väzbami, ako sú výdlaby a zapustenia.
• Väzné trámy sa musia čo najmenej namáhať na ohyb.

Konštrukčné riešenie spojov v drevených konštrukciách

Pevnosť a trvanlivosť jednotlivých drevených konštrukcií je priamo závislá od pevnosti spojov. Spájanie dreva je podmienené vzájomnou polohou prvkov, ich rozmermi a spôsobom a veľkosťou namáhania spoja. Spoje zhotovujeme odborne, presne, starostlivo, a najmä vhodnými spájacími prostriedkami (klince, skrutky, kolíky kovové kotvy, spojky, držiaky, ozubené prstencové záchytky a pod.). Styčné plochy musia byť rovné a musia na seba doliehať tak, aby boli splnené predpoklady statického výpočtu.

Spájaním jednotlivých drevených prvkov sa vytvárajú základné tesárske konštrukcie, ktoré tvoria podstatu drevených krovov. Pozostávajú z vodorovných trámov, zvislých stĺpikov a šikmých vzpier. Vzpery sú väčšinou namáhané tlakom, ale keď sú ťahané a zdvojujú sa, hovoríme o klieštinách. Jednotlivé drevené prvky sa skladajú do sústavy tuhých trojuholníkových polí. Pre trámy namáhané tlakom je vhodný štvorcový alebo kruhový prierez, pre trámy namáhané ohybom obdĺžnikový prierez postavený na výšku a pre ťahané trámy prierez pretiahnutého obdĺžnika v ľubovoľnej polohe. Nesmieme nikdy zabudnúť na zabezpečenie konštrukcie pred vybočením, čo sa dosiahne zavetrovaním.

Najčastejšie tesárske konštrukcie sú sedlá, pásiky, vzperadlá, vešadlá a priečnikové nosníky.

• Sedlo: Krátky trám, ktorým sa vystužuje drevený trám v mieste podpory, zväčša pri väčšom zaťažení a rozpätí. Dĺžka sedla je jedna až dve pätiny rozpätia trámu. Sedlo býva spojené s nosným trámom skrutkovaním, zazubením alebo príchytkami a zoskrutkovaním.
• Pásik: Spolupôsobí pri prenášaní tlaku z trámu na stĺpik, skracuje rozpätie trámu a vystužuje konštrukciu v pozdĺžnom smere. Spojenie všetkých prvkov má byť tuhé a spája sa šikmým alebo vháňaným čapom, zabezpečeným dreveným kolíkom. Dĺžka pásika je zvyčajne 1 000 až 1 500 mm. V prípadoch, keď šetríme drevom, nahrádzame pásiky doskami s prierezom 30/140 mm, ktoré pribíjame k stĺpiku a trámu. Doskové pásiky môžu byť aj zdvojené.
• Vzperadlo: Konštrukcia, ktorej nosný trám je podopretý vzperami, ktorými sa zaťaženie prenáša priamo do podpier. Nosný trám je namáhaný ohybom a vzpery tlakom. Tesárske spoje sú zabezpečené skobami.
• Vešadlo: Skladá sa z hlavného trámu, ktorý je mierne namáhaný ťahom vešiaka a vzpier. Je to konštrukcia, ktorá vešiakmi a vzperami vynáša hlavný trám a prenáša jeho zaťaženie čo najbližšie k podperám. Vešiak namáhaný ťahom je začapovaný do hlavného trámu a ťahovú silu prenáša oceľový strmeň, ktorý obopína hlavný trám a do vešiaka je upevnený svorníkmi. Vzpery sú spojené s hlavným trámom šikmým čapom. Osi vzpery a hlavného trámu sa majú pretínať nad podporou.
• Priečnikový nosník: Pozostáva z horného tlačeného pása a spodného ťahaného pása. Pásy či pásnice sú vzájomne spojené priečnikmi, ktoré vytvárajú najčastejšie trojuholníkovú sústavu. Spojenie prvkov v styčníku môže byť klincové, svorníkové, svorníkové s príchytkami a lepené.

Typy tesárskych väzieb a ich využitie

Podľa vzájomnej polohy spájaných konštrukčných prvkov a účelu rozlišujeme tri základné druhy tesárskych väzieb: pozdĺžne väzby, priečne väzby a zosilňovanie driev.

Pozdĺžne väzby

Pozdĺžnymi väzbami nadstavujeme vodorovné, zvislé a šikmé prvky.

• Zrazy: Na zraz spájame tam, kde je trám podopretý po celej dĺžke alebo len čiastočne, pričom podpora musí vždy byť pod spojením. Čelá zrazov môžu byť tupé, šikmé, klinočelné alebo s čapom. Proti vybočeniu môžeme trámy zabezpečiť tesárskymi skobami, ale aj drevenými alebo oceľovými príložkami tak, aby na každej strane spoja boli minimálne dva svorníky.
• Štepovanie: Pozdĺžne nadstavovanie zvislých stĺpov a šikmých vzpier. Čelá nadstavovaných prvkov sa najčastejšie spájajú prostým čelným zrazom. Prostý zraz, ako spoj použitý pri štepovaní stĺpov, zabezpečujeme pred bočným posunutím tesárskymi skobami alebo okovaním plochou valcovou oceľou, prípadne čiastočne zapustenými drevenými alebo oceľovými príložkami spojenými so stĺpom svorníkmi.
• Plátovanie: V mieste, kde nie je zraz dostatočne podopretý, spájame trámy pozdĺžnym plátovaním. Podobne postupujeme, keď plátujeme dlhšie pomúrnice, ale aj väznice krovu nad stĺpikmi. Plátovanie môže byť rovné, šikmé, rovnočelné, šikmočelné, klesajúce, stúpajúce, jednoduché s ozubom a pod. Spoje ešte zabezpečujeme proti bočnému posunutiu oceľovými svorníkmi a spevňujeme kovovými spojkami. Univerzálne montážne prvky LP s premysleným systémom vŕtania otvorov umožňujú štandardné aj individuálne riešenia. Materiál DX51D + Z275, hrúbka 25mm. Uholníky KW sú určené na drobné stolárske a nábytkárske práce.

Priečne väzby

K najrozšírenejším tesárskym spojom na spojenie dvoch alebo troch drevených prvkov, ktoré sa vzájomne križujú, patrí čapovanie. Aj v prípade, že sa jeden trám končí na druhom tráme, používame tento spoj.

• Čapovanie: Podľa uhla, pod ktorým sa trámy spájajú, rozlišujeme čapovanie pravouhlé alebo šikmé. Spájajú sa ním krokvy v hrebeni, vzpery a pásiky v krove, ale aj priečne trámy k stĺpikom. Základným prvkom tejto väzby je čap na konci jedného prvku a výdlab na druhom.
• Preplátovanie: Používame vtedy, keď sa v konštrukcii križujú dva vodorovné trámy alebo jeden je ukončený na druhom. Preplátovanie sa používa aj na spojenie väzníc a pomúrnic pri valbových krovoch. Rozoznávame úplné alebo čiastočné preplátovanie.
• Kampovanie: Osadzovanie na ozub, ktoré zabráni posunutiu prvku a zároveň šetrí drevo. Nazývame tak určitý druh preplátovania, ktoré je výhodné pri križujúcich sa trámoch namáhaných na ohyb. Kampovanie môže byť jednostranné, obojstranné jednoduché, obojstranné dvojité a obojstranné rybinovité. Používame ho vo väzbe krovu pri spájaní väzného trámu a pomúrnice, väznice a trámu alebo klieštin navzájom.
• Osedlanie: Spoj, ktorým spájame šikmý trám s vodorovným, ako sú napríklad krokva a pomúrnica. V šikmom tráme sa vyreže sedlo, vďaka ktorému šikmý trám dosadne na hornú plochu vodorovného trámu. Spoj ešte zabezpečujeme nárožníkmi, t. j. klincami dlhými 160 až 210 mm.

Zosilňovanie driev

V miestach, kde sú trámy namáhané na ohyb, používame zosilňujúce väzby.

• Rošt: Spojenie dvoch vodorovných trámov tak, aby pri ohybe pôsobili konštrukčne ako celok. Rošty môžu mať rozličné úpravy. Trámy kladieme na seba a pritom dávame pozor, aby boli spojené čo najdokonalejšie a neposúvali sa. Posunutiu zabránime spojením skrutkami, skobami, rozličnými príchytkami, ozubmi, klinmi alebo kombináciou uvedených spôsobov.
• Rozširujúce väzby: Uplatňujú sa najmä pri doskách a fošniach.

Rôzne typy kovových spojovacích prvkov a ich aplikácie

Na trhu existuje široká škála kovových spojovacích prvkov, ktoré sú špecificky navrhnuté pre rôzne účely v stavebníctve, vrátane strešných konštrukcií.

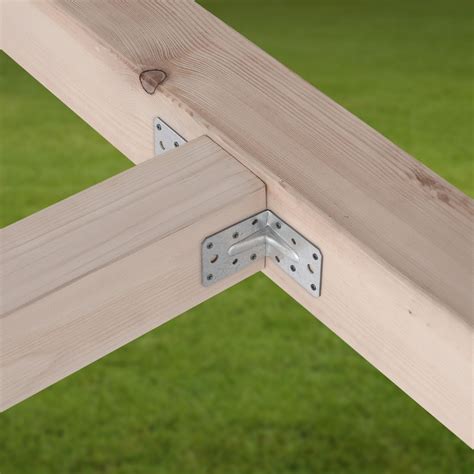

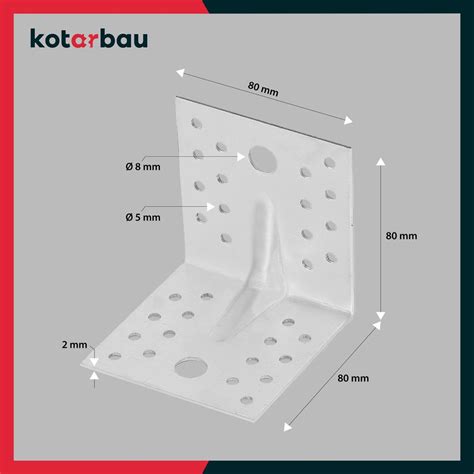

• Uholníky a spojky: Tieto univerzálne prvky sú základom mnohých drevených konštrukcií. Sú určené na spájanie dreva s drevom, betónom alebo oceľou. Existujú v rôznych veľkostiach a tvaroch, vrátane uholníkov s dorazom, širokých uholníkov, nábytkových uholníkov a rohových spojok. Materiály ako pozinkovaná oceľ alebo ušľachtilá oceľ zaisťujú ich odolnosť voči korózii. Napríklad, spojovací uholník pozinkovaný 40 mm x 40 mm x 15 mm je bežným prvkom pre drobné stolárske práce, zatiaľ čo spojovací uholník s výstužným rebrom 70 mm x 70 mm x 55 mm poskytuje vyššiu pevnosť pre náročnejšie spoje.
• Ploché spojky a pásy: Ploché spojky, ako napríklad plochá spojka pozinkovaná 100 mm x 35 mm, sa používajú na spájanie prvkov v jednej rovine. Dierované pásy, napríklad žiarovo pozinkovaný dierovaný pás 12 mm, sú mimoriadne univerzálne a umožňujú vytvárať spoje pod rôznymi uhlami. Používajú sa pri montáži rámov okien, dverí a zárubní, ako aj pri spevňovaní nárožníkov.
• Trámové spojky a závesy: Tieto robustné prvky sú navrhnuté na prenášanie vyšších zaťažení a sú nevyhnutné pri spájaní nosných drevených prvkov. Trámový záves typ A (46 x 105 mm) a typ B (60 x 100 mm) sú príkladmi spojok určených na pevné spojenie trámov. Krokvové spojky, ako napríklad spojka väznica-krokva pravá (32 mm x 32 mm x 170 mm), sú špeciálne navrhnuté na spojenie krokiev s väznicou, čím zabezpečujú celkovú stabilitu strešnej konštrukcie.
• Kotvy a pätky: Kotvy, ako napríklad kotva z plochej ocele pozinkovaná 300 mm x 40 mm x 2 mm, slúžia na pevné ukotvenie konštrukcií k základom alebo iným nosným prvkom. Pätky na hranoly, ktoré nie sú priamo uvedené v zozname, ale sú súčasťou sortimentu tesárskych kovaní, poskytujú stabilnú základňu pre drevené stĺpy.
• Špeciálne spojky: Existujú aj špecializované spojky, ako napríklad rohový uholník plochý pozinkovaný 100 mm x 100 mm x 15 mm, alebo nastaviteľné uholníky určené na presné usadenie prvkov. Dištančné puzdrá, napríklad dištančné puzdro 20 mm x 8,4 mm x 5 mm, sa používajú na vytvorenie presnej medzery medzi spájanými materiálmi.

Materiály a povrchová úprava kovových spojok

Kovové spojky sa vyrábajú z rôznych materiálov s cieľom zabezpečiť ich pevnosť, odolnosť a dlhú životnosť. Najčastejšie sa používa pozinkovaná oceľ, ktorá poskytuje účinnú ochranu proti korózii. Galvanické zinkovanie je bežnou povrchovou úpravou, ktorá zabezpečuje dlhodobú ochranu proti hrdzi. Niektoré prvky sú vyrobené z ušľachtilej ocele (nerezovej ocele), ktorá je prirodzene odolná voči korózii a je vhodná pre náročnejšie aplikácie alebo prostredia s vyššou vlhkosťou.

Okrem pozinkovania sa používajú aj iné povrchové úpravy, ako napríklad práškový nástrek v bielej alebo inej farbe, ktorý dodáva prvkom estetický vzhľad a zároveň ich chráni. Materiál DX51D + Z275 označuje pozinkovanú oceľ s určitou pevnosťou a kvalitou zinkovej vrstvy, čo je bežné pre stavebné kovania.

Montáž a údržba kovových spojok

Správna montáž kovových spojok je kľúčová pre zabezpečenie pevnosti a stability celej konštrukcie. Je dôležité používať vhodné skrutky a klince s dostatočnou dĺžkou a priemerom, ktoré zodpovedajú typu a veľkosti spojky a spájaného materiálu. Pri svorníkových spojoch je potrebné dbať na správne umiestnenie podložiek pod hlavou a maticu, aby sa predišlo otlačeniu dreva. Otvory pre svorníky by mali byť presne vyvŕtané a dodržiavať predpísané vzdialenosti.

Väčšina kovových spojok nevyžaduje špecifickú údržbu po montáži, pokiaľ sú vyrobené z kvalitných materiálov a správne chránené proti korózii. V prípade potreby je možné skorodované časti očistiť a prípadne ošetriť antikoróznym náterom.

Výber správnych spojok pre váš projekt

Pri výbere kovových spojok je dôležité zvážiť niekoľko faktorov:

• Typ a veľkosť spájaných prvkov: Rôzne spojky sú určené pre rôzne rozmery a typy drevených prvkov.
• Zaťaženie konštrukcie: Pre prvky vystavené vyššiemu zaťaženiu sú potrebné robustnejšie spojky s výstužnými prvkami.
• Prostredie: V prostrediach s vyššou vlhkosťou alebo vystavením poveternostným vplyvom sú vhodnejšie spojky z nehrdzavejúcej ocele alebo s kvalitným zinkovým povlakom.
• Estetické požiadavky: V niektorých prípadoch môže byť dôležitý aj vzhľad spojky, preto sú k dispozícii aj prvky s práškovým nástrekom v rôznych farbách.
• Cena a dostupnosť: Na trhu existuje široká škála produktov v rôznych cenových reláciách, čo umožňuje prispôsobiť riešenie každému rozpočtu.

Profesionálni remeselníci aj domáci majstri nachádzajú v širokej ponuke kovových spojovacích prvkov riešenia pre svoje stavebné projekty. Kombinácia precízneho spracovania, kvalitných materiálov a výhodných cien zabezpečuje, že každý zákazník si vyberie niečo, čo ho osloví a splní jeho očakávania.
