Plánovanie elektroinštalácie v novostavbe, akým je bungalov, je kľúčovým krokom, ktorý si vyžaduje dôkladné zváženie a profesionálny prístup. Bez ohľadu na to, či ide o novostavbu, rekonštrukciu alebo menšiu opravu, ešte predtým, ako oslovíte projektantov a zhotoviteľov, si dobre premyslite, ktoré elektrické spotrebiče chcete, kde by mali byť umiestnené vypínače a zásuvky a koľko ich skutočne potrebujete. Toto počiatočné premýšľanie je základom pre vytvorenie funkčnej, bezpečnej a moderným potrebám zodpovedajúcej elektroinštalácie.
Dôležitosť Premysleného Plánovania
Pri plánovaní elektroinštalácie je mimoriadne dôležité v každej miestnosti naplánovať dostatok zásuviek, vypínačov a svietidiel, ale aj to, aby boli umiestnené na správnych miestach a v primeranej výške. Nesprávne umiestnenie alebo nedostatočný počet elektrických bodov môže viesť k nepohodliu, nutnosti používať predlžovacie káble, či dokonca k obmedzeniu funkčnosti priestoru. Je nevyhnutné myslieť na budúcnosť a anticipovať potreby, ktoré môžu vzniknúť s novými spotrebičmi alebo technológiami.
Pravidlo pre novostavbu znie: zásuviek nikdy nie je dosť! Toto tvrdenie vychádza z praktických skúseností, kde sa často ukazuje, že aj po dôkladnom plánovaní sa objaví potreba ďalších elektrických bodov. Preto je rozumné naplánovať o niečo viac, než sa zdá byť nevyhnutné v počiatočnej fáze.
Osvetlenie: Funkčnosť a Atmosféra
Osvetlenie zohráva kľúčovú úlohu v každom interiéri. Najlepšie osvetlenie je nepriame, pretože nevytvára ostré tiene a je príjemné pre oči. Koľko svetiel v priestore potrebujete, závisí od jeho veľkosti, účelu, prirodzeného osvetlenia a atmosféry, ktorú chcete vytvoriť (funkčnú alebo ambientnú). Podľa typu by sa osvetlenie mohlo rozdeliť na bodové (bodové reflektory), pásy a hlavné svietidlá. Nie je dôležitý len počet svietidiel, ale aj to, kde sú umiestnené! Nesprávna farba svetla (napr. príliš studená alebo príliš teplá) môže negatívne ovplyvniť vnímanie priestoru a pohodu obyvateľov.
Sprievodca dizajnového experta pre osvetlenie interiéru | Triky remesla
Zásuvky a Vypínače: Základná Potreba
Každá miestnosť musí mať okrem svietidiel aj dostatok zásuviek a vypínačov. Musia byť na prístupných miestach, v adekvátnej výške a v dostatočnom počte. Je veľmi dôležité, aby zásuvky, vypínače a svietidlá boli umiestnené na primeraných miestach v každej miestnosti a aby ich bol primeraný počet. Premyslené umiestnenie vypínačov pri vstupe do každej miestnosti, dostatočný počet zásuviek pri pracovných doskách v kuchyni, či pri posteliach v spálni, sú samozrejmosťou pri kvalitne navrhnutej elektroinštalácii.
Proces Realizácie Elektroinštalácie v Novostavbe
Proces realizácie elektroinštalácie v novostavbe rodinného domu, najmä bungalovu, je štruktúrovaný a vyžaduje si dodržiavanie postupných krokov:

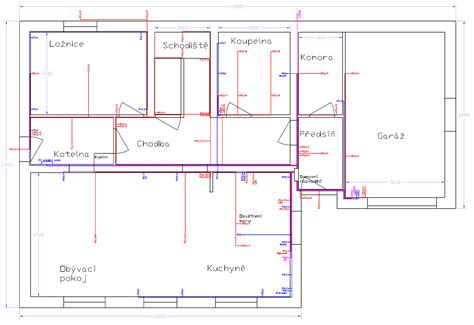

Projekt Elektroinštalácie: Teraz, keď viete, aké elektroinštalácie potrebujete, je čas na ďalší krok. Na základe vašich želaní vám projektant elektroinštalácií (nie elektrikár!) vypracuje plán elektroinštalácie. Tento projekt je nevyhnutný pre získanie presného prehľadu o potrebných materiáloch, trasách káblov a technických riešeniach. Pri návrhu je dôležité myslieť aj na dostatočne veľkú rozvodnú skriňu s rezervou do budúcnosti. Je dobré mať čo najviac poistiek, čo umožňuje lepšiu modularitu a izoláciu jednotlivých obvodov v prípade poruchy.
Výber Kvalifikovaného Elektrikára: Po vypracovaní plánu je čas vybrať si elektrikára. Zle vykonané elektroinštalačné práce môžu spôsobiť výpadky, poruchy spotrebičov alebo dokonca požiar, preto si vyberte elektrikára, ktorému skutočne dôverujete. Pri výbere zohľadnite referencie a hodnotenia zákazníkov, certifikáty a pripravenú ponuku. Najlepšie je zapojiť elektrikára už vo fáze projektovania. Ľudia často volajú elektrikára príliš neskoro, keď je už hotová omietka alebo fasáda, čo komplikuje a predražuje práce.
Hrubá Montáž Elektroinštalácie: V novostavbách sa elektroinštalácia realizuje po postavení hrubej stavby (múrov), ale pred omietaním. Hrubé elektroinštalačné práce zahŕňajú sekanie drážok do stien (drážkovanie), kladenie rúrok na káble a osádzanie krabíc, ťahanie káblov (v priemernom dome 500 - 1 000 m káblov). Rúrky sa kladú vodorovne alebo zvisle (nikdy nie šikmo), nie sú poškodené a vedú sa v páse 20 - 120 cm od podlahy. Vykonávajú sa prípravy pre systémy ako LED pásy (kanál, zásuvka), tienenie, IP ochrana pre vonkajšie osvetlenie, kábel pre alarm a senzory, káble pre kamery, klimatizáciu a fotovoltickú elektráreň; elektrická nabíjacia stanica má samostatný obvod. Všetky káble musia byť v samozhášavých rúrkach. Pred zatvorením stien je nevyhnutné všetko odfotografovať a fotografie prehľadne označiť (najlepšie každá miestnosť do samostatného priečinka). Toto slúži ako nenahraditeľná dokumentácia pre budúce zásahy do elektroinštalácie.
Montáž Elektroinštalácie a Zapojenie: Nasledujú tzv. montážne práce. Káble sa preťahujú cez rúrky bez poškodenia, spoje sa realizujú v krabiciach (nie v stene!). Svietidlá a vypínače musia byť namontované podľa plánu. Musia poskytovať dostatok svetla správnej farby. Pri výbere materiálov je dôležité dbať na ich kvalitu a certifikáciu.
Pravidelné Meranie a Revízie: Pravidelne, každých 8 - 10 rokov v domoch a častejšie v bytových budovách, by sa malo vykonávať meranie a revízia elektroinštalácie. Meranie vykonáva oprávnený elektrikár pomocou meracej techniky. Meranie izolačného odporu ukazuje, či sú káble poškodené alebo opotrebované. Meranie prúdového chrániča (RCD/FID) kontroluje, či vypne systém už pri chybe veľkosti 30 mA. Po dokončení merania elektrikár vydá správu o meraní a projekt vykonaných prác. Ide o dokument, ktorý ukazuje, ako sú v dome reálne vedené káble. Ak ho nemáte, môžete pri vŕtaní do steny prevŕtať kábel.
Pripojenie k Verejnej Elektrickej Sieti: Po dokončení elektroinštalácie nasleduje pripojenie k verejnej elektrickej sieti. To môže urobiť iba technik distribučnej spoločnosti, nikdy nie elektrikár! To si vyžaduje podanie žiadosť o pripojenie, ktorú nájdete na webovej stránke vášho miestneho distribútora elektriny a čakať na schválenie pripojenia. Keď distribučná spoločnosť dostane úplnú žiadosť, do 10 dní by mala vyraziť do terénu, skontrolovať stav rozvodnej skrine, osadiť elektromer a zapojiť odberné miesto do siete. Cena za pripojenie k sieti závisí od požadovaného výkonu (v A/kW), dĺžky pripojovacieho kábla, požadovaných zemných prác a typu rozvodnej skrine.
Rekonštrukcia Elektroinštalácie
Pri rekonštrukcii bytu alebo staršieho rodinného domu sa zvyčajne vykonáva rekonštrukcia/výmena elektroinštalácie. Známky toho, že je potrebná rekonštrukcia/výmena, sú: vek systému nad 25 - 30 rokov, časté vypadávanie poistiek, prehrievanie zásuviek alebo káblov, blikanie svetiel, staršie hliníkové inštalácie a vlhkosť alebo poškodenie stien.
Kompletná Rekonštrukcia: Kompletná rekonštrukcia elektroinštalácie prakticky znamená odstránenie starých rozvodov, sekanie do stien, vytvorenie nových drážok, kladenie nových rúrok a káblov, výmenu rozvodnej skrine, výmenu všetkých zásuviek, vypínačov, svetiel, nové obvody, telekomunikácie a prúdové chrániče (FID). Cena za kompletnú rekonštrukciu elektroinštalácie je orientačne 20 - 40 EUR/m2, čo je pre dom s rozlohou 150 m2 približne 4 000 - 8 000 EUR.
Čiastočná Rekonštrukcia: Čiastočná rekonštrukcia elektroinštalácie je dobrým riešením, keď sú rozvody v budove v solídnom stave, ale niektoré časti jednoducho už nevyhovujú moderným potrebám. Pri čiastočnej rekonštrukcii sa zvyčajne zameriavame na jednotlivé miestnosti, najčastejšie kuchyňu, kúpeľňu, obývačku alebo práčovňu, kde je kvôli novým spotrebičom (indukčná doska, umývačka riadu, klimatizácia, sušička) potrebné pridať nové obvody, presunúť existujúce zásuvky alebo nainštalovať nové. Je potrebné dbať na to, aby bola čiastočná rekonštrukcia vykonaná kvalitne.
Oprava Elektroinštalácií: Ak ide o menšie chyby v systéme, postačí oprava elektroinštalácií. Tá zahŕňa opravy zásuviek, vypínačov a svietidiel, výmenu poistiek, odstránenie skratov, opravu porúch na domácich spotrebičoch a hľadanie chýb v obvodoch.
Inteligentné Elektroinštalácie: Komfort a Moderná Domácnosť

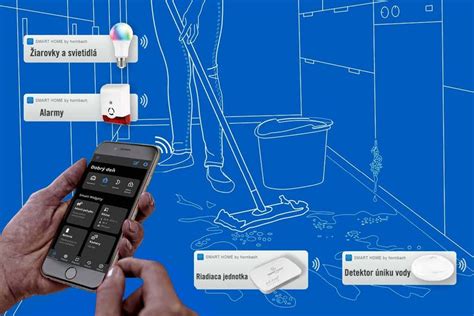

Inteligentné elektroinštalácie umožňujú úplnú kontrolu nad svetlami, tienením, kúrením, klimatizáciou, alarmami a dokonca aj domácimi spotrebičmi. Všetko z jedného miesta alebo na diaľku, cez telefón. Najjednoduchšie a najlacnejšie je zahrnúť inteligentný systém už vo fáze plánovania projektovej dokumentácie. Cena za inteligentné inštalácie v novostavbe sa pohybuje orientačne od 3 000 do 6 000 EUR. Dodatočná montáž je drahšia. Možné sú dva prístupy. Káblový inteligentný systém je najspoľahlivejší a stojí okolo 5 000 EUR (materiál a inštalácia).
Normy a Zodpovednosť
Elektroinštalácia musí byť navrhnutá a zrealizovaná v súlade s platnými normami, najmä STN 33 2000 (súbor pre nízke napätie), STN EN 62305 (ochrana pred bleskom), STN EN 61643 (SPD) a ďalšími súvisiacimi predpismi. Tieto normy zabezpečujú bezpečnosť užívateľov a ochranu majetku.
Článok je informačný, nenahrádza projekt elektroinštalácie ani revíznu správu.
Postup Návrhu Elektroinštalácie v 7 Krokoch
Praktické je postupovať v 7 krokoch, ktoré pokrývajú všetky kľúčové aspekty návrhu a realizácie elektroinštalácie:
- Prípojka a Hlavný Istič: Prvým krokom je vyriešenie spôsobu pripojenia domu k distribučnej sieti a rezervovaného príkonu. Pri návrhu hlavného prívodu odporúčame použiť kalkulačku: Dimenzovanie hlavného prívodu (dom/byt).
- Uzemnenie a HUS: Druhým krokom je riešenie uzemnenia, hlavného pospojovania (HUS), prípadného bleskozvodu a koordinácie SPD (Prepäťových ochrán).
- Návrh Okruhov a Prieřezov: Tretím krokom je návrh počtu a rozdelenia okruhov, prierezov káblov a trás vedenia. Pri väčších vzdialenostiach (napr. garáž, studňa) treba overiť úbytok napätia a prípadne zvoliť väčší prierez (napr. pre DC obvody).

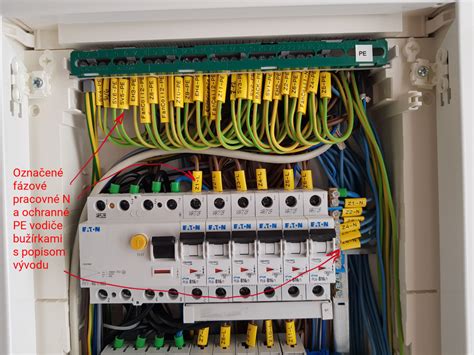

- Domový Rozvádzač: Štvrtým krokom je návrh a usporiadanie domového rozvádzača. Typicky sa delí na hornú časť - SPD, hlavný istič, prípadné prepínacie prvky (napr. agregát) a spodnú časť - prúdové chrániče (RCD) a ističe pre jednotlivé okruhy.
- Prúdové chrániče (RCD) a RCBO: Prúdové chrániče sú kľúčovou súčasťou ochrany pred úrazom elektrickým prúdom. Minimum je jeden RCD pre viac okruhov (napr. väčšiu časť domu). Odporúčané riešenie je viac RCD rozdelených podľa skupín okruhov: kuchyňa, kúpeľne, technická miestnosť, garáž/exteriér, obytné miestnosti. Future-proof / komfort - použitie RCBO (kombinovaný istič s RCD) pre kľúčové okruhy: práčka, sušička, kuchyňa, technická miestnosť, dielňa, wallbox.
- Ochrana pred prepätím (SPD): Musí byť riešená v súlade s externou ochranou (bleskozvod) a typom napájania.
- Zásuvky a Vypínače v Miestnostiach: Piatym krokom je konkrétne rozmiestnenie zásuviek, vypínačov a ovládania svetiel v miestnostiach. Pri návrhu osvetlenia odporúčame článok Ako vybrať svietidlá a osvetlenie pre dom a byt a článok Teplá alebo studená biela?
- Osvetlenie a Regulácia Kúrenia: Šiestym krokom je návrh osvetlenia a systémov regulácie kúrenia, ktoré sa často integrujú do inteligentných systémov.
- Revízia a Dokumentácia: Posledným krokom je výchozia revízia, dokumentácia stavu a úvaha o budúcom rozšírení.
Závisí od veľkosti domu a počtu miestností, ale bežne je rozumné mať samostatné okruhy pre kuchyňu, každú kúpeľňu, technickú miestnosť, garáž alebo dielňu a exteriér. Normy vyžadujú prúdové chrániče pre zásuvkové obvody v obytných budovách s určitými výnimkami. V praxi sa odporúča mať všetky bežné zásuvkové okruhy chránené RCD alebo RCBO.
Pri novostavbách je rozumné počítať s rezervou príkonu, miestom v rozvádzači, chráničkami a prípadne aj pripravenými prívodmi pre FVE (Fotovoltaika) a wallbox (nabíjacia stanica pre elektromobil).
Pri novostavbe rodinného domu alebo väčšej rekonštrukcii je projekt elektroinštalácie prakticky nevyhnutný. Elektrikár sa potom riadi projektom a navrhnutým riešením. Odporúčame postupovať v dvoch krokoch: najprv si pozrieť špecializované články pre kuchyňu, kúpeľňu a technickú miestnosť/garáž a podľa nich si ujasniť požadovaný komfort a počet okruhov. Tento článok je navrhnutý ako „umbrella“ - v časti Sumár nájdete tabuľku 7 krokov elektroinštalácie s odkazmi na všetky kľúčové odborné články a kalkulačky.
Cenové Orientácie
Uvedené ceny sú orientačné a môžu sa líšiť v závislosti od konkrétnych požiadaviek, rozsahu projektu a použitých materiálov.
Kompletná Rekonštrukcia Elektroinštalácie (vrátane materiálu a DPH):
- 1 izbový byt/garsonka/rodinný dom: 2500 - 3500 Eur
- 2 izbový byt/rodinný dom: 3500 - 4300 Eur
- 3 izbový byt/rodinný dom: 4300 - 5100 Eur
- 4 izbový byt/rodinný dom: 5100 - 6000 Eur
Revízia Elektroinštalácie:
- Garsónka: 180 Eur
- 1 - 2 izbový byt/rodinný dom: 180 Eur
- 3 - 4 izbový byt/rodinný dom: 210 Eur
Revízia Bleskozvodu:
- Bytovka (do 2 zvodov): 80 Eur/zvod
- Bytovka (3 - 7 zvodov): 55 Eur/zvod
- Bytovka (nad 8 zvodov): 45 Eur/zvod
- RD (do 4 zvodov): 220 Eur
- RD (5 - 8 zvodov): 290 Eur
Nové Prívody/Káble pre Elektrické Zariadenia:
- Práčka, Sušička, Elektrická rúra, Klimatizácia: od 125 Eur
- Mikrovlnka, varná kanvica - kuchynská linka: 145 Eur
- Umývačka riadu: 125 Eur
- Varná doska 400V: 175 Eur
- Odborné zapojenie nového el.spotrebiča - záruka: 85 Eur
Oprava, Kontrola, Nová Rozvodnica, vrátane Revízie v Byte/Dome:
- Garsónka, 1 - 2 izbový byt/rodinný dom: 455 Eur
- 3 - 4 izbový byt/rodinný dom: 535 Eur
Ďalšie Práce:
- Zapojenie novej varnej dosky: 75 Eur
- Elektrický prívod 1 fázový (istič, kábel v PVC lište do 5 m): 250 Eur
- Elektrický prívod 3 fázový (istič, kábel v PVC lište do 5 m): 290 Eur
- Výmena rozvodnice 1 fázová (do 6 ističov): 210 Eur
- Výmena rozvodnice 3 fázová (do 8 ističov): 250 Eur
Rozpis Elektro-inštalačných Prác (ceny prác bez materiálov):
- Drážkovanie do tehly frézovaním pre káble: od 4,20 Eur/bm
- Montáž zásuvky do inštalačnej krabice a zapojenie: 2,85 Eur/ks
- Montáž vypínača do inštalačnej krabice a zapojenie: 2,35 Eur/ks
- Osadenie inštalačnej krabice: od 1,50 Eur/ks (na omietku) do 6,00 Eur/ks (do betónu)
- Osadenie ističovej skrinky: od 25,00 Eur/ks (na omietku) do 30,00 Eur/ks (pod omietku)
Cena elektroinštalácie rodinného domu zahŕňa omnoho viac úkonov ako len zapájanie drôtikov. Najviac práce je s drážkovaním, sekaním či ukladaním káblov a sadrovaním. Robiť elektroinštaláciu bez projektu je ako putovať neznámou krajinou bez mapy - nakoniec možno prídete do cieľa, ale zaberie vám to omnoho viac času a síl… v tomto prípade rozumej peňazí. Výhodou realizačného projektu je, že väčšinou obsahuje aj výkaz a výmer, takže vďaka nemu získate presnejší odhad ceny materiálu a roboty.
Elektrinu nebudete potrebovať iba na svietenie, vysávanie či pozeranie Netflixu. Pri novostavbách to nemusí byť problém. Developeri prípojky často vopred pripravujú a vám stačí už len nechať si zapojiť elektromer. Odporúčame prípojku vrátane elektromerového rozvádzača nechať prerobiť tak, aby bola tip-top. Pretože keď sa niečo pokazí, opravovať to či prerábať uprostred stavebného ruchu vás bude stáť veeeľa nervov. Čo sa týka ceny za elektrickú prípojku rodinného domu, počítajte s minimálne 700 eurami.
Problémom nie je ani tak cena za jednotlivé zásuvky či vypínače (cca od 4 € za zapojenie), ale skôr zabudnutie na ne. Ak zabudnete na potrebu zásuvky, svietidla či prívodu o veľa metrov ďalej od ostatných, môže to znamenať dodatočné náklady. Napríklad výkonné spotrebiče (klíma, bojler, ohrievače…) musia byť na samostatnom zásuvkovom okruhu s vlastným ističom. To môže znamenať pokojne aj 10 či viac metrov sekania navyše, čo sa pri opakovaní môže vyšplhať na stovky eur.
Slaboprúdové rozvody, ako sú siete pre internet, TV či smart home, sú dnes dôležitejšie než kedykoľvek predtým. Hoci sa niektoré zariadenia spoliehajú na WiFi a Bluetooth, spoľahlivé riešenie pre kvalitné internetové pripojenie, prenos dát, obrazu aj zvuku, je práve štruktúrovaná kabeláž. Súčasťou elektroinštalácie sú často aj zabezpečovacie systémy (alarm) či kamerový systém. Na každú z týchto položiek si budete musieť vyčleniť ďalšie vyššie stovky eur (často aj vyše 1 000 €).
Bleskozvod je dôležitou súčasťou ochrany domu. Posúdenie rizika zásahu bleskom určí projektant. Je vysoko pravdepodobné, že ho budete potrebovať.
Pri plánovaní nezabudnite na dostatočné dimenzovanie prívodov pre objekty ako garáž, dielňa, studňa či exteriérové osvetlenie. Tieto káble sú zvyčajne hrubšie a drahšie.
Do ceny elektroinštalácie nezabudnite započítať revíziu. Revízia elektroinštalácie domu nie je len nutné zlo, ale predovšetkým záruka bezpečnosti a podmienka pre poisťovne. Revízia sa robí zvlášť na elektroinštaláciu, na bleskozvod a na prípojku.
Cena elektroinštalácie jednopodlažného rodinného domu (bungalovu) s plochou cca 100 m2 začína tesne pod 3 000 € vrátane DPH a revízie. Suma sumárum - sme tam za nejakých 4 300 € vrátane DPH. S touto sumou by ste však mali počítať ako s minimom.
Odporúčania pre Investora
- Dôkladne si premyslite, kde chcete mať zásuvky, vypínače svietidlá či pevné spotrebiče.
- Ak budete robiť v čo najkratšom čase naraz prípojku, bleskozvod aj elektroinštaláciu domu, môžete ušetriť na povoleniach či projektovej dokumentácii.
- Elektroinštalácia - to nie je len zapájanie drôtikov. Najviac roboty je práve s drážkovaním, sekaním či ukladaním káblov a sadrovaním.
- Na výkopové práce okolo prípojky či bleskozvodu je elektrikárov škoda. Rovnako dobre, no za zlomok ceny to zvládne pomocná sila.
- Sú aj veci, na ktorých šetriť neodporúčame - a to bezpečnosť, spoľahlivosť a kvalita.
Pri výbere materiálov a dodávateľov:
- Vyberajte overených elektrikárov s dobrými referenciami. Nezabúdajte na to, že pokaziť sa môže čokoľvek a elektrikár by mal na svoju prácu poskytovať záruku.
- Siahnite po overených značkách elektroinštalačných prvkov ako Legrand, ABB, Schneider Electric a pod., aby vám zásuvky, vypínače, svietidlá a ďalšie elektroinštalačné prvky vydržali dlhé roky.
- O revíznych technikoch platí to isté, čo sme písali o elektrikároch. Vyhnite sa tým, ktorí robia revízie len od stola, ale veľmi lacno. Skutočná revízia si vyžaduje dôkladnú obhliadku a viaceré merania.
