Komín predstavuje mimoriadne dôležitú súčasť každej stavby, ktorá kladie vysoké nároky na svoju funkčnosť a bezpečnosť. Bez neho sa zaobíde len veľmi malé percento rodinných domov, čo podčiarkuje jeho nevyhnutnosť v modernom bývaní. Vzhľadom na prísne požiadavky v oblasti bezpečnosti prevádzky musí byť komín navrhnutý individuálne pre každú stavbu na mieru. Keďže je komín neoddeliteľnou súčasťou hrubej stavby, o jeho realizácii je nevyhnutné rozhodnúť už vo fáze projektovej prípravy.
Premýšľanie dopredu pri projektovaní komína
Pri projektovaní komína je kľúčové myslieť nielen na súčasné potreby, ale aj na budúcnosť. Je potrebné dôkladne naplánovať spôsob vykurovania a vetrania. Vhodné je tiež zvážiť možnosť pripojenia kachľovej pece alebo kozuba v budúcnosti. Tieto prvky môžu slúžiť nielen ako romantické spestrenie chladných dní, ale aj ako spoľahlivá rezerva pre prípad nepredvídateľných udalostí, ako je porucha vykurovacieho kotla, prípadne výpadok v dodávkach plynu alebo elektrickej energie. Napájanie jednotlivých typov spotrebičov na komín sa riadi prísnymi pravidlami, pričom každý typ spravidla vyžaduje vlastný prieduch.
Funkcia komína a jej technické aspekty
Základnou úlohou komína je bezpečné odvádzanie spalín z miesta ich vzniku do voľného ovzdušia. Toto kľúčové funkčné kritérium je zabezpečené správnym návrhom priemeru prieduchov a celkovej výšky komína, vrátane jeho výšky nad strechou. Tieto parametre sú priamo závislé od druhu pripojených spotrebičov, ich počtu, výkonu a použitého paliva.
Pre bežné vykurovanie rodinných domov či bytov plynom, bez špeciálnych požiadaviek na potrebu tepla, postačuje priemer prieduchov 140 mm. Podľa platnej legislatívy, konkrétne Prílohy č. 6 k vyhláške Ministerstva životného prostredia č. 338/2009 Z. z., musí byť výška komína nad strechou minimálne 3 metre pre zariadenia s výkonom od 1,2 MW a viac. Táto výška môže byť znížená len na základe odborného posúdenia.

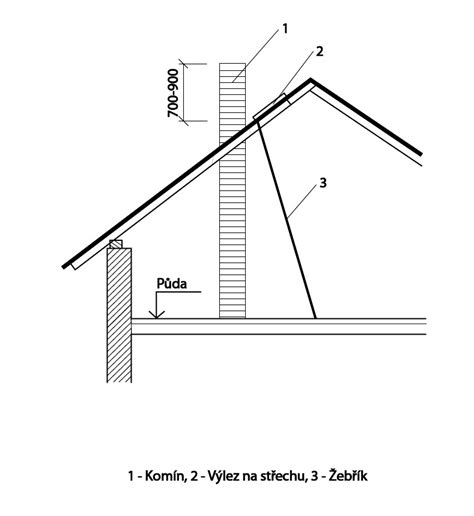

V prípade šikmej strechy so sklonom do 20° alebo o plochej streche sa táto minimálna výška o 0,5 metra zvyšuje. Z geometrie šikmej strechy vyplýva, že čím bližšie je komín k hrebeňu, tým menšia je jeho požadovaná výška nad strešnou krytinou. Táto poloha má svoje výhody: menšia časť povrchu komína sa ochladzuje a je vystavená negatívnym poveternostným vplyvom, čo je výhodné aj zo statického hľadiska, pretože zabezpečenie stability komína je jednoduchšie.
Bezpečnosť pri zabudovaní komína
Veľmi prísne pravidlá platia aj pre zabudovanie komína do stavebných konštrukcií, predovšetkým v oblasti kontaktu s horľavými látkami. Spoje komínového telesa musia umožňovať nielen dilatáciu voči ostatným stavebným konštrukciám, ale predovšetkým zabezpečovať požiarnu bezpečnosť. Projektovú dokumentáciu komína schvaľuje pred samotnou realizáciou odborne spôsobilá osoba, čím sa garantuje súlad s platnými normami a predpismi.
Estetika a funkčnosť nadstrešnej časti komína
Už v úvode bolo naznačené, že komín nie je len funkčnou nevyhnutnosťou, ale aj významnou súčasťou exteriéru domu. Keď už komín na streche máme, je pochopiteľné, že chceme, aby vzhľad jeho nadstrešnej časti harmonizoval s celkovým dizajnom domu. Je však dôležité uvedomiť si, že ide o extrémne namáhanú časť komína, vystavenú nielen poveternostným vplyvom, ale aj účinkom spalín.
Existuje viacero možností, ako esteticky a zároveň funkčne vyriešiť nadstrešnú časť komína. Azda najjednoduchšou je využitie prefabrikovaných dielcov priamo od výrobcov kompletného komínového telesa, ktorí dnes ponúkajú široký výber dizajnov. Pri rekonštrukciách je možné komín domurovať ostro pálenými mrazuvzdornými alebo šamotovými tehlami, ktoré sa následne môžu aj omietnuť. Veľmi atraktívny vzhľad poskytuje aj obklad z rôznych moderných materiálov, ako je plech, plechové šablóny, vláknocementové šablóny, bridlica, keramický alebo betónový obklad a pod.
Výber komínového telesa a jeho vplyv na vykurovanie
Postaviť kvalitné a zároveň bezpečné komínové teleso nie je jednoduchá úloha. Vyžaduje si to nielen dôkladné poznanie legislatívy a bezpečnostných predpisov, ale aj precízne naprojektovanie a oboznámenie sa s montážnym návodom. Komínové teleso je konštrukcia, pri ktorej realizácii je nevyhnutná maximálna precíznosť.
Na výber vhodného komínového telesa má zásadný vplyv spôsob vykurovania. V súčasnosti sa do popredia dostávajú ekologické, cenovo dostupné a zároveň úsporné vykurovacie zariadenia. Moderným trendom v oblasti energetiky a vykurovania sa musí prispôsobiť aj komín, ktorý má významný vplyv na účinnosť celej vykurovacej sústavy a celkový komfort bývania. Navrhovanie komínov je špecifická oblasť regulovaná špeciálnymi normami a zákonmi, ktoré stanovujú konkrétne podmienky pre komínové teleso. Mimoriadnu pozornosť by komínovému telesu mali venovať všetky zúčastnené subjekty - stavebník (investor), projektant, stavebná firma aj subjekt vykonávajúci na stavbe dozornú činnosť.
Projektant musí navrhnúť komín, ktorý bude nielen spĺňať súčasné požiadavky užívateľa, ale bude pripravený aj na budúce potreby. Pred samotným návrhom komínového telesa je nevyhnutné poznať konkrétny spotrebič, ktorým bude budova vykurovaná. Zvolený zdroj vykurovania a typ vykurovacej sústavy sú rozhodujúcimi faktormi, podľa ktorých je možné komín správne nadimenzovať.
V súčasnosti sa čoraz viac uprednostňuje použitie nízkoteplotnej a kondenzačnej techniky, ktorá prináša výrazné úspory spotreby vykurovacích palív a tým aj finančných nákladov. Využitie kondenzačnej techniky si vyžaduje vybudovanie komína, ktorý je dostatočne odolný proti vlhkosti. Komínové teleso by malo byť viacvrstvové s vnútornou vložkou, ktorá je dilatačne a tepelne oddelená od komínového plášťa. Toto je jeden z dôvodov, prečo už nemožno použiť staršie typy hliníkových vložiek v niektorých aplikáciách.
Podľa platnej vyhlášky MV SR číslo 401/2007 Z. z. možno hliníkovú vložku použiť len na odvod spalín zo spotrebiča na plynné palivo, pričom teplota spalín v dymovom hrdle nesmie prekročiť 250 °C. Rovnako sa tento typ vložky môže použiť aj na odvod spalín, ktorých teplota je určená výpočtom podľa technickej normy STN EN 13 384-1: 2005 Komíny. Metódy tepelnotechnického a hydraulického výpočtu. Časť 1: Komíny s pripojením jedného spotrebiča palív, za predpokladu, že ich teplota v celej dĺžke dymovej cesty neprekročí rosný bod. Mimoriadne prísne požiadavky na tepelnú odolnosť spĺňajú napríklad šamotové vložky.
Podcenenie projektovej fázy pri stavbe komína môže viesť k vzniku porúch a následne k finančne náročným a často nedostatočne účinným opravám. Odporúča sa navrhovať komín do stredu budovy, čím sa zabezpečia optimálne rozptylové podmienky vo voľnom prúdení vzduchu. Projektovú dokumentáciu musí pred samotnou realizáciou schváliť revízny technik a podľa nej je potrebné postupovať pri stavbe komínového telesa.
Kľúčové parametre pre správnu funkciu komína
Správne navrhnutý komín musí mať takú účinnú výšku, prierez a vyústenie, aby sa docielil potrebný ťah. Pri určovaní výšky komínového telesa je nevyhnutné dodržiavať legislatívne požiadavky. Pri projektovaní a realizácii stavieb, ktoré sú zdrojmi znečisťovania ovzdušia, medzi ktoré patria aj komíny (malé zdroje znečistenia ovzdušia), je potrebné zvoliť prijateľné technické riešenie. Podmienkou na vydanie pozitívneho vyjadrenia k stavebnému povoleniu je zabezpečenie vypúšťania emisií znečisťujúcich látok do ovzdušia čo najmenším počtom výduchov alebo komínov. Toto pravidlo však neplatí v prípade, že vyšší počet výduchov nemá vplyv na hodnoty určených emisných limitov.
Najnižšia výška komína sa určuje na základe hmotnostného toku znečisťujúcej látky a koeficientu charakterizujúceho jej škodlivosť. Podľa vyhlášky MŽP číslo 338/2009 Z. z., ktorou sa vykonávajú niektoré ustanovenia zákona o ovzduší, musí byť výška vyústenia komína alebo výduchu nad terénom minimálne 4 metre. Dôležité je však dodržať aj prevýšenie ústia komína nad šikmou a plochou strechou.
Ako nainštalovať komínovú vložku a klapku | This Old House
Pri zariadeniach s výkonom do 0,3 MW sa treba riadiť požiadavkami stanovenými STN EN 15287-1: 2008 Komíny. Navrhovanie, montáž a prevádzkovanie komínov. Pre spaľovacie zariadenia s výkonom od 0,3 MW do 1,2 MW musí byť prevýšenie komína nad šikmou strechou najmenej 1 meter, pri plochej streche 1,5 metra. Pri výkone zariadení nad 1,2 MW musí byť výška komína nad šikmou strechou 3 metre a nad plochou strechou 3,5 metra.
Nevhodný návrh komínového telesa môže mať za následok požiar, poškodenie komínovej konštrukcie, ale aj nefunkčnosť vykurovacieho zariadenia. Nevyhnutnou súčasťou stavby komína je stanovenie priemeru prieduchu. Komínové prieduchy sú dutiny v konštrukcii dymovodu, komína a komínovej vložky, určené na odvádzanie splodín do voľného ovzdušia. Prierezy komínových prieduchov sa volia podľa typu pripojeného spotrebiča a jeho výkonu. Ak priemer prieduchu nezodpovedá výkonu spotrebiča, stráca spotrebič na účinnosti, čím dochádza k zvyšovaniu nákladov na vykurovanie.
Výpočet priemeru prieduchu je úlohou projektanta. Pre bežnú bytovú výstavbu a rodinné domy je návrh prieduchu relatívne jednoduchý. Pre rodinný dom bez ďalších špecifických požiadaviek na potrebu tepla postačuje priemer 140 mm. Tento priemer môže byť väčší v prípade, že účinná výška komína je nižšia ako 6 metrov. Priemer prieduchu sa stanovuje individuálne, na základe viacerých údajov.
Vzťah neúčinnej výšky k účinnej výške prieduchu by mal byť v pomere L1 = 1/10 × L, kde L je účinná výška komínového prieduchu a L1 predstavuje neúčinnú výšku komínového prieduchu. Pri vykurovaní rodinných domov či bytov zemným plynom postačuje priemer prieduchov 140 mm. Pre odvod spalín z kozubovej vložky je potrebný priemer 160 až 200 mm, z kachľovej pece 180 až 200 mm a z otvoreného kozuba 200 až 300 mm.
Kombinované vykurovanie a viacprieduchové komíny
V súčasnosti sa do popredia dostáva možnosť kombinácie viacerých spôsobov vykurovania. Dôvodom sú rastúce ceny za fosílne energie, nové predpisy o úspore energií, neistá situácia v zásobovaní (napríklad zemným plynom) a v neposlednom rade rastúce ekologické povedomie. Flexibilitu a prevádzkovú bezpečnosť možno užívateľovi zabezpečiť komínovým telesom vhodným na všetky druhy vykurovacích palív. Pripojenie viacerých druhov paliva na jeden prieduch však súčasná európska legislatíva nepovoľuje, preto je nevyhnutné navrhnúť a postaviť viacprieduchový komín. K jednému prieduchu sa pripája vykurovacie teleso, ktoré sa využíva ako hlavný zdroj tepla. Na druhý prieduch sa pripája druhý spotrebič, spravidla na tuhé palivá, ktorý možno použiť ako pomocný zdroj tepla pri výpadku dodávky elektrickej energie alebo zemného plynu. Týmto spôsobom sa zabezpečí určitá nezávislosť od centrálnych zdrojov vykurovania a predovšetkým požadovaná tepelná pohoda vnútorného prostredia. Na rozdiel od starších typov komínov majú nové komínové systémy univerzálne použitie. Zmena paliva sa tak stáva menej problematickou. Užívateľ si môže vybrať z viacerých vykurovacích spotrebičov a rozhodnúť sa medzi viacerými druhmi palív - plyn, drevo, pelety, štiepka atď.
Požiarne rizika a dodržiavanie bezpečných vzdialeností
Komínové teleso a jeho prevádzka sú častými príčinami vzniku požiarov. Ide o stavebnú konštrukciu, ktorá patrí k najviac namáhaným častiam stavby. Pri používaní tepelných spotrebičov a vykurovacích telies je z tohto dôvodu nevyhnutné zabezpečiť prevádzku týchto zariadení tak, aby sa predchádzalo vzniku požiarov. Pri stavbe komína je dôležité dodržiavať bezpečnú vzdialenosť horľavých látok a konštrukcií od plášťa komína alebo palivového spotrebiča. Obzvlášť dôležité je to v prípade neoverených komínov, komínových systémov a zložených komínov.
Minimálne vzdialenosti drevených konštrukcií od povrchu komínového plášťa a od prieduchu komína určuje výrobca komínového telesa. Podľa vyhlášky MV SR číslo 401/2007 Z. z. musí byť medzi telesom komína a drevenou konštrukciou dodržaný odstup minimálne 50 mm. Priestor medzi komínom a horľavou plochou musí byť trvale dobre odvetrávaný. Nemenej podstatná je aj vzdialenosť častí stavby zhotovených z horľavých látok alebo vstavaného nábytku od čistiacich otvorov komínového telesa, ktorá musí byť minimálne 60 cm. Pokiaľ je zabezpečená ochrana proti sálaniu, postačuje vzdialenosť 30 cm. Rovnako aj podlahy z horľavých materiálov pod čistiacimi otvormi treba chrániť nehorľavými materiálmi.
Materiály a montáž komínových systémov
Na stavbu komína možno použiť rôzne materiály. Odporúča sa, aby sa výstavba zabezpečila zaškoleným pracovníkom výrobcu komínového telesa. Pri výbere vhodného komína zohráva dôležitú úlohu aj rýchlosť a jednoduchosť jeho montáže. Podstatou systémových komínov je, že ich tvoria kompatibilné prvky. Výsledkom je výrazné skrátenie času ich výstavby, vylúčenie porúch a úspora nákladov.

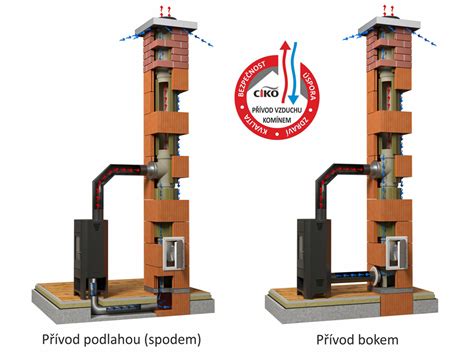

Montáž komínového systému, ktorý pozostáva zo šamotovej vložky, izolácie a špeciálnych komínových tvárnic, predstavuje v súčasnosti už pomerne jednoduchý proces. Pri stavbe komína treba postupovať presne podľa projektovej dokumentácie a samotného montážneho návodu. Komínové teleso sa realizuje na základ alebo na konštrukciu hrubej podlahy. Tvárnice sa spájajú klasickou maltou. Aby sa zabránilo prieniku malty do odvetrávacích otvorov, treba pri výstavbe systémového komína použiť špeciálnu maltovaciu šablónu. Tá umožňuje presné a úsporné nanášanie malty. V prípade stavby komína so zadným odvetrávaním je dôležité dodržať správny spôsob kladenia tepelnej izolácie do komínovej konštrukcie. Spoj izolácie musí byť v osi kolmej na stenu tvárnice, čím sa zabráni upchatiu kanálikov zadného odvetrávania.
Súčasťou komínového systému je aj šamotová vložka. Predpísaný systém spájania šamotových vložiek je potrebné presne dodržať, pričom spoje je nutné vyškárovať špeciálnym škárovacím materiálom. Cementová malta má síce podobný vzhľad, jej odolnosť proti vysokým teplotám a vlhkosti je však odlišná. Pri jej použití dochádza k porušeniu spoja a strate tesnosti komínového prieduchu.
Dymovody a sopúchy - dôležité komponenty
Pri stavbe komínového systému je potrebné zohľadniť aj napojenie dymovodu. Dymovod je konštrukcia s prieduchom určená na odvod spalín zo spotrebiča do vonkajšieho prostredia. Dymovody by mali byť navrhnuté čo najkratšie, s plynulými zmenami smeru a minimálnou nerovnosťou vnútorného povrchu. Pri návrhu je potrebné zohľadniť tepelnú rozťažnosť materiálu, z ktorého je dymovod vyrobený. Medzi dymovodom od spotrebiča a vnútornou hranou napojovacieho kusu na dymovod musí byť dilatačná medzera minimálne 0,5 cm. Ideálne je využiť prechodový kus - redukciu priamo od výrobcu komínového systému. Napojovací kus je potrebné vyviesť kolmo na stenu komínovej tvárnice, nikdy nie cez roh tvárnice, pretože by sa tak prerušilo prúdenie vzduchu v zadnom odvetrávaní. Okrem iného musí dymovod disponovať dostatočným počtom čistiacich otvorov, aby sa dal pravidelne čistiť a kontrolovať.
Ďalšou nevyhnutnou súčasťou komína je sopúch. Ide o otvor v komínovom plášti, ktorý slúži na pripojenie dymovodu na prieduch komína. Sopúchy musia byť priame, krátke a s prierezom nie väčším, ako je prierez komínového prieduchu.

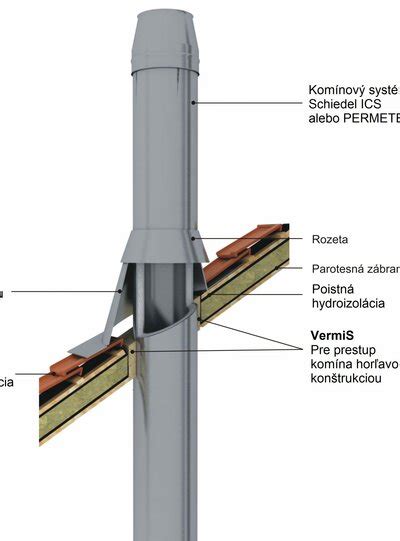

Prestup komína cez strešnú konštrukciu a jeho izolácia
Riešenie prestupu komína cez strešnú konštrukciu nie je jednoduchá záležitosť. Komínová konštrukcia nie je dimenzovaná na to, aby preniesla zaťaženie stropov, prievlakov alebo iných stavebných dielcov. Otvor v strešnej konštrukcii musí byť o 3 až 6 cm väčší ako je vonkajší rozmer komína, pričom túto medzeru je potrebné vyplniť nehorľavými izolačnými materiálmi. V oblasti prechodu komína strešnou konštrukciou je nevyhnutné komínovú hlavu oplechovať. Používa sa klampiarske oplechovanie alebo flexibilné systémy utesnenia, ktoré sú na trhu dostupné. Ak sa použijú prefabrikované obklady, ktoré sa končia nad rovinou strechy, realizuje sa oplechovanie ešte pred montážou komínovej hlavy. Prechod medzi komínom a oplechovaním sa prekryje prefabrikovanou komínovou hlavou - prefabrikovaným komínovým plášťom. Oplechovanie by sa malo vytiahnuť na konštrukciu komína aspoň do výšky 20 až 30 cm nad úroveň strešnej krytiny.
V šikmej streche je potrebné realizovať dva prestupy, a to cez strop alebo podhľad a potom cez strechu. Správne vyriešenie detailu napojenia krytiny na komíny z hľadiska hydroizolácie je pri šikmých strechách veľmi dôležité. Riešenie prestupu komínového telesa v plochej streche je jednoduchšie, pretože sa vyhotovuje len jeden prestup cez strop. V okolí prestupu sa po obvode komínového telesa aplikuje hydroizolačná fólia. Aby sa predišlo zatekaniu, je potrebné fóliu potiahnuť až pod atikový plech. V nadstrešnej časti a v mieste styku so strešným plášťom je potrebné komín tepelne zaizolovať, aby nevznikli problémy s kondenzáciou spalín.
Ukončenie komína a jeho ochrana
V závere stavby komínového telesa je potrebné vyriešiť spôsob jeho ukončenia. Nadstrešná časť komína je najviac namáhaná, a to nielen poveternostnými vplyvmi, ale aj korozívnymi účinkami spalín. V nadstrešných častiach komínov sa dnes používajú obmurovky, ale aj opláštenie realizované pomocou prefabrikovaných dielcov. Podmienkou je, že musia byť vyrobené z nehorľavých stavebných materiálov. Ochrana komínovej hlavy obmurovkou si vyžaduje najmä kvalitný materiál a precíznu remeselnú prácu.
Vzhľadom na rýchlosť montáže a ochranu komína sa v súčasnosti používajú predovšetkým prefabrikované dielce. Komínové hlavy prefabrikovaných dielcov nepotrebujú krákorcovú dosku, pretože sa nasadzujú priamo na ústie komína. Oplechovanie sa musí vytiahnuť pod obklad do výšky, ktorá je závislá od sklonu strechy a polohy komína v strešnej konštrukcii. Ako obklady komínových hláv sa používajú rôzne dosky alebo šablóny strešných krytín (napríklad vláknocementových, plechových, bridličnatých a podobne). Montujú sa väčšinou na spodné nosné konštrukcie, ktoré sa upevňujú priamo na komín. Tesné obloženie komína má zamedziť riziku vznietenia horľavých stavebných materiálov použitých v spodnej nosnej konštrukcii obkladu.
Záver a dôležitosť dodržiavania predpisov
Ak sa pri stavbe komína dodržia všetky technologické ako aj všeobecne platné právne a normatívne predpisy, nič nebude brániť jeho správnej funkcii a dlhej životnosti. Ing. Maroš Plško, technický riaditeľ firmy Schiedel Slovensko, zdôrazňuje, že sa často stretávame s problematikou, ako správne určiť ústie komína v závislosti na okolitých podmienkach. Emisie zo stacionárnych zdrojov sa musia do ovzdušia odvádzať tak, aby nespôsobovali významné znečistenie ovzdušia.
Pre najpoužívanejšie spaľovacie zariadenia s MTP < 0,3 MW sa poloha ústia komína alebo výduchu a jeho prevýšenie nad strechou samotnej budovy určuje podľa technickej normy STN EN 15287 - 1+A1 Komíny. Navrhovanie, montáž a prevádzkovanie komínov. V prípade spaľovacích zariadení s výkonom od 0,3 MW do 1,2 MW musí byť prevýšenie komína nad šikmou strechou najmenej 1 m, pri plochej streche 1,5 m. V prípade, že navrhujete spaľovacie zariadenie s odvodom spalín, je odporúčané kontaktovať odbornú firmu, ktorá vám pomôže s návrhom a realizáciou komína.
Všeobecne platí, že účinná výška komína (t.j. výška od napojenia spotrebiča - kotla, krbovej vložky, kachlí) by mala byť minimálne 5 metrov. Samotný komín, keď prejde cez strešný plášť, by mal byť vyšší o 65 cm, ako je najvyšší bod na streche, čiže hrebeň, ak sa osovo komín nachádza do 2 metrov od hrebeňa. Ak je komín vo väčšej vzdialenosti od hrebeňa, treba viesť pomyselnú priamku z hrebeňa pod uhlom 10°. Pri plochých strechách (do 20° sklonu) musí ísť komín 1,0 m nad najvyšší bod strechy.
Pri montáži komína je dôležité dbať na správne umiestnenie čistiaceho otvoru a na zaistenie voľného prístupu ku komínovým dvierkam. Napojenie krbovej vložky na komín sa odporúča pomocou hrubostenných dymovodov. Kovové komínové systémy získali v poslednej dobe popularitu vďaka svojmu vzhľadu a funkčnosti. Je dôležité dodržať bezpečnú odstupovú vzdialenosť od horľavých materiálov. Výšku komína nad strechou určuje STN EN 15287-1. Pre tuhé palivá platia pravidlá - výška vyústenia nad hrebeň strechy min. 40 cm alebo tiež kolmica voči streche z ústia komína s dĺžkou min. Pri plochých strechách musí ísť komín 1,0 m nad najvyšší bod strechy. Tesné napojenie spotrebiča na komín zaručujú špeciálne prechodky. Pri prechode stenou z horľavých materiálov je potrebné použiť špeciálne protipožiarne materiály.
