Správne nastavenie vôle ventilov je jedným z najdôležitejších, no často prehliadaných aspektov údržby motora. Táto precízna operácia, ktorá sa týka výhradne motorov bez hydraulických zdvíhadiel (hydroštelov), priamo ovplyvňuje výkon, spoľahlivosť a celkovú životnosť vášho stroja. Vôľa ventilov, definovaná ako drobná medzera medzi ventilom a jeho ovládacím mechanizmom, musí byť nastavená presne podľa špecifikácií výrobcu.
Pochopenie Vôle Ventilov a Jej Vplyvu

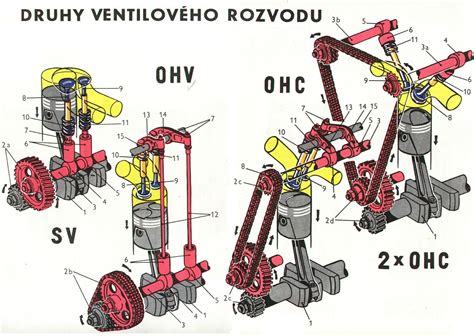

Ventilová vôľa je v podstate malý priestor medzi váhadlom a ventilom. Táto presná medzera je nevyhnutná pre správne časovanie ventilov, čo zaisťuje maximálny výkon a dlhú životnosť motora. Ventily samotné majú kľúčovú funkciu: nasávací ventil umožňuje prívod spaľovacej zmesi (alebo vzduchu) do spaľovacieho priestoru, zatiaľ čo výfukový ventil zabezpečuje odvod spalín.
Ak je vôľa ventilov príliš veľká, ventily sa otvárajú neskoro a na kratší čas. Toto oneskorenie a skrátenie otváracej doby vedie k strate výkonu, neefektívnemu spaľovaniu a často sa prejavuje charakteristickým klepotavým zvukom. Na druhej strane, ak je vôľa príliš malá, ventil sa nemusí úplne uzavrieť alebo môže zostať dokonca mierne pootvorený. Nedostatočné zatvorenie ventilu bráni správnej kompresii, znižuje efektivitu spaľovania a môže viesť k prehrievaniu a poškodeniu ventilu a sedla ventilu. V extrémnych prípade, ak motor „strieľa“, ide o spätný výbuch nespálenej zmesi vo výfuku, čo môže byť taktiež dôsledkom nesprávne nastavených ventilov, zle zladeného karburátora a zapaľovania, prípadne vadnej VN cievky.
Špecifické Hodnoty a Servisné Intervaly
Výrobcovia motorov presne definujú odporúčané servisné intervaly pre kontrolu vôle ventilov. Napríklad, pre niektoré motory sú stanovené hodnoty 0,10 mm na sacom ventile a 0,12 mm na výfukovom ventile. Pri meraní je dôležité dodržiavať prevádzkovú teplotu motora, pretože materiály sa vplyvom tepla roztiahnu. Meranie by sa malo vykonávať pri približne 20 stupňoch Celzia, aby sa zohľadnila dĺžková rozťažnosť materiálu.
V praxi môže byť zohnať špecifickú mierku, napríklad 0,12 mm, náročné. V takýchto prípadoch sa mechanici niekedy uchyľujú k alternatívnym metódam, napríklad k použitiu tesnejšie nasadenej 0,15 mm mierky, zatiaľ čo 0,10 mm zostáva voľná. Takéto postupy boli úspešne aplikované aj pri opravách, kde stroje po takomto nastavení prekonali desiatky tisíc kilometrov bez problémov.
Dôvody Nesprávneho Nastavenia a Opravy
Existuje niekoľko potenciálnych príčin, prečo sa vôľa ventilov môže zmeniť alebo prečo môže dôjsť k poškodeniu ventilového mechanizmu. Jednou z nich môže byť oslabená ventilová pružina, alebo použitie podložky z menej kvalitného materiálu, ktorá sa následne vydrala. V extrémnych prípadoch došlo k opotrebovaniu alebo poškodeniu samotného sedla ventilu alebo zdvíhatka.

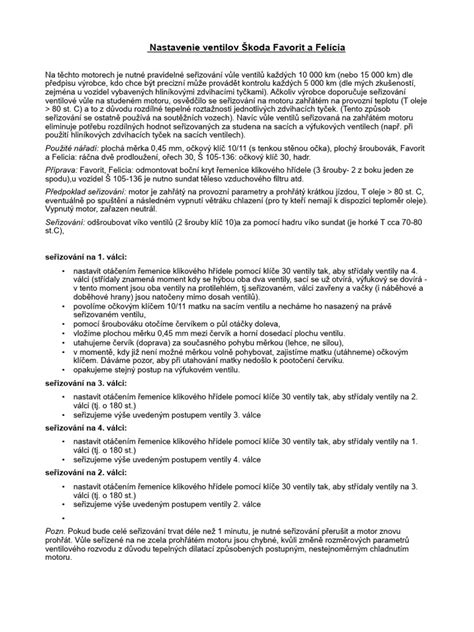

Ako skontrolovať a nastaviť vôle skrutkových ventilov | MC Garage
V kontexte špecifických problémov, ako je napríklad „rozklepávanie hlavice ventilu“, medzinárodne uznávaní mechanici zistili, že príčinou môže byť nesprávne nastavenie ventilov v hornom rozsahu otáčok motora. Toto nastavenie, ktoré presahuje maximálne hodnoty odporúčané výrobcom, môže viesť k nadmernému namáhaniu a následnému poškodeniu hlavice ventilu.
Pri výmene ventilov, najmä titánových, sa stretávame s otázkou ich zabrusovania. Zatiaľ čo pri klasických ventiloch je zabrusovanie sediel a ventilov bežnou praxou na dosiahnutie dokonalého tesnenia, pri titánových ventiloch je postup odlišný. Titánový ventil má na pracovnej ploche tvrdú a tenkú vrstvu oxidu titánu, ktorú by sa nemalo narušiť. Preto sa pri výmene titánových ventilov často pristúpi k prefrézovaniu sedla ventilu, aby sa odstránili prípadné nerovnosti a nápeky, a zabezpečila sa tak správna funkcia bez nutnosti priameho zabrusovania samotného titánového ventilu. Tento postup je dôležitý pre zachovanie životnosti ventilu. Napriek tomu, manuály k niektorým modelom, ako napríklad Yamaha YZF450, uvádzajú zabrusovanie sediel a ventilov, čo môže spôsobiť istý zmätok. Je dôležité konzultovať konkrétne pokyny výrobcu a zvážiť špecifické vlastnosti materiálov.
Materiály a Konštrukcia Ventilov
Ventily sú kľúčovými komponentmi spaľovacieho motora a ich konštrukcia a materiálové zloženie sa líšia v závislosti od ich funkcie a namáhania. V bežných motoroch sa na sacie ventily, ktoré nie sú vystavené takým vysokým teplotám, často používa martenzitická oceľ. Táto oceľ, v kombinácii s feritickou liatinou, vykazuje dobré klzné vlastnosti. Spodná časť drieku ventilu, ktorá sa viac tepelne roztiahne a má tendenciu sa odierať vo vodidle, môže byť kužeľovito zbrúsená.
Pre vysoko výkonné motory, ktoré čelia vyššiemu tepelnému namáhaniu, sa používajú kované ventily alebo ventily s návarom stelitom a driekom z tvrdochrómu. Tieto materiály poskytujú vyššiu odolnosť voči teplu a opotrebeniu.
Tanier ventilu má za úlohu tesniť spaľovací priestor. Požiadavky na tanier sa líšia medzi sacím a výfukovým ventilom. Výfukové ventily sú menšie, aby sa lepšie odvádzalo teplo a uvoľnilo sa miesto pre väčší sací ventil. Pomer priemerov tanierov výfukového a sacieho ventilu býva približne 0,85. Na sedlo taniera výfukového ventilu sa takmer vždy aplikuje návar z tvrdokovu, najčastejšie zliatina Stelit F (Co-Cr-W). Hrúbka tohto návaru sa pohybuje od 0,7 do 1,5 mm. Príliš hrubá vrstva môže viesť k praskaniu a odlupovaniu. V sedlách ventilov v hlave valcov sa pri výrazne namáhaných motoroch tiež používajú návary stelitmi.
Analýza Poškodenia Výfukového Ventilu
Detailná analýza poškodeného výfukového ventilu odhalila, že príčinou zlyhania kompresných parametrov motora bola netesnosť sedla ventilu a stykovej plochy hlavy valca. Táto netesnosť viedla k tepelnej degradácii v mieste intenzívneho tlaku horúcich spalín, strate pevnosti materiálu a následnému odtavovaniu materiálu ventilu. Vypálené miesta a výrazné opálenie na povrchu sedlovej časti ventilu boli zreteľne viditeľné.
Metalografické skúšky a chemická analýza materiálu taniera výfukového ventilu potvrdili, že ide o austenitickú CrMnNi oceľ, špecificky typ 1.4870. Táto oceľ je legovaná prvkami ako Nb, Ti a V, ktoré zlepšujú mechanické vlastnosti pri vysokých teplotách a zjemňujú zrno. Výsledky analýzy zistili prítomnosť dendritickej štruktúry stelitového návaru a základného materiálu. Pozorovali sa kavity rôznej veľkosti a kontaminované povrchy spálených zŕn.
V jednom z prípadov bolo zistené, že nerovnomernosť veľkosti austenitických zŕn mohla byť jedným z faktorov poškodenia. Taktiež sa predpokladá, že malé množstvo usadenín z produktov spaľovania sa mohlo zakliesniť medzi sedlo a ventil, čím vznikla lokálna netesnosť. Prúdenie horúcich spalín v tomto mieste mohlo viesť k plazmatickému výboju a výraznému lokálnemu zvýšeniu teploty. Toto primárne poškodenie následne eskalovalo a viedlo k tepelnej degradácii a poškodeniu návaru obvodovej časti sedla. Napriek tomu, že analyzovaná oceľ obsahuje pomerne vysoké percento uhlíka, kinetika premien počas tepelnej záťaže sa mohla v mikroobjemoch materiálu meniť, čo viedlo k nerovnovážnej mikroštruktúre.
Pilotné Spätné Ventily a Inštalačné Vôle
V kontexte hydraulických systémov, kde sa používajú pilotné spätné ventily, je pochopenie a dodržiavanie inštalačných vzdialeností kľúčové pre správnu funkciu, bezpečnosť a dlhú životnosť. Pilotný spätný ventil je hydraulický ventil, ktorý umožňuje prietok v jednom smere a blokuje ho v opačnom, kým sa neaplikuje riadiaci tlak.
Inštalačné vôle sú potrebné z viacerých dôvodov:
- Ľahký prístup: Zabezpečujú dostatočný priestor pre náradie pri inštalácii, údržbe a opravách.
- Vetranie a chladenie: Poskytujú dostatočné vetranie, ktoré zabraňuje prehrievaniu komponentov. Nedostatočné medzery môžu zachytávať teplo, čo vedie k zníženiu výkonu ventilu a potenciálnemu poškodeniu.
Rozlišujeme niekoľko typov vôľí:
- Axiálna vôľa: Priestor pozdĺž osi ventilu, nevyhnutný pre správny pohyb cievky alebo taniera ventilu. Nedostatočná axiálna vôľa môže spôsobiť nesprávne otváranie alebo zatváranie ventilu.
- Radiálna vôľa: Priestor po obvode ventilu, ktorý zabraňuje zaseknutiu medzi ventilom a jeho montážnou plochou alebo susednými komponentmi.
- Vôle pre potrubné spoje: Dostatočný priestor na správne pripojenie hydraulického potrubia k ventilu, aby sa predišlo nadmernému namáhaniu.
- Vôle pre pilotné vedenia: Priestor okolo pilotných vedení, ktoré dodávajú riadiaci tlak, aby sa predišlo náhodnému poškodeniu a zabezpečila sa spoľahlivá činnosť ovládacieho mechanizmu.
Nedodržanie týchto vôľí môže viesť k zvýšenému treniu, prehriatiu, predčasnému opotrebeniu, vibráciám, hluku a nesprávnemu nastaveniu, čo môže poškodiť ventil a okolité komponenty. Pilotné spätné ventily často pracujú v spojení s inými ventilmi, ako sú bezpečnostné poistné ventily a vyrovnávacie ventily, pričom správne vôle sú nevyhnutné pre optimálnu súhru všetkých komponentov hydraulického systému.
Označenia na Ventiloch a Ich Význam
Ventily sú často označené rôznymi skratkami a symbolmi, ktoré poskytujú kľúčové informácie o ich veľkosti, tlakových a teplotných hodnotách, materiálovom zložení a certifikáciách. Medzi bežné označenia patria:
- DN (Nominálny priemer): Metrická jednotka (v milimetroch) pre menovitý priemer potrubia, používaná v medzinárodných (ISO) a európskych/čínskych (SK/GB) normách.
- NPS (Nominálna veľkosť potrubia): Imperiálna jednotka (v palcoch) používaná v amerických normách (ASME/ANSI).
- Pn (Menovitý tlak): Jednotka bar, predstavuje menovitý tlak pri izbovej teplote v normách ISO/EN/GB.
- Class/Lb/# (Trieda): Systém používaný v normách ASME/ANSI, napríklad CLASS 150, 300#.
- WOG (Water, Oil, Gas): Označuje menovitý tlak vody, oleja a plynu v psi pri teplote okolia.
- CWP (Cold Working Pressure): Moderný ekvivalent WOG, označuje maximálny povolený tlak pri teplote okolia.
- Šípka (→): Na jednosmerných ventiloch (guľové, spätné, uhlové) označuje správny smer toku média.
- UL: Certifikácia Underwriters Laboratories, globálnej bezpečnostnej vedeckej spoločnosti.
Špecifické médium služby, ako napríklad "kyselina sírová", sa zvyčajne priamo neoznačuje; vhodnosť pre dané médium je určená materiálom ventilu. Označenie výrobcu slúži na jeho identifikáciu.
Základné Princípy Údržby Motora
Správne nastavenie ventilovej vôle je len jednou z dôležitých údržbových úloh. Okrem toho je nevyhnutné dbať na dodržiavanie servisných intervalov, používanie správnych nástrojov a techník pri údržbe a opravách. Pre precízne nastavenie vôle ventilov je dôležité používať kvalitné meracie nástroje a postupovať presne podľa manuálu výrobcu. V prípade pochybností alebo absencie potrebných skúseností je vždy lepšie zveriť túto prácu odborníkom v servise, ktorí disponujú potrebným vybavením a dlhoročnými skúsenosťami.
Pravidelná kontrola a nastavenie ventilovej vôle prispieva k tichému chodu motora, plnému výkonu, nízkej spotrebe paliva a minimalizuje problémy pri štarte. Investícia času do správnej údržby sa vždy vráti v podobe spoľahlivejšej prevádzky a dlhšej životnosti vášho stroja.
