Stavebné výťahy sú neodmysliteľnou súčasťou moderných stavieb, či už ide o developerské projekty v Bratislave alebo rozsiahle priemyselné komplexy. Ich primárnym účelom je efektívna a bezpečná preprava materiálu a osôb na rôzne výškové úrovne staveniska. Pochopenie ich podstaty, konštrukcie a princípov fungovania je kľúčové pre ich správne nasadenie a integráciu do stavebných procesov.
Technické aspekty stavebného výťahu
Základná konštrukcia stavebného výťahu sa skladá z niekoľkých kľúčových prvkov. Stojí na robustnom stožiare, ktorý je zvyčajne zložený z viacerých metrových segmentov. Tieto segmenty sú pevne spojené a tvoria tak stabilnú vertikálnu os výťahu. Na stožiare je pripevnený hrebeň, ktorý je integrálnou súčasťou celého systému. Hrebeň slúži ako hlavná vodiaca lišta pre ozubené koleso pohonu kabíny.
Pre zabezpečenie stability a zabránenie bočnému pohybu kabíny je nevyhnutné, aby sa výťah neudržal len na hrebeni. Vyžaduje si to ďalšie vodiace prvky, ktoré zabezpečia hladký a bezpečný chod. Tieto vodiace záležitosti sú často integrované priamo do stožiaru alebo sú dodatočne upevnené k jeho konštrukcii. Presný spôsob uchytenia a vedenia sa môže líšiť v závislosti od výrobcu a konkrétneho typu výťahu, ale základným princípom je minimalizácia akéhokoľvek nežiaduceho pohybu kabíny.
Kotvenie stožiaru k samotnej budove je ďalším kritickým prvkom. Tento proces závisí od typu stavby, jej konštrukcie a výšky, do ktorej má byť výťah nainštalovaný. V niektorých prípadoch môže byť stožiar ukotvený priamo do základov stavby, v iných prípadoch sa používajú špeciálne konzoly a výstuhy upevnené k nosným prvkom budovy. Dôležité je zabezpečiť, aby kotvenie odolalo nielen váhe výťahu a prepravovaného nákladu, ale aj dynamickým silám vznikajúcim počas prevádzky, ako sú nárazy vetra či vibrácie.
Princíp fungovania kladky a ozubeného systému
Keďže kladka je jednoduchý stroj, pomáha obrátiť smer zdvíhacej sily. Keď sa jeden koniec lana stiahne dole, záťaž na druhom konci lana sa vytiahne nahor. Smer sily sa teda mení zdola nahor. Kladky môžu pracovať na jednom, dvoch alebo štyroch kolesách. Teória fungovania kladkového systému predpokladá, že kladky a šnúry sú bez tiaže a nedochádza k strate energie v dôsledku trenia. Čím viac kladiek, tým ľahšie je ťahať alebo dvíhať predmet. Stále je jednoduchšie zdvihnúť predmet, ak čím viac kladiek a tým väčšia vzdialenosť.
Existujú dva základné typy kladiek:
- Pevná kladka: Keď je kladka zavesená na pevnej konzole, ide o pevnú kladku. Mení smer sily na lano alebo pás pohybujúci sa po jej obvode. Môže sa voľne otáčať okolo pevného čapu. Výhodou pevnej kladky je jednoduchosť a zmena smeru sily, nevýhodou je, že nezmenšuje silu potrebnú na zdvih.
- Pohyblivá kladka: Kladka, ktorá sa s bremenom voľne pohybuje hore a dole, sa nazýva pohyblivá kladka. Jej hlavnou výhodou oproti pevnej kladke je rozloženie sily, čím sa znižuje potrebné úsilie na zdvíhanie. Nevýhodou je, že je potrebné zdvíhať samotnú kladku.

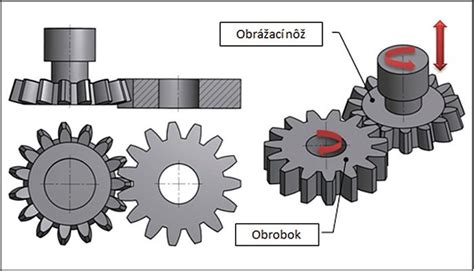

Moderné stavebné výťahy však často využívajú sofistikovanejší systém pohonu založený na princípe ozubeného kolesa a hrebeňa. Srdcom tohto systému je ozubené koleso (pastorok) pripevnené k motoru zdviháka, ktoré zaberá so stacionárnym oceľovým hrebeňom upevneným pozdĺž vertikálneho stožiara. Keď sa motor aktivuje, pastorok sa otáča a stúpa po hrebeni, čo umožňuje klietke zdviháka pohybovať sa nahor alebo nadol. Táto metóda eliminuje potrebu lán alebo tradičných kladiek, vďaka čomu je systém nielen jednoduchší na údržbu, ale aj bezpečnejší pri veľkom zaťažení a častej prevádzke. V porovnaní so staršími systémami poháňanými lankom alebo kladkou poskytuje mechanizmus hrebeňa a pastorka lepšiu kontrolu, konzistentnú rýchlosť a nižšie riziko náhlych pádov alebo skĺznutia. Je to užitočné najmä vo výškových konštrukciách, kde je kritická presnosť a bezpečnosť.
Prevodovka, namontovaná v blízkosti motora, pomáha regulovať krútiaci moment a udržuje vyvážený prenos výkonu, čím zabezpečuje plynulé zrýchlenie a spomalenie klietky zdviháka.
Typy a špecifikácie stavebných výťahov
Na trhu existuje široká škála stavebných výťahov s rôznymi technickými parametrami a určením. Medzi bežne dostupné modely patria:
- Stavebný výťah EVL300: Tento model, často s nosnosťou 300 kg a rozmerom plošiny okolo 900x1400 mm, je vhodný pre menšie a stredné stavby. Jeho základný zdvih môže byť 6 metrov, s možnosťou predĺženia pomocou doplnkových stožiarov až na 15 metrov. Ovládanie býva riešené pomocou 3-fázového motora.
- Stavebný výťah GEDA LIFT 250: Značka GEDA je známa svojou kvalitou a spoľahlivosťou. Tento typ výťahu môže dosahovať zdvih až 21 metrov a je obľúbený pre svoju robustnosť a dlhú životnosť. Možnosť predĺženia rebríkmi až do 24 metrov ho robí flexibilným riešením.
- Mobilný stavebný výťah DEJONG: Tento typ výťahu je navrhnutý s dôrazom na mobilitu, čo umožňuje jeho jednoduché presúvanie po stavenisku.
- Pojazdný stavebný výťah plošina Strojstav: Tento model vyniká svojou pojazdnou konštrukciou a možnosťou použitia s dvoma nadstavcami, čo zvyšuje jeho univerzálnosť.
Okrem kompletných jednotiek sú na trhu dostupné aj jednotlivé komponenty, ako sú elektrické navijaky (napr. na 380V, vhodné pre stavebné výťahy) alebo prevodovky s brzdou (napr. NOV 1000D). Tieto diely môžu byť využité pri stavbe vlastného výťahu alebo pri oprave existujúcich zariadení.
Konštrukcie z hliníkovej zliatiny a zakrivené ramená

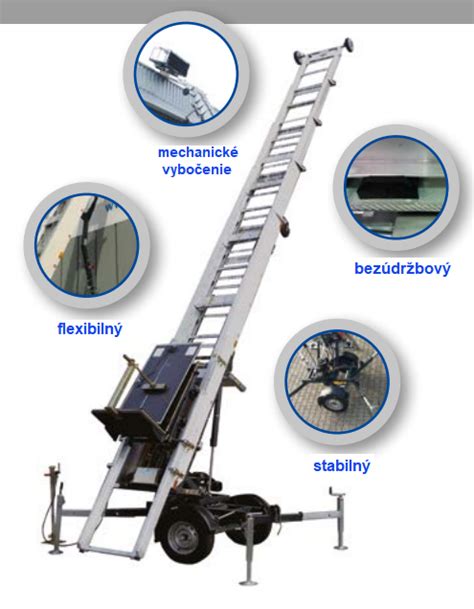

Špecifickým typom stavebných výťahov sú tie, ktoré využívajú vysokopevnostné a vysokokvalitné materiály z hliníkovej zliatiny. Pevnosť ocele je vysoká, takže priehyb a otrasy výťahu sú veľmi malé. Novo navrhnutý výťah novej generácie má výhody krásneho dizajnu, malých rozmerov, nízkej hmotnosti, zdvíhacej rovnováhy, bezpečnosti, stability atď. Ľahký vzhľad môže dosiahnuť najlepšiu nosnosť na malom priestore. Pohodlné pre jednu osobu na prácu vo výškach. Je široko používaný v továrňach, hoteloch, reštauráciách, staniciach, letiskových divadlách, výstavných halách a na iných miestach. Je to najlepší bezpečnostný partner pre údržbu zariadení, dekoráciu farieb, výmenu osvetlenia, elektrinu, manažment čistenia a iné účely.
Ďalšou inovatívnou konštrukciou sú stavebné zdvihy so zakriveným ramenom. Tieto môžu vykonávať naťahovacie operácie, prekonávať určité prekážky alebo zdvíhať na jednom mieste a vykonávať tak viacbodové operácie. Platforma má veľkú nákladnú kapacitu a viac ako dvaja ľudia môžu súčasne pracovať na naložení konkrétneho vybavenia. Zdvíhacia plošina je vysoko mobilná a ľahko sa prenáša; má krásny vzhľad, je vhodná pre vnútornú a vonkajšiu prácu a skladovanie.
Stavebné výťahy pre prepravu osôb
V kontexte diskusie o stavebných výťahoch sa často objavuje otázka, či sa v nich môžu prepravovať aj ľudia. Zatiaľ čo primárnym účelom stavebných výťahov je preprava materiálu, mnohé moderné modely sú konštruované tak, aby spĺňali aj bezpečnostné normy pre prepravu osôb. Tieto výťahy musia spĺňať prísne bezpečnostné predpisy, vrátane tých, ktoré sa týkajú požiarnej bezpečnosti a únikových ciest.
Podľa relevantných predpisov, napríklad Ministerstva vnútra Slovenskej republiky, sú definované rôzne typy konštrukčných prvkov a ich požiarna odolnosť. V kontexte stavebných výťahov je dôležité, aby boli ich konštrukcie vyhotovené z materiálov spĺňajúcich požadované triedy nehorľavosti (napr. trieda D1, D2, D3). Tieto normy zabezpečujú, že aj v prípade požiaru výťah neprispieva k jeho šíreniu a zároveň poskytuje bezpečnú cestu pre evakuáciu osôb.
Požiarny výťah, alebo evakuačný výťah, je špecificky navrhnutý na prepravu hasičských jednotiek a techniky, prípadne na evakuáciu osôb. Musí byť umiestnený v chránenej únikovej ceste typu B alebo C a zabezpečená musí byť jeho nepretržitá dodávka elektrickej energie počas prevádzky. Tieto výťahy sú často vybavené špeciálnymi systémami na odvod tepla a splodín horenia, ako aj signalizačnými zariadeniami.
V Bratislave a iných mestách sa pri rozsiahlejších stavbách, kde je potrebná častá preprava pracovníkov na rôzne poschodia, bežne stretávame so stavebnými výťahmi, ktoré sú schválené aj na prepravu osôb. Podmienkou je samozrejme dodržanie všetkých technických a bezpečnostných noriem, vrátane pravidelných revízií a kontrol.
How does an Elevator work?
Regulačné a bezpečnostné aspekty
Regulácia týkajúca sa stavebných výťahov je komplexná a zahŕňa viaceré aspekty, od technických špecifikácií až po požiadavky na požiarne úseky a únikové cesty. Dôležitú úlohu zohrávajú normy definujúce požiarnu odolnosť konštrukčných prvkov, ktoré musia spĺňať kritériá v minútach. Tieto normy sú nevyhnutné na zabezpečenie bezpečnosti osôb v prípade požiaru a na zabránenie jeho šírenia.
Požiarny úsek je definovaný ako priestor, ktorý je ohraničený požiarnymi konštrukciami. Jeho veľkosť a vybavenie sa líšia v závislosti od typu stavby a jej účelu. Napríklad, v skladových priestoroch jednopodlažných stavieb sú požiadavky na vybavenie požiarnej signalizácie, stabilného hasiaceho zariadenia a zariadenia na odvod tepla a splodín horenia určené podľa indexu skladovaných materiálov a ekonomického rizika.
Únikové cesty, vrátane chránených únikových ciest typu A, B a C, musia spĺňať špecifické požiadavky na šírku, dĺžku a materiálové vyhotovenie. Tieto cesty musia byť navrhnuté tak, aby umožnili rýchlu a bezpečnú evakuáciu osôb. V prípade výťahov, ktoré slúžia aj na prepravu osôb, je dôležité, aby boli integrované do systému únikových ciest a spĺňali príslušné normy.
Zohľadňujú sa aj faktory ako sústredené požiarne zaťaženie, ktoré je definované ako požiarne zaťaženie na časti pôdorysnej plochy požiarneho úseku, ktoré výrazne presahuje priemerné požiarne zaťaženie.
Bezpečnostné systémy a prevádzka

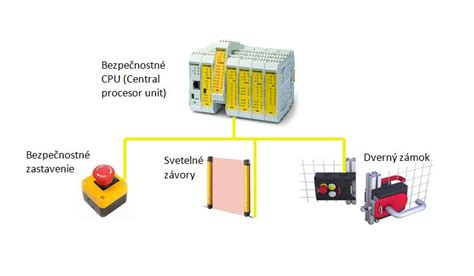

Stavebný výťah je vybavený komplexným elektrickým riadiacim systémom. To zahŕňa ovládacie panely, ktoré umožňujú operátorom riadiť rýchlosť, smer, núdzové zastavenia a výber podlahy. Väčšina moderných zdvihákov je vybavená programovateľnými logickými ovládačmi (PLC), ktoré umožňujú automatické zastavenie podlahy, reguláciu rýchlosti a diagnostiku porúch.
Jedným z najdôležitejších aspektov bezpečnostného systému je koncový spínač, ktorý zabraňuje tomu, aby klietka prekročila hornú alebo spodnú časť stožiara. Ak operátor nezastaví včas, koncový spínač preruší napájanie motora, čím zabráni nadmernému pohybu. Okrem toho sú integrované elektromagnetické brzdové systémy na okamžité zastavenie klietky v prípade núdze. Ak dôjde k strate napájania, aktivuje sa brzda, aby udržala klietku na mieste. Bežne sú zahrnuté aj núdzové spúšťacie zariadenia a systémy detekcie preťaženia, ktoré poskytujú viacero vrstiev bezpečnosti pre personál aj pre náklad. Niektoré zdviháky sú tiež vybavené blokovacími dverovými mechanizmami, ktoré zaisťujú, že zdvihák nebude fungovať, pokiaľ nie sú dvierka klietky úplne zatvorené - čo ďalej zvyšuje bezpečnosť na mieste.
Stavebný výťah smie obsluhovať len vyškolený pracovník. Súčasťou pohonu je parkovacia brzda. Bezpečnosť pri zrýchlení pohybu klietky nadol zabezpečujú takzvané zachycovače. Prevádzkové spínače slúžia na zastavenie klietky na príslušných nástupných plošinách, havarijné spínače zastavujú výťah v krajných polohách. Okrem toho sú tu umiestnené ovládače poschodových zábran alebo dverí, zvuková signalizácia a podobne. Konkrétnejšie požiadavky na bezpečnú prevádzku a používanie strojov, technických zariadení, prístrojov a náradia určuje vyhláška č. 718/2002 Z. z. MPSVR SR.
Celkový stav zariadenia vzhľadom na zaistenie bezpečnosti práce a pracovného prostredia sa zisťuje opakovanými skúškami revíznym technikom na to určeným. Spôsob, druh, čas kontrol a kvalifikácia pracovníkov pri kontrole práce súvisiacej s určitým strojom sú opísané v príslušnom inštrukčnom manuáli. Takýmto spôsobom je zaistená nepretržitá kontrola zariadenia a odstraňovanie jeho prípadných porúch. Jednotlivé agregáty majú stanovený počet motohodín a vymieňajú sa ako celok, preto sa pri týchto strojoch ani nestanovuje životnosť.
Montáž a demontáž stavebného výťahu
Inštalácia stavebného výťahu začína starostlivou prípravou miesta, pričom sa zabezpečí rovný a stabilný povrch na podporu základne stožiara a klietky. Betónový základ sa zvyčajne naleje týždne vopred, aby sa umožnilo úplné vytvrdnutie pred začatím montáže stožiara. Montáž stožiara začína umiestnením základnej časti, po ktorej nasleduje ukotvenie ďalších segmentov jeden po druhom pomocou skrutiek a spojovacích prvkov. Klietka je potom namontovaná na regálový systém a pripojená k hnaciemu motoru, prevodovému systému a ovládaciemu panelu.
Po fyzickej inštalácii sa vykoná elektrická kalibrácia, aby sa zabezpečilo správne fungovanie koncových spínačov, bŕzd a ovládacích tlačidiel. Technici testujú pohyb zdviháka na všetkých úrovniach stožiara predtým, ako je uvoľnený na použitie. Správne zarovnanie a testovanie záťaže sú v tejto fáze kľúčové, aby sa predišlo budúcim prevádzkovým problémom. Po inštalácii sa stavebný výťah stáva neoddeliteľnou súčasťou každodenného pracovného postupu.
Po dokončení projektu zahŕňa demontáž zdviháka opačný proces inštalácie. Klietka sa dostane na úroveň zeme, odpojí sa od hnacieho systému a odstráni sa. Časti stožiara sa potom odskrutkujú a zdvihnú pomocou žeriavov alebo vysokozdvižných vozíkov. Spoje sú z budovy opatrne odstránené, čím sa zabezpečí, že nedochádza k poškodeniu konštrukcie. Všade sa vykonávajú bezpečnostné kontroly, aby sa zabezpečilo, že žiadne diely nezostanú pozadu alebo nie sú nesprávne uskladnené. Elektrické panely a vedenie sú odpojené a zabalené pre budúce použitie alebo vrátenie, ak sú prenajaté.
