Regulačné stanice plynu, často nenápadne umiestnené v skrinkách pri budovách alebo dokonca zapustené do zeme, hrajú zásadnú úlohu v bezpečnej a efektívnej distribúcii zemného plynu. Tieto zariadenia, ktoré sa stretávame v bežnom živote bez toho, aby sme si ich plne uvedomovali, sú zodpovedné za reguláciu tlaku plynu z vysokotlakových alebo strednotlakových sietí na nižšie tlaky, ktoré sú bezpečné pre domácnosti a iné odberné miesta. Pochopenie ich správneho umiestnenia, konštrukcie a prevádzkových požiadaviek je nevyhnutné pre zaistenie bezpečnosti a spoľahlivosti plynárenského systému.
Domové regulačné zostavy (DRZ) a ich špecifiká
Domová regulačná zostava (DRZ) predstavuje špecifický typ regulačnej stanice, primárne určený na pripojenie rodinných a bytových domov. Je definovaná výkonom odberného plynového zariadenia do 25 m³/hod a vstupným tlakom plynu do 0,4 MPa (400 kPa). Zaujímavosťou je, že do kategórie DRZ spadajú aj zostavy s regulátorom s vyšším projektovaným výkonom, ak výkon odberného plynového zariadenia za regulátorom nepresiahne 25 m³/hod.
Pri výbere technologického zariadenia pre DRZ sa často odporúča použiť dvojstupňový regulátor v rohovom vyhotovení. Štandardné pripojenie zahŕňa vstup G 3/4“ (kónický alebo plochý) a výstup G 5/4“ (prevlečná matica). Dôležitým konštrukčným prvkom je možnosť priameho pripojenia na plynomer, pričom vzdialenosť medzi vstupným a výstupným pripojením je zvyčajne 103 mm.
Priestor, v ktorom je umiestnené technologické zariadenie DRZ, musí byť adekvátne označený. Výstražné značky upozorňujúce na zákaz fajčenia, používania iných zdrojov ohňa a manipulácie cudzími osobami musia byť umiestnené výrazne a viditeľne. Tieto opatrenia sú základným predpokladom prevencie nehôd.
Ochranné a bezpečnostné pásma
Zákon č. 251/2012 Z. z. definuje pre regulačné zostavy ochranné a bezpečnostné pásma, ktoré obmedzujú určité činnosti v ich blízkosti. Ochranné pásmo je stanovené na 1 meter na každú stranu od pôdorysu skrine regulačnej zostavy. Bezpečnostné pásmo je podstatne širšie, dosahuje 10 metrov na každú stranu od pôdorysu skrine v prípade umiestnenia vo voľnom priestranstve alebo v nezastavanom území. Obmedzenia týkajúce sa činností v týchto pásmach sú detailne špecifikované v zákone č. 251/2012 Z. z. a technických prevádzkových postupoch (TPP 906 01).
Typológia DRZ a ich umiestnenie
Rozlišujeme niekoľko typov DRZ v závislosti od ich umiestnenia a vybavenia:
- DRZ STL: Tieto zostavy obsahujú hlavný uzáver plynu (HUP) a regulátor tlaku plynu. Pripojujú sa na stredotlakový (STL) plynovod a slúžia na dodávku plynu pre viac odberných miest. Meranie pretečeného množstva plynu sa vykonáva samostatne pred každým odberným miestom.
- DRZ NTL: Zostavy DRZ NTL zahŕňajú HUP a plynomer. Pripojujú sa na nízkotlakový (NTL) plynovod a typicky slúžia pre jedno odberné miesto.
- DRZ STL s plynomerom: Kombinujú HUP, regulátor tlaku plynu a plynomer (zvyčajne veľkosti G4-G6). Taktiež sa pripájajú na STL plynovod a slúžia primárne pre jedno odberné miesto, pričom meranie je integrované priamo v zostave.
- DRZ STL (NTL) s plynomerom: Tieto zostavy sú vybavené HUP, regulátorom tlaku plynu a plynomerom väčších rozmerov (G10/16 a G25). Sú určené na pripojenie na STL plynovod.
V prípade zostáv s viacerými plynomermi je nutné umiestniť uzáver zvlášť pred a za každý plynomer. Spôsob umiestnenia plynomerných zostáv (vedľa seba alebo nad sebou) určuje projektant s ohľadom na miestne podmienky a požiadavky prevádzkovateľa siete.

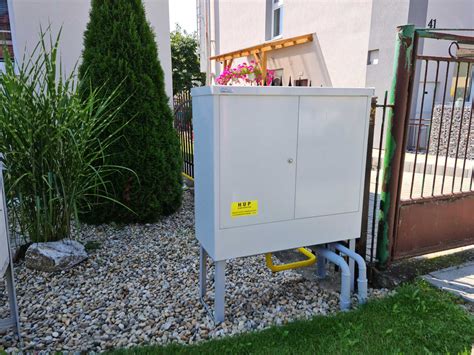

Konštrukčné a materiálové požiadavky na skrinky DRZ
Konštrukčná dokumentácia regulačnej zostavy musí spĺňať požiadavky prílohy č. 2 vyhlášky č. 508/2009 Z. z., zatiaľ čo sprievodná dokumentácia sa riadi prílohou č. 3 tej istej vyhlášky. Každá DRZ musí byť vybavená nezmazateľným výrobným štítkom, ktorý môže byť umiestnený na ráme zostavy alebo vnútri skrine.
Konštrukcia skrinky musí umožňovať rýchly a bezpečný prístup k hlavnému uzáveru plynu. Zároveň musí zabezpečiť pevné a demontovateľné pripojenie všetkých komponentov - uzáverov, regulátora, technológie regulačnej zostavy, plynomeru, vstupného a výstupného potrubia - bez nadmerného namáhania a pnutia. Dôležitým aspektom je aj možnosť umiestnenia a nasmerovania meradla tak, aby bolo možné jeho číselník odčítať bez akýchkoľvek pomôcok.
Špecifické požiadavky platia pre výšku umiestnenia číselníka plynomera: vo vertikálnej polohe (čitateľný spredu) nesmie presiahnuť 1,8 m a klesnúť pod 1 m nad úrovňou podlahy alebo terénu. Pri inak orientovaných číselníkoch platí limit 1,5 m a minimálna výška 0,5 m nad podlahou/terénom.
Materiálové vyhotovenie skriniek je rovnako kľúčové. Štandardne sa používajú syntetické plasty, chemicky stabilizované a modifikované pre exteriérové použitie. Materiály nesmú byť nestabilizované a musia mať životnosť minimálne tridsať rokov. V zmysle STN EN 13501-1 musia skrinky dosahovať minimálne triedu reakcie na oheň „D“. Musia si zachovať tvar, povrchovú stálosť a vzhľad pri bežných klimatických podmienkach a odolávať kyselinám, alkáliám, UV žiareniu a mechanickému poškodeniu. V odôvodnených prípadoch (najmä pri väčších plynomeroch) môže byť použitý aj iný materiál ako oceľ, sendvičový panel alebo tehla, pričom stále platí požiadavka na minimálnu triedu reakcie na oheň „D“.
Vetranie a protipožiarne opatrenia
Skriňa musí byť vybavená dvierkami s vhodným uzatváracím zariadením bez nutnosti údržby počas celej životnosti. Veľkosť vetracích otvorov je regulovaná technickými pravidlami (v roku 2021 stanovená podľa STN EN 60079-10-1:2016) s cieľom dosiahnuť vnútri skrinky ZÓNU 2 (pre skrinky bez plynomera) alebo ZÓNU 2 NE. Vetracie otvory by mali byť umiestnené na protiľahlých alebo rovnakej strane skrinky, nie na priľahlých. Pomer jednotlivých vetracích otvorov (náveterný/spodný vs.) je dôležitý pre zachovanie podmienok vetrania.
Vetracie mriežky musia byť zhotovené z ušľachtilých kovov (antikoro, eloxovaný hliník) alebo z rovnakého plastkompozitného materiálu ako samotná skrinka.
Ak je skrinka s plynomerným výklenkom umiestnená v chránenej únikovej ceste (napr. schodisko, chodba), musí byť tesná a zabezpečené jej odvetranie do vonkajšieho priestoru.
Podzemné regulačné stanice plynu
Podzemné regulačné stanice plynu predstavujú riešenie pre špecifické umiestnenia, najmä v mestských podmienkach a lokalitách s vyššími nárokmi na estetiku. Sú navrhnuté ako posilovacie stanice nízkotlakových plynových rozvodov. Technológia je umiestnená vo vodotesnej železobetónovej nádobe s oceľovým poklopom. Poklop je dimenzovaný tak, aby odolal zaťaženiu 1,7 t na 0,04 m², čo umožňuje ich umiestnenie aj do chodníkov a peších zón, s možnosťou prejazdu osobného automobilu. Poklop sa skladá z viacerých segmentov s pružinovým mechanizmom pre ľahké otváranie a aretáciu.
Typové podzemné regulačné stanice spĺňajú požiadavky STN 38 6417 a EN 12 186. Štandardne slúžia na reguláciu z STL na STL alebo NTL s prietokom 500 až 1000 Nm³/hod. Filtrácia plynu je zabezpečená filtrami s textilnou vložkou zachytávajúcou nečistoty do 5 μm. Osadzujú sa regulačnými a zabezpečovacími prvkami Tartarini, pričom sú možné úpravy podľa požiadaviek zákazníka. Výhodou je dodávka celého podzemného bloku bez rozsiahlych betónovacích prác na mieste inštalácie.
Legislatíva a odborná spôsobilosť
Regulačné stanice plynu sú klasifikované ako vyhradené technické zariadenia v zmysle vyhlášky MPSVaR č. 508/2009 Z. z. a neskorších predpisov, pričom sa delia na zariadenia s vysokou (A) a vyššou mierou (B) ohrozenia.
Zákon č. 124/2006 Z. z. a vyhláška č. 508/2009 Z. z. stanovujú požiadavky na odbornú spôsobilosť osôb pracujúcich s týmito zariadeniami. Opakované úradné skúšky, ktoré vykonáva Technická inšpekcia a.s., nahrádzajú odbornú prehliadku a skúšku. Odborné vedomosti fyzických osôb sú overované Technickou inšpekciou a.s. v súlade s príslušnými paragrafmi zákonov a vyhlášok. Uchádzači o osvedčenie revízneho technika musia absolvovať špecifickú výchovu a vzdelávanie.
Pre rozvody plynu zaradené do skupiny Bg (napr. vnútorné plynovody v rodinných domoch) sú lehoty odborných prehliadok 3 roky a odborných skúšok 6 rokov. Vlastníci bytových domov a nebytových priestorov, prostredníctvom spoločenstva vlastníkov alebo správcu, sú zodpovední za zabezpečenie odborných prehliadok a skúšok vyhradených technických zariadení v stanovených intervaloch.
Pri prevádzke plynových kotlov s výkonom nad 100 kW musia obsluhujúce osoby disponovať preukazom vydaným inšpekciou práce. Pre kotly s výkonom od 5 kW postačuje doklad o overení odborných vedomostí vydaný revíznym technikom alebo Technickou inšpekciou, a.s.
Pre projektovanie domových prípojok nie je potrebné špecifické oprávnenie od oprávnenej právnickej osoby (OPO), avšak na vykonávanie revízií (odborných prehliadok a skúšok) je nevyhnutné osvedčenie vydané inšpekciou práce a oprávnenie od OPO.
Regulačné stanice plynu je nutné kontrolovať raz ročne a skúšať raz za 3 roky. Správca alebo prevádzkovateľ je následne povinný odstraňovať zistené nedostatky, najmä ak bezprostredne ohrozujú život, zdravie alebo majetok.
Pochopenie a dodržiavanie týchto technických, bezpečnostných a legislatívnych požiadaviek je kľúčové pre bezpečnú a spoľahlivú prevádzku celého plynárenského distribučného systému a ochranu zdravia a majetku občanov.
