Správny výber káblov a vodičov je základom bezpečnej a funkčnej elektroinštalácie. Aj keď sa môže zdať, že „kábel ako kábel“, v skutočnosti existuje množstvo rozdielov v konštrukcii, použití aj v požiadavkách na normy. Dva z najčastejšie diskutovaných káblov v kontexte domových prípojok a silnejších rozvodov sú CYKY 4x10 a CYKY 4x16. Pochopenie rozdielov medzi nimi je kľúčové pre správne dimenzovanie elektroinštalácie, predchádzanie prehrievaniu, stratám energie a zabezpečenie dlhodobej spoľahlivosti. Používame cookies, aby sme Vám umožnili pohodlné prehliadanie nášho webu a vďaka analýze prevádzky webu neustále zlepšovali jeho funkcie, výkon a použiteľnosť.
Delenie káblov pre domáce elektroinštalácie
Káble sa rozlišujú podľa účelu a konštrukcie a ich správna voľba je kľúčová pre bezpečnosť aj životnosť celej elektroinštalácie. V domácnostiach sa najčastejšie používajú pevné vodiče pre rozvody pod omietkou, ktoré majú vyššiu mechanickú odolnosť, a ohybné káble určené na pripájanie spotrebičov, ktoré musia byť flexibilné a odolné proti opakovanému ohýbaniu.
Medzi hlavné skupiny patria silové káble na rozvod elektriny v dome, ohybné šnúry pre domáce spotrebiče a špeciálne káble určené na vonkajšie alebo zemné vedenie. Správne zvolený typ kábla zabezpečí spoľahlivú a bezpečnú prevádzku celej domácej siete a minimalizuje riziko porúch alebo úrazov.
Káble na elektrinu - najčastejšie typy pre domácnosti
Pre pevné rozvody v dome sa používajú predovšetkým káble CYKY. Ide o viacžilový silový kábel s medenými vodičmi a PVC izoláciou. Tento typ je štandardom pre rozvod elektriny v domácnostiach, či už pod omietkou alebo v trubkách. Výhodou je ľahká dostupnosť, dobrá cena a univerzálne použitie.
Iné možnosti sú napríklad káble NYM, ktoré majú podobnú konštrukciu, ale spĺňajú nemecké normy. Pre náročnejšie prostredie, kde hrozí vlhkosť, sa hodia gumové káble (napr. CGSG), ktoré lepšie odolávajú ohybom a vode.
Kábel na elektrinu k vypínaču a zásuvkám
Jednou z častých otázok pri plánovaní elektroinštalácie je, aký kábel zvoliť na zásuvky alebo k vypínaču. V praxi sa väčšinou odporúčajú tieto varianty:
- Pre zásuvkové okruhy sa používa kábel CYKY-J 3x2,5 mm², ktorý má dostatočný prierez pre bežné domáce zaťaženie a spĺňa všetky normy. Vďaka svojej robustnosti zvládne aj spotrebiče s vyšším odberom, ako sú kuchynské prístroje alebo vysávače, a poskytuje bezpečnú rezervu pre budúce rozšírenie.
- Pre osvetlenie a vypínače je vhodný CYKY-J 3x1,5 mm², ktorého menší prierez úplne postačuje pre menšie prúdy typické pre svetlá a spínače. Navyše ušetrí miesto v inštalačných krabiciach, lištách a rozvodných skriniach, čo zjednoduší prácu a umožní čistejšiu a prehľadnejšiu inštaláciu.
Pozor: Je dôležité dodržiavať odporúčané prierezy kvôli bezpečnosti a ochrane pred prehriatím vodičov.
Káble pod omietku - zásady inštalácie
Pre inštaláciu káblov pod omietku sa bežne používa CYKY kábel, ktorý je určený na pevnú montáž. Pri ukladaní do steny je vhodné viesť káble v inštalačných trubkách alebo chráničkách, aby boli chránené pred mechanickým poškodením. Trubky tiež uľahčujú prípadnú výmenu vodičov v budúcnosti.
Montážne normy odporúčajú viesť káble buď vodorovne alebo zvisle, nie šikmo, aby boli rozvody prehľadné a predvídateľné. V miestach s vyšším rizikom vlhkosti je dôležité zvoliť káble s vyšším stupňom krytia a vhodnou izoláciou.
Aký kábel na rozvod elektriny - odporúčania
Pre správny a bezpečný rozvod elektriny v byte alebo dome je zásadné dobre zvoliť prierezy vodičov a typ kábla s ohľadom na dĺžku vedenia a plánované zaťaženie. Každý okruh má svoje špecifické nároky a je dôležité ich rešpektovať už pri návrhu inštalácie. Najčastejšie sa v domácich rozvodoch používajú:
- CYKY-J 3x1,5 mm² pre svetelné okruhy, kde nižšie prúdy umožňujú tenší prierez, čo šetrí miesto v krabiciach aj rozvodných lištách a uľahčuje inštaláciu.
- CYKY-J 3x2,5 mm² pre zásuvkové okruhy, ktorý bezpečne zvláda vyššie prúdové zaťaženie bežných domácich spotrebičov a poskytuje dostatočnú rezervu aj pre náročnejšie použitie.
- Silnejšie prierezy ako 3x4 mm² alebo 5x2,5 mm² sú vhodné pre varné dosky, elektrické rúry alebo ďalšie spotrebiče s vysokým príkonom, kde je potrebné garantovať spoľahlivosť a bezpečnosť aj pri dlhodobom zaťažení.
Pozor: Vždy konzultujte projekt s odborníkom, pretože dĺžka vedenia a zaťaženie určujú potrebný prierez. Správne zvolený kábel zabráni prehriatiu a zaistí bezpečnú prevádzku.
Prehľad najpoužívanejších káblov a ich využitie
| Typ kábla | Prierez (mm²) | Použitie |
|---|---|---|
| CYKY-J 3x1,5 | 1,5 | Osvetlenie, vypínače |
| CYKY-J 3x2,5 | 2,5 | Zásuvkové okruhy |
| CYKY-J 5x2,5 | 2,5 | Trojfázové pripojenie (sporák, varná doska) |
| CGSG | rôzne | Ohybný kábel pre prenosné spotrebiče |
| NYM-J | 1,5 - 10 | Univerzálne pevné rozvody, spĺňa normy EÚ |
Aký prierez vodiča zvoliť
Prierez vodiča rozhoduje o tom, aký veľký prúd môže bezpečne viesť, bez toho aby dochádzalo k prehrievaniu a zbytočným stratám. Menší prierez znamená vyšší odpor a vyššiu teplotu pri zaťažení, čo môže byť nielen neefektívne, ale aj nebezpečné. Správna voľba prierezu je preto kľúčová pre bezpečnosť, životnosť a spoľahlivú prevádzku celej elektroinštalácie. Pri dlhších trasách je nutné prierez ešte zväčšiť, aby sa predišlo výraznému úbytku napätia. Orientačne sa odporúča:
- 1,5 mm² pre osvetlenie a menšie záťaže (do 10 A), ideálny pre svetelné okruhy a vypínače, kde prúdové nároky nie sú vysoké.
- 2,5 mm² pre zásuvkové okruhy (do 16 A), vhodný pre bežné domáce spotrebiče a zásuvky v izbách, kuchyniach či dielňach.
- 4 mm² a viac pre spotrebiče s veľkým príkonom, ako sú varné dosky, elektrické rúry alebo vykurovacie telesá, kde je potrebné garantovať bezpečnú prevádzku aj pri dlhodobom zaťažení.
Vodiče a káble - rozdiely a použitie
V bežnej reči sa káble a vodiče často zamieňajú, ale v skutočnosti sa líšia konštrukciou aj použitím. Vodič je jednoduchý jednožilový prvok bez ďalších vrstiev, ideálny pre rozvody v trubkách alebo rozvádzačoch, kde je izolácia riešená inak. Kábel naopak obsahuje jeden alebo viac vodičov s vlastnou izoláciou a ochranným plášťom, ktorý zabezpečuje mechanickú odolnosť a ochranu proti vlhkosti. Správna voľba medzi vodičom a káblom preto závisí od spôsobu inštalácie, prostredia a nárokov na bezpečnosť.
Ako vybrať káble a vodiče bez chýb
Výber správnych káblov a vodičov je zásadný pre bezpečnosť domácnosti. Pri plánovaní elektroinštalácie je dôležité vedieť, kam káble povediete, aké bude zaťaženie a aké podmienky prostredia. Voľba správneho typu a prierezu zabráni prehrievaniu, úbytku napätia a riziku požiaru. Pred nákupom si pripravte plán rozvodov a konzultujte ho s odborníkom. CYKY káble sú základným prvkom každej elektroinštalácie. Či už sa jedná o priemyselné alebo bežné domáce inštalácie, výber správneho typu kábla je kľúčový pre bezpečnosť a efektivitu elektrických rozvodov. Zároveň ním predchádzame nebezpečným situáciám, ako sú požiare a elektrické skraty, ktoré môžu vzniknúť práve v dôsledku výberu nevhodného alebo poddimenzovaného kábla.
CYKY kábel: Všestrannosť a odolnosť
CYKY kábel je druh elektrického kábla, ktorý sa vyznačuje pevnou konštrukciou a zároveň značnou odolnosťou pred exteriérovými vplyvmi. Práve preto sú CYKY káble vhodné do širokého spektra elektroinštalácií, vrátane tých exteriérových. Je dôležité podotknúť, že ide o kábel vhodný pre pevné uloženie, a teda by sa ním nemalo pohybovať. Alternatívou CYKY kábla pre pohyblivé uloženie, ktoré môžete využiť napríklad pri dočasných elektroinštaláciách (ručné náradie, stroje, stavby a pod.), je kábel s gumovým plášťom s označením CGTG, ktorý je dostatočne odolný.
CYKY káble sú zložené z pevných medených vodičov s určitým prierezom (pozor, nejde o priemer, ale o obsah plochy v priereze kábla, ktorý sa udáva v mm²). Medené vodiče majú svoju vlastnú izoláciu a sú uložené vo výplňovej gume. CYKY káble sa vďaka svojim konštrukčným a technickým vlastnostiam používajú v širokom spektre inštalácií. Príkladom sú bežné domové rozvody. Ak teda premýšľate nad tým, aký kábel použiť na osadenie zásuvky, siahnite po CYKY kábloch. Sú totiž schopné bezpečne prenášať elektrický prúd a taktiež odolávať elektrickým skratom. Čierna plášťová izolácia navyše poskytuje potrebnú odolnosť aj voči mnohým druhom chemikálií, olejom a iným agresívnym látkam, čo opäť rozširuje možnosti použitia kábla. Rovnako to prináša výhodu aj možnosti použitia v exteriéri, kde sú káble vystavené rôznym vonkajším vplyvom. S tým súvisí aj ich tepelná odolnosť, ktorá dokáže kábel ochrániť aj pri poškodeniach, ktoré by mohli viesť k poruche alebo požiaru. A síce platí, že sú CYKY káble určené pre pevné uloženie, určitá miera flexibility je pri ich pokládke povolená. Pri kábli CYKY 3×2,5 je polomer ohybu 54 milimetrov.
Pre označovanie káblov platí v súčasnosti norma STN 34 7411. Okrem toho do platnosti v súvislosti s CYKY káblami vstúpila s účinnosťou od roku 2016 norma STN 34 7413. Jej cieľom je zabezpečiť, aby boli na trhu dostupné len také výrobky, ktoré spĺňajú všetky potrebné kvalitatívne a technické požiadavky v rámci garancie funkčnosti a bezpečnosti. CYKY káble majú vďaka svojim vyššie uvedeným vlastnostiam naozaj široké uplatnenie v rámci rôznych elektroinštalácií. Najčastejším príkladom sú obytné, administratívne aj neobytné budovy (sklady, obchody a pod.), kde sa CYKY káble používajú na zásuvky alebo osvetlenie. Okrem klasického muriva ich možno osadiť aj do iných materiálov, ako je napríklad drevo alebo ich môžete osadiť v chráničke na pevné káble priamo do zeme. Konkrétny výber jednotlivých typov CYKY káblov už závisí podľa konkrétnych podmienok obvodu alebo inštalácie. CYKY káble sa používajú ako silové káble do 1 kV.
Rozdiel medzi CYKY a CYKYLo
Rozdiel medzi klasickým CYKY káblom a CYKYLo káblom je v ich tvare. Kým je ten prvý guľatý, druhý - CYKYLo je plochý kábel na pevné osadenie. To znamená v prvom rade menej práce pri zdĺhavom drážkovaní do steny alebo muriva. CYKYLo káble sa preto používajú napríklad pri renováciách elektrorozvodov alebo v rámci inštalácií do podlahových a prechodových líšt, prípadne taktiež ako kábel do zásuvky. Plochý tvar v hrúbke ušetrí takmer polovicu priestoru a to už je čo povedať, najmä keď si predstavíte to množstvo ušetrenej roboty s vysekávaním. CYKYLo káble majú však svoje nevýhody, ktoré je potrebné pred použitím zvážiť. V prvom rade ide o tenšiu izoláciu plášťa a teda menšiu odolnosť voči vyššie uvedeným vplyvom (mechanické, tepelné) a taktiež menšiu pružnosť. Často sa totiž stáva, že pri preťahovaní kábla na určité miesto dochádza k porušeniu PVC plášťa a riziko skratu a následného požiaru je teda väčšie.
Konkrétne použitie káblov CYKY
Kábel CYKY-J 3x2,5 sa najčastejšie používa na zásuvky (označenie J znamená ochranný vodič). Alternatívou je plochý zásuvkový kábel CYKYLo 3x2,5, ktorého cena je však o niečo vyššia. Na zapojenie zásuvky môžete vybrať aj iný kábel, s menším prierezom, minimálne však 1,5 mm². Ak vyberiete ako zásuvkový kábel vodič s menším prierezom, nezabudnite tomu prispôsobiť aj istič.
PRSTENSKÉ A RADIÁLNE OBVODY. AKÉ SÚ ROZDIELY.
Domová prípojka: Hliník vs. Meď
Pri domovej prípojke - od elektromerového rozvádzača do domu - sú z hľadiska prevádzkových vlastností a bezpečnosti lepšie medené káble. Medené vodiče majú nižší odpor, čo znamená menšie straty energie a lepšiu vodivosť. Pri použití hliníkového kábla je potrebné zvoliť väčší prierez oproti medenému káblu, aby sa kompenzoval vyšší odpor hliníka. Pre presný výber je potrebné zohľadniť aj ďalší faktor, a to dĺžku vedenia inštalácie. Pretože čím je dlhší kábel, tým väčší je odpor a potenciálne straty napätia. Pre možnú rezervu do budúcnosti môžeme použiť iný prívodný kábel ako je v projekte - s väčším prierezom.
Výkop: Výkop na prívodný kábel by mal mať minimálnu hĺbku 60 cm a šírku aspoň 30 cm, nech sa nám prívodný kábel pohodlne ukladá. V častiach väčšieho zaťaženia, napr. uloženie kábla.
Uloženie kábla: Kábel opatrne uložte do výkopu.
Zásyp výkopu: Výkop zasypte zeminou, ktorú zhutnite, aby sa zabránilo budúcemu prepadávaniu. Zhruba do polovice výkopu nad kábel natiahnite červenú výstražnú fóliu. Tá slúži na označenie miesta, kde je kábel ťahaný. Pre ďalšiu ochranu odporúčame použiť ochranné trubice, najmä ak je kábel vystavený riziku poškodenia.
Meď má vynikajúcu elektrickú vodivosť a nižší odpor, čo znamená menšie straty energie pri prúdení elektrického prúdu. Pre rovnaký prenosový výkon potrebuje menší prierez. Častejšie sa používa v aplikáciách, kde je dôležitá účinnosť a spoľahlivosť. Je odolnejšia voči oxidácii - medené spoje si vyžadujú menej údržby a menej pravdepodobne spôsobia problémy v porovnaní s hliníkovými káblami. Hlavne zo starých hliníkových rozvodov v panelákoch si pamätáme občasné "horenie" spojov, napr. v zásuvkách, kde skrutky neboli doťahované.
Hliník má nižšiu vodivosť a vyšší odpor, čo môže viesť k väčším stratám energie, ak sa nezohľadní väčší prierez kábla. Častejšie sa používa tam, kde sú náklady na materiál a hmotnosť rozhodujúce, napr. Najviac používané hliníkové káble na elektrické prípojky sú AYKY 4x16, AYKY 4x25 a AYKY 4x35.

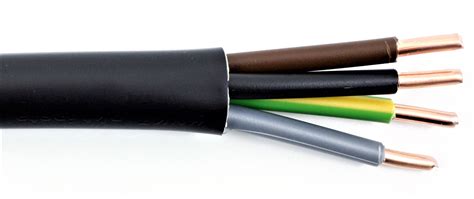

Rozdiel medzi CYKY 4x10 a CYKY 4x16: Prúdová zaťažiteľnosť a použitie

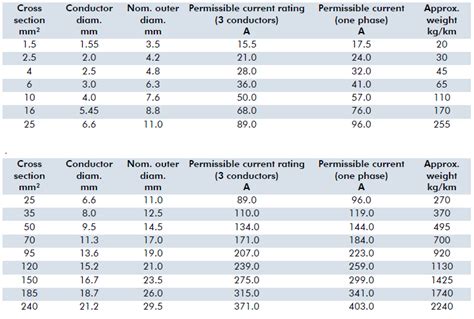

Hlavný rozdiel medzi káblami CYKY 4x10 a CYKY 4x16 spočíva v ich priereze vodičov. Zatiaľ čo oba káble majú štyri vodiče (zvyčajne tri fázy a jeden nulový vodič, alebo tri fázy a ochranný vodič v závislosti od označenia), prierez týchto vodičov sa líši.
- CYKY 4x10: Označuje kábel so štyrmi vodičmi, pričom každý vodič má prierez 10 mm². Tento kábel je dimenzovaný na vyššie prúdové zaťaženie ako bežné zásuvkové okruhy (napr. 3x2,5 mm²). Jeho použitie je typické pre hlavné prívody do objektov, silové napájanie väčších spotrebičov alebo tam, kde je potrebné zabezpečiť dostatočnú kapacitu pre budúce rozšírenie elektroinštalácie.
- CYKY 4x16: Označuje kábel so štyrmi vodičmi, pričom každý vodič má prierez 16 mm². Tento kábel má ešte vyššiu prúdovú zaťažiteľnosť ako CYKY 4x10. Používa sa pre hlavné prípojky k rodinným domom, kde je predpoklad vyššej celkovej spotreby elektrickej energie, alebo pre napájanie priemyselných zariadení s vysokými nárokmi na odber.
Pri elektrických prípojkách, kde sa často používajú hliníkové káble, sa stretávame s označeniami ako AYKY 4x16, AYKY 4x25 a AYKY 4x35. Tieto káble sú určené pre vonkajšie vedenie a ich prierez je zvolený s ohľadom na dlhšiu trasu a potenciálne vyššie straty oproti medeným káblom.
Pri plánovaní elektroinštalácie pre rodinný dom, kde sa zvažuje napríklad elektrické vyhrievanie príjazdovej cesty s príkonom cca 17kW, je nutné zvoliť dostatočne dimenzovaný prívodný kábel. Pôvodný projekt s káblom CYKY 4x16 mm² a ističom 32A nemusí postačovať pri takomto dodatočnom zaťažení. V takýchto prípadoch je nevyhnutné prepočítať celkovú záťaž a zvážiť použitie kábla s ešte väčším prierezom, napríklad CYKY 4x20 alebo dokonca CYKY 4x25, v závislosti od presných výpočtov a odporúčaní projektanta.
Alternatívnym riešením, ako naznačuje jedna z úvah, môže byť dotiahnutie hlavného prívodu s veľkým prierezom iba k domu, tam umiestniť menší rozvádzač s hlavným vypínačom na vonkajšej stene domu a od neho dovnútra k hlavnému rozvádzaču použiť kábel s menším prierezom, napríklad CYKY 4x16. Toto riešenie však musí byť v súlade s platnými normami a musí byť schválené revíznym technikom.
Proces pripojenia k elektrickej sieti
Samotná stavba rodinného domu je veľmi náročný proces, a to nielen čo sa týka činností pracovných, ale hlavne nutnosti vypracovania najrôznejších projektov, povolení a žiadostí. Ak sa na vašom stavebnom pozemku doteraz nenachádzala žiadna iná stavba, nová elektrická prípojka bude súčasťou už vašej projektovej dokumentácie.
V prvom rade je potrebné zaslať žiadosť distribučnej spoločnosti, pod ktorú váš pozemok patrí. Väčšina distribučných spoločností už ponúka aj možnosť elektronického podania. K samotnej žiadosti je potrebné pripojiť aj situačný plán, ktorý musí obsahovať vyznačenú polohu objektu, parcelné číslo aj s názvom ulice (ak je viac parciel, tak vypísať všetky). Distribučná spoločnosť vám do 30 dní pošle písomné stanovisko o podmienkach vášho pripojenia k sieti a výšku poplatku za pripojenie v závislosti od veľkosti vášho hlavného ističa a počtu fáz. Podpísanú Zmluvu o pripojení treba následne poslať späť distribučnej spoločnosti a po zaplatení poplatku sa môže začať s prípravou odberného miesta. S touto realizáciou vám pomôže skúsený elektrikár.
Ak máte technické zázemie pripravené, je načase vybrať si svojho dodávateľa a uzavrieť s ním Zmluvu o dodávke a distribúcii elektrickej energie. Dodávateľ zároveň musí požiadať distribučnú spoločnosť o montáž elektromera a tá vám ho do 5 dní od prijatia požiadavky namontuje. Pre každý objekt sa zriaďuje len jedna elektrická prípojka.
Prípojkové istiace skrine (elektromerové rozvádzače) sa prednostne zhotovujú na hranici pozemku alebo výnimočne na objekte v blízkosti hlavného vchodu a vždy na verejne prístupnom mieste (norma STN 33 3320:2002), tak, aby pracovníci energetiky mohli kedykoľvek odčítať údaj z elektromera.
Aké káble sa používajú pre prípojky?
Odpoveď je jednoznačná. Od stĺpa ku elektromerovému rozvádzaču sa bežne používajú hliníkové AYKY káble a od elektromerového rozvádzača ku domovej/bytovej rozvodnici, kde máme umiestnené ističe a prúdové chrániče sa dávajú medené CYKY káble. Dané prívodné káble odporúčame umiestniť aj do ochrannej ohybnej trubky, ktorá ich ochráni pred mechanickým poškodením. Na stĺp sa zasa dáva pevná kovová trubka na ochranu prívodného kábla. Taktiež odporúčame asi po 30-40cm zásypu natiahnúť aj výstražnú fóliu, ktorá signalizuje pri prípadných budúcich výkopových prácach, že v zemi je uložený prívodný kábel.
Typy rozvodných skríň pre prípojky
- Hlavná domová poistková skrinka - ak je prípojka zhotovená vzdušným vedením (holými vodičmi, izolovanými vodičmi alebo závesným káblom zo stĺpu). Musí byť plombovateľná a označená značkou podľa STN IEC 60417 č.
- Hlavná domová káblová skriňa - ak je prípojka zhotovená podzemným káblovým vedením. Ochranná rúrka káblového vedenia smerujúceho do elektromerového rozvádzača (musí byť do výšky min.
Zavŕšením legislatívnej aj technickej časti elektrickej prípojky je vykonanie jej odbornej prehliadky a následnej revíznej skúšky. Túto vypracuje revízny technik, ktorý po obhliadke a premeraní všetkých potrebných veličín spíše revíznu správu. Tá sa potom spolu so Zmluvou o pripojení (od distribučnej spoločnosti) prikladá k žiadosti vášmu dodávateľovi elektrickej energie.
