Správne navrhnuté a nainštalované vodovodné rozvody sú základom komfortného a bezproblémového bývania. V súvislosti s vodovodnými trubkami v bungalove, ale aj v akýchkoľvek iných obytných budovách, je dôležité venovať pozornosť nielen výberu materiálu, ale aj ich hrúbke a kvalite izolácie. Tieto aspekty priamo ovplyvňujú nielen prevádzkové náklady, ale aj životnosť celej inštalácie a hygienickú kvalitu dodávanej pitnej vody.
Význam izolácie vodovodných rozvodov
Kvalitne izolované vodovodné potrubia majú zásadný vplyv na zníženie nákladov spojených s ohrevom vody a minimalizáciu tepelných strát. Správne zvolený materiál a hrúbka tepelnej izolácie dokážu znížiť tepelné straty až o 70 %. Táto skutočnosť je obzvlášť dôležitá pri potrubiach s teplou vodou, ale aj pri potrubiach so studenou vodou. Izolácia studenej vody totiž zabraňuje kondenzácii vody na vonkajšej strane potrubia, čím sa predchádza vzniku vlhkosti a potenciálnym škodám na konštrukcii budovy.
V súčasnosti je izolácia vodovodných rozvodov nielen odporúčaná, ale pri novostavbách a rekonštrukciách často aj prakticky povinná. Legislatíva, vrátane zákonov, vyhlášok a noriem (STN a EN), venuje zvýšenú pozornosť nielen vlastnostiam materiálov samotných potrubí a ich spojovacích komponentov, ale aj ich izoláciám. Cieľom je zabezpečiť, aby pitná voda v domovom alebo bytovom vodovodnom systéme si zachovala rovnakú kvalitu, akú mala v momente jej dodania vodárenskou spoločnosťou.
Voľba správneho priemeru potrubia
Výber vhodného priemeru potrubia je kľúčový pre efektívnu funkciu celého vodovodného systému, či už ide o domácu závlahu, alebo vnútorný rozvod vody v dome. Pri návrhu svetlosti potrubia je potrebné najskôr stanoviť výpočtový prietok, potom vyriešiť predbežný návrh vodovodu a nakoniec posúdiť hydraulické straty v potrubí.
Tlaková strata, ktorá vzniká pri trení kvapaliny o steny potrubia, je jedným z dôležitých parametrov. Tabuľky s parametrami tlakovej straty a rýchlosti prúdenia kvapaliny umožňujú vybrať taký priemer potrubia, ktorý nespôsobí zbytočne veľké tlakové straty. Pre domácu závlahu postačuje tlaková rada PN6 (do 6 barov), pričom použitie tlakovej rady PN10 pre čerpadlo je vždy dobrou voľbou. Je dôležité si uvedomiť, že uvedené hodnoty v tabuľkách sú zvyčajne na 100 metrov potrubia, a preto je pri kratších trasách potrebné index tlakovej straty vydeliť v správnom pomere.
Napríklad, pri prietoku 40 litrov za minútu na potrubí s priemerom DN25 vznikne tlaková strata 2,2 baru na 100 metrov. Zníženie tepelných strát je najúčinnejšie pri potrubiach s malými priemermi, do DN 50. Pri takýchto priemeroch môže zníženie tepelných strát predstavovať 65-70 % už pri prvých 10 milimetroch hrúbky izolácie.
Vnútorný vodovod a jeho štruktúra

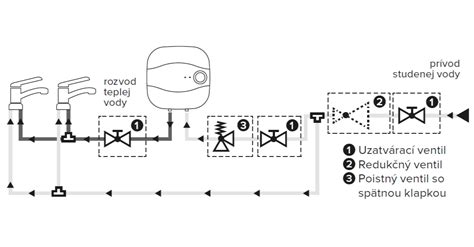

Vnútorný vodovod je tá časť vodovodného rozvodu, ktorá je vo vlastníctve užívateľa a siaha od hlavného domového uzáveru až po posledný výtok armatúry. Návrh rozvodov teplej a studenej vody musí byť k dispozícii ešte pred začiatkom inštalačných prác. Pri projektovaní je výhodné, ak sú spotrebiče teplej vody umiestnené čo najbližšie pri sebe, čím sa minimalizujú tepelné straty na krátkych pripájacích potrubiach.
Vnútorný rozvod vodovodného potrubia sa delí na:
- Ležatý rozvod: Začína hlavným uzáverom vnútorného vodovodu a končí pri pätkách jednotlivých stúpačiek. Mal by mať minimálny počet ohybov a viesť čo najkratšou trasou.
- Zvislý rozvod (stúpacie potrubie): Začína uzávermi v spodnej časti a končí v mieste napojenia najvyššieho pripojovacieho potrubia.
- Pájacie potrubie: Rieši sa ako vetvové a spája stúpacie potrubie s výtokovými armatúrami. Odbočky k jednotlivým výtokovým armatúram sa najčastejšie vedú kolmo na potrubie, čo však môže spôsobovať neželané križovanie.
Modernejším a hlučnosť eliminujúcim spôsobom je použitie prietočných násteniek. Ide o konštrukciu obsahujúcu potrubie, rohový ventil a hadičku spojenú s batériou, čo výrazne uľahčuje opravy.
10 Montáž vodovodného potrubia
Materiály pre vodovodné potrubia
V minulosti sa na inštaláciu vnútorného vodovodného potrubia často používalo pozinkované oceľové potrubie. V súčasnosti sa však odporúča predovšetkým meď, ktorá je odolná proti korózii, alebo plast.
Plastové potrubia: Najrozšírenejším materiálom je v súčasnosti plast, najčastejšie polyetylén (PE) alebo polypropylén (PPR).
- PE potrubia: Ideálne pre vonkajšie rozvody studenej pitnej a úžitkovej vody, závlahové systémy a pripojenie objektov na vodovodný rad. Sú odolné voči korózii, chemikáliám a usadzovaniu vodného kameňa. Dostupné sú v tlakových radoch PN6 až PN16.
- PPR (statický polypropylén) potrubia: Vhodné pre vnútorné rozvody studenej aj teplej vody. Sú ľahké, odolné, majú dlhú životnosť a sú ekologické. Spájajú sa polyfúznym zváraním alebo mechanickými spojkami. Pre teplú vodu sa odporúčajú tlakové rady PN10, PN16 alebo PN20.
- PP-RCT trubky: Predstavujú inováciu s vylepšenými vlastnosťami oproti klasickým PPR trubkám, ponúkajúc lepšiu odolnosť voči tlaku a teplote pri menšej hrúbke steny.
- PEX-AL-PEX potrubia: Viacvrstvové potrubie s hliníkovou vložkou, ktoré je ohybné a pružné. Má širokú škálu použitia, vrátane podlahového a ústredného vykurovania a rozvodov pitnej vody. Vyznačuje sa vysokou životnosťou (cca 50 rokov).
Medené potrubia: Odolné proti korózii, spájajú sa mäkkým spájkovaním (max. 400 °C). Pri spájkovaní je nutné dbať na bezpečnosť kvôli riziku požiaru. Spájky a tavivá musia spĺňať normy a byť toxikologicky neškodné. Pre stúpacie potrubie sa odporúčajú priemery 22 alebo 32 mm, pre pripájacie potrubie 15 alebo 18 mm.
Pozinkované oceľové potrubie: V minulosti bežné, dnes už menej odporúčané kvôli nižšej životnosti (cca 15 rokov).
Litinové trubky: Známé dlhou životnosťou a hospodárnosťou, dnes sa používa tvárna liatina s hrdlovými spojmi.
Nerezové trubky: Majú rôznorodé využitie, sú ohybné a ľahko sa s nimi pracuje. Pri ich použití je potrebné zohľadniť vzájomné korózne pôsobenie s inými materiálmi.
Na vytvorenie potrubnej siete sú potrebné rôzne komponenty ako spoje, odbočky, fitingy (T-kusy, oblúky, kolená), prípojky, skrutky a adaptéry.
Inštalácia a údržba vodovodných rozvodov
Potrubie je možné viesť po povrchu konštrukcie alebo pod omietkou. Pri inštalácii pod omietku je potrebné vysekať dostatočne hlbokú drážku pre potrubie aj s izoláciou. Dôležité je dodržať odporúčanú vzdialenosť od elektrických káblov alebo plynového potrubia.
Po kompletizácii nových rozvodov je nevyhnutné vykonať výplach inštalácie a tlakovú skúšku prefiltrovanou pitnou vodou. Tlaková skúška preverí tesnosť systému a namerané hodnoty musia zodpovedať platným normám. Odloženie tlakovej skúšky a dlhšie obdobie, počas ktorého by systém ostal prázdny a vlhký, môže viesť ku koróznym procesom.
Preventívnou ochranou proti poruchám je správne uloženie potrubia, napríklad do kanála alebo chráničky, a zamedzenie priameho kontaktu s konštrukciou. Veľkým priehybom potrubia sa predchádza vhodným rozstupom podpier. Dĺžkové zmeny sa obmedzujú správnym uchytením.
Inkrustácii (usadzovaniu vodného kameňa) a korózii sa predchádza udržiavaním vhodnej teploty a rýchlosti vody, ako aj jej primeraným chemickým zložením. Úpravu chemického zloženia je možné dosiahnuť dávkovaním zdravotne neškodných chemických prípravkov na báze polyfosfátov, alebo alternatívne použitím octu či sódy.
Dostatočný tlak vo vnútornom vodovode je dôležitý, nízky tlak môže spôsobiť uvoľňovanie pohlteného kyslíka. Aj pri dobre fungujúcom vodovode sú nevyhnutné pravidelné preventívne prehliadky.
Riešenie problémov s hlukom a zamŕzaním
Akýkoľvek väčší hluk vo vnútornom rozvode vodovodného potrubia je zvyčajne znakom nekvalitnej realizácie. Kovové trubky môžu pôsobiť ako rezonančné telesá. Odporúča sa vyhýbať sa inštalácii potrubia do stien susediacich so spálňami a inými miestnosťami, kde je potrebný kľud. Zníženie hluku možno dosiahnuť použitím potrubných spôn s protihlukovou izolačnou vložkou.
Zamŕzanie vodovodného potrubia, najmä vonkajších vetiev uložených v zemi, je vážnym problémom. Podľa regulačných dokumentov by hĺbka uloženia potrubí mala byť o 0,5 metra väčšia ako odhadovaná hĺbka prieniku nulovej teploty do zeme. Odhadovaná hĺbka zamrznutia závisí od klimatických charakteristík regiónu a typu pôdy.
Ak nie je možné alebo je príliš nákladné umiestniť prívod vody do dostatočnej hĺbky, používajú sa dodatočné opatrenia:
- Tepelná izolácia: Znižuje tepelné straty pomocou materiálov s nízkou tepelnou vodivosťou. Používajú sa rôzne materiály vo forme škrupín (polystyrén, polyuretánová pena, penové sklo, minerálna vlna) alebo nástrekov (polyuretánová pena, tepelnoizolačné farby).
- Vykurovanie: Zvyšuje teplotu potrubia pomocou externého zdroja tepelnej energie.
Pri izolácii potrubí uložených v zemi je dôležité zohľadniť ich ochranu pred vlhkosťou, tlakom zeminy a poškodením hlodavcami či hmyzom. Predizolované potrubia, ktoré sú už kompletne zateplené a chránené vonkajším plášťom, predstavujú hotové a spoľahlivé riešenie.
Pri výbere materiálov a spôsobu izolácie je vždy potrebné zvážiť prevádzkové podmienky, teplotné pomery, geometriu systému, náročnosť práce, ako aj efektivitu, náklady a spoľahlivosť zvoleného riešenia.
