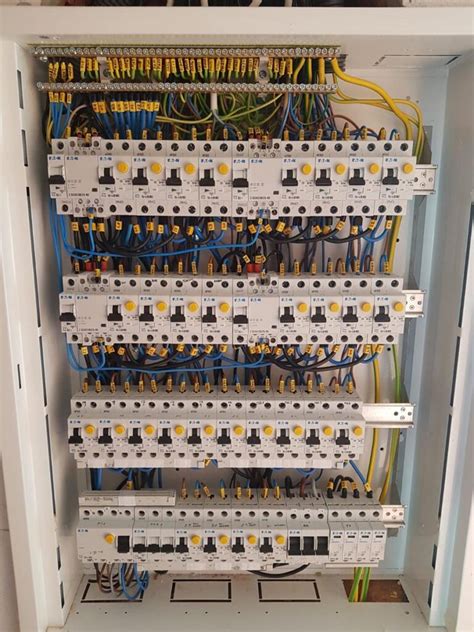

Elektrický rozvádzač, často označovaný aj ako rozvodná skriňa, ističová skrinka alebo servisný rozvádzač, je kľúčovým prvkom každej modernej elektroinštalácie. Predstavuje nielen distribučný uzol elektrickej energie z jedného napájacieho bodu do viacerých samostatných obvodov, ale plní aj zásadné ochranné a riadiace funkcie. Vnútri sa nachádzajú komponenty ako ističe, prúdové chrániče, svorkovnice a signalizačné prvky, ktoré zabezpečujú bezpečnú a spoľahlivú prevádzku celého elektrického systému budovy. V súčasnosti sa svet elektroinštalačného materiálu neustále vyvíja, čo sa odráža aj v inováciách v oblasti rozvádzačov.
Od klasickej predstavy k inteligentnému centru
Tradičná predstava rozvádzača ako pasívnej skrinky zodpovednej za riadenie a reguláciu elektrickej energie sa mení. Moderné rozvádzače sa stávajú "mozgom" celej elektroinštalácie, ktorý nielen distribuuje energiu, ale dokáže s používateľom aktívne komunikovať. Vďaka integrácii technológií Internetu vecí (IoT) a umelej inteligencie (AI) dokážu tieto zariadenia v reálnom čase monitorovať spotrebu, upozorňovať na preťaženie a dokonca predvídať potenciálne zlyhania komponentov.
Smart moduly s pripojením cez Bluetooth, Wi-Fi alebo 4G zbierajú detailné údaje o prúde a napätí každého okruhu. Tieto dáta sú následne spracované v mobilnej aplikácii alebo cloudovej platforme a prezentované vo forme prehľadných grafov. Umelá inteligencia dokáže analýzou historických dát identifikovať anomálie, ako je postupný nárast teploty na svorke alebo časté spínanie motora, čím umožňuje proaktívnu údržbu a predchádzanie poruchám.
Inovácie a bezpečnostné prvky v moderných rozvádzačoch
Najnovšie modely rozvádzačov sú vybavené pokročilými bezpečnostnými prvkami. Medzi ne patria detektory oblúkových porúch, ktoré dokážu včas rozpoznať a eliminovať nebezpečné oblúky, ktoré môžu viesť k požiaru. Prepäťové ochrany chránia citlivé elektronické zariadenia pred poškodením spôsobeným prepätím v sieti. Povinné vypínacie prvky, ako sú HV100A/HV63A podľa najnovších predpisov distribučných spoločností VSD a ZSD (platné pre elektromerové rozvádzače od roku 2025), zvyšujú celkovú bezpečnosť inštalácie.
Moderné modulárne rozvádzače umožňujú flexibilitu pri inštalácii a údržbe. Je možné pridávať alebo meniť ističe a iné komponenty bez nutnosti odstávky celej elektroinštalácie. Táto modularita umožňuje bezproblémovú kombináciu rôznych typov okruhov v jednom rozvádzači - od silnoprúdových okruhov pre zásuvky, cez slaboprúdové rozvody pre dáta, až po riadiace jednotky pre obnoviteľné zdroje energie, ako je fotovoltika.
Keemple Smart Home | 3D animation
Typológia rozvádzačov: Od bytových po priemyselné
Nie každý rozvádzač je rovnaký. Existuje niekoľko základných typov, ktoré sa líšia svojím určením, konštrukciou a funkciami:
- Hlavný domový rozvádzač: Toto je centrálny distribučný bod elektrickej energie v objekte, ktorý prijíma prívod z verejnej siete (cez elektromerový rozvádzač) a rozdeľuje ho do jednotlivých podružných obvodov. Vo väčšine rodinných domov sa nachádza v chodbe alebo technickej miestnosti. Pre bežný rodinný dom môže stačiť hlavný istič s hodnotou 25 A, ale pri plánovaní výkonnejších spotrebičov ako indukčné varné dosky či tepelné čerpadlá je potrebné počítať s rezervou.
- Podružné (poschodové) rozvádzače: Tieto rozvádzače slúžia na ďalšiu distribúciu elektriny v rámci jednotlivých častí budovy, napríklad na poschodí rodinného domu, v rôznych sekciách kancelárskej budovy alebo v rámci bytového domu. Sú napájané z hlavného domového rozvádzača.
- Elektromerové rozvádzače: Ich hlavnou funkciou je umiestnenie elektromera a hlavného ističa, ktorý oddeľuje inštaláciu od verejnej siete. Sú neoddeliteľnou súčasťou elektrickej prípojky a manipulovať s nimi smie len oprávnená osoba.
- Zásuvkové rozvodnice: Tieto kompaktné celky kombinujú ističe a zásuvky do jedného jednotného zariadenia. Sú obľúbené na stavbách, v dielňach či kempoch, kde je potrebný rýchly a jednoduchý prístup k elektrickej energii.
- Priemyselné rozvádzače: V priemyselných prevádzkach sa používajú robustné a rozsiahle rozvádzače, ktoré musia spĺňať prísne požiadavky na odolnosť voči agresívnemu prostrediu, vysokej prašnosti a mechanickému namáhaniu. Často sú vyrobené z ocele alebo hliníka s vysokým krytím IP.
- Staveniskové rozvádzače: Špecifický typ rozvádzača určený na dočasné napájanie elektrických zariadení na stavenisku. Musia byť odolné voči poveternostným vplyvom a vlhkosti, zvyčajne s krytím minimálne IP44.
Modulárne rozvádzače: Flexibilita a rýchla montáž
Modulárne rozvádzače sú v súčasnosti štandardom pre byty, rodinné domy a kancelárie, kde je kladený dôraz na rýchlu montáž a estetický vzhľad. Sú vybavené predpripravenými DIN lištami, prepojovacími mostíkmi a umožňujú zapustenú aj povrchovú montáž.
Jednou z najväčších výhod modulárnych rozvádzačov je možnosť doplniť alebo vymeniť ističe a prúdové chrániče kedykoľvek bez nutnosti odstávky celej inštalácie. Táto flexibilita je zabezpečená vďaka modulárnym krytom a konštrukcii, ktorá umožňuje ľahký prístup k jednotlivým komponentom.
Dimenzovanie rozvádzača: Základ bezpečnej prevádzky
Správne dimenzovanie rozvádzača je nevyhnutné pre jeho bezpečnú a spoľahlivú prevádzku. Tento proces zahŕňa:
- Výpočet celkového výkonu: Najprv je potrebné spočítať výkony všetkých prvkov, spotrebičov a zariadení, ktoré budú pripojené.
- Stanovenie maximálneho prúdu: Z celkového súčtu výkonov sa odvádza maximálny prúd pre jednotlivé okruhy a hlavný prívod.
- Výber vhodných komponentov: Okrem ističov je potrebné správne nakonfigurovať aj ostatné komponenty, ako sú svorky, meracie prístroje a relé, na základe ich menovitého napätia, prúdu a tepelnej záťaže.
- Rezerva pre budúcnosť: Pri výbere samotnej rozvodnicovej skrinky je dôležité zvoliť priestorovú rezervu 20 - 30 % pre prípadné budúce rozšírenie. Rozvádzač, ktorý je už pri montáži plný, je považovaný za zle navrhnutý.
Výpočet zaťaženia: Tento štruktúrovaný proces, predpísaný Národným elektrickým kódexom (NEC), určuje maximálnu elektrickú spotrebu budovy. Dôležitým krokom je uplatnenie súčiniteľov súbehu, ktoré zohľadňujú fakt, že nie všetky spotrebiče pracujú súčasne na plný výkon. Pre obytné budovy sú pravidlá miernejšie, zatiaľ čo pre súvislé zaťaženie (prevádzka dlhšia ako tri hodiny) platí pravidlo 80 % menovitého výkonu ističa.
Kľúčové komponenty rozvádzača a ich funkcie
Elektrické rozvádzače sú zložené z viacerých špecializovaných komponentov, ktoré spoločne zabezpečujú ich funkčnosť:
- Kryt a skrinka: Vyrobené z odolných materiálov (oceľ, plast), chránia vnútorné komponenty pred mechanickým poškodením, prachom a vlhkosťou. Trieda krytia IP udáva úroveň ochrany, napríklad IP44 alebo IP65.
- Ističe: Primárne ochranné prvky, ktoré chránia obvody pred preťažením a skratmi. Pri nadmernom prúde automaticky odpoja prívod elektriny.

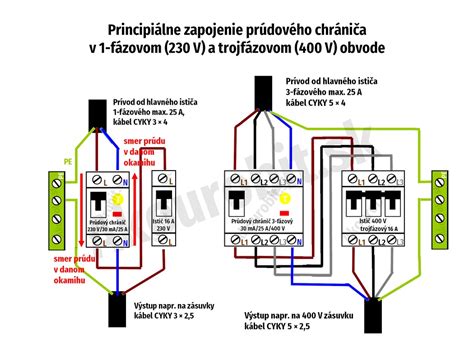

- Prúdové chrániče (RCD): Poskytujú dodatočnú ochranu pred úrazom elektrickým prúdom. Sledujú rozdiel medzi prúdom v napájacom a spätnom vodiči a v prípade nebezpečného rozdielu (únik prúdu) okamžite odpoja obvod.
- Kombinované prúdové chrániče (RCBO): Spájajú funkciu ističa aj prúdového chrániča v jednom prístroji, čím zvyšujú selektivitu a šetria priestor v rozvádzači. Sú vhodné pre okruhy, kde je dôležité, aby porucha neovplyvnila iné vetvy (napr. chladnička, kotol).
- Prepäťové ochrany (SPD): Chránia zariadenia pred prepätím v sieti, ktoré môže byť spôsobené napríklad bleskom. Typ 1 sa zvyčajne nachádza v elektromerovom rozvádzači, typ 2 v bytovom rozvádzači.
- Zbernice (prípojnica): Kovové lišty vo vnútri rozvádzača, ktoré slúžia na distribúciu elektriny z hlavného ističa do jednotlivých vetiev a na pripojenie komponentov.

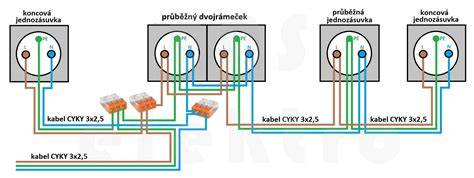

- Svorkovnice: Slúžia na bezpečné a organizované pripojenie jednotlivých vodičov.
- Ďalšie komponenty: V rozvádzači sa môžu nachádzať aj spínače, transformátory, meniče napätia, meracie prístroje, signalizačné prvky a automatizačné moduly.
Normy a predpisy: Zabezpečenie bezpečnosti
Návrh a inštalácia elektrických rozvádzačov sa riadia prísnymi normami a predpismi, aby bola zabezpečená maximálna bezpečnosť. Medzi kľúčové normy patria:
- STN 33 2000-4-41: Ochrana pred úrazom elektrickým prúdom.
- STN 33 2000-5-53: Spínacie a riadiace prístroje.
- STN 33 2130: Elektrické inštalácie nízkeho napätia v obytných a občianskych budovách.
- STN EN 62305-1 až 4: Ochrana pred bleskom.
Všetky komponenty musia spĺňať príslušné certifikácie od uznávaných skúšobných laboratórií (napr. UL). Inštaláciu a údržbu smie vykonávať len kvalifikovaný elektrikár s platným osvedčením a povolením.
Umiestnenie a inštalácia rozvádzača
Správne umiestnenie rozvádzača je dôležité z hľadiska prístupnosti a bezpečnosti. V rodinných domoch sa najčastejšie nachádza v chodbe, technickej miestnosti alebo garáži. Pred rozvádzačom musí byť zabezpečený voľný priestor minimálne 80 cm. Nesmie sa umiestňovať na schodiskách, do vstavných skríň či špajzí, a ideálne by nemal byť ani v obytných miestnostiach.
V minulosti sa rozvádzače často umiestňovali pred vstupnými dverami, ale s nástupom technických miestností sa presunuli do interiéru. Pri rekonštrukciách je možné ich premiestnenie do vnútorných priestorov.
Dôležité upozornenie: Nesprávne navrhnuté radenie ističov, chráničov a prepäťových ochrán môže znížiť úroveň ochrany pred úrazom elektrickým prúdom aj pred požiarom. Preto je nevyhnutné zveriť návrh a zapojenie rozvádzača výlučne kvalifikovaným odborníkom.
Výber rozvádzača: Praktický sprievodca
Pri výbere alebo modernizácii elektrického rozvádzača je dôležité zvážiť niekoľko faktorov:
- Potrebná kapacita: Vypočítajte celkovú potrebu energie a zohľadnite budúci rast spotreby. Odporúča sa zvoliť vyššiu prúdovú kapacitu (napr. 200 A pre nové stavby) a dostatočný priestor pre budúce rozšírenie.
- Typ rozvádzača: Zvoľte typ rozvádzača podľa konkrétneho použitia - hlavný, podružný, zásuvkový, priemyselný atď.
- Modularita a flexibilita: Modulárne rozvádzače ponúkajú najväčšiu flexibilitu pri inštalácii a údržbe.
- Bezpečnostné prvky: Uistite sa, že rozvádzač obsahuje dostatočné prepäťové ochrany a prúdové chrániče.
- Krytie IP: Pre prostredia s vyššou prašnosťou alebo vlhkosťou zvoľte rozvádzač s vyšším krytím IP.
- Označenie a dokumentácia: Prehľadné označenie okruhov a dodanie kompletnej dokumentácie (schémy, návody) je kľúčové pre jednoduchú obsluhu a údržbu.
- Profesionálna inštalácia: Vždy nechajte inštaláciu a údržbu rozvádzača na licencovaného elektrikára.
Investícia do kvalitného a správne dimenzovaného rozvádzača je investíciou do bezpečnosti, spoľahlivosti a dlhodobej funkčnosti celej elektroinštalácie.
