Elektrická prípojka: Projekt a Realizácia – Kompletný Sprievodca

Elektrická prípojka je základným kameňom každej stavby, či už ide o rodinný dom, chatu, garáž alebo akýkoľvek iný objekt. Predstavuje životne dôležité spojenie s distribučnou sieťou, bez ktorého by moderné bývanie a fungovanie objektov bolo nemysliteľné. Jej správne naprojektovanie a realizácia sú kľúčové pre bezpečnú a spoľahlivú dodávku elektrickej energie. Tento proces je komplexný a vyžaduje si dodržiavanie prísnych noriem a postupov.

Prvé Kroky: Žiadosť a Zmluva o Pripojení

Celý proces začína podaním žiadosti o pripojenie k elektrickej sieti. Túto žiadosť je potrebné podať u príslušného distribútora elektrickej energie, pod ktorý spadá vaša lokalita (Západoslovenská distribučná, Stredoslovenská distribučná, Východoslovenská distribučná). Žiadosť si môžete stiahnuť z webových stránok distribútora a vyplniť ju potrebnými údajmi o budúcom odbernom mieste, ako je číslo parcely, požadovaná kapacita a typ merania (jednotarifné alebo dvojtarifné). Dôležité je tiež uviesť informácie o plánovanej amperáži hlavného ističa, ktorá je štandardne pre trojfázovú prípojku 25A.

Po spracovaní vašej žiadosti vám distribútor do 30 dní zašle návrh zmluvy o pripojení odberného elektrického zariadenia. Táto zmluva je základným dokumentom, ktorý definuje všetky technické a obchodné podmienky pripojenia. Obsahuje kľúčové údaje ako číslo podperného bodu (číslo stĺpu), od ktorého sa budete napájať, a špecifikácie hlavného ističa. Zmluva by mala byť podpísaná a odoslaná späť distribútorovi najneskôr do 75 kalendárnych dní od podania žiadosti. Súčasťou zmluvy je aj vyčíslenie poplatku za pripojenie, ktorý je potrebné uhradiť. Po uhradení poplatku sa zmluva považuje za uzatvorenú.

Projektová Dokumentácia: Technický Základ Prípojky

Po podpísaní zmluvy o pripojení nastupuje fáza vypracovania projektovej dokumentácie elektrickej prípojky. Tento dokument je mimoriadne dôležitý, pretože detailne popisuje celý proces realizácie v súlade s platnými normami STN, predovšetkým STN 33 3320, ktorá definuje navrhovanie, zriaďovanie a rekonštrukcie elektrických prípojok. Projekt by mal byť vypracovaný licencovaným projektantom alebo inak odborne spôsobilou osobou.

Projektová dokumentácia zvyčajne obsahuje:

• Technickú správu: Popisuje celkový návrh prípojky, použité materiály, technické riešenia a odôvodnenia.

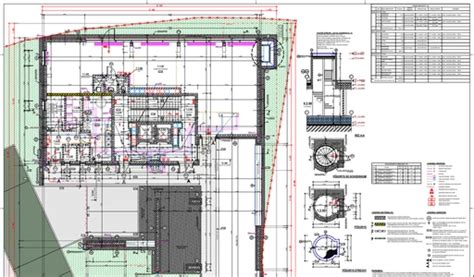

• Výkresovú časť: Zahŕňa nákresy vedenia vodičov, trasy kábla, schému zapojenia (vrátane schémy tarifu), umiestnenie elektromerového rozvádzača a uzemnenia.
• Protokol o určení vonkajších vplyvov: Posudzuje vplyvy prostredia na elektroinštaláciu.
• Podrobný popis osadenia elektromera a uzemnenia: Uzemnenie je kritickou súčasťou, ktorá zabezpečuje bezpečnosť a správnu funkciu sústavy TN-S.

Projektová dokumentácia špecifikuje napríklad:

• Typ a prierez vodiča, ktorý povedie od stĺpa k elektromerovému rozvádzaču. Pre vzdušné vedenia sa najčastejšie používajú hliníkové vodiče AlFe s minimálnym prierezom 16 mm² alebo závesné káble s prierezom 16 mm². Pri káblových prípojkach sa bežne používa kábel AYKY. Použitie holých vodičov je dovolené len v odôvodnených prípadoch so súhlasom dodávateľa.
• Hĺbku uloženia kábla v zemi (štandardne 80 cm, v pieskovom lôžku).
• Typ a spôsob inštalácie chráničky, ktorá chráni kábel pred mechanickým poškodením.
• Počet a typ uzemňovacích tyčí alebo dĺžku zemniaceho pásu pre zabezpečenie dostatočne nízkeho zemného odporu (max. 15 Ω v bode rozdelenia sústavy TN-S, resp. 5 Ohm pre elektromerový rozvádzač).
• Požiadavky na lôžko (napr. pieskové) a signalizačnú fóliu nad uloženým káblom.

Realizácia: Od Výkopu po Zapojenie

Po schválení projektovej dokumentácie a uhradení poplatkov je možné pristúpiť k samotnej realizácii. Táto fáza zahŕňa viacero krokov a je dôležité, aby ju vykonávali kvalifikovaní elektrikári.

Príprava Odberného Miesta

Tento krok zahŕňa výkopové práce pre uloženie prípojkového kábla. Výkop by mal mať štandardnú hĺbku 80 cm a šírku 20-30 cm. Kábel sa ukladá do chráničky (napr. KOPOFLEX) pre ochranu pred mechanickým poškodením. Pri dvojtarifnom meraní sa popri hlavnom prívodnom kábli ukladá aj druhý kábel (napr. CYKY-J3x1,5).

Súčasťou prípravy je aj uzemnenie elektromerového rozvádzača pomocou pásoviny, ktorá sa kladie na dno výkopu. K uzemňovacej pásovine sa pri mieste osadenia rozvádzača napojí uzemňovacia tyč (guľatina) a nechá sa trčať pripravená na pripojenie. Po uložení kábla a uzemnenia sa výkop zasype vrstvou hliny (cca 20 cm), na ktorú sa položí výstražná fólia signalizujúca uložený kábel. Následne sa výkop kompletne zasype. Na oboch koncoch výkopu sa nechá kábel trčať pre pripojenie na stĺp alebo k pripojovacej skrini. V prípade pripojenia na stĺp je potrebná kovová 3m dlhá rúrka ako ochrana kábla.

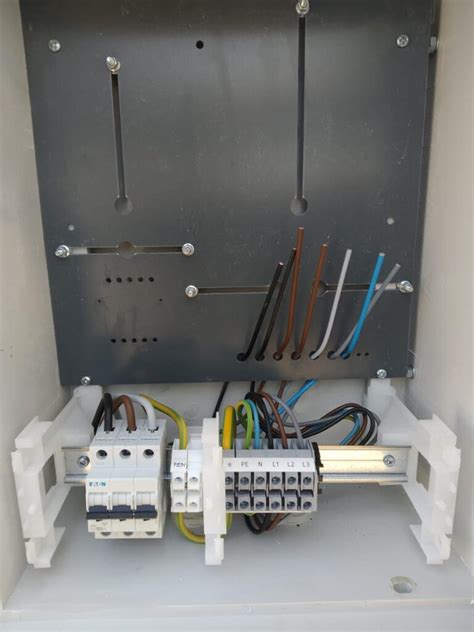

Osadenie a Zapojenie Elektromerového Rozvádzača

Elektromerový rozvádzač, známy aj ako prípojková skriňa, musí byť umiestnený na verejne prístupnom mieste, spravidla na hranici pozemku. Jeho spodný okraj by mal byť minimálne 0,6 m nad definitívne upraveným terénom. Pre bezpečné vykonávanie obsluhy a prác musí byť pred skriňou voľný priestor minimálne 0,8 m. Pri novobudovaných stavbách sa stredové okienko elektromera odporúča umiestniť vo výške 0,7 m nad terénom, resp. 1,5 až 1,7m podľa niektorých zdrojov. V prípade káblových prípojok na podpernom bode vzdušného vedenia môže byť skriňa umiestnená vo výške 2,5 až 3 m, pričom kábel do výšky 2,5 m musí byť chránený ochrannou rúrkou.

Po osadení rozvádzača sa doň pripojí prívodný kábel (alebo káble pri dvojtarifnom meraní) a uzemnenie. Tieto úkony by mal vždy vykonávať kvalifikovaný elektrikár.

Typy Elektrických Prípojok a Merania

V bežných podmienkach sa stretávame s dvoma hlavnými druhmi elektrických prípojok:

• Jednotarifné meranie: Cena elektrickej energie je konštantná počas celého dňa. Tento typ merania je vhodný pre objekty s nižším a stabilným odberom. Elektromerová skrinka býva menších rozmerov.
• Dvoj tarifné meranie (denný a nočný prúd): Cena elektrickej energie sa líši v závislosti od dennej doby. Nočný prúd je zvyčajne lacnejší. Tento typ merania je výhodný pre domácnosti alebo firmy s vysokým a nerovnomerným odberom, najmä počas špičiek nočnej prevádzky. Elektromerová skrinka je väčších rozmerov a umožňuje prepínanie medzi tarifami, často pomocou zariadenia HDO (Hromadné diaľkové ovládanie).

Je dôležité si uvedomiť, že pre bežné domácnosti s nižším odberom môže byť dvojtarifné meranie paradoxne drahšie kvôli zaradeniu do inej odberovej skupiny. Výber typu merania by mal byť vždy konzultovaný s projektantom alebo dodávateľom energie.

Rekonštrukcia a Presun Elektrickej Prípojky

V starších objektoch sa elektrické prípojky často realizovali priamo na streche domu ("strešník"). Podľa súčasných noriem STN 33 3320 je však nevyhnutné, aby bola prípojka umiestnená na hranici pozemku a bola kedykoľvek prístupná z verejného priestranstva. V prípade rekonštrukcie alebo nevyhovujúceho stavu starej prípojky je nutná jej modernizácia a presun na hranicu pozemku. Proces prekládky elektromera je podobný ako pri zriaďovaní novej prípojky - vyžaduje si podanie žiadosti, vypracovanie projektovej dokumentácie, realizáciu a revíziu.

Odborná Prehliadka a Skúška (Revízia)

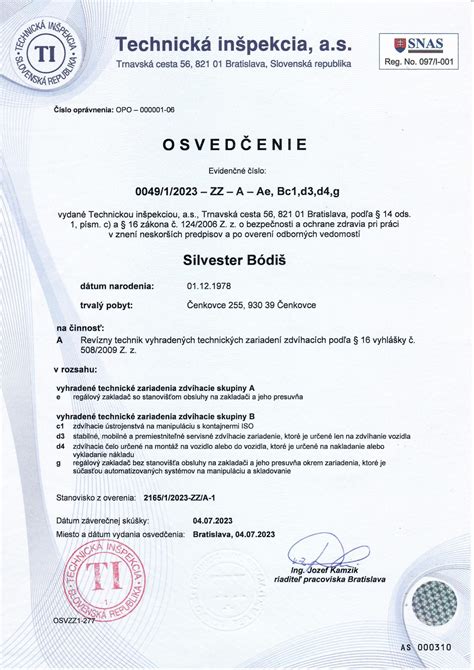

Po dokončení technickej časti realizácie elektrickej prípojky je nevyhnutné vykonať odbornú prehliadku a odbornú skúšku, známu ako revíziu. Túto vykonáva kvalifikovaný revízny technik (s oprávnením podľa § 24), ktorý skontroluje súlad vykonanej práce s projektovou dokumentáciou a platnými normami. Revízna správa je dokladom, ktorý potvrdzuje, že prípojka je bezpečná a spôsobilá prevádzky. Obsahuje záznamy o meraniach, ako je meranie izolačného stavu vodičov a odporu uzemnenia. Revízna správa je potrebná pre distribútora pri finálnom pripojení a kolaudácii.

Údržba a Zodpovednosť Odberateľa

Po zriadení elektrickej prípojky je odberateľ povinný udržiavať svoje elektroenergetické zariadenia v technicky zodpovedajúcom stave. To znamená zabezpečiť, aby vyhovovali požiadavkám platných právnych predpisov a technických noriem, a aby neohrozovali život, zdravie alebo majetok osôb, ani nespôsobovali poruchy v distribučnej sústave. Vlastník nehnuteľnosti zodpovedá za stav elektrickej prípojky od prípojkovej skrine až po hlavný rozvádzač v objekte. Staré prípojky môžu mať opotrebované svorky, uvoľňujúce sa hliníkové vodiče alebo poškodenú izoláciu, čo môže viesť k prehrievaniu, požiaru alebo úrazu elektrickým prúdom. Preto je pravidelná kontrola a v prípade potreby rekonštrukcia nevyhnutná.

Cena Elektrickej Prípojky

Cena elektrickej prípojky je individuálna a závisí od viacerých faktorov, ako je dĺžka prípojky, typ vedenia (vzdušné alebo káblové), požadovaný výkon (veľkosť hlavného ističa), typ merania a lokalita. Celkové náklady na zriadenie elektrickej prípojky pre rodinný dom sa zvyčajne pohybujú od 800 € vyššie a zahŕňajú cenu projektu, materiálu, montážnych prác, revízie a poplatku za pripojenie distribútorovi. V prípade zložitých terénnych podmienok alebo potreby pretláčania chráničky pod cestou sa cena môže navýšiť.

Proces zriadenia elektrickej prípojky, od podania žiadosti až po finálne pripojenie, môže trvať od niekoľkých týždňov až po niekoľko mesiacov. Dôkladné plánovanie, dodržiavanie noriem a spolupráca s odborníkmi sú kľúčové pre úspešné a bezpečné zriadenie elektrickej prípojky, ktorá je srdcom každého objektu.
