Elektrická prípojka k studni: Kompletný sprievodca inštaláciou a prevádzkou

Zabezpečenie spoľahlivého prísunu vody zo studne do vašej domácnosti alebo na zavlažovanie vyžaduje nielen samotný zdroj vody, ale aj správne zvolené a nainštalované čerpadlo. Elektrická prípojka na studňu je kľúčovým krokom, ktorý zabezpečí efektívnu a bezpečnú prevádzku celého systému. Tento článok vás prevedie od základného výberu vhodného čerpadla až po detailné kroky inštalácie a prevádzky, vrátane riešenia bežných problémov.

Zhodnotenie zdroja vody a výber správneho čerpadla

Pred akýmkoľvek rozhodnutím o inštalácii je nevyhnutné presne zhodnotiť váš zdroj vody. To znamená, že musíte poznať hĺbku a kvalitu studne, ako aj jej výdatnosť. Ak nepoznáte presnú hĺbku studne, môžete si ju odmerať svojpomocne alebo si vyžiadať odborné merania. Tieto informácie sú zásadné pre výber optimálneho typu čerpadla.

Existujú dva hlavné typy čerpadiel pre studne:

• Povrchové čerpadlá: Sú ideálne pre plytké studne, kde hĺbka vody nepresahuje 8-10 metrov. Tieto čerpadlá sa umiestňujú nad zemou a nasávajú vodu potrubím. Pre kopanú studňu do hĺbky 8 metrov využijete sacie čerpadlo, ktoré umiestnite nad studňu. Dokáže nasať vodu z hĺbky 7 až 8 metrov, z väčšej hĺbky vodu pre nedostatočný tlak nedostanete. Fyzikálne zákony sa obísť nedajú. Na výber sacieho čerpadla potrebujete poznať len potrebný výtlak a prietok čerpadla. Zvoľte také parametre, aby zodpovedali vašej spotrebe vody a čerpadlo jej zabezpečilo dostatok.
• Ponorné čerpadlá: Sú určené pre hlboké studne, najmä pre vŕtané studne, ktoré dokážu čerpať vodu z väčších hĺbok. Sú ponorené priamo pod hladinou vody a vytláčajú ju do vodovodného potrubia. Iné než ponorné čerpadlá sa pre vŕtané studne prakticky nepoužívajú.

Pri výbere čerpadla je dôležité zohľadniť aj jeho technické parametre, ako je výtlak (maximálna výška, do ktorej dokáže čerpadlo vytlačiť vodu) a prietok (množstvo vody, ktoré dokáže prečerpať za jednotku času). Tieto parametre by mali zodpovedať vašej konkrétnej potrebe. Priemer ponorného čerpadla zvoľte aspoň o 10 mm menší, než je priemer vrtu. Pri veľmi hlbokých studniach odporúčame ešte väčší rozdiel, pretože potrubie môže byť v niektorých miestach mierne ohnuté.

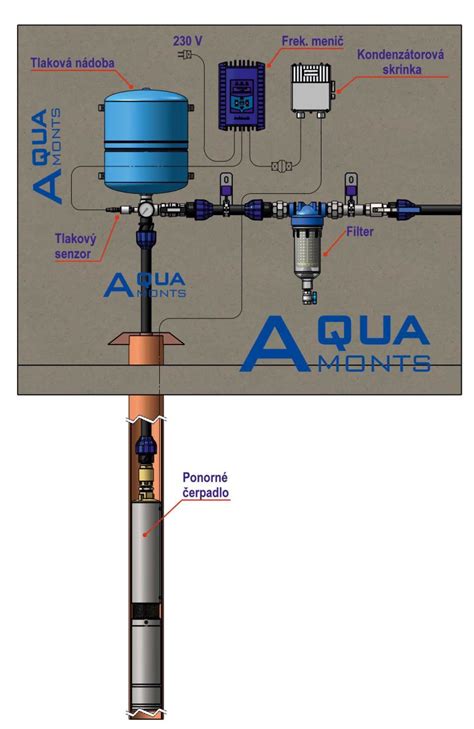

Schéma zapojenia a montáž čerpadla

Správna schéma zapojenia čerpadla je kľúčová pre jeho správnu a bezpečnú funkciu. Pred samotnou montážou je dôležité preštudovať si schému zapojenia ponorného čerpadla. Táto schéma poskytuje detailný návod, ako prepojiť jednotlivé komponenty - od čerpadla, cez potrubia, až po výstupné ventily. Prehľadná schéma vám pomôže predísť chybám a zabezpečí, že všetko bude fungovať správne a efektívne.

Postup montáže:

1. Príprava na zapojenie čerpadla: Pred inštaláciou ponorného čerpadla skontrolujte, či je všetko v poriadku a či na ňom nie sú žiadne poškodenia. Ideálne je skontrolovať vrt spustením kontrolného valca alebo rúry s rovným priemerom. Tým zistíte, či čerpadlo po svojej ceste nadol nenarazí na steny studne, a predídete zbytočnému poškodeniu. Overíte si tiež hĺbku vrtu a to, či máte dostatočne dlhé výtlačné potrubie a prívodný kábel.
2. Zapojenie elektrického kábla: Pri zapojení čerpadla je dôležité správne pripojiť elektrický kábel. Elektromotor čerpadla je nevyhnutné chrániť pred skratom a preťažením vhodným ochranným prvkom, ktorý pri poruche vypne všetky pracovné vodiče. Jednofázové zariadenie sa pripája vidlicou k jednofázovej sieti s istením max. 16A. Elektrické prípojky musia byť vždy správne uzemnené a pripojené k isteniu proti preťaženiu.
3. Pripojenie potrubia: K čerpadlu pripojte výtlačné potrubie. Najčastejšie sa používa pevná PE hadica alebo špeciálne trubky. Ideálne je, ak ich dimenzia zodpovedá výtlačnému pripojeniu na čerpadle. Môžete výtlačné pripojenie zredukovať, ale nie viac ako o jednu dimenziu. Napríklad k pripojeniu 5/4" na čerpadle pripojíte 1" hadicu.
4. Inštalácia čerpadla:
   • Povrchové čerpadlo: Umiestnite ho na rovnej a stabilnej ploche, chránené pred počasím. Je vždy na prospech každého čerpacieho zariadenia vyhnúť sa dlhému a členitému saciemu potrubiu, pretože pomery na sacej strane v najvyššej miere ovplyvňujú hospodárnu a spoľahlivú prevádzku čerpadla. Sacie potrubie musí byť spádované so stúpaním od studne k čerpadlu. Koniec potrubia v studni je nutné opatriť sacím košom so spätnou klapkou, ktorý musí byť minimálne 300 mm nad dnom studne, aby s nasávanou vodou nebol strhávaný piesok a kal. Sací kôš musí byť aj pri najnižšom stave vody stále ponorený minimálne 300 mm pod hladinou.
   • Ponorné čerpadlo: Opatrne spustite čerpadlo do studne pomocou lana alebo oceľového kábla. Určite ho nevešajte na hadicu ani na prívodný elektrický kábel. Čerpadlo musí byť pod hladinou vody, pretože motor sa chladí čerpanou kvapalinou. Výnimkou sú čerpadlá s chladiacim plášťom, ktoré môžu pracovať aj čiastočne nad hladinou. Pred samotným spustením čerpadlo nezabudnite naplniť vodou, pretože čerpadlo nesmie bežať nasucho. Potom ho už môžete hneď začať používať. Pri ponornom čerpadle je správne umiestnenie kľúčové pre jeho efektívnu a dlhodobú prevádzku. Čerpadlo by malo byť umiestnené aspoň 1-1,5 cm od stien studne. Tým zabezpečíte dostatočné chladenie čerpadla prúdením vody v studni, zabránite nechcenému vibrovaniu čerpadla a minimalizujete nasávanie piesku alebo usadenín. Pripojte bezpečnostné lano k záchytnej svorke na čerpadle a k stabilnému bodu na povrchu.
5. Testovanie systému: Po inštalácii všetkých komponentov systém zapojte a skontrolujte jeho funkčnosť. Krátkodobo pripojte napájanie a skontrolujte, či smer otáčania zodpovedá šípke na telese čerpadla (motora). V prípade, že sa motor nerozbehne a nevydáva žiadny zvuk, je porucha v prívode el. Po vykonaní úkonov popísaných v príprave uvedieme čerpadlo do prevádzky.

Elektrická prípojka a bezpečnosť

Správne zapojenie čerpadla do elektrickej siete je nevyhnutné pre jeho bezpečný a spoľahlivý chod. Je dôležité dbať na bezpečnosť. Elektrické čerpadlá musia byť vždy správne uzemnené a pripojené k isteniu proti preťaženiu. Používajte vhodné ochranné prvky, ktoré pri poruche vypnú viazane všetky pracovné vodiče.

Pripojenie jednofázového zariadenia sa realizuje vidlicou k jednofázovej sieti s istením maximálne 16A. Pri trojfázových prípojkách je štandardom trojfázový 25A istič, s možnosťou výberu rôznych prúdových hodnôt ističov (6A, 10A, 13A, 16A, 20A, 25A, 32A, 40A, 50A, 63A, 80A).

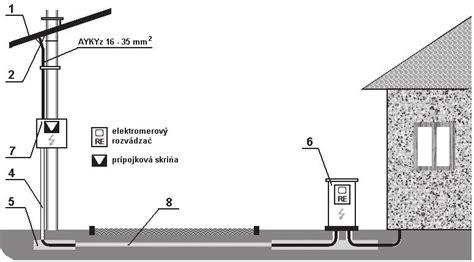

Proces zriadenia elektrickej prípojky na pozemok zahŕňa niekoľko krokov:

1. Online žiadosť: Vyplníte online žiadosť na stránke distribučnej spoločnosti, kde uvediete údaje o budúcom odbernom mieste, vrátane adresy, mena, priezviska, kontaktu a pod. Vyberiete si typ prípojky (jednofázová/trojfázová) a požadovanú amperáž hlavného ističa.
2. Návrh zmluvy o pripojení: Distribučná spoločnosť vám do 30 dní pošle návrh zmluvy o pripojení odberného elektrického zariadenia.
3. Projektová dokumentácia: Je potrebné si dať vypracovať projektovú dokumentáciu k elektrickej prípojke, čo zvyčajne zabezpečí elektrikár alebo projektantská spoločnosť.
4. Podpis zmluvy a úhrada poplatku: Po odsúhlasení projektovej dokumentácie pristúpite k podpisu zmluvy o pripojení (možno aj elektronicky) a následne uhradíte poplatok za pripojenie.
5. Príprava odberného miesta: Táto fáza zahŕňa ohlásenie drobnej stavby na príslušnom úrade, vytýčenie trás existujúcich inžinierskych sietí a výkopové práce pre uloženie kábla. Kábel sa zvyčajne ukladá do zeme do hĺbky 80 cm a šírky 20-30 cm, ideálne v chráničke pre ochranu pred mechanickým poškodením. Používa sa hliníkový kábel AYKY. Pri dvojtarifnom meraní sa ukladá aj druhý kábel (napr. CYKY-J3x1,5). Následne sa osadí a uzemní elektromerový rozvádzač.
6. Revízia prípojky: Po realizácii technickej časti je potrebné vykonať odbornú prehliadku a skúšku (revíziu) elektrickej prípojky.
7. Kontrola a pripojenie: Distribučná spoločnosť skontroluje splnenie technických podmienok a zrealizuje vybudovanie elektroenergetického zariadenia potrebného na pripojenie (napr. poistkovú skrinku na stĺpe alebo rozpojovaciu skriňu). Následne sa namontuje elektromer.
8. Výber dodávateľa energie: Posledným krokom je uzatvorenie zmluvy o dodávke elektriny s vybraným dodávateľom.

Cena elektrickej prípojky pre rodinný dom sa pohybuje od približne 800 € vrátane materiálu, montážnych prác, projektu, revízie a poplatku za pripojenie. Celý proces zriadenia prípojky môže trvať od približne 2 mesiacov až po 3-4 mesiace.

Údržba a riešenie problémov

Pre spoľahlivú a dlhú životnosť čerpadla je dôležitá pravidelná údržba. Tá zahŕňa kontrolu filtrov, sledovanie tlaku vody v systéme a pravidelné čistenie čerpadla (najmä pri ponorných typoch). Približne raz ročne skontrolujte jeho funkčnosť a raz za 5 rokov vyčistite vrt.

Bežné problémy a ich riešenia:

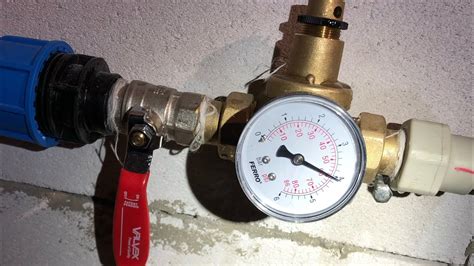

• Znížený tlak vody: Môže ísť o upchatý filter alebo problém s tlakovým spínačom. Skontrolujte filter na vstupnom potrubí. Ak je upchatý, vyčistite ho alebo vymeňte za nový. Tlakový spínač môže byť nastavený nesprávne alebo môže byť poškodený; skúste ho prekalibrovať podľa inštrukcií výrobcu. Tento problém môže byť spôsobený aj upchatým potrubím.
• Nepravidelné spúšťanie: Skontrolujte hladinu vzduchu v tlakovej nádobe. Ak je hladina vzduchu nízka, doplňte vzduch na správnu hodnotu pomocou vzduchovej pumpy. Ak je nádoba poškodená, môže to spôsobiť tento problém.
• Znížený výkon čerpadla: Príčinou môže byť poškodený motor alebo opotrebované tesnenie. Ak sa čerpadlo zdá byť hlučnejšie alebo sa vôbec nespúšťa, môže byť poškodený motor. Tento problém bude vyžadovať opravu alebo výmenu motora. Opotrebované alebo poškodené tesnenie môže spôsobovať únik vody a zníženie tlaku.
• Hlučné čerpadlo: Buď čerpadlo pracuje nasucho, alebo je v systéme vzduchová bublina. Skontrolujte hladinu vody v studni a uistite sa, že čerpadlo je správne ponorené.

Čistenie ponorného čerpadla: Usadeniny, piesok alebo vodný kameň môžu znížiť výkon a spôsobiť jeho zablokovanie.

1. Odstránenie hrubých nečistôt: Opláchnite čerpadlo vodou a jemne ho vyčistite kefou alebo handrou.
2. Vyčistenie sacieho filtra: Skontrolujte sací filter (nachádza sa na spodnej časti čerpadla). Ak je zanesený bahnom alebo pieskom, vypláchnite ho vodou alebo jemne vykefujte.
3. Odstránenie vodného kameňa:
   • Metóda s octom alebo kyselinou citrónovou (jemnejšia): Namočte čerpadlo do nádoby s teplou vodou a octom (1:1) alebo roztokom kyseliny citrónovej.
   • Metóda s kyselinou chlorovodíkovou (HCl) (silnejšia, ak je čerpadlo veľmi zanesené): Zrieďte kyselinu chlorovodíkovú (max. 5% roztok) s vodou. Nalejte roztok do nádoby a namočte čerpadlo na 15-30 minút.

Vytiahnutie ponorného čerpadla zo studne:

• Ručné vytiahnutie (pri plytších studniach, do 15 m): Postavte sa nad studňu a pevne uchopte výtlačnú hadicu alebo lano. Pomaly ťahajte nahor, snažte sa nekrútiť hadicou, aby sa nepoškodila. Ak cítite odpor, jemne s čerpadlom pootočte alebo ním pohýbte, aby sa uvoľnilo.
• Použitie kladky (pri hlbších studniach, nad 15 m): Ak je čerpadlo hlboko, použite kladku na trojnožke alebo ručný navijak na uľahčenie zdvíhania. Navlečte lano alebo reťaz cez kladku a pomaly navíjajte.

Zapojenie čerpadla na studňu nie je náročné, no vyžaduje si dôkladnú prípravu a správne postupy. Ak si nie ste istí niektorými technickými krokmi, je vždy lepšie zveriť túto prácu odborníkom. Dodržaním vyššie uvedených krokov a odporúčaní si môžete byť istí, že váš čerpací systém bude fungovať spoľahlivo a efektívne.
