EGR Ventil: Kľúčový prvok v boji za čistejšie ovzdušie a efektívnejšiu jazdu

Výrobcovia automobilov sa v súčasnosti obrovskou snahou, zvlášť v poslednom období, zameriavajú na znižovanie emisií výfukových plynov. Týmto úsilím prispievajú k redukcii skleníkových plynov a k čistejšiemu ovzdušiu. Existuje viacero metód, ako je možné znížiť produkciu oxidov dusíka (NOx) a iných nebezpečných exhalátov. Jedným z účinných prostriedkov je použitie zariadenia na recirkuláciu výfukových plynov, známeho pod skratkou EGR.

Čo je EGR ventil a kde sa nachádza?

EGR je skratka pre anglický výraz "Exhaust Gas Recirculation", čo v preklade znamená recirkulácia spalín. Tento ventil je nenápadnou, no dôležitou súčasťou výfukového systému vozidla, umiestnenou v motorovom priestore. Konkrétne sa nachádza v potrubí, ktoré spája výfukový systém so sacím traktom. Jeho primárnou funkciou je regulovať množstvo výfukových plynov vedených späť do sacieho potrubia.

Nie každý motor je vybavený systémom recirkulácie výfukových plynov, no drvivá väčšina moderných dieselových motorov ho využíva. Prečo? Pretože recirkulácia výfukových plynov je považovaná za najefektívnejšiu metódu znižovania emisií oxidov dusíka (NOx) práve pri vznetových motoroch. Táto technológia sa však uplatňuje aj v benzínových motoroch, kde primárne slúži na zníženie spotreby paliva. Hoci sa to môže zdať paradoxné, privádzanie výfukových plynov späť do motora má svoje opodstatnenie.

Ako funguje EGR ventil?

Princíp fungovania EGR ventilu spočíva v tom, že časť výfukových plynov, ktoré už prešli spaľovacím procesom, sa vracia späť do nasávacieho potrubia. Tam sa zmiešavajú s čerstvou zmesou paliva a vzduchu. Tento proces má v konečnom dôsledku niekoľko kľúčových výhod:

• Zníženie teploty spaľovania: Recirkulované výfukové plyny, ktoré obsahujú menej kyslíka, pomáhajú absorbovať časť tepla vznikajúceho pri spaľovaní. Týmto spôsobom sa znižuje teplota v spaľovacej komore o niekoľko stoviek stupňov Celzia. Nižšia teplota spaľovania je priamym predpokladom pre zníženú tvorbu škodlivých oxidov dusíka (NOx). V dieselových motoroch je tento efekt obzvlášť výrazný, kde sa vráti až 50 % spalín.
• Zníženie spotreby paliva (v benzínových motoroch): V benzínových motoroch pridanie výfukových plynov do nasávanej zmesi umožňuje dlhšie otvorenie škrtiacej klapky pri čiastočnom zaťažení. Tým sa minimalizujú tzv. "škrtiace straty" a v konečnom dôsledku sa znižuje celková spotreba paliva. Pri benzínových motoroch sa zvyčajne vracia približne 10 % až 25 % spalín.

Množstvo výfukových plynov, ktoré sa vracia späť do motora, je starostlivo riadené riadiacou jednotkou motora. Táto jednotka využíva informácie zo senzorov, ako je napríklad snímač hmotnostného prietoku vzduchu (váha vzduchu) a lambda sonda, aby presne vypočítala optimálne množstvo recirkulácie. Na základe týchto údajov potom riadi otváranie a zatváranie EGR ventilu, ktorý je zvyčajne ovládaný elektropneumaticky alebo elektricky pomocou servomotora.

Je dôležité poznamenať, že EGR ventil nepracuje neustále. Počas štartovania motora a pri jeho vysokom zaťažení, kedy je potrebná maximálna výkonnosť a bohatá zmes, je EGR ventil zvyčajne uzavretý. Otvára sa predovšetkým pri pokojnej jazde bez veľkej záťaže, kedy motor pracuje s chudobnejšou zmesou a tvorí sa viac oxidov dusíka. Systém EGR je tiež aktívny len pri prevádzkovej teplote motora nad približne 50°C. Pri nižších teplotách je systém recirkulácie výfukových plynov odpojený.

Vnútorná a vonkajšia recirkulácia výfukových plynov

Pri spaľovacích motoroch sa rozlišujú dva základné typy recirkulácie výfukových plynov:

1. Interná recirkulácia (Internal EGR): Tento typ recirkulácie nevyžaduje žiadne dodatočné komponenty vo výfukovom systéme. Jeho princíp spočíva v presnom načasovaní otvárania ventilov. Pomocou variabilného časovania vačkového hriadeľa sa ventily nechávajú na začiatku sacieho zdvihu mierne pootvorené. Týmto spôsobom sa časť už vypustených výfukových plynov nasáva späť do spaľovacieho priestoru. Hoci je tento spôsob efektívny, nedovoľuje ochladzovanie spalín, a preto je jeho účinok v porovnaní s externou recirkuláciou nižší.

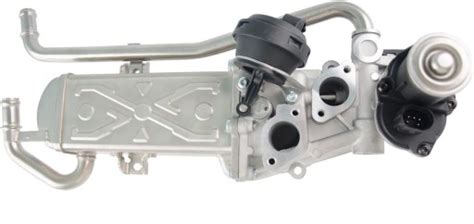

2. Externá recirkulácia (External EGR): Toto je najčastejšie používaný systém, ktorý využíva spomínaný EGR ventil. Výfukové plyny sú vedené cez externé potrubie (EGR potrubie) zo zberného výfukového potrubia priamo do sacieho traktu. Mnohé moderné systémy externého EGR, najmä pri dieselových motoroch, sú navyše vybavené chladičom EGR. Tento komponent, cez ktorý preteká chladiaca kvapalina, znižuje teplotu recirkulovaných výfukových plynov ešte pred ich vstupom do spaľovacieho priestoru. Tým sa ďalej znižuje celková teplota spaľovania a efektívne obmedzuje tvorba NOx.

Niektoré moderné systémy využívajú tzv. "vysokotlakový" a "nízkotlakový" EGR. Pri vysokotlakovom EGR sú výfukové plyny odoberané priamo zo zberného výfukového potrubia a bez ochladzovania sú vedené pred servomotor spätného vedenia výfukových plynov až do rúrky plniaceho vzduchu. Horúce výfukové plyny sa miešajú so vzduchom prúdiacim v saní a ohrievajú ho, čo vedie k rýchlejšiemu zahriatiu katalyzátorov a filtra pevných častíc. Pri nízkotlakovom EGR sú výfukové plyny odoberané až za filtrom pevných častíc (DPF), čím sú do značnej miery zbavené sadzí. Spaľiny sa tak do motora nevracajú ako "brusivo", čo znižuje opotrebenie motora a zanášanie sania karbónom.

Problémy a príznaky poruchy EGR ventilu

Ako každá mechanická súčiastka, aj EGR ventil podlieha opotrebeniu a znečisteniu. Vzhľadom na to, že sa nachádza priamo v prúde výfukových plynov, je obzvlášť náchylný na usadzovanie sadzí a iných nečistôt. Tieto usadeniny, známe aj ako karbonizácia, sa postupne hromadia na ovládacom mechanizme ventilu a na jeho sedle.

Najčastejšie príčiny poruchy EGR ventilu:

• Karbonizácia: Sadze z výfukových plynov sa usadzujú na pohyblivých častiach ventilu, čo bráni jeho správnemu otváraniu alebo zatváraniu.
• Olejové výpary: Olejové výpary z odlučovača oleja sa môžu spájať so sadzami a vytvárať odolnejšiu vrstvu usadenín.
• Nekvalitné palivo: Spaľovanie nekvalitného paliva môže prispievať k rýchlejšiemu zaneseniu EGR ventilu.
• Poškodené tesnenia alebo praskliny: Mechanické poškodenie samotného ventilu alebo jeho potrubia.
• Chyby v elektronickom riadení: Problémy s riadiacou jednotkou motora, snímačmi (napr. váha vzduchu, lambda sonda) alebo elektrickým zapojením.
• Zanedbaná údržba: Nedostatočná výmena oleja môže viesť k strate jeho čistiacich vlastností a zrýchlenému zanášaniu systému.
• Softvérové úpravy: V niektorých prípadoch môžu softvérové aktualizácie riadiacej jednotky, ktoré zvyšujú mieru recirkulácie spalín pre zníženie emisií, paradoxne viesť k rýchlejšiemu zanášaniu EGR ventilov.

Typické príznaky poruchy EGR ventilu:

• Trhanie motora pri akcelerácii: Ventil sa nesprávne otvára alebo zatvára, čo narúša plynulosť spaľovacieho procesu.
• Kolísanie otáčok na voľnobehu: Motor nemá stabilný chod.
• Strata výkonu motora: Nedostatočný prísun čerstvého vzduchu alebo nesprávne riadenie spaľovania.
• Čierny dym z výfuku: Obzvlášť pri dieselových motoroch, signalizuje neúplné spaľovanie paliva.
• Zvýšená spotreba paliva: Motor nepracuje optimálne a potrebuje viac paliva na dosiahnutie požadovaného výkonu.
• Rozsvietená kontrolka motora (Check Engine): Riadiaca jednotka zaznamenala chybu v systéme EGR alebo súvisiacich komponentoch.
• Uvedenie vozidla do núdzového režimu: Bezpečnostný protokol riadiacej jednotky, ktorý obmedzí výkon motora na minimum, aby sa predišlo ďalšiemu poškodeniu.
• Zvýšené emisie oxidov dusíka (NOx): Toto je priamy dôsledok nefunkčného EGR ventilu, ktorý nedokáže správne ochladzovať spaľovací priestor.

Je dôležité si uvedomiť, že príznaky sa môžu líšiť v závislosti od toho, či je ventil zaseknutý v otvorenej alebo zatvorenej polohe. Ak ventil zostane otvorený, bude sa do motora dostávať príliš veľa spalín, čo sa prejaví stratou výkonu a čiernym dymom. Ak ventil zostane zatvorený, nemusí sa to na prvý pohľad prejaviť, no pri emisnej kontrole sa ukáže výrazne zvýšené množstvo NOx.

Riešenia poruchy EGR ventilu: Čistenie alebo výmena?

Ak máte podozrenie na poruchu EGR ventilu, je dôležité konať rýchlo, aby ste predišli vážnejším poškodeniam motora alebo iných komponentov, ako je napríklad filter pevných častíc (DPF) alebo turbodúchadlo. V zásade máte na výber dve hlavné možnosti:

1. Čistenie EGR ventilu: V prípadoch, keď je ventil zanesený sadzami a nečistotami, ale nie je mechanicky poškodený, môže byť čistenie účinným riešením.

   • Domáce čistenie: Ak máte dostatočné technické zručnosti a prístup k špeciálnym čistiacim prostriedkom pre EGR ventily, môžete sa pokúsiť o čistenie aj sami. Je však nevyhnutné ventil demontovať. Pri čistení buďte opatrní, aby ste ventil mechanicky nepoškodili.
   • Profesionálne čistenie: V autoservise vám EGR ventil radi demontujú a vyčistia pomocou špecializovaných metód, napríklad ultrazvukom. Ultrazvukové čistenie je mimoriadne účinné pri odstraňovaní aj tých najodolnejších usadenín bez rizika poškodenia.
   • Čistiace aditíva: Niektorí výrobcovia ponúkajú aditíva, ktoré sa nastriekajú do sacieho traktu motora za chodu. Ich účinnosť sa však môže líšiť a dôkladnejšie čistenie sa zvyčajne dosiahne demontážou ventilu.

2. Výmena EGR ventilu: Ak je ventil poškodený, opotrebovaný alebo extrémne zanesený tak, že čistenie nie je možné alebo dostatočne účinné, je nevyhnutná jeho výmena za nový kus.

   • Dostupnosť náhradných dielov: Na trhu je široká ponuka nových EGR ventilov od renomovaných výrobcov ako Pierburg, Valeo alebo Delphi. Ceny sa môžu pohybovať od približne 40 do 400 eur, v závislosti od konkrétneho modelu vozidla a výrobcu.
   • Náročnosť výmeny: U niektorých vozidiel je EGR ventil ľahko prístupný a jeho výmena je pomerne jednoduchá. U iných modelov je však potrebná demontáž značnej časti motora, čo môže predĺžiť pracovný čas a zvýšiť celkové náklady na opravu. V takýchto prípadoch sa odporúča zveriť výmenu odborníkom v servise.
   • Ďalšie potrebné úkony: Pri výmene EGR ventilu je často potrebné skontrolovať a prípadne vymeniť aj tesnenia. U niektorých vozidiel je nutná aj následná adaptácia nového ventilu prostredníctvom diagnostického zariadenia.

Deaktivácia alebo zaslepenie EGR ventilu?

Okrem čistenia a výmeny existuje aj možnosť deaktivácie alebo zaslepenia EGR ventilu. Toto riešenie je však kontroverzné a má svoje úskalia.

• Staršie vozidlá: U starších automobilov bolo možné EGR ventil jednoducho zaslepiť kovovou záslepkou.
• Nové vozidlá: U moderných automobilov si deaktivácia vyžaduje zásah do riadiacej jednotky motora.

Nevýhody zaslepenia/deaktivácie:

• Emisná kontrola: Nové vozidlá s deaktivovaným EGR ventilom majú takmer nulovú šancu prejsť emisnou kontrolou, keďže nespĺňajú prísne emisné limity.
• Možné negatívne vplyvy na jazdu: Hoci niektorí vodiči hlásia vyšší výkon a nižšiu spotrebu, iní zaznamenávajú dlhšie zahrievanie motora a potenciálne problémy s chodom.
• Právne dôsledky: V mnohých krajinách je úprava alebo deaktivácia emisných systémov nelegálna.

Z týchto dôvodov sa zaslepenie alebo deaktivácia EGR ventilu vo všeobecnosti neodporúča, najmä pri nových vozidlách.

Záver

EGR ventil je kľúčovou súčasťou moderných spaľovacích motorov, ktorá hrá dôležitú úlohu v znižovaní emisií škodlivých oxidov dusíka a v optimalizácii spotreby paliva. Hoci ide o spoľahlivú technológiu, podlieha znečisteniu a opotrebeniu. Pravidelná údržba, včasné rozpoznanie príznakov poruchy a zodpovedný prístup k riešeniu problémov - či už čistením alebo výmenou - sú nevyhnutné pre zabezpečenie optimálneho výkonu vášho vozidla a minimalizáciu negatívneho dopadu na životné prostredie. Ignorovanie problémov s EGR ventilom môže viesť k drahým opravám a poškodeniu iných dôležitých komponentov.
