Problémy so štartovaním motocykla môžu byť frustrujúce, najmä keď sa zdá, že štartér iba cvaká, alebo sa vôbec neozve. V prípade skútra Aprilia SR 50, najmä s úpravami ako liatinový 70 ccm valec, 17,5 mm karburátor, Malossi Multivar, Naraku spojka, Malossi remeň a výfuk Gianelli Extra, môže byť diagnostika elektrických problémov kľúčová. Jedným z najčastejších vinníkov je štartovacie relé, známe aj ako štartovací solenoid. Tento článok sa ponorí do fungovania štartovacieho relé, bežných problémov a ich riešení, so zameraním na špecifické otázky týkajúce sa zapojenia a fungovania tohto komponentu.
Princíp fungovania štartovacieho relé

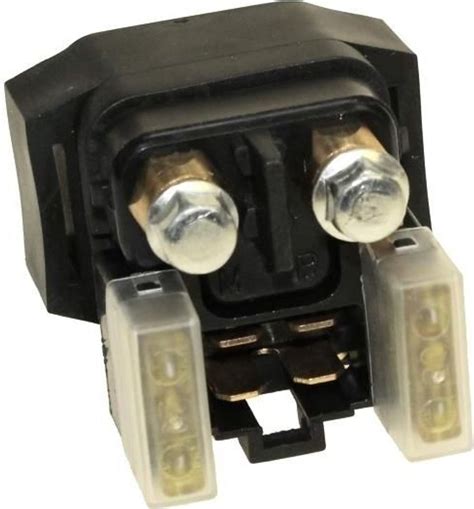

Štartovacie relé je v podstate vysokoprúdový spínač, ktorý funguje ako most medzi batériou a štartérom. Keď otočíte kľúčom zapaľovania do polohy "štart" alebo stlačíte štartovacie tlačidlo, do riadiacej cievky relé je privedený nízky prúd. Tento prúd vytvorí magnetické pole, ktoré pritiahne kotvu a spojí hlavné kontakty relé. Týmto sa na štartér privedie vysoký prúd priamo z batérie, čo spôsobí jeho roztočenie a naštartovanie motora.
V prípade vášho skútra Aprilia SR 50, od štartovacieho tlačidla vedú dva malé kábliky. Tieto kábliky sú zodpovedné za privedenie spínacieho signálu do štartovacieho relé. Hoci sa tieto kábliky môžu zdať malé, sú navrhnuté tak, aby zvládli nízky prúd potrebný na aktiváciu cievky relé.
Ako otestovať štartovací solenoid vášho motocykla // Revival Cycles Tech Talk # 52
Kde sú ďalšie dva kábliky?
Ak od štartovacieho tlačidla vedú štyri kábliky a dva z nich idú do štartovacieho relé, je dôležité pochopiť, kam smerujú tie zvyšné dva. Typické zapojenie štartovacieho tlačidla zahŕňa dva kábliky pre samotné spínanie a ďalšie dva, ktoré môžu byť spojené s inými obvodmi pre bezpečnostné funkcie alebo indikátory.
Jeden z týchto dvoch káblov môže viesť k ECU (riadiacej jednotke motora) alebo k inému kontrolnému modulu, ktorý overuje, či sú splnené podmienky pre štartovanie (napríklad zaradená neutrálna rýchlosť alebo stlačená spojka). Druhý káblik môže byť spojený s kontrolkou na prístrojovej doske, ktorá signalizuje aktiváciu štartovacieho systému, alebo môže byť súčasťou obvodu, ktorý zabraňuje náhodnému štartovaniu. Je dôležité si uvedomiť, že presné zapojenie sa môže líšiť v závislosti od konkrétneho modelu a ročníka vášho skútra.
Spínanie relé: mínus alebo plus?
Kľúčovou otázkou je, či sa štartovacie relé spína z mínusu alebo z pluska. Vo väčšine motocyklových elektrických systémov, vrátane Aprilia SR 50, je štartovacie relé spínané z mínusu.
Tu je dôvod:
- Konštantné plusové napájanie: Na jednom z hlavných terminálov relé (často označenom ako 30) je trvalo privedené plusové napätie priamo z batérie, zvyčajne cez poistku.
- Spínanie cez spínač zapaľovania/tlačidlo: Druhý terminál cievky relé (často označený ako 85 alebo 86) je pripojený k štartovaciemu tlačidlu. Keď stlačíte štartovacie tlačidlo, tento terminál je pripojený k zemi (mínusu).
- Vytvorenie obvodu: Týmto sa uzavrie obvod pre cievku relé (medzi plusom na termináli 30 a mínusom privedeným cez štartovacie tlačidlo), čo spôsobí aktiváciu relé.
Ak by bolo relé spínané z pluska, znamenalo by to, že na jednom termináli cievky by bolo stále privedené mínus a cez štartovacie tlačidlo by sa privádzal plus. Aj keď existujú systémy, ktoré fungujú na tomto princípe, bežnejšie a často aj bezpečnejšie je spínanie z mínusu, najmä v motocyklových aplikáciách.
Ako presne funguje spínanie?
Váš skúter má na štartovacie relé privedené plusové napätie z kladného pólu akumulátora. V momente stlačenia štartovacieho tlačidla sa druhý káblik, ktorý vychádza zo štartovacieho tlačidla a vedie k relé, pripojí k zemi. Toto pripojenie k zemi vytvorí uzavretý obvod pre cievku relé, čím sa relé aktivuje. Káble od štartéra potom vedú z výkonovej časti relé priamo k štartéru.
Brzdové spínače a ich rola
Pýtate sa, či brzdové spínače hrajú v tomto procese nejakú rolu. Áno, v mnohých moderných motocykloch a skútroch brzdové spínače hrajú dôležitú úlohu v štartovacej sekvencii.
Štandardne je štartovacie tlačidlo navrhnuté tak, aby fungovalo iba vtedy, keď sú splnené určité bezpečnostné podmienky. Jednou z najbežnejších podmienok je, že musí byť stlačená aspoň jedna z brzdových páčok. Toto je bezpečnostné opatrenie, ktoré má zabrániť náhodnému naštartovaniu motora, keď je motocykel v pohybe alebo keď jazdec nemá plnú kontrolu.
- Pravý brzdový spínač (zadná brzda): Často je pripojený do štartovacieho obvodu.
- Ľavý brzdový spínač (predná brzda): Môže byť tiež zapojený.
Tieto spínače sú v podstate jednoduché "on/off" mechanizmy. Keď stlačíte brzdovú páčku, spínač sa aktivuje a umožní prietok prúdu do štartovacieho obvodu. Ak by jeden z týchto brzdových spínačov bol chybný alebo nebol správne stlačený, štartovacie relé by sa neaktivovalo, aj keď by štartovacie tlačidlo fungovalo správne.
Vaša otázka "ty myslíš že keď štartujem aby sa rozsvietili svetla?" naznačuje možné nedorozumenie. Brzdové spínače primárne ovládajú brzdové svetlá (rozsvietia sa pri stlačení brzdy) a zároveň môžu byť súčasťou bezpečnostného obvodu štartovania. Samotné štartovanie motora by nemalo priamo spôsobovať rozsvietenie hlavných svetlometov, hoci kontrolky na prístrojovej doske sa zvyčajne rozsvietia po otočení kľúča zapaľovania do polohy "ON".
Problémy so štartovacím relé a ich diagnostika
Existuje niekoľko scenárov, kedy štartovacie relé môže spôsobovať problémy s naštartovaním:
1. Relé cvaká, ale štartér sa neotáča:Toto je klasický príznak, ktorý ste popísali. Keď počujete jednorazové alebo rýchle cvakanie z oblasti relé solenoidu, znamená to, že riadiaca cievka relé dostáva napájanie a pokúša sa zapojiť, ale nedokáže uzavrieť hlavný obvod k štartéru.
Možné príčiny:
- Nízke napätie batérie: Batéria nemusí dodávať dostatok energie na to, aby solenoid úplne zapojil štartér. Cvaknutie je zvuk solenoidu, ktorý sa snaží zapnúť, ale nedokáže preniesť dostatok prúdu.
- Uvoľnené alebo skorodované svorky batérie: Zlé elektrické pripojenie spôsobuje pokles napätia. Korózia pôsobí ako izolant.
- Chybné kontakty relé: Časom sa kontakty vnútri relé môžu opotrebovať, zhrubnúť alebo sa pokryť nánosom, čo bráni správnemu prenosu prúdu.
- Problém so štartérom: Samotný štartér môže byť poškodený alebo zaseknutý, čo spôsobuje príliš vysoký odber prúdu, ktorému relé nedokáže odolať.
Riešenie:
- Skontrolujte napätie batérie: Použite multimeter. Plne nabitá 12V batéria by mala mať v pokoji okolo 12,6-12,8 V. Ak je menej ako 12 V, batériu nabite.
- Vyčistite a dotiahnite svorky batérie: Odpojte káble, očistite svorky drôtenou kefou a zmesou sódy bikarbóny a vody, opláchnite, osušte a pevne dotiahnite.
- Skontrolujte zapojenie relé: Uistite sa, že všetky káble sú pevne pripojené k relé a nie sú poškodené.
- Vymeňte štartovacie relé: Ak sú batéria a pripojenia v poriadku, pravdepodobne je chybné samotné relé. Pri výbere nového relé dbajte na správne parametre (napätie a prúdová zaťažiteľnosť). Univerzálne relé môže fungovať, ale je lepšie použiť originálne alebo kompatibilné náhradné diely. Váš popis "klasické rele univerzal, je to nejak polovane?" naznačuje, že sa možno jedná o bežné, nie špecifické relé, ktoré by malo byť možné nahradiť.
2. Motor vôbec nenaštartuje (žiadne cvaknutie relé):V tomto prípade solenoid nedostáva napájanie.
Možné príčiny:
- Prepálená poistka: V štartovacom obvode môže byť poistka, ktorá sa prepálila.
- Chybné štartovacie tlačidlo: Tlačidlo nemusí správne fungovať.
- Prerušený vodič: Medzi batériou, štartovacím tlačidlom alebo relé môže byť prerušené vedenie.
- Problém s imobilizérom alebo bezpečnostným systémom: Ak váš skúter má imobilizér, ten môže blokovať štartovací obvod.
- Chybné spínače bŕzd: Ako bolo spomenuté, ak nie sú aktivované, štartovanie nemusí byť povolené.
Riešenie:
- Skontrolujte všetky poistky: Nájdite poistkovú skrinku a skontrolujte všetky relevantné poistky. Máte len jednu poistku? Niektoré systémy môžu mať viacero poistiek.
- Otestujte štartovacie tlačidlo: Pomocou multimetra skontrolujte, či tlačidlo pri stlačení prepája kontakty.
- Sledujte káble: Vizuálne skontrolujte káble od batérie k relé a od relé k štartovaciemu tlačidlu, či nie sú poškodené alebo odpojené.
- Otestujte brzdové spínače: Skontrolujte, či sa rozsvieti brzdové svetlo pri stlačení brzdovej páčky a či spínače fungujú správne (môže byť potrebné ich otestovať multimetrom).
3. Prehriatie elektromagnetického relé:Ak je relé po niekoľkých pokusoch o štartovanie horúce na dotyk, signalizuje to problém.
Možné príčiny:
- Nadmerný odber prúdu: Skrat v štartéri alebo v kabeláži.
- Zaseknuté relé: Relé je zaseknuté v zapnutej polohe a neustále prepúšťa prúd.
Riešenie:
- Skontrolujte štartér: Môže byť potrebné ho demontovať a otestovať, či sa voľne otáča a či nemá skrat vo vinutí.
- Skontrolujte kabeláž: Hľadajte známky poškodenia, roztavenia alebo skratu.
4. Pomalý štart pred zlyhaním:Motor štartuje pomalšie ako zvyčajne, pred tým, ako úplne prestane štartovať.
Možné príčiny:
- Opotrebované kontakty relé: Slabá vodivosť spôsobuje nižší prúd do štartéra.
- Slabá batéria: Klesajúce napätie pri záťaži.
Riešenie:
- Nabite alebo vymeňte batériu: Ak je batéria stará alebo slabá.
- Vymeňte relé: Ak sú kontakty opotrebované.
Ako vymeniť štartovacie relé na Aprilia SR 50
Postup výmeny štartovacieho relé je vo všeobecnosti podobný naprieč motocyklami, ale presné umiestnenie sa môže líšiť.
- Bezpečnosť na prvom mieste: Uistite sa, že skúter je stabilne zaparkovaný (ideálne na stredovom stojane). Vypnite zapaľovanie a vyberte kľúč.
- Odpojte batériu: Vždy najskôr odpojte záporný (-) pól batérie, aby ste predišli úrazu elektrickým prúdom a skratom. Potom odpojte kladný (+) pól. Je dobré kábel od záporného pólu prikryť izoláciou, aby sa zabránilo náhodnému kontaktu.
- Lokalizujte relé: Na vašej Aprilia SR 50 sa štartovacie relé zvyčajne nachádza v blízkosti batérie, často pod sedadlom alebo v zadnej časti skútra, v plastovom kryte alebo priamo pripevnené na ráme. Môže vyzerať ako malá čierna alebo sivá skrinka s dvoma hrubými káblami a jedným alebo dvoma tenšími.
- Odpojte káble: Na relé budú dva hrubé káble (jeden z batérie, jeden k štartéru) a jeden alebo dva tenšie káble (od štartovacieho tlačidla a prípadne od zeme). Odpojte ich. Hrubé káble sú zvyčajne pripojené pomocou matíc, tenšie môžu byť zasúvacie konektory. Môže byť užitočné si káble označiť alebo odfotiť pred demontážou.
- Odstráňte staré relé: Relé je obvykle pripevnené pomocou skrutiek alebo gumených držiakov. Odskrutkujte ho alebo opatrne vyberte z držiakov.
- Nainštalujte nové relé: Umiestnite nové relé na rovnaké miesto a pripevnite ho.
- Pripojte káble: Pripojte káble k novému relé v správnom poradí. Uistite sa, že spoje sú pevné a bezpečné. Hrubé káble pripojte k hlavným terminálom a tenšie k ovládacím terminálom.
- Znova pripojte batériu: Najprv pripojte kladný (+) pól a potom záporný (-) pól. Pevne dotiahnite svorky.
- Otestujte funkciu: Zapnite zapaľovanie a skúste naštartovať. Motor by mal teraz reagovať.
Dôležitá poznámka k zapojeniu: Ak na novom relé nie sú žiadne značky a bojíte sa ho zle zapojiť, je dôležité si uvedomiť, že štartovacie relé sú zvyčajne polarizované z hľadiska napájania cievky. Ak je relé spínané z mínusu (čo je bežné), jeden terminál cievky dostáva stále plus (z batérie, cez poistku) a druhý je pripojený k štartovaciemu tlačidlu, ktoré ho pri stlačení uzemní.
- Hrubé káble: Jeden hrubý kábel (zvyčajne zo štartéru) ide na jeden hlavný terminál relé. Druhý hrubý kábel (z batérie) ide na druhý hlavný terminál relé. Tieto dva terminály sú spojené vnútornými kontaktmi relé, keď je cievka aktivovaná.
- Tenké káble (ovládacie): Jeden tenký kábel (zvyčajne od štartovacieho tlačidla) je pripojený k jednému z ovládacích terminálov cievky. Druhý ovládací terminál cievky je pripojený k zemi (mínusu). Ak je relé spínané z pluska, potom by jeden ovládací terminál bol pripojený k zemi a druhý by bol spínaný plusom zo štartovacieho tlačidla.
Ak si nie ste istí, pozrite si schému zapojenia pre váš konkrétny model Aprilia SR 50, alebo sa obráťte na skúseného mechanika. Chyba v polarite spínania cievky by mohla viesť k tomu, že relé nebude fungovať, alebo v horšom prípade k poškodeniu riadiacej elektroniky.
Čo robiť, ak problém pretrváva?
Ak ste vymenili relé, skontrolovali batériu a pripojenia a problém pretrváva, je potrebné hlbšie preskúmanie:
- Štartér: Môže byť poškodený alebo zaseknutý. Skúste ho priamo napojiť na batériu (veľmi opatrne a krátko!), aby ste zistili, či sa otáča.
- Kabeláž: Preverte celú kabeláž od batérie cez relé až po štartér, či nie je niekde prerušená, skratovaná alebo skorodovaná.
- ECU alebo iné riadiace jednotky: V moderných systémoch môžu tieto jednotky ovplyvňovať štartovací obvod.
Riešenie problémov so štartovacím relé na vašej Aprilia SR 50 vyžaduje systematický prístup. Začnite od základov: batéria, pripojenia, potom samotné relé a následne skontrolujte ostatné komponenty štartovacieho obvodu. Dôležité je tiež overiť správnu funkciu všetkých spínačov, ktoré sa podieľajú na štartovacej sekvencii.
