Elektrická energia je neoddeliteľnou súčasťou nášho každodenného života, zabezpečujúc chod domácností, kancelárií i priemyselných prevádzok. V centre každej elektroinštalácie stojí elektrický rozvádzač, ktorý funguje ako jej "mozog" a distribuuje elektrickú energiu do jednotlivých okruhov. Správne zapojenie a údržba domového rozvádzača sú kľúčové pre bezpečnosť, spoľahlivosť a efektivitu celého systému. Tento článok sa venuje podrobnému prehľadu problematiky domových rozvádzačov, od základného zapojenia až po najnovšie trendy v oblasti inteligentných technológií.
Význam a funkcia domového rozvádzača

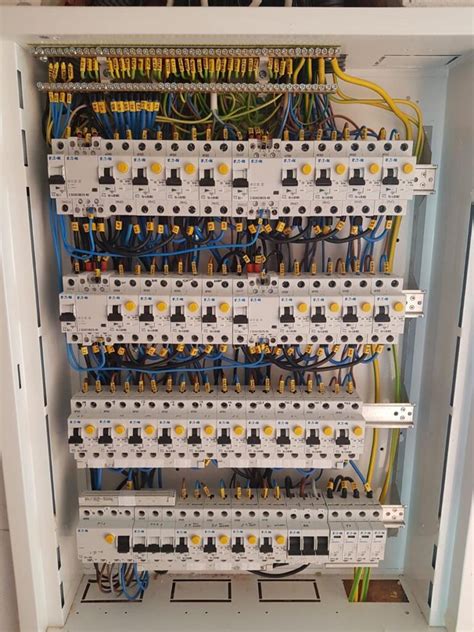

Domový rozvádzač je základným prvkom elektroinštalácie v rodinnom dome alebo byte. Jeho primárnou funkciou je bezpečné rozdeľovanie elektrického prúdu z hlavného prívodu do jednotlivých elektrických obvodov. Každý obvod je chránený samostatným ističom, ktorý ho v prípade skratu alebo preťaženia automaticky odpojí od napájania, čím predchádza poškodeniu spotrebičov a znižuje riziko požiaru. Okrem ističov sú moderné rozvádzače vybavené aj prúdovými chráničmi, ktoré poskytujú dodatočnú ochranu osôb pred úrazom elektrickým prúdom v prípade zlyhania izolácie alebo pri dotyku s prúdovými časťami.
V súčasnosti sa čoraz častejšie stretávame aj s prepäťovými ochranami v rámci rozvádzačov. Tieto prvky chránia citlivé elektronické zariadenia pred náhlymi výkyvmi napätia, ktoré môžu byť spôsobené napríklad búrkami alebo inými poruchami v elektrickej sieti. Správne zapojenie a konfigurácia týchto ochranných prvkov je preto nevyhnutnosťou pre zabezpečenie dlhej životnosti vašich spotrebičov a celkovej bezpečnosti domácnosti.
Typy rozvádzačov a ich aplikácie
V závislosti od typu objektu a jeho špecifických potrieb rozlišujeme niekoľko základných typov rozvádzačov:
- Domové rozvádzače pre rodinné domy: Tieto rozvádzače sú navrhnuté pre potreby jednotlivých domácností a zvyčajne obsahujú dostatočný počet ističov a prúdových chráničov pre všetky okruhy v dome. Pri novostavbách sa často inštaluje aj prepäťová ochrana a príprava na pripojenie budúcich technológií, ako sú fotovoltické systémy.
- Bytové rozvádzače pre byty a bytové domy: V prípade bytových domov sa rozlišuje medzi hlavnými rozvádzačmi pre spoločné priestory a individuálnymi bytovými rozvádzačmi pre jednotlivé byty. Pri rekonštrukciách bytov je často nevyhnutná výmena starých rozvádzačov za nové, modernejšie a bezpečnejšie.
- Hlavné rozvádzače pre firmy a komerčné objekty: Tieto rozvádzače sú dimenzované na vyššie výkony a musia spĺňať špecifické požiadavky prevádzok, ako sú dielne, kancelárie či výrobné haly. Ich návrh a zapojenie si vyžaduje detailnú analýzu výkonových nárokov pripojených zariadení.
- Rozvádzače pre nabíjacie stanice elektromobilov: S rastúcim počtom elektromobilov sa zvyšuje aj potreba špecializovaných rozvádzačov pre ich nabíjanie. Tieto rozvádzače zabezpečujú bezpečné a efektívne pripojenie k elektroinštalácii a sú navrhnuté tak, aby zvládli vyššie nabíjacie prúdy.
Okrem týchto hlavných kategórií existujú aj špecializované typy, ako napríklad elektromerové rozvádzače, ktoré obsahujú elektromer a prívodné ističe pre distribučnú spoločnosť, alebo zásuvkové rozvodnice, ktoré integrujú ističe a zásuvky do jedného kompaktného celku, často používané na stavbách či v dielňach.
Zapojenie a montáž rozvádzača: Kedy a ako?
Zapojenie a montáž elektrického rozvádzača je komplexný proces, ktorý by mal byť vždy zverený kvalifikovanému elektrikárovi s platným osvedčením. Nesprávne vykonaná práca môže viesť k vážnym následkom, vrátane skratov, úrazu elektrickým prúdom alebo požiaru.
Kedy je potrebné vymeniť starý rozvádzač?
- Zastaranosť: Staré rozvádzače často nespĺňajú aktuálne bezpečnostné normy a môžu predstavovať riziko pre elektroinštaláciu a pripojené zariadenia.
- Technické problémy: Časté výpadky prúdu, iskrenie, prehrievanie ističov alebo nepríjemný zápach môžu signalizovať nefunkčnosť rozvádzača.
- Rekonštrukcie: Pri modernizácii elektroinštalácie je výmena rozvádzača nevyhnutná pre zvýšenie bezpečnosti a spoľahlivosti systému.
- Nedostatočná kapacita: Ak rozvádzač nemá dostatok ističov pre nové spotrebiče alebo ak celkový výkon prekračuje jeho možnosti.
Proces montáže a zapojenia:
Montáž nového rozvádzača v rodinnom dome alebo byte zvyčajne trvá približne 4 až 8 hodín, v závislosti od jeho veľkosti a zložitosti zapojenia. Výmena starého rozvádzača môže byť časovo náročnejšia, ak je potrebné upraviť prívodné káble alebo opraviť súvisiacu elektroinštaláciu. Pri väčších objektoch, ako sú bytové domy alebo firemné rozvodné skrine, môže realizácia trvať 1 až 2 dni.
Po dokončení montáže alebo výmeny rozvádzača by mal elektrikár odovzdať zákazníkovi revíznu správu, ktorá potvrdzuje bezpečnosť a funkčnosť elektroinštalácie v súlade s platnými normami. Súčasťou dodávky môžu byť aj certifikáty o použitých komponentoch.
Moderné trendy v oblasti rozvádzačov: Inteligentná domácnosť a IoT
Svet elektroinštalačného materiálu sa neustále vyvíja, a to platí aj pre rozvádzače. Dnešné moderné rozvádzače sa už neobmedzujú len na distribúciu elektrickej energie. Vďaka integrácii technológií IoT (Internet of Things) a umelej inteligencie (AI) sa stávajú "inteligentnými" centrami domácnosti.
Čo prinášajú moderné rozvádzače?
- Komunikácia v reálnom čase: Smart moduly s Bluetooth, Wi-Fi či 4G konektivitou zbierajú a analyzujú dáta o spotrebe elektrickej energie, preťažení prúdom a stave jednotlivých ističov.
- Monitoring a diagnostika: Aplikácie v telefóne alebo cloudové platformy zobrazujú prehľadné grafy spotreby a upozorňujú na potenciálne problémy, ako je napríklad anomálny nárast teploty na svorke alebo častejšie spínanie motora.
- Pokročilé ochranné prvky: Najnovšie modely sú vybavené detektormi oblúkových porúch, pokročilými prepäťovými ochranami a povinnými vypínacími prvkami podľa najnovších predpisov.
- Flexibilita a modularita: Moderné modulárne rozvádzače umožňujú pridávať a meniť ističe a iné komponenty bez nutnosti odstávky celej elektroinštalácie. V jednom rozvádzači je možné kombinovať silnoprúdové okruhy, slaboprúdové rozvody pre dáta či dokonca riadiace jednotky pre fotovoltiku.
Tieto inovácie zvyšujú nielen komfort bývania, ale aj bezpečnosť a efektivitu využívania elektrickej energie.
Dimenzovanie rozvádzača: Kľúč k bezpečnej prevádzke
Správne dimenzovanie rozvádzača je základom jeho bezpečnej a spoľahlivej prevádzky. Tento proces zahŕňa niekoľko krokov:
- Sčítanie výkonov: Najprv je potrebné spočítať celkový výkon všetkých spotrebičov a zariadení, ktoré budú na rozvádzač pripojené.
- Výpočet maximálneho prúdu: Z celkového súčtu sa následne odvodí maximálny prúd pre jednotlivé okruhy a hlavný prívod.
- Výber komponentov: Okrem ističov je potrebné správne dimenzovať aj ostatné komponenty, ako sú svorky, meracie prístroje a relé, s ohľadom na napätie, prúd a tepelnú záťaž.
- Priestorová rezerva: Samotnú rozvodnicovú skrinku je vždy vhodné vyberať s priestorovou rezervou 20 - 30 % pre prípadné budúce rozšírenie, aby nebolo nutné meniť celú skrinku.
Pre bežný rodinný dom môže byť štandardom hlavný istič s hodnotou 25 A. Ak však plánujete napríklad indukčnú varnú dosku alebo tepelné čerpadlo, je potrebné pracovať s vyššou rezervou.
Dôležité normy a predpisy:
Pri návrhu a inštalácii rozvádzačov je nevyhnutné dodržiavať príslušné normy a predpisy, najmä:
- STN 33 2000-4-41: Ochrana pred úrazom elektrickým prúdom.
- STN 33 2000-5-53: Spínacie a riadiace prístroje.
- STN 33 2130: Elektrické inštalácie nízkeho napätia v obytných a občianskych budovách.
Dodržiavanie týchto noriem zabezpečuje, že elektroinštalácia bude bezpečná, spoľahlivá a v súlade s platnými technickými štandardmi.
Rozvádzače v praxi: Príklady a odporúčania
Umiestnenie rozvádzača v rodinnom dome:
Podľa noriem by mal byť rozvádzač ľahko dostupný za akýchkoľvek podmienok. Nemal by sa umiestňovať do obytných miestností, kuchyne, vstavaných skríň, na schodisko či do iných ťažko dostupných priestorov. V novostavbách sa často nachádza v technických miestnostiach. Pred rozvádzačom musí byť zabezpečená voľná plocha minimálne 80 cm. V minulosti bolo bežné umiestnenie nad dverami, čo je stále funkčné riešenie, pokiaľ nie je priestor blokovaný otvárajúcimi sa dverami. V niektorých starších domoch sa môže nachádzať pred vchodovými dverami, čo vzhľadom na poveternostné podmienky nie je ideálne a pri rekonštrukcii sa odporúča jeho premiestnenie do interiéru.
Rozdelenie okruhov:
Koncentrácia celého domu pod jeden prúdový chránič je zvyčajne nevhodná. Odporúča sa mať viac prúdových chráničov (RCD) alebo kombinovaných ističov s prúdovou ochranou (RCBO) - napríklad zvlášť pre svetelné okruhy, zásuvky v izbách, kuchyňu, kúpeľňu a technické okruhy. RCBO má význam najmä pri okruhoch, kde nechcete, aby porucha odpojila aj iné vetvy (napr. chladnička, kotol, server).
Označenie a dokumentácia:
Aj perfektne navrhnutý rozvádzač je bez označenia a dokumentácie pre používateľa prakticky nečitateľný. Je dôležité jasne označiť jednotlivé rady (napr. podľa miestností) a pri každom ističi uviesť stručný popis okruhu (napr. "Osvetlenie obývačka", "Zásuvky kuchyňa").
Servis a revízie:
Existujúce rozvádzače sa odporúča kontrolovať raz za 5 rokov, alebo častejšie pri výskyte problémov ako sú výpadky, prehrievanie či poruchy. Revízia elektriny je dôležitým opatrením pre zabezpečenie bezpečnosti a spoľahlivosti elektrických rozvodov.
